Кабельний рефлектометр CFL-8 для пошуку обривів і пошкоджень кабелю до 8 км

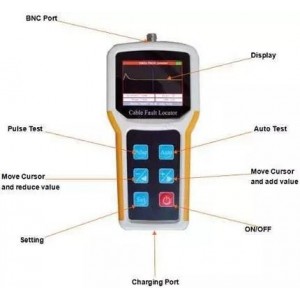

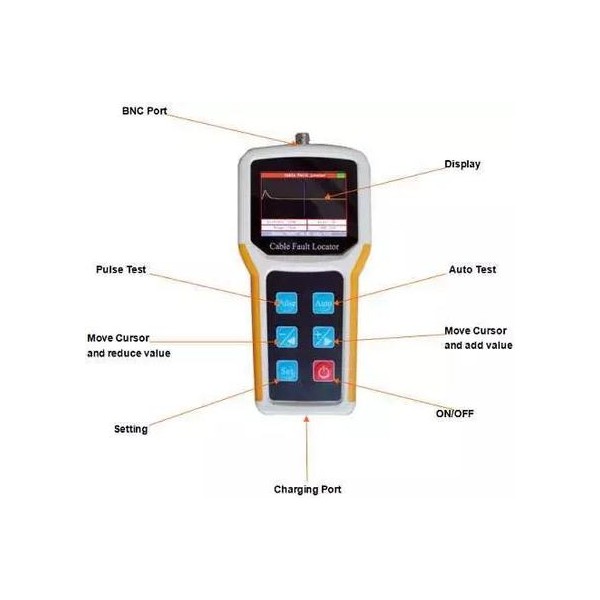

Кабельний рефлектометр CFL-8 — портативний цифровий прилад для визначення відстані до обриву, пошкодження або ділянки з незадовільним станом ізоляції у металевих кабельних лініях. Модель призначена для перевірки кабелів зв’язку, електричних і енергетичних проводів, сигнальних ліній, комп’ютерних кабелів та інших провідникових комунікацій.

Рефлектометр CFL-8 дає змогу виконувати попередню локалізацію несправності без послідовного розкриття кабелю по всій довжині. Прилад подає в лінію контрольний імпульс, приймає відбитий сигнал і відображає результат на великому кольоровому екрані. За положенням характерної зміни рефлектограми оператор визначає приблизну відстань до дефектної ділянки.

Максимальний заявлений діапазон вимірювання становить 8 км, роздільна здатність — 1 м, а мертва зона — 0 м. Такі характеристики роблять CFL-8 практичним рішенням для перевірки коротких внутрішніх ліній, кабельних трас у будівлях, телекомунікаційних мереж, промислових сигнальних кіл та протяжних з’єднань.

Прилад відрізняється простим керуванням, швидким виконанням вимірювання та компактними розмірами. Вбудований Li-ion акумулятор дозволяє працювати без постійного підключення до мережі, а комплектна сумка полегшує транспортування рефлектометра, кабелів і зарядного пристрою.

Для чого потрібен кабельний рефлектометр CFL-8

Пошкодження кабелю не завжди можна знайти візуально. Лінія може проходити у стіні, під підлогою, у кабельному каналі, під землею, всередині технологічної конструкції або між різними поверхами будівлі. Навіть якщо електрична перевірка підтверджує обрив, звичайний мультиметр не показує, на якій відстані від точки підключення розташований дефект.

CFL-8 допомагає визначити відстань до проблемної ділянки з боку доступного кінця кабелю. Отриманий результат дозволяє звузити область пошуку, скоротити обсяг демонтажних або земляних робіт і швидше перейти до ремонту.

Рефлектометр особливо корисний у ситуаціях, коли відсутня точна схема прокладання, кабель має значну довжину або доступ до більшої частини траси обмежений. Прилад може застосовуватися на промислових підприємствах, у сервісних службах, офісах, житлових будинках, серверних, телекомунікаційних вузлах і невеликих локальних мережах.

Принцип роботи CFL-8

CFL-8 працює за принципом імпульсної рефлектометрії. Прилад формує короткий електричний імпульс і спрямовує його у кабель. Поки хвильовий опір лінії залишається однорідним, сигнал поширюється вздовж провідників. У місці обриву, пошкодження ізоляції, зміни з’єднання або іншої неоднорідності частина енергії відбивається назад.

Рефлектометр визначає час між відправленням імпульсу та отриманням відбитого сигналу. З урахуванням введеного коефіцієнта швидкості поширення VOP прилад обчислює відстань до точки відбиття та показує її на екрані.

Правильність результату залежить від коректного значення VOP. У різних кабелях електромагнітний сигнал поширюється з різною швидкістю, оскільки цей параметр залежить від матеріалу ізоляції, конструкції, геометрії провідників та інших характеристик лінії.

У CFL-8 коефіцієнт VOP вводиться вручну перед вимірюванням. Оператор повинен встановити значення, вказане виробником кабелю, визначене за технічною документацією або отримане шляхом контрольного вимірювання справного відрізка відомої довжини.

Основні переваги рефлектометра CFL-8

• визначення відстані до пошкодження кабелю;
• пошук обривів провідників;
• виявлення ділянок із незадовільним станом ізоляції;
• максимальний діапазон вимірювання 8 км;
• роздільна здатність 1 м;
• мертва зона 0 м;
• великий кольоровий екран;
• швидке виконання вимірювань;
• просте керування;
• ручне введення коефіцієнта VOP;
• робота з різними типами металевих кабелів;
• вбудований Li-ion акумулятор;
• споживана потужність 1 Вт;
• компактні розміри 200 × 100 × 43 мм;
• маса 0,5 кг;
• сумка для перенесення у комплекті.

Технічні характеристики CFL-8

Максимальний діапазон вимірювання 8 км

Заявлений максимальний діапазон CFL-8 становить 8 км. Це дозволяє використовувати прилад не тільки для перевірки проводки в межах одного приміщення, а й для роботи з протяжними кабельними трасами.

Фактична можливість побачити кінець лінії або дефект залежить від конструкції кабелю, загасання імпульсу, якості контактів, кількості з’єднань, відгалужень, рівня електромагнітних перешкод і характеру пошкодження. Сильне загасання або складна розгалужена структура можуть зменшувати практичну дальність.

У вихідному описі товару одночасно з максимальним діапазоном 8 км серед недоліків окремо зазначено «відстань до 2 км». Оскільки додаткове технічне пояснення цього значення не наведено, обидва параметри потрібно розглядати окремо та не ототожнювати без уточнення умов вимірювання.

Для відповідального завдання бажано попередньо перевірити CFL-8 на кабелі відомої довжини та переконатися, що обраний режим відповідає конкретному типу лінії.

Роздільна здатність 1 м

Роздільна здатність 1 м означає, що відстань на шкалі вимірювання відображається з кроком 1 м. Ця характеристика допомагає приблизно визначати місце дефекту та планувати подальше обстеження кабельної траси.

Результат реального пошуку може відрізнятися від фізичного положення пошкодження через неточно введений VOP, запас кабелю, вигини, вертикальні ділянки, петлі у шафах, муфтах або колодязях. Тому показання слід розглядати як відстань уздовж провідника, а не як пряму геометричну відстань між двома точками.

Наприклад, якщо прилад показує дефект на відстані 120 м, це не завжди означає, що потрібно відміряти рівно 120 м по поверхні землі або стіни. Кабель може мати технологічні запаси, обходити конструкції або змінювати напрямок.

Мертва зона 0 м

У характеристиках CFL-8 зазначена мертва зона 0 м. Мертвою зоною називають початкову ділянку поблизу точки підключення, на якій рефлектометру складно відокремити відбиття від власного вихідного імпульсу.

Відсутність заявленої мертвої зони є важливою перевагою під час пошуку несправностей, розташованих недалеко від місця підключення. Це актуально для внутрішньої проводки, коротких патч-ліній, кабельних вводів, шаф автоматики та локальних мереж.

Для отримання достовірного результату контакти вимірювальних проводів повинні бути надійними, а місце підключення — чистим. Нестабільний контакт затискачів сам може створювати відбиття та ускладнювати аналіз початку рефлектограми.

Ручне введення VOP

VOP — коефіцієнт швидкості поширення сигналу в кабелі. Він показує, з якою швидкістю імпульс проходить провідником порівняно зі швидкістю світла у вакуумі.

Оскільки CFL-8 не визначає VOP автоматично, користувач вводить його вручну перед початком вимірювання. Неправильне значення безпосередньо впливає на розраховану відстань: якщо VOP завищений, прилад покаже більшу відстань; якщо занижений — меншу.

Оптимальним джерелом значення є паспорт або технічна документація кабелю. Коли документація відсутня, можна підключити рефлектометр до справного відрізка відомої довжини та відкоригувати VOP так, щоб показаний кінець збігався з фактичною довжиною.

Для кабельної траси, що складається з різних типів кабелю, одне значення VOP може не забезпечити однакову точність на всіх ділянках. У такому разі результат потрібно аналізувати з урахуванням структури лінії.

Великий кольоровий екран

Кольоровий дисплей полегшує перегляд рефлектограми та роботу з меню приладу. На екрані оператор контролює форму відбитого сигналу, вибраний діапазон і розраховану відстань.

На відміну від простого кабельного тестера, який лише повідомляє про наявність обриву, рефлектометр показує графічну картину лінії. Це дозволяє оцінити не тільки кінцевий результат, а й характер зміни сигналу вздовж кабелю.

Для правильного аналізу важливо підібрати масштаб так, щоб на екрані було видно потрібну ділянку та кінець кабелю. Надто великий діапазон може ускладнювати розгляд дрібних подій, а надто малий — приховати віддалений дефект за межами екрана.

Відсутність пам’яті

У CFL-8 не передбачено вбудованої пам’яті для збереження рефлектограм. Після завершення вимірювання оператору потрібно самостійно зафіксувати отримані дані.

Для сервісного звіту можна записати відстань, встановлений VOP, тип кабелю, точку підключення та характер відображеної події. За потреби екран фотографують до вимкнення або зміни налаштувань.

Відсутність пам’яті спрощує конструкцію та керування приладом, але її потрібно враховувати під час документованого обстеження великої кількості ліній. Рекомендується заздалегідь підготувати форму журналу вимірювань.

Типи кабелів, які можна тестувати

CFL-8 призначений для роботи з металевими провідниковими лініями різного призначення. У картці товару зазначена можливість тестування таких категорій:

• кабелі зв’язку;
• електричні проводи;
• енергетичні проводи;
• сигнальні кабелі;
• комп’ютерні кабелі;
• інші кабелі з металевими провідниками.

Прилад не є оптичним рефлектометром і не призначений для прямої діагностики скляного оптичного волокна. Для ВОЛЗ застосовуються оптичні OTDR-прилади, які працюють зі світловими імпульсами.

Перед перевіркою конкретного кабелю необхідно визначити доступну пару провідників, від’єднати стороннє обладнання та переконатися, що лінія не перебуває під небезпечною напругою.

Пошук обриву кабелю

Обрив провідника створює різку зміну електричних параметрів лінії. Імпульс CFL-8 відбивається від цієї точки, а прилад розраховує відстань до неї.

Для перевірки потрібно підключити комплектні проводи до відповідних жил кабелю, встановити діапазон і VOP, після чого виконати вимірювання. Якщо кабель повністю обірваний, на рефлектограмі повинна з’явитися характерна подія, що відповідає місцю припинення електричної лінії.

Після отримання відстані необхідно зіставити її зі схемою прокладання. Особливу увагу варто приділити муфтам, розподільчим коробкам, місцям вигину, переходам через стіни, ділянкам земляних робіт і точкам механічного навантаження.

Виявлення незадовільного стану ізоляції

У вихідному описі серед типів пошкоджень зазначена погана ізоляція. Пошкодження ізоляційного матеріалу може змінювати електричні характеристики кабелю та формувати відбиття контрольного імпульсу.

Рефлектометр допомагає попередньо визначити ділянку зміни параметрів, але не замінює вимірювач опору ізоляції. Після локалізації підозрілої зони стан ізоляції потрібно підтвердити спеціалізованим приладом і відповідною методикою.

Вологість, забруднення, часткове механічне пошкодження та контакт між жилами можуть створювати менш виражену подію, ніж повний обрив. Для її виявлення важливо правильно налаштувати масштаб і порівняти результат зі справною жилою такого самого кабелю, якщо вона доступна.

Застосування у кабелях зв’язку

У телефонних, диспетчерських і технологічних лініях CFL-8 може використовуватися для визначення відстані до обриву або проблемної ділянки пари. Це допомагає обслуговувати протяжні комунікації без поетапного роз’єднання всіх муфт.

Якщо кабель містить декілька пар, доцільно порівняти пошкоджену пару зі справною. Схожі події на однаковій відстані можуть відповідати штатному з’єднанню, зміні типу кабелю або конструктивному елементу траси.

Застосування у комп’ютерних мережах

CFL-8 можна застосовувати для діагностики металевих комп’ютерних кабелів. Прилад допомагає визначати відстань до обриву жили, пошкодженого з’єднання або кінця лінії.

Перед тестуванням мережевий кабель потрібно від’єднати від комутатора, маршрутизатора, мережевої карти, PoE-інжектора та іншого активного обладнання. Подавання тестового імпульсу на підключений електронний порт може призвести до некоректного результату або пошкодження обладнання.

Для витої пари важливо тестувати правильно вибрану пару провідників і встановити VOP, що відповідає конкретній категорії та конструкції кабелю.

Застосування у промислових сигнальних лініях

На підприємствах рефлектометр можна використовувати для діагностики кабелів датчиків, систем керування, сигналізації, контролю доступу, технологічного зв’язку та іншої автоматики.

Пошук несправності особливо складний, якщо лінія прокладена у лотках разом з іншими кабелями або проходить через декілька приміщень. CFL-8 допомагає оцінити відстань до дефекту та визначити, у якій зоні потрібно виконувати детальну перевірку.

Перед підключенням необхідно повністю від’єднати кабель від контролерів, модулів введення, джерел живлення, реле, перетворювачів і захисних пристроїв.

Застосування в електричних та енергетичних проводах

У картці CFL-8 зазначена можливість перевірки електричних і енергетичних проводів. При цьому кабель має бути знеструмлений, від’єднаний від джерел напруги та перевірений на відсутність залишкового потенціалу.

Рефлектометр не є покажчиком напруги, мультиметром або приладом для роботи безпосередньо на активному силовому колі. Перед підключенням необхідно виконати організаційні та технічні заходи безпеки, прийняті для конкретної електроустановки.

Загальний порядок роботи з CFL-8

1. Ознайомтеся зі схемою кабельної лінії.
2. Повністю знеструмте кабель.
3. Від’єднайте від лінії активне обладнання та джерела живлення.
4. Перевірте відсутність напруги відповідним тестером або мультиметром.
5. Визначте тип і приблизну довжину кабелю.
6. Знайдіть рекомендоване значення VOP.
7. Підключіть два вимірювальні проводи із затискачами.
8. Увімкніть CFL-8.
9. Встановіть діапазон вимірювання.
10. Введіть VOP вручну.
11. Запустіть вимірювання.
12. Перегляньте рефлектограму та положення характерної події.
13. Зафіксуйте показану відстань і параметри налаштування.
14. Повторіть вимірювання з іншого кінця кабелю, якщо це можливо.
15. Зіставте результат зі схемою та реальною трасою.

Чому бажано вимірювати з двох кінців

Перевірка з обох сторін допомагає підтвердити положення дефекту. Якщо довжина кабелю відома, сума відстаней від двох кінців до однієї несправності повинна приблизно відповідати загальній довжині лінії.

Значна різниця може свідчити про неправильно введений VOP, наявність запасів кабелю, різні типи сегментів або складну форму пошкодження.

Двостороннє вимірювання також допомагає відрізнити реальний дефект від відбиття, створеного місцем підключення, муфтою або переходом між кабелями.

Як підвищити точність результату

• використовуйте VOP для конкретного типу кабелю;
• забезпечте чистий і надійний контакт затискачів;
• від’єднайте від кабелю стороннє обладнання;
• вибирайте найменший діапазон, у якому видно потрібну подію;
• порівнюйте несправну жилу зі справною;
• виконуйте вимірювання з обох кінців;
• враховуйте муфти, відгалуження та зміну типу кабелю;
• не плутайте електричну довжину з прямою відстанню;
• записуйте встановлений VOP разом із результатом;
• повторюйте вимірювання після зміни налаштувань.

Обмеження CFL-8

CFL-8 не має внутрішньої пам’яті, тому не зберігає рефлектограми для подальшого аналізу. Результати потрібно записувати або фотографувати вручну.

Коефіцієнт VOP також вводиться вручну. Для користувача це означає необхідність знати характеристики кабелю або виконувати попереднє калібрування на справній лінії відомої довжини.

У вихідному описі серед недоліків окремо вказано «відстань до 2 км», хоча максимальний діапазон у таблиці становить 8 км. Перед використанням на протяжній або відповідальній трасі рекомендується практично перевірити робочий діапазон на аналогічному кабелі.

Прилад виконує попередню локалізацію дефекту, але не показує його фізичний вигляд і не замінює огляд, вимірювання опору ізоляції, перевірку цілісності та інші методи діагностики.

Живлення від вбудованого Li-ion акумулятора

Вбудований Li-ion акумулятор робить CFL-8 придатним для мобільної роботи. Прилад можна використовувати у кабельному колодязі, технічному приміщенні, на виробничому майданчику або в іншому місці без доступної розетки.

Споживана потужність становить 1 Вт. Перед виїздом рекомендується повністю зарядити акумулятор і взяти комплектний зарядний пристрій.

Не слід заряджати прилад у вологому середовищі, поблизу джерел тепла або за наявності пошкодження корпусу. Якщо CFL-8 довго не використовується, акумулятор потрібно періодично заряджати, не допускаючи тривалого глибокого розряду.

Компактні розміри та маса

Габарити CFL-8 становлять 200 × 100 × 43 мм, маса — 0,5 кг. Прилад зручно переносити між об’єктами, використовувати в електротехнічних шафах, серверних і місцях з обмеженим робочим простором.

Компактність не скасовує необхідності обережного поводження. Кольоровий екран і роз’єми потрібно захищати від ударів, пилу, води та надмірного натягування кабелів.

Правила безпеки

Перед підключенням CFL-8 кабель необхідно знеструмити. Перевірте відсутність змінної та постійної напруги окремим справним вимірювальним приладом.

Від’єднайте лінію від мережевого, телекомунікаційного, промислового та іншого активного обладнання. Не підключайте рефлектометр до кабелю, через який подається PoE, живлення датчика, телефонна напруга або інший електричний сигнал.

Не використовуйте пошкоджені вимірювальні проводи та затискачі. Не виконуйте вимірювання під дощем, у мокрому колодязі або за наявності конденсату на корпусі.

Якщо кабель має значну довжину та проходить поруч із силовими лініями, на ньому може виникати наведена напруга. Перед підключенням необхідно оцінити умови об’єкта та виконати передбачені правилами заходи безпеки.

Догляд і зберігання

Після роботи корпус CFL-8 потрібно протерти сухою м’якою тканиною. Не використовуйте абразивні матеріали, агресивні розчинники або надмірну кількість рідини.

Вимірювальні проводи слід складати без різких перегинів. Періодично перевіряйте стан ізоляції, затискачів і контактних поверхонь.

Зберігайте рефлектометр у комплектній сумці. Не залишайте прилад під прямим сонячним промінням, біля нагрівальних пристроїв або у місці з високою вологістю.

Комплектація кабельного рефлектометра CFL-8

Сфери застосування CFL-8

• діагностика кабелів зв’язку;
• пошук обривів електричних проводів;
• перевірка енергетичних провідникових ліній у знеструмленому стані;
• діагностика сигнальних кабелів;
• перевірка комп’ютерної витої пари;
• обслуговування промислової автоматики;
• пошук несправностей у системах сигналізації;
• перевірка кабелів контролю доступу;
• обслуговування невеликих офісних мереж;
• діагностика внутрішньої проводки будівель;
• пошук проблем у протяжних кабельних трасах;
• аварійне та планове сервісне обслуговування.

Для кого призначений кабельний рефлектометр

Купити CFL-8 доцільно:

• електромонтерам;
• інженерам зв’язку;
• монтажникам локальних мереж;
• спеціалістам інтернет-провайдерів;
• працівникам промислових підприємств;
• інженерам КВПіА;
• сервісним і аварійним бригадам;
• монтажникам сигналізації та систем контролю доступу;
• фахівцям із технічного обслуговування будівель;
• навчальним і вимірювальним лабораторіям.

Поширені запитання про CFL-8

Який максимальний діапазон вимірювання?

У технічних характеристиках зазначено максимальний діапазон 8 км.

Чому в описі також згадується відстань до 2 км?

У вихідній картці товару значення «відстань до 2 км» окремо наведено серед недоліків. Додаткового пояснення щодо умов цього обмеження не зазначено.

Яка роздільна здатність CFL-8?

Роздільна здатність становить 1 м.

Яка мертва зона?

У характеристиках зазначена мертва зона 0 м.

Які пошкодження визначає прилад?

CFL-8 призначений для пошуку обривів кабелю та ділянок із поганою ізоляцією.

З якими кабелями працює CFL-8?

Прилад може використовуватися з кабелями зв’язку, електричними та енергетичними проводами, сигнальними, комп’ютерними й іншими металевими кабелями.

Чи підходить CFL-8 для оптичного волокна?

Ні. CFL-8 є електричним кабельним рефлектометром для металевих провідників. Для оптоволокна потрібен оптичний рефлектометр OTDR.

Що таке VOP?

VOP — коефіцієнт швидкості поширення сигналу в кабелі. Він потрібний для перерахунку часу проходження імпульсу у відстань.

VOP визначається автоматично?

Ні. У CFL-8 значення VOP вводиться вручну перед вимірюванням.

Чи має прилад пам’ять?

Ні. Вбудована пам’ять для збереження результатів відсутня.

Як зберегти результат?

Показання, налаштування та відстань потрібно записати або сфотографувати екран.

Від чого живиться CFL-8?

Прилад оснащений вбудованим Li-ion акумулятором.

Яка споживана потужність?

Споживана потужність становить 1 Вт.

Які розміри приладу?

Розміри становлять 200 × 100 × 43 мм.

Яка маса?

Маса CFL-8 становить 0,5 кг.

Чи можна підключати прилад до кабелю під напругою?

У характеристиках така можливість не заявлена. Перед підключенням кабель потрібно знеструмити, від’єднати від обладнання та перевірити відсутність напруги.

Чи показує CFL-8 точне місце на карті?

Ні. Прилад показує розраховану відстань уздовж кабелю від точки підключення. Фізичне місце потрібно визначати за схемою прокладання лінії.

Чи замінює рефлектометр мегомметр?

Ні. CFL-8 допомагає локалізувати неоднорідність, а опір ізоляції вимірюється спеціалізованим мегомметром.

Чому варто купити CFL-8

CFL-8 поєднує діапазон до 8 км, роздільну здатність 1 м, мертву зону 0 м і великий кольоровий екран. Прилад допомагає скоротити час пошуку обриву та зменшити обсяг робіт із розкриття кабельної траси.

Підтримка різних металевих кабелів робить модель універсальною для телекомунікацій, електромонтажу, локальних мереж і промислової автоматики. Ручне введення VOP дозволяє адаптувати розрахунок відстані до характеристик конкретної лінії.

Компактний корпус 200 × 100 × 43 мм, маса 0,5 кг і вбудований Li-ion акумулятор зручні для виїзної роботи. Сумка, два проводи із затискачами та зарядний пристрій входять до комплекту.

Купити кабельний рефлектометр CFL-8 в Україні

Замовити кабельний рефлектометр CFL-8 варто для пошуку обривів і попередньої локалізації дефектів у кабелях зв’язку, електричних, енергетичних, сигнальних та комп’ютерних лініях.

Перед покупкою врахуйте особливості моделі: максимальний діапазон 8 км, роздільна здатність 1 м, мертва зона 0 м, відсутність пам’яті та необхідність вручну вводити VOP. У вихідній картці також окремо зазначене обмеження «відстань до 2 км».

CFL-8 стане практичним інструментом для електрика, монтажника, інженера зв’язку або сервісної бригади, якій потрібно швидко визначити відстань до обриву та звузити область подальшого пошуку несправності.
