Кабелешукач Fluke 2042 — професійний пошук прихованої проводки та кабелів

Кабелешукач Fluke 2042 — професійний комплект для виявлення та трасування електричних кабелів, проводів і металевих комунікацій. Прилад призначений для пошуку провідників у стінах, підлозі, перекриттях і ґрунті, визначення проходження електричних ліній, пошуку обривів і коротких замикань, а також ідентифікації запобіжників та автоматичних вимикачів, пов'язаних із конкретним електричним колом.

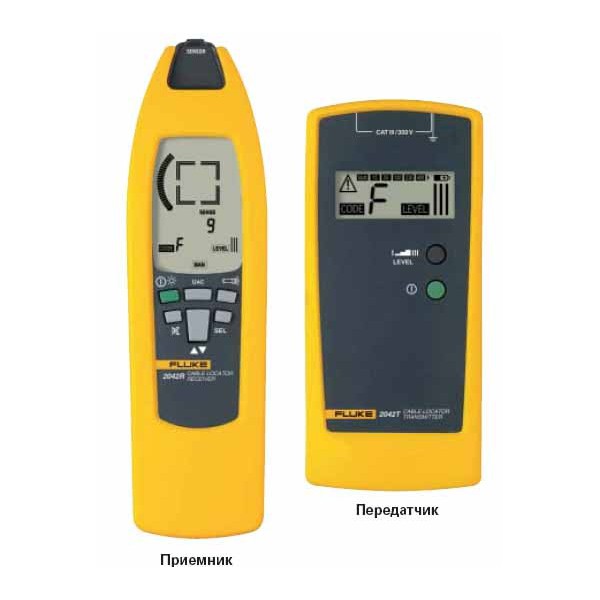

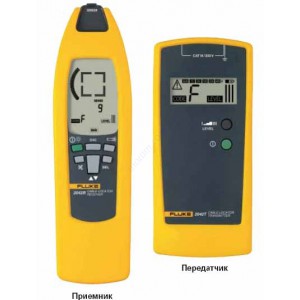

Fluke 2042 складається з передавача та приймача. Передавач підключається до досліджуваної лінії та формує кодований сигнал, а приймач визначає його вздовж траси провідника. Такий принцип дає змогу використовувати пристрій як для електричних ліній під напругою, так і для знеструмлених кабелів. Додаткові вимірювальні прилади для основних операцій пошуку не потрібні.

Модель підходить для професійного використання електриками, монтажниками, сервісними спеціалістами та працівниками, які займаються обслуговуванням електромереж. Кабелешукач допомагає локалізувати потрібну ділянку комунікації перед ремонтом або монтажними роботами та зменшує необхідність розкривати великі ділянки стін, підлоги чи інших конструкцій для візуального пошуку кабелю.

Для чого використовується Fluke 2042

Основне призначення Fluke 2042 — пошук прихованої проводки та трасування кабелів. Прилад може застосовуватися для визначення маршруту провідника в будівельних конструкціях або під землею, коли його положення неможливо встановити візуально. Це особливо корисно під час реконструкції електромереж, пошуку несправностей, монтажу обладнання та виконання ремонтних робіт у приміщеннях із прихованою електропроводкою.

За допомогою комплекту можна вирішувати декілька практичних завдань: знаходити кабелі у стінах і під землею, визначати запобіжники та автоматичні вимикачі кінцевих електричних кіл, локалізувати обриви й короткі замикання у проводах, перевіряти електричні системи підігріву підлоги, а також трасувати металеві водопровідні та опалювальні труби.

Можливість роботи як із лініями під напругою, так і зі знеструмленими колами розширює сферу застосування Fluke 2042. Перед початком пошуку користувач обирає відповідну схему підключення передавача залежно від типу мережі та конкретного завдання.

Пошук кабелю у стінах і будівельних конструкціях

Fluke 2042 дає змогу визначити маршрут прихованого провідника без прямого доступу до нього. Передавач створює сигнал із частотою 125 кГц, який поширюється вздовж досліджуваного провідника. Приймач реєструє цей сигнал і допомагає оператору простежити напрямок прокладання кабелю.

Такий спосіб пошуку застосовується, наприклад, перед свердлінням стін, під час ремонту електропроводки або встановлення нового обладнання. Замість орієнтування лише за приблизною схемою прокладання кабелю користувач отримує можливість безпосередньо простежувати трасу провідника за сигналом передавача.

Трасування підземних кабелів

Приймач Fluke 2042 можна використовувати для пошуку кабельних трас у ґрунті. Для кабелів у стінах і під землею виробником зазначена максимальна глибина трасування до 2,5 м, при цьому фактична дальність виявлення залежить від схеми підключення, середовища, умов прокладання та конкретної ситуації.

Для різних режимів роботи глибина пошуку відрізняється. На сторінці товару зазначено орієнтовну глибину до 0,5 м при двополюсному підключенні та до 2 м при однополюсному підключенні. У технічних характеристиках Fluke для трасування кабелів у стінах і під землею наводиться значення до 2,5 м. Тому під час практичного використання слід враховувати вибрану схему підключення та умови, у яких прокладено кабель.

Пошук обривів і коротких замикань

Кабелешукач може використовуватися для локалізації пошкоджень електричних ліній, зокрема обривів і коротких замикань. Це дає змогу звузити зону подальшої перевірки та ремонту кабелю. Функція корисна при діагностиці прихованої проводки, коли місце пошкодження знаходиться всередині стіни, підлоги або іншої конструкції.

Fluke також передбачає можливість використання додаткового передавача Fluke 2042T. Застосування декількох передавачів дозволяє розрізняти окремі сигнали та розширює можливості системи під час складнішої діагностики кабельних мереж.

Визначення автоматичних вимикачів і запобіжників

Ще одна сфера застосування Fluke 2042 — визначення запобіжника або автоматичного вимикача, що відповідає конкретному кінцевому електричному колу. Це корисно під час обслуговування розподільних щитів, особливо якщо маркування відсутнє, застаріло або не дозволяє однозначно встановити призначення кожного автомата.

За допомогою передавача та приймача оператор може ідентифікувати потрібне коло, не покладаючись виключно на документацію електроустановки. Такий режим робить кабелешукач корисним не тільки для пошуку кабелю в будівельних конструкціях, а й для діагностики та обслуговування електророзподільних систем.

Передавач Fluke 2042

Передавач комплекту генерує цифровий кодований сигнал, який приймач використовує для ідентифікації досліджуваної лінії. Частота вихідного сигналу становить 125 кГц. Кодований принцип передачі допомагає розпізнавати сигнал передавача під час трасування провідника.

Передавач обладнаний LCD-дисплеєм, на якому відображаються рівень передавання сигналу, код передавача та зовнішня напруга. Діапазон визначення напруги охоплює значення 12 В, 50 В, 120 В, 230 В і 400 В. Частотний діапазон становить від 0 до 60 Гц, а допустима зовнішня напруга — до 400 В AC/DC.

Живлення передавача здійснюється від шести елементів 1,5 В. Габаритні розміри становлять 190 × 85 × 50 мм. Пристрій розрахований на роботу в температурному діапазоні від 0 до +40 °C.

Приймач із регулюванням чутливості

Приймач Fluke 2042 реєструє сигнал передавача та відображає інформацію на LCD-дисплеї з підсвічуванням. На екрані можна контролювати рівень прийнятого сигналу, код сигналу та індикацію наявності мережевої напруги.

Чутливість приймача може регулюватися автоматично або вручну. Автоматичний режим зручний для загального пошуку та швидкого трасування лінії, а ручне регулювання дозволяє оператору самостійно змінювати чутливість відповідно до умов пошуку.

Крім візуальної індикації, у приймачі передбачений акустичний сигнал, який за потреби можна відключити. Це дає можливість орієнтуватися не лише за показаннями дисплея, а й за звуковою індикацією під час переміщення приймача вздовж передбачуваної траси кабелю.

Вбудована функція ліхтарика спрощує роботу в погано освітлених місцях: у щитових, технічних приміщеннях, підвалах та інших зонах із недостатнім освітленням. Також передбачене автоматичне вимкнення живлення, що допомагає уникнути непотрібної витрати ресурсу батареї після завершення роботи.

Пошук ліній під напругою

Приймач має функцію визначення мережевої напруги. Для цього режиму виробником зазначена глибина виявлення приблизно до 0,4 м. Функція дозволяє використовувати Fluke 2042 не тільки в режимі трасування сигналу передавача, а й для виявлення електричних ліній під напругою в межах передбачених характеристик приладу.

Передавач підтримує роботу із зовнішньою напругою до 400 В AC/DC. Вхідні кола Fluke 2042 відповідають вимогам електробезпеки EN 61010-1, категорія перенапруги CAT III 300 V. Під час роботи з електричними мережами необхідно дотримуватися правил електробезпеки та використовувати прилад відповідно до інструкції виробника.

Основні можливості кабелешукача Fluke 2042

• трасування прихованих електричних кабелів і проводів;
• пошук кабельних трас у стінах, підлозі та ґрунті;
• робота з кабелями під напругою та знеструмленими лініями;
• пошук обривів і коротких замикань у кабелях;
• пошук несправностей в електричних системах підігріву підлоги;
• визначення запобіжників та автоматичних вимикачів, пов'язаних із конкретним колом;
• трасування металевих водопровідних та опалювальних труб;
• цифрове кодування сигналу передавача;
• автоматичне та ручне регулювання чутливості приймача;
• LCD-дисплеї передавача та приймача;
• підсвічування дисплея приймача;
• звукова індикація з можливістю відключення;
• вбудований ліхтарик у приймачі;
• функція автоматичного вимкнення;
• можливість використання додаткових передавачів для розрізнення декількох сигналів.

Технічні характеристики Fluke 2042

Зручність роботи з кабелешукачем

Для повсякденної діагностики важливо не лише виявити сигнал, а й мати можливість контролювати його інтенсивність. Приймач Fluke 2042 відображає рівень прийнятого сигналу на дисплеї, що допомагає простежувати його зміну під час переміщення вздовж кабельної траси. Код сигналу дозволяє співвідносити прийнятий сигнал із відповідним передавачем.

Підсвічування екрана та вбудований ліхтарик особливо корисні під час роботи всередині електрощитів, у підвалах, технічних нішах і місцях із недостатнім освітленням. Акустичну індикацію можна використовувати разом із дисплеєм або вимкнути, якщо умови роботи потребують тиші.

Кому підійде Fluke 2042

Кабелешукач Fluke 2042 орієнтований насамперед на професійні роботи з електричними мережами. Він може бути корисним електромонтажникам, сервісним інженерам, фахівцям з експлуатації будівель, працівникам ремонтних служб та іншим спеціалістам, яким необхідно визначати розташування прихованих електричних комунікацій.

Завдяки поєднанню передавача та приймача один комплект дозволяє виконувати різні види пошукових робіт: від простого трасування прихованого проводу до локалізації несправностей і визначення потрібного кола в розподільному щиті. Можливість роботи із знеструмленими та активними електричними лініями робить Fluke 2042 універсальним інструментом для діагностики проводки.

Fluke 2042 для пошуку прихованої проводки

Якщо необхідний професійний шукач прихованої проводки, який дозволяє не просто визначити приблизну наявність провідника, а простежити його маршрут за сигналом передавача, Fluke 2042 призначений саме для такого типу робіт. Прилад поєднує функції кабелешукача, трасошукача для електричних провідників та інструменту для діагностики кабельних ліній.

Комплект Fluke 2042 може використовуватися під час монтажу, ремонту та обслуговування електричних мереж, коли необхідно знайти прихований кабель, визначити напрямок його прокладання, локалізувати несправність або встановити зв'язок між електричною лінією та відповідним автоматичним вимикачем. Це професійне рішення для завдань, де потрібне трасування кабелю за спеціально сформованим сигналом, а не лише безконтактна індикація наявності напруги.

```
