Анемометр ИС-2 — цифровий вимірювач швидкості газових потоків

Анемометр ИС-2 — цифровий вимірювальний прилад із виносним крильчатим зондом, призначений для визначення середньої швидкості спрямованого газового потоку. Основна сфера застосування моделі — вимірювання параметрів потоків у джерелах промислових викидів. Прилад може використовуватися у складі оснащення санітарних та екологічних лабораторій промислових підприємств, санітарних станцій, а також служб, які здійснюють екологічний контроль промислових викидів в атмосферу.

Модель ИС-2 орієнтована на завдання, де важливо отримувати числове значення швидкості газового потоку без складної інтерпретації результату. Виміряне значення відображається на цифровому табло в метрах за секунду. Такий принцип подання даних спрощує контроль параметрів потоку під час лабораторних, санітарних та екологічних вимірювань.

Діапазон вимірювання середньої швидкості газового потоку становить від 0,2 до 10 м/с. Це дає змогу використовувати анемометр ИС-2 для контролю відносно повільних і більш інтенсивних спрямованих потоків у межах установленого виробником робочого діапазону. Межа допустимої похибки визначається за формулою ±(0,1 + 0,05·V) м/с, де V — вимірювана середня швидкість потоку в метрах за секунду.

Призначення анемометра ИС-2

Вимірювач швидкості газових потоків ИС-2 створений насамперед для контролю середньої швидкості спрямованого потоку в джерелах промислових викидів. Це спеціалізоване застосування відрізняє прилад від побутових анемометрів, які зазвичай використовуються для приблизного визначення швидкості руху повітря або метеорологічних спостережень.

ИС-2 може бути корисним там, де параметри газового потоку є частиною санітарного, екологічного або виробничого контролю. Зокрема, прилад рекомендований для комплектації екологічних і санітарних лабораторій підприємств, санітарних станцій та відповідних служб контролю промислових викидів в атмосферу.

Завдяки виносному зонду вимірювальна частина приладу може бути розташована безпосередньо в контрольованому газовому потоці, тоді як цифрове значення швидкості відображається на вимірювальному блоці. Конструкція з окремим зондом особливо доречна для спеціалізованих вимірювальних робіт, пов’язаних із контролем спрямованих потоків.

Принцип вимірювання швидкості газового потоку

ИС-2 належить до крильчатих цифрових анемометрів. Вимірювання ґрунтується на взаємодії потоку з крильчаткою зонда: рух газового середовища спричиняє її обертання, а отриманий сигнал використовується вимірювальним блоком для визначення швидкості потоку. Результат виводиться на цифрове табло у звичних одиницях — метрах за секунду.

Такий спосіб вимірювання дає змогу безпосередньо контролювати середню швидкість спрямованого газового потоку. Для користувача результат представлений у готовому цифровому вигляді, тому під час роботи не потрібно визначати швидкість за механічною шкалою анемометра.

Важливо враховувати встановлений діапазон приладу. Для ИС-2 він починається з 0,2 м/с і закінчується на 10 м/с. Саме в цих межах необхідно оцінювати придатність моделі для конкретного завдання контролю газового потоку.

Особливості конструкції ИС-2

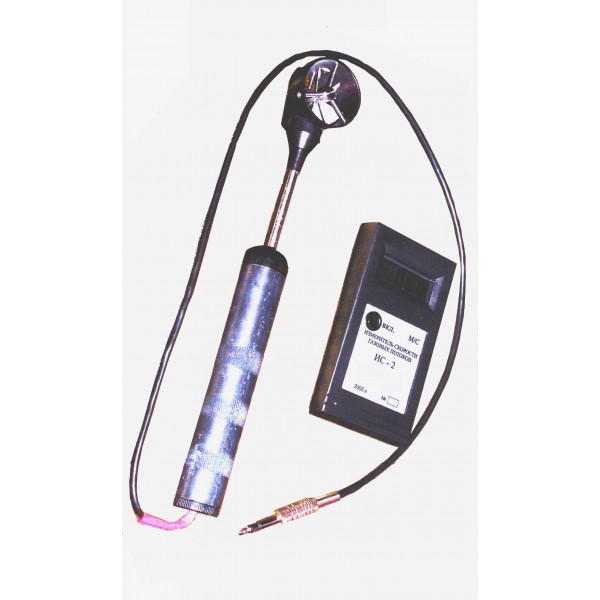

Конструктивно анемометр складається з вимірювального блока та виносного зонда з крильчаткою. Вимірювальний блок відповідає за оброблення сигналу та відображення результату, а зонд безпосередньо взаємодіє з контрольованим потоком. Таке компонування дозволяє розділити електронну частину приладу та робочу вимірювальну головку.

Габаритні розміри вимірювального блока становлять 155 × 85 × 45 мм, а зонда — 330 × Ø50 мм. Маса блока становить 0,25 кг, маса зонда — 0,3 кг. Порівняно невеликі габарити окремих елементів полегшують роботу з комплектом під час проведення вимірювань у межах його призначення.

Живлення приладу здійснюється від джерела напругою 9 В. Завдяки цьому вимірювальний комплект не потребує постійного підключення до стаціонарного мережевого джерела безпосередньо під час вимірювання.

Технічні характеристики анемометра ИС-2

Робочі умови експлуатації

Під час вибору анемометра для промислових та екологічних вимірювань важливо оцінювати не лише діапазон швидкості, а й допустимі параметри середовища. ИС-2 розрахований на роботу за визначених температури, вологості, атмосферного тиску та рівня запиленості газового середовища.

Діапазон вимірювання від 0,2 до 10 м/с

Однією з ключових характеристик моделі ИС-2 є нижня межа вимірювання 0,2 м/с. Вона визначає мінімальну швидкість потоку, для роботи з якою передбачений цей прилад. Верхня межа становить 10 м/с. Таким чином, під час підбору анемометра необхідно зіставити очікувані значення швидкості газу з робочим діапазоном ИС-2.

Для екологічного та лабораторного контролю важливим є не тільки сам діапазон, але й нормована похибка. Для цієї моделі вона залежить від виміряного значення V та визначається як ±(0,1 + 0,05·V) м/с. Такий запис означає, що допустима похибка складається з постійної та залежної від поточної швидкості складових.

Наявність конкретно визначеного діапазону та формули похибки дозволяє користувачеві заздалегідь оцінити відповідність ИС-2 вимогам конкретного вимірювального завдання. Це особливо важливо під час вибору обладнання для лабораторного або екологічного контролю, де параметри засобу вимірювання мають відповідати умовам досліджуваного потоку.

Використання в екологічних і санітарних лабораторіях

Основне практичне призначення ИС-2 пов’язане з контролем джерел промислових викидів. Вимірювання швидкості газового потоку може бути одним із параметрів, які необхідно визначати під час досліджень та контролю роботи промислових джерел викидів. Саме тому виробником прилад рекомендований для санітарних та екологічних лабораторій.

Модель також може входити до оснащення санітарних станцій і служб екологічного контролю, що працюють із промисловими викидами в атмосферу. Цифрове відображення результату робить показання зручними для безпосереднього зчитування під час виконання вимірювань.

При виборі ИС-2 для конкретної лабораторної задачі слід насамперед перевірити відповідність реальних параметрів газового потоку технічним можливостям приладу: швидкість має перебувати в межах 0,2–10 м/с, температура газового середовища — від -10 до +100 °C, а запиленість — не перевищувати 1,0 г/м³. Також необхідно враховувати допустиму вологість і атмосферний тиск.

Умови газового середовища

На відміну від звичайних вимірювань швидкості повітря в приміщенні, контроль промислових газових потоків може проводитися за підвищеної температури та високої вологості середовища. Для ИС-2 у вихідних технічних даних зазначена допустима температура газового середовища в місці вимірювання від -10 до +100 °C.

Відносна вологість газового середовища за температури 35 °C може досягати 100 %. Окремо нормується і запиленість: вона повинна становити не більше 1,0 г/м³. Ці параметри необхідно враховувати разом із швидкістю потоку, оскільки робочі умови конкретного об’єкта повинні відповідати допустимим умовам експлуатації вимірювача.

Для навколишнього атмосферного повітря зазначена відносна вологість до 90 % за температури 35 °C. Допустимий атмосферний тиск становить від 84 до 106,7 кПа, а температура навколишнього середовища — від -10 до +50 °C.

Що врахувати при виборі ИС-2

Перед вибором цього вимірювача необхідно визначити очікувану швидкість газового потоку та умови, у яких планується проводити контроль. Якщо швидкість перебуває в межах від 0,2 до 10 м/с, а температура, вологість, тиск і запиленість відповідають установленим значенням, характеристики ИС-2 можна зіставляти з вимогами конкретного вимірювального завдання.

Також варто звернути увагу на спеціалізацію приладу. ИС-2 призначений саме для вимірювання середньої швидкості спрямованого газового потоку та орієнтований на джерела промислових викидів. Тому під час пошуку обладнання за запитами «анемометр для промислових викидів», «вимірювач швидкості газового потоку» або «цифровий крильчатий анемометр» ця модель належить до спеціалізованої категорії вимірювальних приладів.

Виносний крильчатий зонд, цифрове відображення результату, визначений робочий діапазон та нормована похибка роблять ИС-2 функціонально зрозумілим рішенням для тих завдань, для яких він був розроблений. При цьому перед застосуванням необхідно орієнтуватися саме на зазначені технічні обмеження приладу та характеристики досліджуваного газового середовища.

Анемометр ИС-2 для професійного контролю газових потоків

Анемометр ИС-2 поєднує цифровий вимірювальний блок і виносний крильчатий зонд та використовується для визначення середньої швидкості спрямованих газових потоків у діапазоні від 0,2 до 10 м/с. Модель орієнтована на контроль джерел промислових викидів та застосування в санітарних і екологічних лабораторіях.

Прилад працює за температури навколишнього середовища від -10 до +50 °C, а температура газового середовища безпосередньо в місці вимірювання може становити від -10 до +100 °C. Допустима запиленість газового середовища — не більше 1,0 г/м³. Живлення вимірювального блока — 9 В.

Вихідні дані для моделі також містять інформацію про сертифікацію в Україні та внесення вимірювача швидкості ИС-2 до реєстру засобів вимірювань під номером У1397-05. Зазначений гарантійний строк — 1 рік.
