Кабельний рефлектометр РД-Мастер — цифровий прилад для пошуку пошкоджень кабелів до 30 км

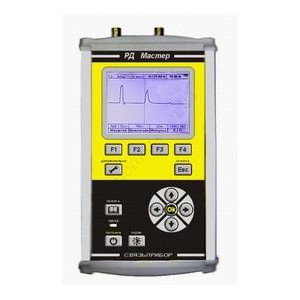

РД-Мастер — портативний цифровий рефлектометр для діагностики кабельних ліній зв'язку та силових кабелів. Прилад призначений для визначення відстані до пошкодження, виявлення неоднорідностей хвильового опору та вимірювання відстані між дефектами кабелю за допомогою імпульсного методу рефлектометрії.

Рефлектометр РД-Мастер дозволяє досліджувати кабельні лінії завдовжки до 30 км. Для вимірювання передбачено декілька діапазонів — від 50 м до 30 км. Мінімальна роздільна здатність становить 20 см, заявлена похибка визначення відстані — 20 см.

Прилад використовує зондувальні імпульси амплітудою 12 В і тривалістю від 8 до 16 000 нс. Вихідний опір регулюється в межах 35–350 Ом, що дозволяє узгоджувати вимірювальний тракт із характеристиками досліджуваної кабельної лінії.

Для роботи зі складними сигналами передбачено фільтрацію перешкод. Рефлектометр підтримує двоканальні вимірювання, порівняння рефлектограм, визначення відстані між двома точками та збереження результатів у пам'яті.

Вбудована пам'ять розрахована на 256 вимірювань. Для передавання даних на комп'ютер використовується інтерфейс USB. Це дозволяє зберігати результати діагностики, аналізувати рефлектограми та формувати матеріали для технічної документації.

РД-Мастер має портативний корпус розміром 120 × 230 × 40 мм і масу 1 кг. Живлення здійснюється від чотирьох акумуляторів напругою 1,2 В кожен. Середній час автономної роботи становить приблизно 6 годин.

Для чого призначений рефлектометр РД-Мастер?

Під час експлуатації кабельних ліній можуть виникати обриви провідників, короткі замикання та інші порушення електричних характеристик. Якщо пошкодження розташоване всередині кабелю або на значній відстані від точки підключення, визначити його місце звичайним електровимірювальним приладом складно.

Цифровий рефлектометр дозволяє досліджувати електричні неоднорідності кабельної лінії та оцінювати відстань до них без необхідності послідовно розкривати окремі ділянки кабелю.

РД-Мастер використовується для таких завдань:

• Пошук обривів кабелю. Визначення відстані від точки підключення рефлектометра до місця порушення цілісності провідника.
• Діагностика коротких замикань. Виявлення ділянок зі значною зміною хвильового опору.
• Перевірка кабелів зв'язку. Дослідження стану мідних кабельних пар та їхніх електричних характеристик.
• Контроль силових кабелів. Пошук неоднорідностей і пошкоджень у знеструмлених кабельних лініях.
• Визначення відстані між дефектами. Вимірювання довжини ділянки між двома характерними точками рефлектограми.
• Перевірка кабельних з'єднань. Виявлення ділянок, де змінюється хвильовий опір лінії.
• Діагностика нестабільних несправностей. Спостереження за пошкодженнями, прояви яких змінюються з часом.
• Порівняльні вимірювання. Аналіз поточної рефлектограми та раніше збережених результатів.

Рефлектометр може застосовуватися під час монтажу, ремонту та технічного обслуговування кабельної інфраструктури. Його можливості особливо корисні для спеціалістів зв'язку, кабельних лабораторій, енергетичних підприємств і ремонтних служб.

Принцип роботи імпульсного рефлектометра

РД-Мастер працює за методом імпульсної рефлектометрії, який також називають TDR — Time Domain Reflectometry.

Прилад подає в кабель короткий електричний імпульс. Під час проходження лінією сигнал може відбиватися від ділянок, на яких змінюється хвильовий опір.

Такі зміни виникають, зокрема, у місцях обривів, коротких замикань, кабельних з'єднань та інших неоднорідностей.

Відбитий імпульс повертається до рефлектометра. За часом між відправленням сигналу та прийманням його відбиття прилад визначає відстань до відповідної точки кабельної лінії.

Для правильного розрахунку необхідно враховувати швидкість поширення електричного сигналу в конкретному кабелі. Вона залежить від конструкції провідників та ізоляційного матеріалу.

На дисплеї результат відображається у вигляді рефлектограми — графіка, що показує зміну відбитого сигналу залежно від відстані.

За формою та полярністю відбиття спеціаліст може оцінювати характер неоднорідності. Водночас остаточне визначення типу пошкодження залежить від параметрів кабелю, умов вимірювання та правильного тлумачення рефлектограми.

Вимірювання відстані до пошкодження на кабелях до 30 км

Для РД-Мастер у представленому виконанні зазначено такі діапазони вимірювання відстані:

• 50 м;
• 100 м;
• 200 м;
• 300 м;
• 500 м;
• 1 км;
• 2 км;
• 3 км;
• 5 км;
• 10 км;
• 20 км;
• 30 км.

Можливість вибору діапазону дозволяє адаптувати відображення рефлектограми до довжини досліджуваного кабелю.

Для коротких ліній доцільно використовувати менші діапазони, щоб детальніше розглядати розташування неоднорідностей. Для довгих кабелів вибирають відповідне більше значення.

Мінімальна роздільна здатність становить 20 см. Це характеристика деталізації визначення відстані, яку не слід плутати з гарантованою можливістю розділити будь-які два сусідні пошкодження.

Заявлена в картці товару похибка становить 20 см. Фактична точність визначення місця пошкодження також залежить від правильності встановлення параметрів поширення сигналу в кабелі.

Зондувальні імпульси тривалістю від 8 нс до 16 мкс

Рефлектометр РД-Мастер формує вимірювальні імпульси тривалістю від 8 до 16 000 нс, тобто до 16 мкс.

Тривалість імпульсу впливає на можливість дослідження кабельних ліній різної довжини та з різним загасанням сигналу.

Короткі імпульси використовуються під час детального дослідження ближніх неоднорідностей. Довші імпульси можуть бути корисними для діагностики протяжних ліній, у яких сигнал зазнає значного загасання.

Амплітуда зондувального імпульсу становить 12 В. Ця характеристика визначає рівень випробувального сигналу, який подається в кабель під час вимірювання.

Вибір тривалості імпульсу здійснюється з урахуванням довжини кабелю, характеру відбиття та рівня перешкод.

Регулювання вихідного опору від 35 до 350 Ом

Для РД-Мастер передбачено регулювання вихідного опору в межах 35–350 Ом.

Хвильовий опір кабельної лінії залежить від її конструкції та типу. Якщо вихідний опір рефлектометра суттєво відрізняється від хвильового опору кабелю, у точці підключення можуть виникати додаткові відбиття.

Можливість регулювання дозволяє краще узгоджувати вимірювальний тракт із досліджуваною лінією.

Це особливо важливо під час роботи з кабелями різних типів, коли необхідно отримати рефлектограму з чітко вираженими характерними точками.

Правильне узгодження разом із вибором тривалості імпульсу допомагає підвищувати інформативність вимірювання.

Двоканальні вимірювання та порівняння рефлектограм

РД-Мастер підтримує роботу з двома вимірювальними каналами — A та B. Це розширює можливості аналізу кабельних ліній, зокрема під час порівняння різних провідників або результатів перевірки.

Передбачені такі способи відображення:

• Рефлектограма каналу A.
• Рефлектограма каналу B.
• Одночасне відображення каналів A і B.
• Відображення різниці сигналів A–B.
• Порівняння поточної рефлектограми зі збереженою в пам'яті.

Порівняння сигналів допомагає помічати відмінності між кабельними парами та ділянками ліній. Наприклад, рефлектограма справної пари може використовуватися для зіставлення з результатом перевірки іншої пари аналогічної конструкції.

Функція відображення різниці A–B дозволяє виділяти відмінності між двома вимірювальними сигналами.

Також прилад підтримує порівняння результатів, записаних у пам'ять. Це корисно для повторного контролю кабелю після ремонту або технічного обслуговування.

Пошук нестабільних пошкоджень кабелю

Окремою функцією РД-Мастер є фіксація нестабільних, або «плаваючих», дефектів.

Такі несправності можуть проявлятися непостійно. Їхній вплив на електричні характеристики лінії змінюється з часом, тому під час одиничного вимірювання ознаки пошкодження можуть бути малопомітними.

Рефлектометр дозволяє спостерігати за змінами сигналу та визначати ділянки, де виникають відмінності між результатами вимірювань.

Крім цього, для приладу передбачено можливість оцінювання взаємного впливу кабельних пар і локалізації порушень їхньої симетрії.

Такі функції можуть бути корисними під час діагностики багатопарних кабелів зв'язку, коли пошкодження не супроводжується повним обривом провідника.

Фільтрація перешкод і робота з довгими кабелями

Під час діагностики протяжних кабельних ліній відбитий сигнал може послаблюватися через загасання в кабелі. Додатково на результати вимірювання впливають електричні перешкоди.

РД-Мастер оснащений функцією фільтрації, призначеною для зменшення впливу шумів на відображення рефлектограми.

Для приладу заявлено перекриване загасання не менш ніж 96 дБ. Ця характеристика важлива під час дослідження довгих кабельних ліній із високим загасанням сигналу.

Застосування фільтрації разом із вибором вимірювального діапазону, підсилення та тривалості імпульсу допомагає аналізувати слабкі відбиття.

При цьому можливість визначення конкретного пошкодження залежить від його характеру, параметрів кабелю та фактичного співвідношення корисного сигналу й перешкод.

Технічні характеристики рефлектометра РД-Мастер

Вбудована пам'ять на 256 вимірювань

РД-Мастер дозволяє зберігати до 256 результатів вимірювань. Це корисно під час перевірки декількох кабельних ліній або повторної діагностики одного об'єкта.

Збережені рефлектограми можна використовувати для порівняння з поточними результатами.

Наприклад, після ремонту кабелю спеціаліст може виконати повторне вимірювання та зіставити нову рефлектограму з тією, що була отримана до усунення несправності.

Можливість зберігати результати безпосередньо в приладі зручна під час виїзних робіт, коли немає потреби постійно підключати комп'ютер.

Підключення до комп'ютера через USB

Для передавання результатів вимірювання на ПК рефлектометр обладнаний інтерфейсом USB.

Програмне забезпечення дозволяє працювати зі збереженими рефлектограмами в цифровому та графічному вигляді.

Це допомагає організовувати архів вимірювань, аналізувати кабельні лінії після завершення виїзної перевірки та готувати матеріали для технічної звітності.

Крім передавання результатів, для РД-Мастер передбачена можливість оновлення програмного забезпечення.

До стандартного комплекту постачання входить компакт-диск із програмою. Сумісність цієї версії програмного забезпечення із сучасними операційними системами необхідно уточнити перед використанням.

Автономне живлення та портативне виконання

РД-Мастер розрахований на використання поза стаціонарним робочим місцем. Прилад живиться від чотирьох акумуляторів напругою 1,2 В.

Середня тривалість автономної роботи становить приблизно 6 годин. Фактичний час залежить від стану акумуляторів і режиму експлуатації.

Для заряджання та живлення передбачений зарядно-живильний пристрій, який входить до комплекту.

Габарити корпусу становлять 120 × 230 × 40 мм, маса — 1 кг. Такі характеристики дозволяють використовувати рефлектометр під час діагностики кабельних ліній безпосередньо на об'єкті.

Для транспортування передбачена сумка, у якій можна переносити основний прилад і вимірювальне приладдя.

Комплектація рефлектометра РД-Мастер

Відповідно до картки товару, стандартний комплект постачання містить:

• Цифровий рефлектометр РД-Мастер — 1 шт.
• Зарядно-живильний пристрій — 1 шт.
• Комплект вимірювальних проводів — 1 шт.
• Компакт-диск із програмним забезпеченням — 1 шт.
• Сумка для перенесення — 1 шт.
• Акумулятори — 4 шт.

Керівництво з експлуатації рефлектометра може надаватися в електронному вигляді.

Перед придбанням рекомендується уточнити фактичну комплектацію, тип установлених акумуляторів, наявність USB-кабелю та стан зарядно-живильного пристрою.

РД-Мастер як заміна рефлектометрів серії Р5

У вихідному описі РД-Мастер представлений як заміна низки раніше використовуваних кабельних рефлектометрів.

Серед моделей, які знято з виробництва, зазначені:

• Р5-1А;
• Р5-5;
• Р5-8;
• Р5-9;
• Р5-10;
• Р5-13;
• Р5-17;
• Р5-23.

Під час вибору заміни необхідно враховувати тип кабелів, діапазон вимірюваних відстаней, роздільну здатність, характеристики зондувального імпульсу та можливість роботи з рефлектограмами.

Якщо прилад використовується за затвердженою методикою вимірювання, окремо потрібно перевірити відповідність його метрологічних характеристик установленим вимогам.

Як вибрати кабельний рефлектометр для пошуку пошкоджень?

Під час вибору кабельного рефлектометра насамперед необхідно визначити тип лінії та її максимальну довжину. Для РД-Мастер у представленій картці зазначена верхня межа 30 км.

Другим важливим параметром є роздільна здатність. Вона впливає на деталізацію відображення відстані до характерних точок кабельної лінії.

Для протяжних ліній потрібно враховувати загасання сигналу, можливість регулювання тривалості імпульсу та наявність фільтрації перешкод.

Якщо необхідно досліджувати декілька кабельних пар або порівнювати результати до та після ремонту, корисними будуть двоканальний режим і пам'ять рефлектограм.

Також важливо оцінити автономність приладу, комплектність проводів, наявність USB-інтерфейсу та можливість оброблення результатів на комп'ютері.

Купити рефлектометр РД-Мастер в Україні

РД-Мастер — цифровий кабельний рефлектометр для вимірювання відстані до пошкоджень у кабелях зв'язку та силових кабельних лініях.

Прилад підтримує діапазони від 50 м до 30 км, зондувальні імпульси тривалістю 8–16 000 нс, регулювання вихідного опору 35–350 Ом, фільтрацію перешкод і збереження до 256 вимірювань.

Двоканальні вимірювання та порівняння рефлектограм допомагають аналізувати неоднорідності, оцінювати стан кабельних пар і визначати відстань між дефектами.

Можливість передавання даних через USB, автономне живлення та портативний корпус роблять рефлектометр придатним для роботи на кабельних об'єктах і в електротехнічних лабораторіях.

Перед тим як купити рефлектометр РД-Мастер в Україні, рекомендується уточнити виконання приладу, фактичну комплектацію, стан акумуляторів та актуальну вартість.
