Трасошукач-рефлектометр Poshuk 2200 для кабелів до 10 кВ

Poshuk 2200 — багатофункціональний комплект для пошуку та діагностики підземних кабельних ліній, який поєднує можливості трасошукача, кабельного рефлектометра та мультиметра. Обладнання призначене для роботи із силовими та кабелями зв’язку, зокрема з підземними силовими кабелями напругою до 10 кВ. Комплект дозволяє визначати відстань до місця обриву або короткого замикання, локалізувати витік струму на землю, знаходити напрямок прокладання кабелю та визначати глибину його залягання.

У режимі рефлектометра Poshuk 2200 забезпечує вимірювання відстані до пошкодження на протяжності до 8000 м. Доступні діапазони 240 м, 480 м, 1000 м, 2 км, 4 км та 8 км. Роздільна здатність за відстанню становить 0,5 м, а тестова сліпа зона заявлена на рівні 0 м. Ширина тестового імпульсу регулюється автоматично в межах від 96 нс до 10 мкс.

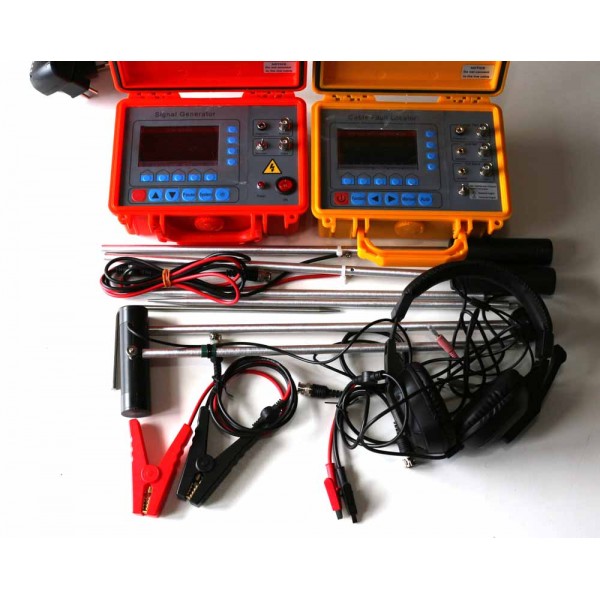

Комплект складається з двох основних приладів. Перший — пошуковий приймач, поєднаний із рефлектометром. До нього підключаються вимірювальні проводи, пошукова антена, пошуковий штир та навушники. Другий — пошуковий генератор сигналів, який також виконує функції мультиметра. Така конфігурація дає змогу виконувати різні види діагностики кабельної лінії одним комплектом.

Основні можливості Poshuk 2200

Трасошукач-рефлектометр Poshuk 2200 підтримує три основні способи пошуку несправностей і кабельної траси. Вибір режиму залежить від характеру пошкодження, стану кабелю та того, перебуває він під напругою чи знеструмлений.

• Рефлектометричний метод: визначення відстані до місця обриву або короткого замикання на знеструмленому кабелі.
• Пошук витоку та траси із генератором: локалізація витоку на землю, визначення напрямку та глибини прокладання підземного кабелю. Кабель при цьому має бути знеструмлений.
• Трасопошук без генератора: визначення місцезнаходження кабелю, який перебуває під напругою.

Поєднання цих режимів дозволяє використовувати комплект не тільки для визначення маршруту підземної лінії, але й для попередньої локалізації типових кабельних пошкоджень. Це особливо важливо, коли необхідно скоротити ділянку пошуку перед проведенням ремонтних або земляних робіт.

Рефлектометр до 8000 метрів

У режимі кабельного рефлектометра Poshuk 2200 може визначати відстань до місця пошкодження на довжині до 8000 м. Метод застосовується для локалізації обриву та короткого замикання в кабелі. Для такого вимірювання досліджувана кабельна лінія повинна бути знеструмлена.

Користувачеві доступні шість діапазонів вимірювання: 240 м, 480 м, 1000 м, 2 км, 4 км і 8 км. Можливість вибору діапазону дозволяє налаштувати рефлектометр відповідно до орієнтовної довжини кабельної лінії та характеру конкретної задачі.

Роздільна здатність за відстанню становить 0,5 м. Це означає, що рефлектометр дає змогу аналізувати положення характерних неоднорідностей кабелю з кроком 0,5 м у межах заявлених технічних можливостей приладу.

Нульова тестова сліпа зона

Для рефлектометра Poshuk 2200 заявлена тестова сліпа зона 0 м. Цей параметр важливий при пошуку дефектів, розташованих близько до точки підключення вимірювального обладнання.

Ширина тестового імпульсу регулюється автоматично в діапазоні 96 нс–10 мкс. Прилад підтримує автоматичний тест та ручний аналіз, тому користувач може вибрати спосіб роботи залежно від конкретної кабельної лінії та складності отриманої рефлектограми.

Пошук витоку струму на землю

Poshuk 2200 призначений для локалізації пошкоджень підземних кабелів, пов’язаних із витоком на землю. Для такого режиму в характеристиках зазначений діапазон опору ізоляції при пошкодженні від 0 до 0,5 МОм.

Комплект може використовуватися для пошуку витоку у високовольтних і низьковольтних підземних силових кабелях до 10 кВ, якщо опір ізоляції відносно землі становить менше 0,5 МОм. При цьому для локалізації використовується генератор і відповідне пошукове обладнання комплекту.

Заявлена точність визначення місця такого пошкодження становить не більше 1 м. Це дозволяє звузити ділянку пошуку перед розкриттям ґрунту та ремонтом пошкодженої кабельної лінії.

Визначення траси підземного кабелю

У режимі трасошукача Poshuk 2200 використовується для визначення напрямку проходження підземної кабельної лінії. Максимальна дальність виявлення заявлена до 8000 м, що відповідає максимальному діапазону рефлектометричного вимірювання.

Точність визначення траси становить не більше 0,2 м. Така функція корисна перед проведенням ремонтних, будівельних або земляних робіт, коли потрібно встановити фактичний маршрут прокладеного під землею кабелю.

Для пошуку з використанням генератора кабель повинен бути знеструмлений. Окремо передбачена можливість визначення траси без генератора, якщо кабель перебуває під напругою. Таким чином, комплект підтримує різні сценарії пошуку залежно від стану кабельної лінії.

Визначення глибини залягання кабелю

Poshuk 2200 дозволяє не тільки визначити напрямок траси, але й оцінити глибину прокладання підземного кабелю. Максимальна глибина в режимі трасошукача становить до 3 м.

Інформація про напрямок та глибину кабелю допомагає точніше планувати місце розкопування й зменшувати ризик пошкодження сусідніх комунікацій. Перед початком земляних робіт результати пошуку потрібно оцінювати відповідно до умов конкретного об’єкта та особливостей прокладання кабельної мережі.

Пошуковий генератор сигналів

До комплекту Poshuk 2200 входить окремий генератор сигналів, який використовується під час трасопошуку та локалізації витоку. Генератор формує сигнали з частотою 512 Гц і 1 кГц.

У характеристиках зазначені різні типи вихідного сигналу, зокрема синусоїдальний і модифікований, а також постійний та переривчастий режими. Наявність декількох варіантів сигналу дозволяє адаптувати пошукову систему до конкретної задачі та умов проходження кабельної траси.

Генератор також виконує функції мультиметра. У вихідному описі зазначена можливість вимірювання змінної та постійної напруги, а також опору ізоляції. Конкретні діапазони цих вимірювань на сторінці товару не наведені, тому при необхідності їх потрібно уточнювати окремо.

Пошуковий приймач із рефлектометром

Другим основним елементом комплекту є пошуковий приймач, у корпус якого інтегровано кабельний рефлектометр. До приймача можуть підключатися вимірювальні проводи, пошукова антена, пошуковий штир і навушники.

У рефлектометричному режимі приймач використовується для визначення відстані до обриву або короткого замикання. У режимі трасопошуку він приймає сигнал, що надходить від кабельної лінії, та допомагає оператору визначити її напрямок, глибину й місце пошкодження.

Застосування для силових кабелів до 10 кВ

Poshuk 2200 розрахований на роботу з кабелями зв’язку та силовими кабелями, включно з підземними силовими лініями напругою до 10 кВ. Комплект може використовуватися для пошуку обривів, коротких замикань, витоків на землю та траси кабелю.

У вихідному описі серед можливих сфер застосування зазначені кабелі вуличного освітлення, кабельні мережі на сільськогосподарських ділянках, об’єкти житлової нерухомості, промислові підприємства, гірничодобувні об’єкти, кабелі базових станцій зв’язку та інші силові кабельні мережі.

Обладнання може використовуватися як при плановому обслуговуванні, так і при пошуку конкретного пошкодження, коли необхідно визначити орієнтовне місце дефекту та маршрут кабелю перед ремонтом.

Технічні характеристики Poshuk 2200

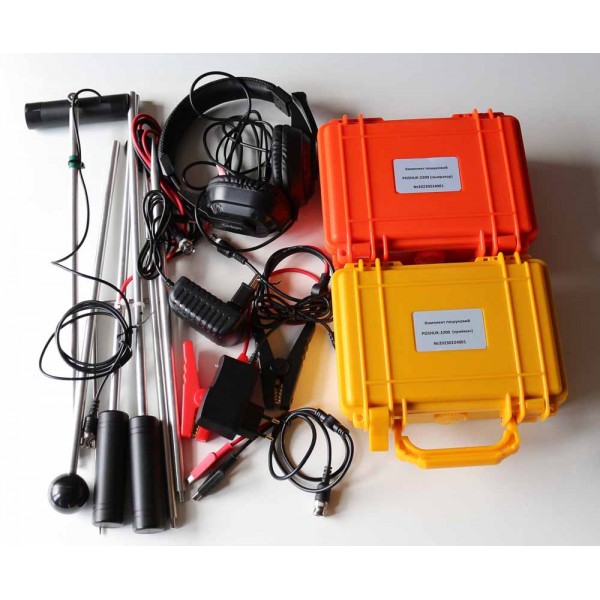

Комплектація Poshuk 2200

• пошуковий приймач — 1 шт.;
• генератор сигналів — 1 шт.;
• навушники — 1 шт.;
• зарядний пристрій — 2 шт.;
• пошукова антена — 1 шт.;
• штир заземлення — 1 шт.;
• комплект тестових проводів — 1 шт.;
• інструкція з експлуатації — 1 шт.;

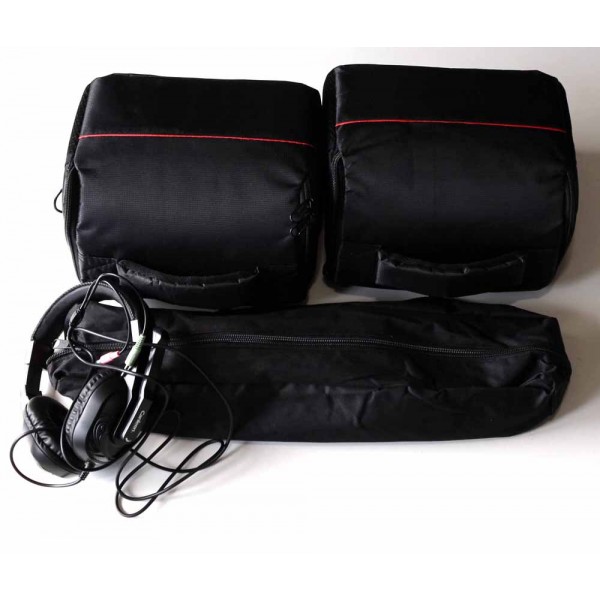

• сумка для перенесення — 3 шт.

Як вибрати режим пошуку несправності

Якщо потрібно визначити відстань до обриву або короткого замикання, використовується рефлектометричний режим. Кабель при цьому має бути знеструмлений. Дальність вимірювання вибирається відповідно до довжини лінії — від 240 м до 8 км.

Для пошуку витоку на землю, напрямку траси та глибини залягання використовується генератор разом із пошуковим приймачем. Такий спосіб також передбачає роботу зі знеструмленою кабельною лінією.

Якщо необхідно визначити положення кабелю, який перебуває під напругою, Poshuk 2200 може працювати в режимі трасошукача без використання генератора. Таким чином, оператор може вибрати відповідний спосіб пошуку залежно від стану лінії та типу задачі.

Poshuk 2200 — головне

Poshuk 2200 — комплект для комплексної діагностики та пошуку підземних кабельних ліній. Він поєднує трасошукач, кабельний рефлектометр і функції мультиметра та призначений для кабелів зв’язку й силових кабелів до 10 кВ.

У режимі рефлектометра максимальна дальність становить 8000 м, роздільна здатність — 0,5 м, тестова сліпа зона — 0 м. Під час трасопошуку максимальна глибина визначення кабелю становить до 3 м, точність траси — не більше 0,2 м. Для локалізації витоку на землю заявлена точність до 1 м при опорі ізоляції пошкодженої ділянки 0…0,5 МОм.

Комплект складається з окремого пошукового приймача з рефлектометром та генератора сигналів із функціями мультиметра. Генератор працює на частотах 512 Гц і 1 кГц. Poshuk 2200 може застосовуватися для пошуку обривів, коротких замикань, витоків на землю, визначення маршруту підземної кабельної лінії та глибини її залягання.
