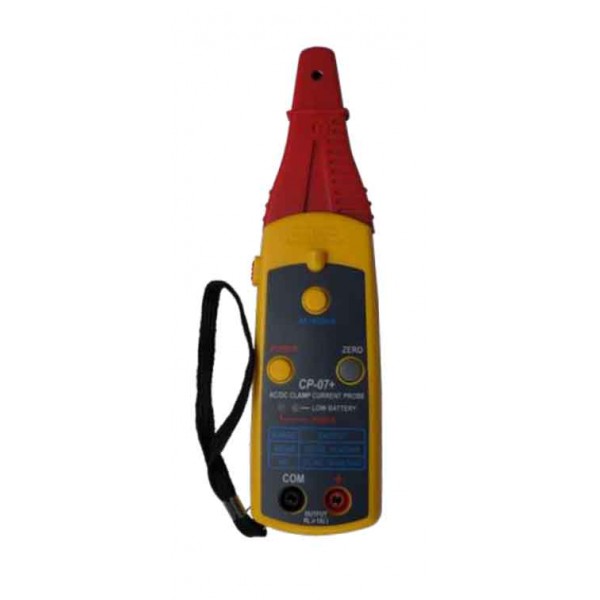

Струмовий пробник OWON CP-07+ для осцилографа та мультиметра до 4 А, 1 МГц

Струмовий пробник OWON CP-07+ призначений для вимірювання постійного та змінного струму в діапазонах до 400 мА та до 4 А. Прилад перетворює вимірюваний струм у пропорційний сигнал напруги, який можна подавати на осцилограф, мультиметр або вольтметр. Такий формат підключення дає змогу використовувати CP-07+ як спеціалізований вимірювальний аксесуар під час роботи з електронними колами, де важливо контролювати не лише величину струму, а й його зміну в часі.

Модель працює з постійним і змінним струмом та підтримує два діапазони вимірювання — 400 мА і 4 А. Для діапазону до 400 мА чутливість становить 1 мВ на 1 мА, а для діапазону до 4 А — 1 мВ на 10 мА. Завдяки цьому вихідний сигнал пробника можна зчитувати підключеним вимірювальним приладом відповідно до вибраного діапазону.

CP-07+ має частотну смугу до 1 МГц за рівнем 3 дБ. Це робить пробник придатним для спостереження за струмовими процесами за допомогою осцилографа в межах заявленої смуги. Максимальне розкриття губок становить 5 мм, тому пробник розрахований на охоплення окремих провідників відповідного діаметра.

Для чого потрібен струмовий пробник CP-07+

Звичайний мультиметр у режимі вимірювання струму часто потребує послідовного підключення до електричного кола. Струмовий пробник дає змогу організувати вимірювання іншим способом: провідник розміщується в губках пробника, а сам CP-07+ формує вихідний сигнал, який передається на осцилограф або вимірювальний прилад. Такий підхід особливо корисний під час перевірки та налагодження електронних пристроїв, коли необхідно спостерігати за струмом у конкретному провіднику.

Підключення до осцилографа дозволяє оцінювати зміну струму в часі в межах технічних можливостей пробника та осцилографа. Якщо ж потрібно отримати числове значення, CP-07+ можна підключати до мультиметра або вольтметра. В обох випадках важливо враховувати встановлений діапазон і відповідну чутливість пробника.

Вимірювання постійного струму

У режимі вимірювання постійного струму CP-07+ підтримує два робочі діапазони. Для струму до 400 мА заявлена точність становить ±1,5% показання ±5 одиниць молодшого розряду, а чутливість — 1 мВ/1 мА. Це означає, що струму 1 мА відповідає вихідний сигнал 1 мВ у вибраному діапазоні.

У діапазоні до 4 А точність для постійного струму також становить ±1,5% показання ±5 одиниць молодшого розряду. Чутливість змінюється до 1 мВ/10 мА. Під час роботи оператору необхідно враховувати це співвідношення при зчитуванні сигналу мультиметром, вольтметром або осцилографом.

Наявність встановлення нуля допомагає підготувати пробник до вимірювання постійного струму. Перед початком роботи важливо виконувати налаштування відповідно до інструкції з експлуатації та використовувати потрібний діапазон для конкретного вимірювального завдання.

Вимірювання змінного струму

Для змінного струму CP-07+ також має діапазони до 400 мА та до 4 А. У діапазоні 400 мА чутливість становить 1 мВ/1 мА, а заявлена точність — ±2,0% показання ±5 одиниць молодшого розряду. У діапазоні 4 А чутливість становить 1 мВ/10 мА з такою самою заявленою точністю для змінного струму.

Під час використання пробника разом з осцилографом можна спостерігати форму струмового сигналу в межах смуги пропускання CP-07+. Це важливо у випадках, коли одного числового значення недостатньо і потрібно бачити, як струм змінюється з часом. Заявлена частотна характеристика пробника — від постійного струму до 1 МГц за рівнем 3 дБ.

Підключення до осцилографа, мультиметра або вольтметра

Струмовий пробник CP-07+ може використовуватися з осцилографом, а також з мультиметром або вольтметром. У комплекті передбачені окремі вимірювальні проводи для різних варіантів підключення. Для роботи з мультиметром постачаються два тестові проводи типу «тато–тато», а для підключення до осцилографа — окремий вимірювальний провід.

Під час підключення важливо зіставити вибраний діапазон пробника з масштабом вимірювання на приладі. У режимі 400 мА вихід 1 мВ відповідає 1 мА струму. У режимі 4 А вихід 1 мВ відповідає 10 мА. Правильне врахування цього коефіцієнта потрібне для коректного читання результату.

Основні технічні характеристики OWON CP-07+

Що означає чутливість пробника

Чутливість показує співвідношення між струмом у провіднику та напругою на виході CP-07+. У діапазоні 400 мА співвідношення становить 1 мВ на 1 мА. Наприклад, вихідний сигнал 100 мВ у цьому режимі відповідає струму 100 мА. У діапазоні 4 А співвідношення становить 1 мВ на 10 мА, тому ті ж 100 мВ відповідають струму 1 А.

Цей принцип особливо важливий під час роботи з осцилографом, оскільки на екрані відображається напруга вихідного сигналу пробника. Щоб отримати значення струму, необхідно застосувати коефіцієнт, який відповідає вибраному діапазону CP-07+.

Конструкція та робочі параметри

Максимальне розкриття губок CP-07+ становить 5 мм. Тому перед вимірюванням необхідно переконатися, що провідник можна правильно розмістити в робочій частині пробника. Параметр розкриття губок є важливим при виборі аксесуара, оскільки визначає фізичний розмір провідника, який можна охопити.

Корпус пробника має розміри 215 × 36 × 58 мм, маса становить 200 г. Живлення здійснюється від батареї типу «Крона». Автономне живлення дозволяє використовувати CP-07+ як окремий активний вимірювальний аксесуар разом із сумісним осцилографом, мультиметром або вольтметром.

Заявлена робоча температура в картці товару становить від 0 до 40 °C. Під час експлуатації доцільно дотримуватися зазначеного температурного діапазону та вимог інструкції, щоб умови роботи відповідали специфікації пристрою.

Кому може підійти CP-07+

OWON CP-07+ орієнтований на задачі, де потрібно вимірювати відносно невеликі постійні або змінні струми до 4 А та передавати результат на осцилограф, мультиметр чи вольтметр. Пробник може бути корисним під час діагностики, перевірки та налагодження електронних вузлів, лабораторних робіт і сервісного обслуговування, якщо робочі параметри схеми відповідають діапазонам приладу.

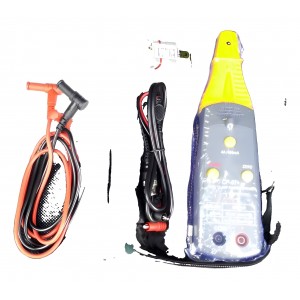

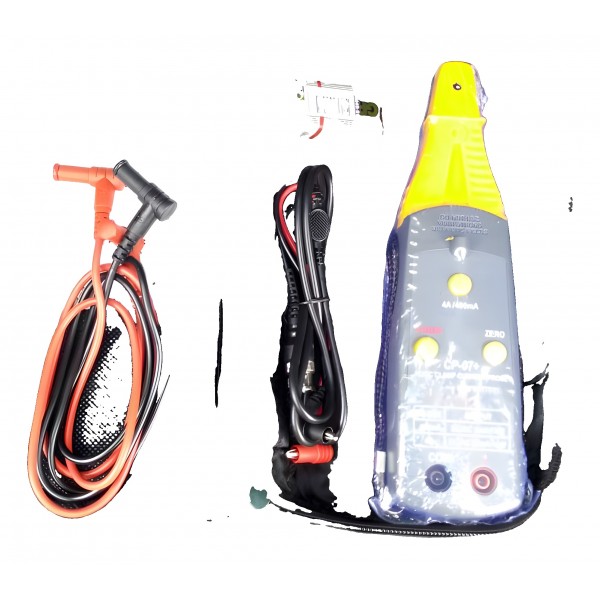

Комплект постачання струмового пробника CP-07+

• струмовий пробник CP-07+ — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• батарея типу «Крона» — 1 шт.;
• тестові проводи «пробник–мультиметр» типу «тато–тато» — 2 шт.;
• вимірювальний провід «пробник–осцилограф» типу «тато–тато» — 1 шт.

Переваги використання OWON CP-07+

Головна особливість CP-07+ — поєднання вимірювання AC/DC струму до 4 А з можливістю підключення до різних типів вимірювальних приладів. Два діапазони дозволяють працювати як зі струмами до 400 мА, так і зі значеннями до 4 А, а різна чутливість у кожному режимі спрощує узгодження вихідного сигналу з підключеним обладнанням.

Смуга до 1 МГц робить модель цікавою для осцилографічних вимірювань струму, коли необхідно бачити не лише одне значення, а й форму сигналу. Водночас можливість підключення до мультиметра або вольтметра дозволяє використовувати пробник і для традиційного зчитування величини струму через пропорційний вихідний сигнал.

Комплект постачання містить батарею та проводи для підключення до мультиметра й осцилографа, тому основні аксесуари для цієї комплектації входять до набору. Перед використанням необхідно ознайомитися з інструкцією, правильно вибрати діапазон і врахувати коефіцієнт перетворення відповідно до режиму 400 мА або 4 А.

Струмовий пробник CP-07+ для вимірювань до 4 А

Якщо для роботи потрібен струмовий пробник для осцилографа з вимірюванням постійного та змінного струму, OWON CP-07+ забезпечує діапазони 400 мА/4 А, смугу до 1 МГц і вихід із чутливістю 1 мВ/1 мА або 1 мВ/10 мА. Модель також можна використовувати разом із мультиметром чи вольтметром, що розширює варіанти застосування в лабораторних, сервісних і налагоджувальних роботах.
