Профілометр PCE-RT 2300 для вимірювання шорсткості поверхні

Профілометр PCE-RT 2300 — портативний вимірювальний прилад для визначення параметрів шорсткості поверхні. Модель підтримує вимірювання Ra, Rz, Rq, Rt та широкого набору інших параметрів, тому дає змогу комплексно оцінювати стан і профіль досліджуваної поверхні. Прилад призначений для роботи з різними деталями та може застосовуватися там, де необхідно контролювати якість поверхні після механічного оброблення або виконувати порівняльні вимірювання.

Однією з важливих конструктивних особливостей PCE-RT 2300 є знімний моторизований датчик. Він з'єднується з основним блоком кабелем, завдяки чому вимірювання можна виконувати не лише на відкритих плоских ділянках, а й на невеликих деталях або вузьких профілях, де використання приладу з жорстко закріпленим датчиком може бути незручним. У моторизованому модулі встановлено алмазний вимірювальний наконечник.

Результати вимірювань та налаштування відображаються на великому 3,5-дюймовому LCD-дисплеї. Сенсорний інтерфейс спрощує вибір параметрів, фільтрів і режимів роботи без використання великої кількості механічних клавіш. Профілометр підтримує підключення до ПК, що розширює можливості роботи з отриманими даними.

Можливості профілометра PCE-RT 2300

PCE-RT 2300 підтримує значну кількість параметрів шорсткості: Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz (JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1 та Mr2. Такий набір дає змогу використовувати один прилад для різних завдань контролю поверхні та отримувати не лише базові значення, а й додаткові характеристики профілю.

Діапазон вимірювання для параметра Rz становить від 0,02 до 320 мкм, а для Ra та Rq — від 0,005 до 32 мкм. Заявлена точність вимірювання становить ±10 %, повторюваність — ±6 %. Роздільна здатність залежить від вибраного діапазону: для ±20 мкм вона становить 0,01 мкм, для ±40 мкм — 0,02 мкм, а для ±80 мкм — 0,04 мкм.

Прилад підтримує вимірювання відповідно до стандартів ISO4287, ANSI b46.1, DIN4768 та JISb601. Передбачено декілька типів вимірювальних фільтрів: RC, PC-RC, Gaus і DP. Користувач також може вибирати значення Cut Off 0,25 мм, 0,8 мм або 2,5 мм залежно від конкретного завдання контролю.

Знімний моторизований датчик з алмазним наконечником

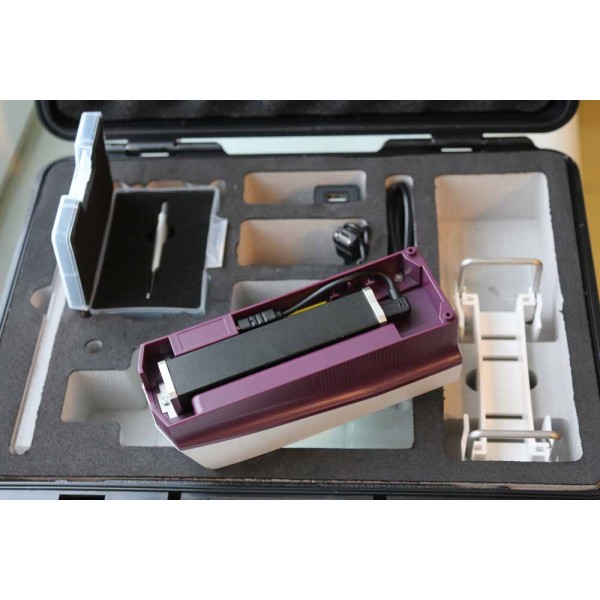

У PCE-RT 2300 моторизований вимірювальний модуль виконаний окремо від основного блока профілометра. Таке компонування особливо зручне під час роботи з деталями, геометрія яких не дозволяє розташувати весь прилад безпосередньо біля контрольованої ділянки. Датчик підключається до основного блока кабелем і переміщує вимірювальний наконечник уздовж поверхні із заданою швидкістю.

Вимірювальний елемент має алмазний наконечник із кутом конуса 90° та радіусом 5 мкм. Сила контакту датчика з поверхнею становить менше 4 мН. Швидкість переміщення залежить від установленого Cut Off: при 0,25 мм вона становить 0,135 мм/с, при 0,8 мм — 0,5 мм/с, а при 2,5 мм — 1 мм/с.

Максимальна довжина вимірювання становить 17,5 мм з урахуванням попереднього та завершального проходу. Передбачено вибір від одного до п'яти вимірювальних відрізків. Завдяки цьому параметри процесу можна налаштувати відповідно до характеристик поверхні та необхідного способу контролю.

Графічне відображення результатів

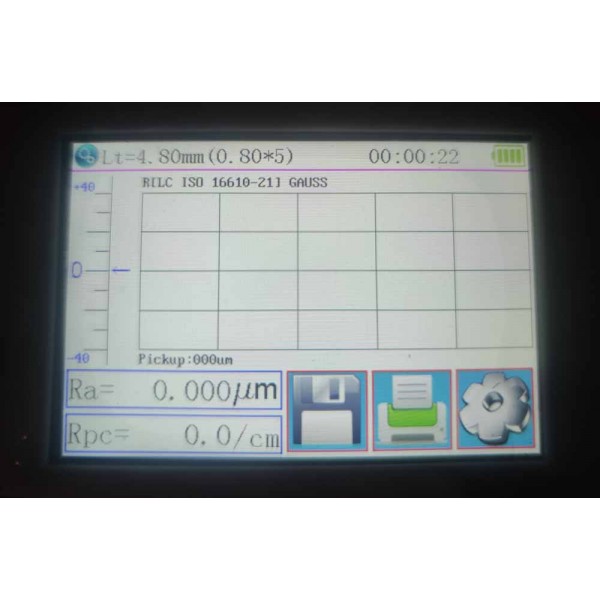

Профілометр PCE-RT 2300 не обмежується відображенням одного числового показника. Прилад підтримує графічне представлення первинного профілю, що містить шорсткість і хвилястість, профілю шорсткості, а також кривих навантаження. Це допомагає аналізувати не лише окреме значення вибраного параметра, а й характер зміни профілю на досліджуваній ділянці.

Сенсорний LCD-екран діагоналлю 3,5 дюйма використовується одночасно для перегляду результатів і керування налаштуваннями. Такий формат особливо зручний під час послідовного виконання декількох вимірювань, коли необхідно швидко змінювати параметри, фільтри або довжину контрольної ділянки.

Автономна робота та живлення

PCE-RT 2300 оснащений вбудованим літій-іонним акумулятором напругою 3,7 В. Заявлений час автономної роботи становить до 50 годин. Для живлення та заряджання може використовуватися USB-адаптер 5 В / 800 мА. Завдяки поєднанню акумуляторного та мережевого живлення профілометр можна використовувати як стаціонарно, так і під час виїзних вимірювань.

Робочий температурний діапазон приладу становить від -20 до +40 °C за відносної вологості до 90 %. Зберігати обладнання допускається за температури від -40 до +60 °C і відносної вологості до 90 %. Такі параметри необхідно враховувати під час організації вимірювань та зберігання профілометра.

Основні переваги та особливості

• вимірювання Ra, Rz, Rq, Rt та інших параметрів шорсткості;
• діапазон Rz від 0,02 до 320 мкм;
• діапазон Ra та Rq від 0,005 до 32 мкм;
• знімний моторизований датчик для роботи з невеликими деталями та вузькими профілями;
• алмазний вимірювальний наконечник;
• сенсорний інтерфейс;
• 3,5-дюймовий LCD-дисплей;
• графічне відображення профілю та кривих;
• фільтри RC, PC-RC, Gaus і DP;
• значення Cut Off 0,25 мм, 0,8 мм та 2,5 мм;
• підтримка стандартів ISO4287, ANSI b46.1, DIN4768 та JISb601;
• живлення від вбудованого Li-Ion акумулятора або USB-адаптера;
• автономна робота до 50 годин;
• можливість підключення до ПК.

Технічні характеристики PCE-RT 2300

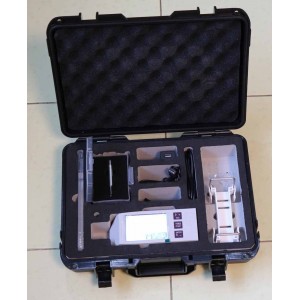

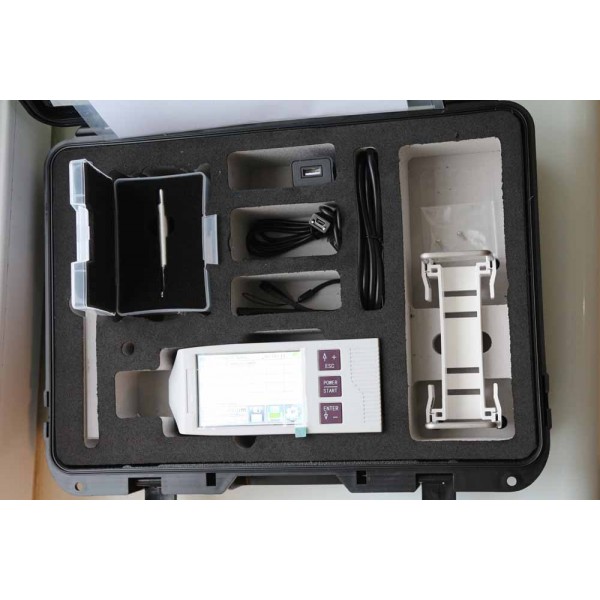

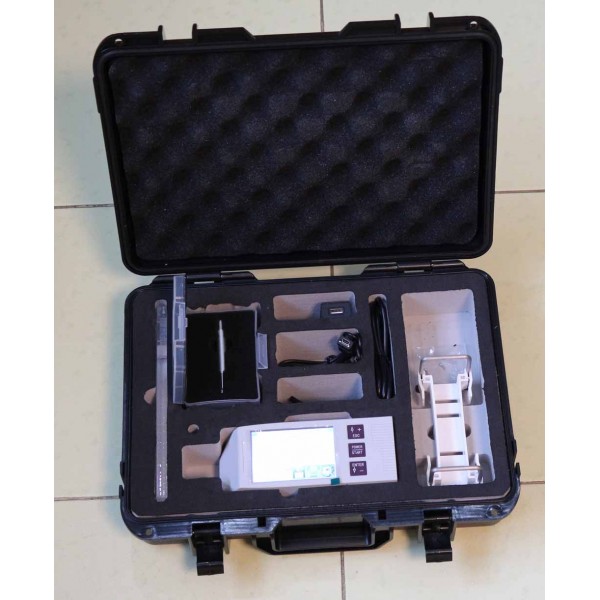

Комплектація профілометра

• профілометр PCE-RT 2300 — 1 шт.;
• мікрощуп — 1 шт.;
• знімний моторизований датчик — 1 шт.;
• кабель підключення моторизованого блока — 2 шт.;
• зарядний пристрій — 1 шт.;
• інтерфейсний кабель — 1 шт.;
• транспортний кейс — 1 шт.;
• інструкція — 1 шт.

Для яких завдань підходить PCE-RT 2300

Профілометр PCE-RT 2300 орієнтований на завдання, де потрібно отримувати кількісні характеристики шорсткості та контролювати профіль поверхні. Наявність великої кількості вимірюваних параметрів дає змогу адаптувати контроль до конкретних вимог, а підтримка декількох міжнародних стандартів робить налаштування приладу більш універсальним.

Знімний датчик особливо корисний під час контролю невеликих або конструктивно складних деталей. Основний блок не потрібно розміщувати безпосередньо на контрольованій поверхні: моторизований модуль з'єднаний із ним кабелем. Це спрощує доступ до тих зон, для яких моноблочна конструкція профілометра могла б створювати обмеження.

Значний діапазон вимірювання Rz, можливість визначення Ra, Rq та інших параметрів, вибір Cut Off, декілька фільтрів і графічне відображення результатів дозволяють використовувати PCE-RT 2300 для детального контролю шорсткості. При цьому портативне виконання та вбудований акумулятор дають змогу виконувати вимірювання без постійного підключення обладнання до мережі.

Контроль шорсткості з PCE-RT 2300

Під час вибору профілометра важливими є не лише межі вимірювання, а й доступність потрібних параметрів, тип датчика, довжина проходу та можливості налаштування вимірювального процесу. PCE-RT 2300 поєднує діапазон Rz до 320 мкм із підтримкою великого переліку параметрів і знімним моторизованим вимірювальним модулем.

Для роботи з різними поверхнями користувач може вибрати відповідний вимірювальний фільтр і Cut Off. Результати виводяться на LCD-дисплей, а графічні режими допомагають оцінювати форму отриманого профілю. Підтримка живлення від акумулятора та USB-адаптера дозволяє використовувати профілометр як у стаціонарних умовах, так і без безпосереднього доступу до мережевого живлення.

Таким чином, PCE-RT 2300 є портативним профілометром для вимірювання шорсткості поверхні з розширеним набором параметрів, сенсорним керуванням, графічним відображенням результатів та окремим моторизованим датчиком. Основні характеристики моделі — діапазон Rz 0,02...320 мкм, Ra і Rq 0,005...32 мкм, алмазний наконечник, підтримка ISO4287, ANSI b46.1, DIN4768 і JISb601 та автономна робота до 50 годин.
