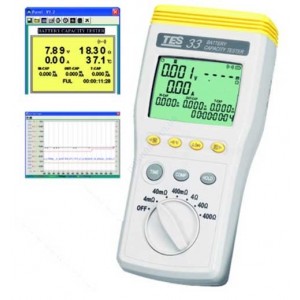

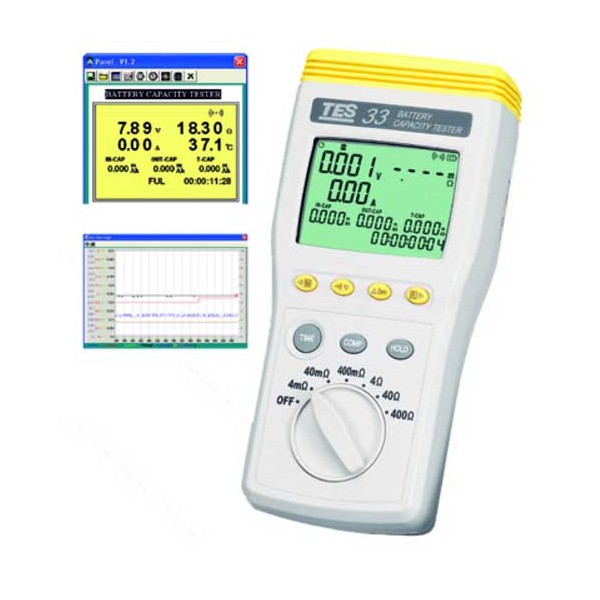

Тестер акумуляторів TES-33

TES-33 — портативний тестер акумуляторів, призначений для вимірювання основних параметрів лужних і свинцево-кислотних акумуляторних батарей. Прилад дає змогу визначати ємність акумуляторів у діапазоні від 0 до 1200 А·год, а також контролювати внутрішній опір, постійну напругу, струм і температуру. Важливою особливістю TES-33 є можливість виконувати вимірювання без повного розряджання акумулятора.

Тестер акумуляторів TES-33 розрахований на роботу з батареями номінальною напругою 6 В, 12 В і 24 В, при цьому робоча напруга акумуляторів може становити до 60 В. Такий діапазон дає змогу використовувати один прилад для перевірки різних акумуляторних систем без необхідності застосування окремих вимірювачів для кожного типу батареї.

Під час діагностики TES-33 дозволяє отримати одразу декілька важливих параметрів акумулятора. Користувач може контролювати його електричний опір, напругу, струм і температуру. Комплексне вимірювання допомагає отримати більше інформації про поточний стан батареї та оцінити її параметри без повного циклу розряджання.

Основні можливості тестера акумуляторів TES-33

Однією з ключових функцій TES-33 є вимірювання ємності акумуляторних батарей від 0 до 1200 А·год. Прилад призначений для перевірки перезаряджуваних лужних, свинцево-кислотних і компактних батарей. Вимірювання можна проводити без повного розряджання акумулятора, що спрощує процес контролю його параметрів.

• діапазон вимірювання ємності акумуляторів — від 0 до 1200 А·год;
• робоча напруга акумуляторів — до 60 В;
• вимірювання внутрішнього опору;
• вимірювання постійної напруги;
• вимірювання постійного струму;
• вимірювання температури акумулятора;
• контроль параметрів без повного розряджання батареї;
• вбудований компаратор;
• вбудована пам’ять для збереження результатів;
• автоматичне утримання та збереження даних;
• USB-інтерфейс для підключення до ПК;
• компактні габарити та маса 530 г разом із батареями.

Вимірювання внутрішнього опору акумулятора

TES-33 підтримує вимірювання опору в декількох діапазонах — від міліомних значень до 400 Ом. Це дозволяє використовувати прилад для контролю опору акумуляторів із різними електричними характеристиками. Для кожного діапазону передбачені відповідні роздільна здатність, точність і вимірювальний струм.

Наявність декількох діапазонів вимірювання опору дає змогу отримувати результати з відповідною роздільною здатністю залежно від параметрів досліджуваної батареї. Для найнижчого діапазону 4 мОм роздільна здатність становить 1 мкОм, а вимірювальний струм — приблизно 400 мА.

Вимірювання постійної напруги

Для контролю напруги акумуляторних батарей TES-33 має два основні вимірювальні діапазони — 6 В і 60 В. У діапазоні 6 В роздільна здатність становить 1 мВ, а в діапазоні 60 В — 10 мВ. Заявлена точність для обох діапазонів становить ± 0,1% ± 6 знаків.

Максимальний діапазон 60 В відповідає зазначеній робочій напрузі тестованих акумуляторів. Таким чином, TES-33 дозволяє одночасно з іншими параметрами контролювати фактичну постійну напругу батареї.

Вимірювання постійного струму

Тестер акумуляторів TES-33 підтримує вимірювання постійного струму ADC у двох діапазонах — до 60 А та до 600 А. Для вимірювання струму в комплекті передбачені кліщі-адаптер із максимальним діапазоном до 600 А.

У діапазоні до 60 А прилад забезпечує роздільну здатність 0,01 А, а в діапазоні до 600 А — 0,1 А. Це дає змогу контролювати струмові параметри акумуляторної системи разом із напругою, опором і температурою.

Контроль температури акумулятора

TES-33 також оснащений функцією вимірювання температури. Для цього в комплекті передбачений набір з’єднувальних проводів із затискачами та температурним датчиком. Температурний діапазон становить від -20 до +60 °C або від -4 до +140 °F.

Контроль температури доповнює основні електричні вимірювання та дозволяє фіксувати температурний параметр батареї під час перевірки. Роздільна здатність становить 0,1 °C у метричному режимі та 0,1 °F у режимі відображення температури за Фаренгейтом.

Вбудована пам’ять та збереження результатів

Для роботи з великим обсягом вимірювань TES-33 обладнаний внутрішньою пам’яттю. У ручному режимі можна зберігати до 999 значень. Для тривалого запису передбачене збереження до 6000 значень. Завдяки цьому користувач може фіксувати результати вимірювань і надалі переглядати збережені дані.

Прилад також має функцію автоматичного утримання та збереження даних. Це зручно під час послідовної перевірки параметрів акумуляторів, коли важливо не лише побачити поточне значення на дисплеї, а й зафіксувати його для подальшого аналізу.

Вбудований компаратор

У TES-33 передбачений вбудований компаратор із можливістю використання 99 значень налаштувань за опором і напругою. Функція компаратора дозволяє працювати із заздалегідь визначеними параметрами та порівнювати отримані результати вимірювання з установленими значеннями.

Поєднання компаратора, внутрішньої пам’яті та функції читання збережених результатів робить TES-33 зручним інструментом для послідовного контролю декількох акумуляторів або повторних вимірювань однієї батареї.

Підключення TES-33 до комп’ютера

Тестер акумуляторів TES-33 оснащений USB PC-інтерфейсом і підтримує роботу з програмним забезпеченням. У комплект поставки входить оптичний USB-кабель. Підключення до комп’ютера розширює можливості роботи з отриманими даними та доповнює вбудовані функції пам’яті самого приладу.

Таким чином, результати можна не лише контролювати безпосередньо під час вимірювання та зберігати у внутрішній пам’яті TES-33, а й передавати на ПК через передбачений виробником USB-інтерфейс.

З якими акумуляторами працює TES-33

Виробником заявлена можливість вимірювання параметрів перезаряджуваних лужних, свинцево-кислотних і компактних батарей. Діапазон вимірювання ємності становить від 0 до 1200 А·год, а робоча напруга тестованих акумуляторів може досягати 60 В.

Для акумуляторів із різними параметрами передбачені окремі діапазони вимірювання опору, напруги та струму. Це дозволяє використовувати TES-33 не тільки для контролю одного показника, а для комплексної перевірки декількох характеристик батареї одним портативним приладом.

Переваги тестера акумуляторів TES-33

• Вимірювання ємності до 1200 А·год. Прилад охоплює широкий діапазон ємності акумуляторних батарей.
• Робота з напругою до 60 В. TES-33 підтримує вимірювання постійної напруги в діапазонах 6 В і 60 В.
• Перевірка без повного розряджання. Для визначення параметрів не потрібно виконувати повний розряд акумуляторної батареї.
• Декілька вимірюваних параметрів. Один пристрій дозволяє контролювати опір, напругу, струм і температуру.
• Вимірювання струму до 600 А. У комплект входять кліщі-адаптер для роботи з відповідним діапазоном струму.
• Вбудована пам’ять. Ручне збереження підтримує до 999 значень, тривалий запис — до 6000 значень.
• Компаратор. Передбачено 99 значень налаштувань за опором і напругою.
• USB-інтерфейс. Прилад підтримує підключення до ПК через оптичний USB-кабель.
• Портативне виконання. Розміри приладу становлять 198 × 94 × 49 мм, маса з батареями — 530 г.

Загальні технічні характеристики TES-33

Комплектація тестера TES-33

TES-33 для комплексної перевірки акумуляторних батарей

TES-33 поєднує функції тестера ємності, вимірювача внутрішнього опору, вольтметра, вимірювача постійного струму та температури. Завдяки цьому основні параметри акумулятора можна контролювати одним приладом без необхідності повного розряджання батареї.

Можливість вимірювати ємність до 1200 А·год, працювати з напругою до 60 В і контролювати струм до 600 А дозволяє застосовувати TES-33 для батарей із різними електричними параметрами. Вбудована пам’ять, компаратор і USB-інтерфейс спрощують збереження, порівняння та подальшу роботу з отриманими результатами.

Прилад має портативний корпус розміром 198 × 94 × 49 мм і важить 530 г разом із батареями. До комплекту входять необхідні аксесуари для виконання основних вимірювань: струмові кліщі-адаптер до 600 А, з’єднувальні проводи із затискачами та температурним датчиком, оптичний USB-кабель, мережевий блок живлення, батареї та кейс для перенесення.

Якщо необхідний тестер акумуляторів для контролю ємності, внутрішнього опору, напруги, струму та температури, TES-33 дозволяє виконувати всі ці вимірювання в межах заявлених технічних характеристик і зберігати отримані результати у вбудованій пам’яті приладу.
