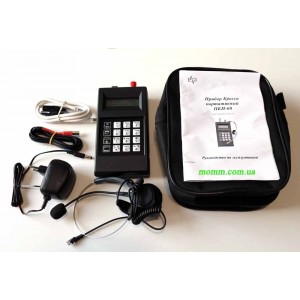

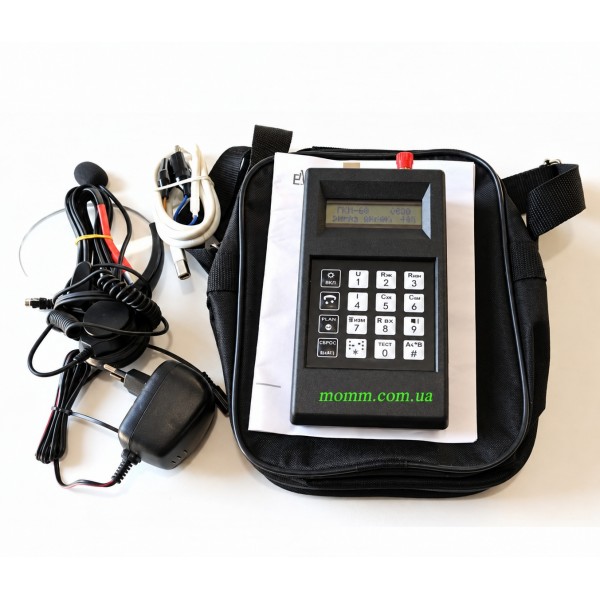

ПКП-60 — портативний прилад для роботи на телефонному кросі

ПКП-60 — переносний прилад для вимірювання параметрів абонентських ліній, індикації їхнього стану, ремонту й технічного обслуговування лінійного та станційного обладнання. Він призначений для роботи як на телефонному кросі, так і поза ним. Прилад поєднує вимірювальні функції, перевірку телефонних апаратів і засоби переговорного зв’язку.

За допомогою ПКП-60 можна перевіряти напругу, опір ізоляції, опір шлейфа, струм і ємність абонентської лінії. Передбачено аналіз короткого замикання та обриву, а також визначення відстані до місця пошкодження у відповідних режимах. Окремі функції дають змогу перевіряти набір номера, вимірювати параметри викличного сигналу та встановлювати розмовний зв’язок.

Постачання ПКП-60 припинено.

Призначення та основні можливості

Прилад призначений для фахівців, які обслуговують абонентські телефонні лінії та виконують роботи з лінійним і станційним обладнанням. Його функції охоплюють перевірку електричних параметрів, пошук окремих видів пошкоджень і контроль роботи телефонного апарата абонента. ПКП-60 також може працювати як переговорний пристрій для зв’язку з будь-яким телефонним апаратом.

• Комбінований тест абонентської лінії.
• Вимірювання постійної та змінної напруги.
• Перевірка опору ізоляції та аналіз короткого замикання.
• Вимірювання опору шлейфа й струму абонентської лінії.
• Автоматична компенсація опору вимірювального кабелю.
• Вимірювання ємності та аналіз обриву.
• Визначення відстані до замикання на землю або до обриву у відповідних режимах.
• Перевірка телефонного апарата з тональним чи імпульсним набором.
• Робота в режимі телефонного апарата, прослуховування, конференції та автовідповіді.
• Продзвонювання проводів і зв’язок із монтером на лінії.

Усі передбачені операції на лінії виконуються як зі звичайними, так і зі спареними абонентами. Завдяки цьому функціональні можливості приладу охоплюють обидва зазначені варіанти абонентського підключення.

Вимірювання напруги в абонентській лінії

ПКП-60 вимірює постійну напругу до 350 В і змінну напругу до 250 В. Вимірювання виконуються на проводах «а» та «б», а також між ними. Ці функції дають змогу перевіряти напругу під час діагностики абонентського підключення й обслуговування телефонної лінії.

Окремо передбачено вимірювання напруги станційної батареї. У режимі роботи з викличним сигналом прилад визначає його напругу та частоту. Таким чином, ПКП-60 використовується не лише для перевірки напруги на проводах, а й для контролю зазначених параметрів станційного живлення та виклику.

• Постійна напруга: вимірювання до 350 В.
• Змінна напруга: вимірювання до 250 В.
• Контроль напруги на проводах «а» та «б» і між ними.
• Вимірювання напруги станційної батареї.
• Вимірювання напруги та частоти викличного сигналу.

Перевірка ізоляції та визначення короткого замикання

Прилад вимірює опір ізоляції до 1 ГОм. Перевірка доступна для трьох напрямків: між проводом «а» та землею, між проводом «б» та землею, а також між проводами «а» і «б». Такий набір вимірювань дає змогу оцінювати ізоляцію кожного проводу відносно землі та ізоляцію між проводами абонентської пари.

Додатково ПКП-60 виконує аналіз на коротке замикання. Для випадку замикання на землю передбачено визначення відстані до місця пошкодження. Ця функція доповнює вимірювання опору ізоляції та використовується під час пошуку аварійної ділянки лінії.

Контроль ізоляції й визначення відстані до пошкодження мають різне призначення: вимірювання опору характеризує стан ізоляції, а визначення відстані допомагає встановити розташування замикання на землю. Обидві операції входять до переліку можливостей приладу для діагностики абонентських ліній.

Опір шлейфа, струм та компенсація вимірювального кабелю

ПКП-60 вимірює опір шлейфа й струм абонентської лінії. Ці параметри доповнюють результати перевірки напруги та ізоляції, надаючи фахівцю дані про електричний стан лінії. Для загальної перевірки також передбачено окремий комбінований тест.

У приладі реалізовано автоматичну компенсацію опору вимірювального кабелю. Ця функція враховує опір кабелю, яким ПКП-60 підключається до об’єкта вимірювання. Компенсація є окремою заявленою можливістю приладу поряд із вимірюванням параметрів самої абонентської лінії.

Поєднання контролю струму, опору шлейфа та ізоляції дає змогу використовувати ПКП-60 для різних вимірювальних операцій під час технічного обслуговування. Потрібну перевірку обирають відповідно до параметра, який необхідно визначити.

Вимірювання ємності та пошук обриву

Діапазон вимірювання ємності сягає 30 мкФ. ПКП-60 вимірює ємність між проводом «а» та землею, між проводом «б» та землею, а також між проводами «а» і «б». Отже, для ємнісних вимірювань передбачено ті самі три напрямки перевірки, що й для контролю опору ізоляції.

Додатково прилад аналізує лінію на наявність обриву та визначає відстань до його місця. Ці можливості призначені для діагностики порушення цілісності лінії й пошуку відповідної ділянки пошкодження.

• Вимірювання ємності до 30 мкФ.
• Перевірка ємності кожного проводу відносно землі.
• Вимірювання ємності між проводами абонентської пари.
• Аналіз лінії на обрив.
• Визначення відстані до місця обриву.

Функції пошуку обриву та замикання на землю стосуються різних видів несправностей. У ПКП-60 вони доповнюють відповідні вимірювальні режими, даючи змогу перейти від перевірки параметрів до визначення відстані до пошкодження.

Перевірка телефонного апарата абонента

ПКП-60 має режим перевірки телефонного апарата. Прилад формує індукторний сигнал частотою 25 Гц для виклику абонента та забезпечує можливість розмови з ним. Це дає змогу виконувати перевірку апарата й використовувати розмовний зв’язок у межах одного режиму роботи.

Під час перевірки набору номера прилад визначає цифру, набрану на телефонному апараті, як у тональному, так і в імпульсному режимі. Для імпульсного набору додатково вимірюються тривалість імпульсів і пауз у серії. Окремо передбачено вимірювання тривалості сигналу FLASH.

• Виклик абонента індукторним сигналом 25 Гц.
• Розмова з абонентом.
• Визначення набраної цифри в тональному режимі.
• Визначення набраної цифри в імпульсному режимі.
• Вимірювання тривалості імпульсів і пауз у серії при імпульсному наборі.
• Вимірювання тривалості сигналу FLASH.

Для виклику абонента, який не поклав слухавку на важільний перемикач, прилад формує в лінію фонічний сигнал частотою 800 Гц. Ця функція передбачена окремо від індукторного виклику сигналом 25 Гц.

Режим телефонного апарата та переговорний зв’язок

ПКП-60 може працювати як телефонний апарат із тональним або імпульсним набором номера. У цьому режимі передбачено генерування сигналу FLASH тривалістю 150–1000 мс. Підтримка обох способів набору дає змогу обирати відповідний режим роботи приладу.

Також доступне підключення до лінії в режимах «прослуховування» та «конференція». Для робіт безпосередньо на лінії передбачено режим «виклик із лінії», який використовується для продзвонювання проводів і зв’язку з монтером. Перелік комунікаційних функцій доповнює режим автовідповіді.

Переговорні можливості ПКП-60 пов’язані з його основним призначенням — обслуговуванням телефонних ліній та обладнання. Прилад може забезпечувати зв’язок між собою і телефонним апаратом, а також використовуватися для спілкування з фахівцем, який працює на лінії.

Живлення та габарити ПКП-60

Прилад працює від чотирьох акумуляторів типу АА, розміщених усередині корпусу. Також передбачено живлення від мережі змінного струму 220 В через адаптер 6 В / 0,5 А. Адаптер одночасно виконує функцію зарядного пристрою для внутрішніх акумуляторів.

Габарити ПКП-60 становлять 18 × 10 × 4,5 см. Переносне виконання та акумуляторне живлення відповідають призначенню приладу для робіт на кросі й поза ним. Мережеве живлення є другим передбаченим варіантом роботи.

• Автономне живлення: чотири акумулятори типу АА.
• Розташування акумуляторів: усередині корпусу.
• Мережеве живлення: 220 В через адаптер.
• Параметри адаптера: 6 В / 0,5 А.
• Заряджання внутрішніх акумуляторів: через адаптер.
• Габарити приладу: 18 × 10 × 4,5 см.

Прилад для вимірювань і обслуговування телефонних ліній

ПКП-60 об’єднує контроль електричних параметрів абонентської лінії, перевірку телефонного апарата та переговорні функції. Його застосовують для вимірювання напруги, опору, струму й ємності, аналізу короткого замикання та обриву, перевірки набору номера і роботи з викличними сигналами.

Під час вибору приладу для конкретного завдання слід враховувати потрібний вид вимірювання: постійна напруга вимірюється до 350 В, змінна — до 250 В, опір ізоляції — до 1 ГОм, ємність — до 30 мкФ. Для перевірки телефонних апаратів доступні тональний та імпульсний режими, а для організації зв’язку — робота як телефонного й переговорного пристрою.
