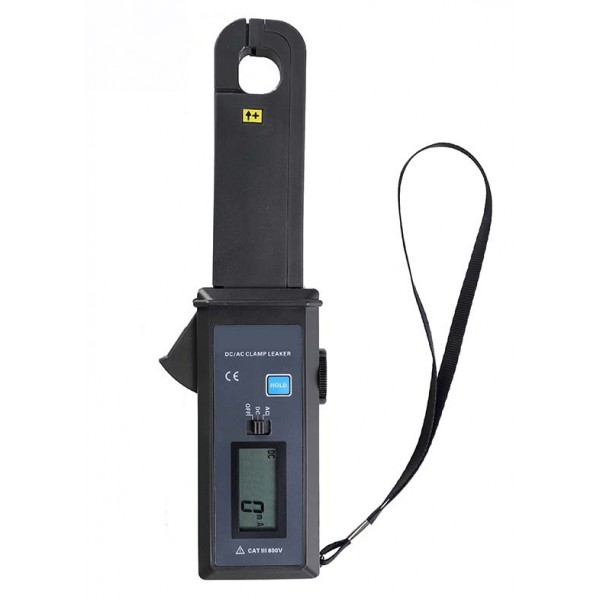

Струмовимірювальні кліщі ALT-106 для вимірювання струму витоку AC/DC

Струмовимірювальні кліщі ALT-106 призначені для вимірювання постійного та змінного струму, а також для контролю струмів витоку в електричних колах. Прилад працює в діапазоні від 0 до 60 А AC/DC та забезпечує роздільну здатність 1 мА, що дозволяє використовувати його не лише для вимірювання робочих струмів, а й для пошуку небажаного споживання електроенергії та витоків струму.

Кліщова конструкція дає змогу виконувати вимірювання без безпосереднього підключення вимірювальних щупів у розрив електричного кола. ALT-106 може застосовуватися під час обслуговування електроустановок, побутових електроприладів, блоків живлення, вимірювальної техніки, автомобільного електрообладнання та інших систем, де необхідно визначити величину постійного або змінного струму.

Одне з основних призначень моделі — вимірювання струму витоку. Прилад може використовуватися для пошуку причин розряджання автомобільного акумулятора, перевірки електричного обладнання, контролю систем ПЗВ і заземлення, а також визначення фактичного струму споживання різних електричних пристроїв.

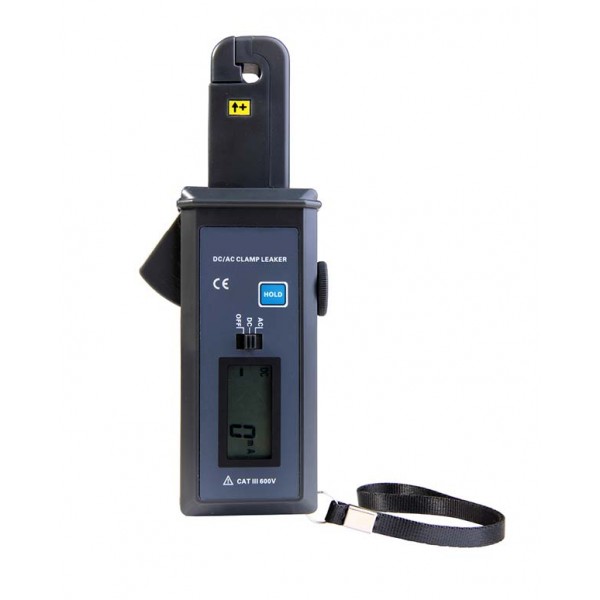

Основні можливості кліщів ALT-106

ALT-106 поєднує можливість вимірювання змінного та постійного струму в одному портативному приладі. Діапазон вимірювання становить до 60 А, а роздільна здатність 1 мА дозволяє контролювати відносно невеликі значення струму. Заявлена точність вимірювання становить ±2% + 5 знаків.

Вимірювальні кліщі підтримують автоматичний вибір діапазону. Результати відображаються на 4-розрядному LCD-дисплеї розміром 35 × 21,5 мм. Швидкість оновлення результатів становить приблизно два вимірювання за секунду, що полегшує спостереження за змінами струму під час перевірки обладнання.

Для змінного струму робочий частотний діапазон становить від 45 до 400 Гц. Під час вимірювання постійного струму передбачена індикація полярності. Для отримання коректного результату провідник під час вимірювання рекомендовано розташовувати в центрі вимірювального захвату.

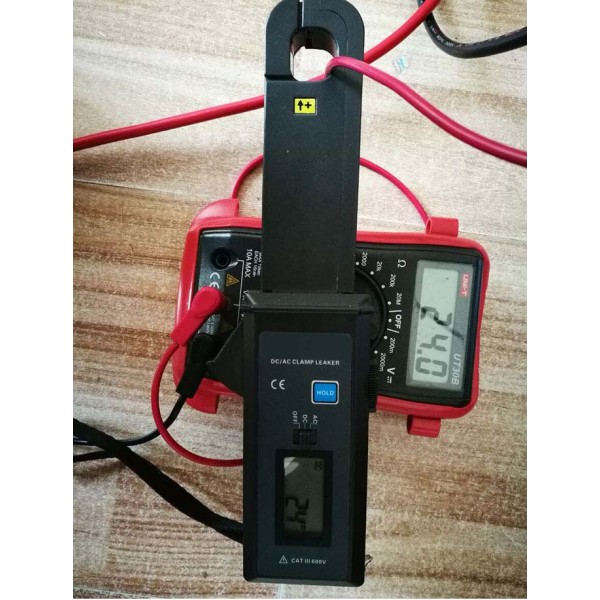

Вимірювання постійного та змінного струму до 60 А

Кліщі ALT-106 розраховані на вимірювання AC/DC струму від 0 до 60 А. Завдяки цьому один прилад можна використовувати в колах постійного та змінного струму. Це актуально під час діагностики електричних установок, транспортних засобів, джерел живлення, побутової техніки та іншого електрообладнання.

Роздільна здатність 1 мА AC/DC особливо важлива під час пошуку струмів витоку та невеликого паразитного споживання. У таких випадках звичайного вимірювання великих струмів недостатньо: необхідно бачити значення в міліамперах і порівнювати споживання окремих ділянок електричного кола.

Діаметр захвату для ALT-106 становить 7 мм. Невелика зона захвату орієнтована на роботу з окремими провідниками, де важливе точне визначення струму, що проходить через конкретний електричний ланцюг.

Пошук струму витоку в автомобілі

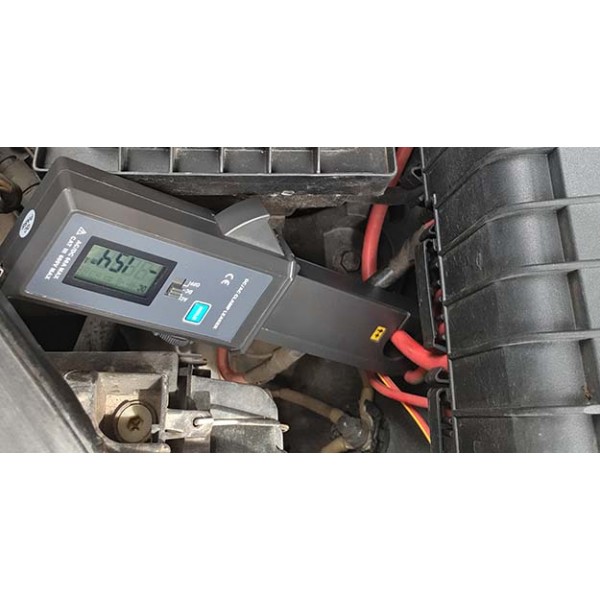

Одним із практичних варіантів застосування ALT-106 є пошук струму витоку в автомобілі. Навіть коли автомобіль припаркований, частина його електронних систем може продовжувати споживати електроенергію. Сигналізація, електронні блоки та інше обладнання створюють певне фонове споживання.

В інформації до приладу зазначено, що для автомобіля в режимі стоянки типовим вважається споживання приблизно 30–50 мА, а в автомобілях із великою кількістю електроніки воно може досягати близько 80 мА. Якщо споживання припаркованого автомобіля перевищує 100 мА, це може бути приводом для додаткової перевірки електрообладнання.

Значне постійне споживання призводить до прискореного розряджання акумуляторної батареї. Якщо автомобіль регулярно залишається із недостатньо зарядженим акумулятором, ресурс батареї може скорочуватися. За допомогою ALT-106 можна послідовно перевіряти відповідні провідники та визначати, в якій частині електросистеми спостерігається підвищене споживання.

Такий спосіб діагностики може бути корисним для пошуку електричного споживача, який продовжує працювати після вимкнення основного обладнання автомобіля. Кліщі охоплюють провідник, після чого на дисплеї відображається величина струму. Порівнюючи показання на різних ділянках, можна локалізувати напрямок пошуку несправності або небажаного споживання.

Контроль електроустановок, ПЗВ і заземлення

ALT-106 також призначені для перевірки електроустановок та контролю струмів витоку. Прилад може застосовуватися під час перевірки систем ПЗВ і заземлення, а також для визначення струму споживання електричних пристроїв.

Можливість вимірювання без розриву провідника робить кліщовий метод зручним для діагностичних робіт. Вимірювання можна виконувати на окремому провіднику, розмістивши його в центрі захвату кліщів. Це дозволяє швидко переходити між різними ділянками електричної системи та порівнювати отримані показання.

Серед заявлених сфер застосування ALT-106 — електроустановки, побутові електроприлади, різні електронні пристрої, блоки живлення та вимірювальне обладнання. Також прилад може використовуватися у метрології, сфері зв'язку та науково-дослідних лабораторіях.

Пам'ять результатів і передача даних на ПК

Кліщі ALT-106 оснащені пам'яттю на 99 значень. Отримані результати можна зберігати безпосередньо в пам'яті приладу, а потім передавати на комп'ютер через інтерфейс RS-232. Така функція корисна, коли необхідно виконати серію вимірювань, зафіксувати показання та надалі працювати з ними на ПК.

У комплекті передбачені кабель RS-232 та диск із програмним забезпеченням. Таким чином, функціональність ALT-106 не обмежується лише переглядом поточного значення струму на дисплеї — результати можна зберігати для подальшого аналізу.

Для фіксації поточного показання передбачена функція Hold. Вона дозволяє утримати результат на екрані, що зручно у випадках, коли дисплей складно переглядати безпосередньо під час вимірювання.

Дисплей та автоматичні функції

Результати вимірювання відображаються на чотирирозрядному LCD-дисплеї. При перевищенні допустимого діапазону прилад показує індикацію OL. Передбачена також індикація розрядження батареї при напрузі менш ніж 7,2 В.

Для економії заряду джерела живлення ALT-106 автоматично вимикається приблизно через 5 хвилин бездіяльності. Живлення здійснюється від батареї типу «Крона» 9 В. Заявлений струм споживання приладу становить 10 мА.

Автоматичний вибір діапазону спрощує проведення вимірювань, оскільки користувачеві не потрібно вручну перемикати межі залежно від очікуваного значення струму.

Технічні характеристики ALT-106

Комплектація

Відповідно до інформації в картці товару, комплект постачання включає:

• струмовимірювальні кліщі ALT-106 або ALT-106A (подовжені) — 1 шт.;
• кейс для перенесення — 1 шт.;
• кабель RS-232 — 1 шт.;
• диск із програмним забезпеченням — 1 шт.;
• інструкція — 1 шт.

Для яких завдань підходять ALT-106

Струмові кліщі ALT-106 можуть використовуватися там, де потрібно виміряти постійний або змінний струм до 60 А без прямого включення вимірювального приладу в розрив кола. Особливо корисною є можливість вимірювання в міліамперному діапазоні з роздільною здатністю 1 мА.

Прилад орієнтований на завдання, пов'язані з пошуком витоків струму, контролем споживання електроенергії автомобільним та іншим електрообладнанням, перевіркою ПЗВ і систем заземлення, вимірюванням струму електроустановок, побутових приладів, блоків живлення та вимірювальної апаратури.

Наявність пам'яті на 99 результатів, функції Hold та інтерфейсу RS-232 розширює можливості використання ALT-106 під час серійних вимірювань. Прилад дозволяє не тільки побачити поточне значення на дисплеї, а й зберегти результати для подальшої передачі на комп'ютер.

ALT-106 — кліщі для діагностики струмів витоку

ALT-106 — це портативні кліщі для вимірювання струму витоку AC/DC та струмів до 60 А. Поєднання міліамперної роздільної здатності, автоматичного вибору діапазону, пам'яті результатів і можливості передачі даних на ПК робить модель придатною для діагностичних та контрольних вимірювань у різних електричних системах.

Прилад може бути корисним під час пошуку причин розряджання автомобільного акумулятора, перевірки фактичного споживання електроприладів, контролю електроустановок та інших робіт, де необхідно визначити величину постійного або змінного струму без розриву провідника.
