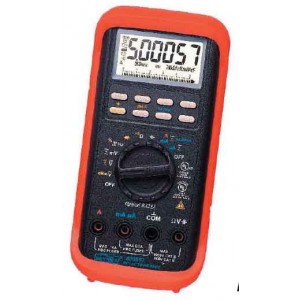

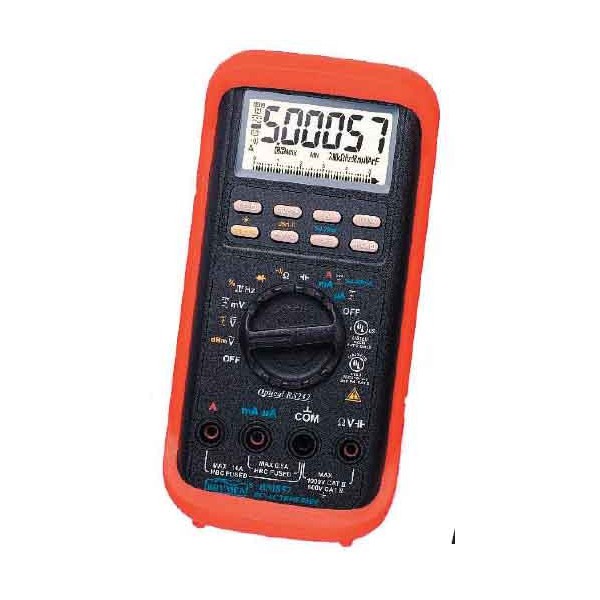

Цифровий мультиметр Brymen BM-859

Brymen BM-859 — професійний цифровий мультиметр промислового класу для точного вимірювання електричних параметрів, діагностики електроніки, електрообладнання та систем автоматизації. Прилад поєднує високу роздільну здатність, вимірювання True RMS, широкий частотний діапазон, двоканальний контроль температури, роботу зі струмовою петлею 4–20 мА та можливість передавання даних через оптичний інтерфейс RS-232. Такий набір функцій робить BM-859 універсальним інструментом для сервісних, лабораторних і промислових вимірювань, де важливі не лише базові значення напруги, струму й опору, а й аналіз змінних сигналів та додаткових параметрів.

Основний цифровий дисплей має розрядність до 50 000 відліків, а під час вимірювання постійної напруги доступний режим підвищеної роздільної здатності до 500 000 відліків. Для частоти передбачено індикацію до 999 999 відліків. Поряд із цифровим значенням працює 42-сегментний аналоговий барграф зі швидкістю оновлення до 60 разів за секунду. Він допомагає швидко відстежувати нестабільність, плавні зміни та короткочасні коливання сигналу, коли лише числової індикації недостатньо.

Точні вимірювання напруги та True RMS

Мультиметр Brymen BM-859 вимірює постійну й змінну напругу в діапазонах 500 мВ, 5 В, 50 В, 500 В і 1000 В. Для постійної напруги на діапазонах 500 мВ, 5 В і 50 В базова похибка становить ±(0,02% + 2 розряди), що дає змогу використовувати прилад там, де потрібна підвищена точність. Максимальна роздільна здатність при вимірюванні DCV становить 0,001 мВ.

Для змінних сигналів реалізовано вимірювання True RMS у режимах AC та AC+DC. Смуга вимірювання напруги сягає 100 кГц, завдяки чому прилад придатний для роботи не лише з синусоїдальними сигналами мережевої частоти, а й зі складнішими формами сигналу в електронних та промислових системах. Окремий фільтр 50/60 Гц дає змогу зменшувати вплив мережевих завад під час вимірювань у середовищах із підвищеним рівнем електричних перешкод.

Вимірювання струму, опору, ємності та частоти

BM-859 підтримує вимірювання постійного та змінного струму в діапазонах від мікроампер до 10 А. Для короткочасних вимірювань допускається струм до 20 А протягом 30 секунд. Для змінного струму та комбінованого режиму AC+DC робоча смуга частот сягає 10 кГц. Це розширює можливості приладу під час діагностики джерел живлення, перетворювачів, приводів та інших електричних вузлів, де форма струму може відрізнятися від ідеальної синусоїди.

Діапазон вимірювання опору охоплює значення від 500 Ом до 50 МОм із максимальною роздільною здатністю 0,01 Ом. Вимірювання ємності виконується на діапазонах від 50 нФ до 9999 мкФ. Для перевірки частотних параметрів передбачено два режими: вимірювання синусоїдального сигналу до 200 кГц і логічних сигналів до 2 МГц. Також доступне вимірювання коефіцієнта заповнення в межах 0,1–99,9%.

Для швидкої перевірки електричних кіл прилад має звуковий тест цілісності з часом відгуку менш ніж 100 мкс. Режим перевірки діодів працює в діапазоні до 5 В із тестовою напругою 3,5 В і вимірювальним струмом 0,8 мА. Це дає змогу використовувати мультиметр не лише для загальних електричних вимірювань, а й для оперативної перевірки компонентів та з’єднань.

Двоканальне вимірювання температури

Однією з функціональних особливостей Brymen BM-859 є двоканальне вимірювання температури. Прилад підтримує режими T1, T2 і T1–T2, тобто може показувати температуру на двох каналах та різницю між ними. Діапазон становить від -50 до +1000 °C, також доступне відображення у градусах Фаренгейта. Такий режим корисний, коли потрібно одночасно контролювати дві точки або оцінювати температурний перепад між елементами системи.

Функції для промислової автоматики

Для обслуговування та перевірки систем керування BM-859 має режим тестування струмової петлі 4–20 мА. Результат може відображатися у відсотках від 0,00 до 100,00%, що спрощує оцінювання сигналів датчиків, перетворювачів та інших пристроїв промислової автоматики. Додатково мультиметр вимірює рівень у dBm. Для цього можна вибирати опір навантаження з набору значень від 4 до 1200 Ом, що розширює можливості роботи з різними електричними та сигнальними колами.

Якщо потрібен близький за класом прилад із дещо іншим набором характеристик, у каталозі також представлений мультиметр Brymen BM-857. BM-859 вирізняється підвищеною базовою точністю вимірювання постійної напруги, широкою смугою True RMS для напруги та підтримкою двоканального вимірювання температури.

Режими HOLD, RECORD, CREST і відносні вимірювання

Для роботи з нестабільними або короткочасними сигналами передбачено кілька службових режимів. HOLD фіксує поточний результат на дисплеї. RECORD дає змогу відстежувати мінімальне, максимальне значення та різницю MAX–MIN. Режим CREST призначений для реєстрації пікових значень напруги та струму для імпульсів тривалістю понад 0,8 мс. Відносний режим Δ зручний для порівняння поточного результату з опорним значенням.

Перемикання діапазонів може виконуватися автоматично або вручну. Це дає змогу обирати між швидкою повсякденною роботою та контрольованим вимірюванням у заданому діапазоні. Окрема функція швидкого переходу до вимірювання частоти дозволяє переглядати частотну складову під час вимірювання напруги або струму.

Інтерфейс RS-232 та робота з ПК

Мультиметр оснащений оптичним інтерфейсом RS-232 для передавання результатів вимірювань на комп’ютер. Такий спосіб зв’язку забезпечує гальванічне розділення приладу та ПК. Інтерфейс і відповідне програмне забезпечення належать до додаткового оснащення, тому їх комплектацію варто уточнювати окремо. Підключення до комп’ютера корисне для тривалішого спостереження за параметрами, реєстрації значень і подальшого аналізу отриманих даних.

Безпека та захист входів

Brymen BM-859 розрахований на роботу з електричними колами підвищеної категорії перенапруги. Прилад відповідає вимогам IEC/EN 61010-1 для CAT III 1000 В та CAT IV 600 В. Захист від імпульсних перенапруг становить до 8 кВ. Вхідні кола мають окремий захист від перевантаження, а система контролю підключення вимірювальних щупів попереджає про неправильне використання струмових входів.

Корпус виконаний у бризкозахищеному варіанті з важкозаймистого матеріалу. Захисний холстер підвищує стійкість приладу до механічних впливів під час щоденної експлуатації. Передбачено автоматичне вимкнення живлення, яке допомагає економити ресурс батареї під час перерв у роботі.

Основні технічні характеристики Brymen BM-859

• дисплей: 50 000 відліків; до 500 000 відліків для DCV; до 999 999 відліків для частоти;
• барграф: 42 сегменти, оновлення до 60 разів/с;
• швидкість основного вимірювання: до 5 разів/с;
• постійна напруга: до 1000 В, базова точність до ±(0,02% + 2 розряди);
• змінна напруга та AC+DC: до 1000 В, True RMS, смуга до 100 кГц;
• постійний і змінний струм: до 10 А безперервно, до 20 А протягом 30 секунд;
• опір: до 50 МОм;
• ємність: до 9999 мкФ;
• частота: до 200 кГц для синусоїдального сигналу та до 2 МГц для логічного сигналу;
• коефіцієнт заповнення: 0,1–99,9%;
• температура: -50…+1000 °C, режими T1, T2, T1–T2;
• струмова петля: 4–20 мА з відображенням 0–100%;
• додаткові режими: dBm, HOLD, MAX, MIN, MAX–MIN, CREST, Δ;
• тест цілісності: час відгуку менш ніж 100 мкс;
• тест діодів: до 5 В;
• інтерфейс: оптичний RS-232;
• захист від імпульсної перенапруги: 8 кВ;
• категорія безпеки: CAT III 1000 В / CAT IV 600 В;
• живлення: лужна батарея 9 В;
• розміри з холстером: 198 × 97 × 55 мм;
• маса з холстером: близько 500 г.

Комплектація

Стандартне оснащення BM-859 включає комплект вимірювальних щупів, захисний холстер, температурний зонд BKP60, батарею живлення та інструкцію з експлуатації. Для з’єднання з комп’ютером може використовуватися додатковий інтерфейс BR85X із програмним забезпеченням. Також для підключення термопар передбачений відповідний адаптер типу K як додаткове оснащення.

Для кого призначений Brymen BM-859

Професійний мультиметр Brymen BM-859 орієнтований на фахівців, яким потрібні висока роздільна здатність, розширений набір вимірювальних режимів і робота зі складними сигналами. Прилад може використовуватися під час обслуговування промислового обладнання, систем автоматики, джерел живлення, електронних пристроїв та електричних мереж у межах заявлених категорій безпеки. Поєднання True RMS AC+DC, смуги до 100 кГц, точності DCV до 0,02%, двоканального вимірювання температури, режиму 4–20 мА та RS-232 робить BM-859 функціональним вимірювальним інструментом для завдань, де звичайного побутового мультиметра недостатньо.
