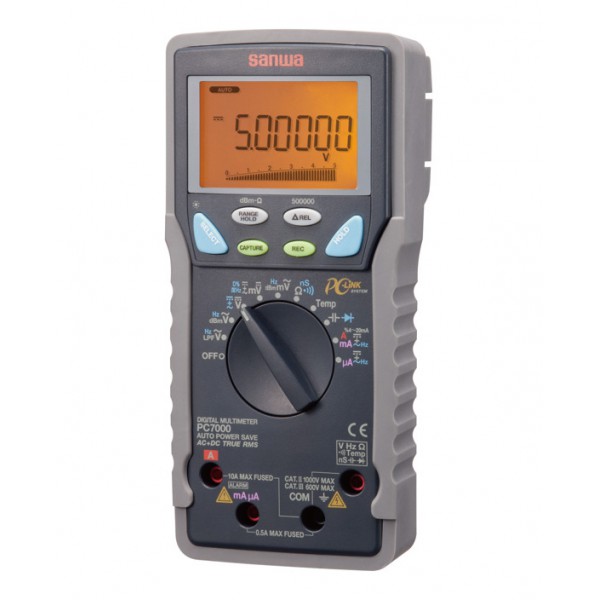

Цифровий мультиметр Sanwa PC7000 — високоточний професійний вимірювальний прилад

Sanwa PC7000 — професійний цифровий мультиметр із високою роздільною здатністю та широким набором вимірювальних функцій. Модель розрахована на завдання, де важливі точність, стабільність показань і можливість працювати не лише з базовими електричними параметрами, а й із температурою, частотою, коефіцієнтом заповнення імпульсів та промисловими струмовими сигналами 4–20 мА. Найкраща базова точність під час вимірювання постійної напруги становить 0,03%.

За своїми можливостями Sanwa PC7000 наближається до лабораторних мультиметрів, водночас зберігаючи формат переносного ручного приладу. Мультиметр оснащений цифровим дисплеєм із можливістю відображення до 50 000 відліків, а для вимірювання постійної напруги передбачено режим до 500 000 відліків. Подвійне відображення параметрів дає змогу контролювати взаємопов’язані величини без постійного перемикання режимів.

Прилад підтримує вимірювання постійної та змінної напруги, постійного і змінного струму, опору, ємності, частоти та температури. Додатково доступні перевірка діодів, прозвонювання електричних з’єднань, відносні вимірювання REL, фіксація показань DATA HOLD, реєстрація максимального, мінімального та середнього значень MAX/MIN/AVG. Для змінної напруги та струму застосовується технологія True RMS.

Висока точність і роздільна здатність Sanwa PC7000

Однією з головних особливостей мультиметра Sanwa PC7000 є поєднання високої точності та великої кількості відліків дисплея. Під час вимірювання постійної напруги на молодших діапазонах найкраща базова точність становить ±0,03%. Це дає можливість отримувати детальні результати під час перевірки електронних схем, джерел живлення, датчиків, батарей та інших електричних кіл.

Основний цифровий дисплей доповнений 41-сегментною графічною шкалою. Така шкала зручна під час спостереження за швидкими змінами сигналу, оскільки дозволяє візуально оцінювати тенденцію зміни вимірюваного параметра. Передбачено підсвічування дисплея для роботи за недостатнього освітлення.

Подвійний дисплей розширює можливості аналізу сигналів. Залежно від обраного режиму мультиметр може одночасно відображати основний вимірюваний параметр та пов’язане з ним значення, наприклад частоту. Це особливо корисно під час діагностики обладнання та електронних пристроїв, коли необхідно контролювати декілька характеристик сигналу.

Вимірювання True RMS

Sanwa PC7000 підтримує вимірювання середньоквадратичного значення змінної напруги та струму за методом True RMS. Ця функція важлива під час роботи із сигналами, форма яких відрізняється від правильної синусоїди. Мультиметр може використовуватися для вимірювань у колах із сучасною електронікою, імпульсними блоками живлення, регуляторами та іншими пристроями, де форма сигналу може бути складною.

Для змінної напруги передбачені діапазони 500,00 мВ, 5,0000 В, 50,000 В, 500,00 В та 1000,0 В. Найкраща заявлена точність вимірювання AC становить ±0,5%. Для постійної напруги використовуються аналогічні основні діапазони, а найкраща точність досягає ±0,03%.

Вимірювання постійного та змінного струму

Цифровий мультиметр Sanwa PC7000 дозволяє вимірювати струм у широкому діапазоні — від мікроампер до ампер. Для постійного і змінного струму передбачені діапазони 500 мкА, 5000 мкА, 50 мА, 500 мА, 5 А та 10 А.

Можливість працювати з малими значеннями струму робить прилад корисним під час перевірки електронних схем, датчиків, керуючих ланцюгів та іншого обладнання, де важливо контролювати струми мікроамперного і міліамперного рівня. Максимальний діапазон 10 А дає можливість виконувати вимірювання і в колах із значно більшим струмовим навантаженням у межах характеристик приладу.

Режим вимірювання сигналів 4–20 мА

Окремою функцією Sanwa PC7000 є режим роботи зі струмовою петлею 4–20 мА, яка широко застосовується для передавання аналогових сигналів у контрольно-вимірювальних та технологічних системах. У цьому режимі 4 мА відповідають 0%, а 20 мА — 100% шкали.

Завдяки такому режиму оператору не потрібно щоразу вручну перераховувати виміряний струм у відсоткове значення діапазону. Роздільна здатність відображення становить 0,01%. Функція може бути корисною під час перевірки струмових виходів датчиків, перетворювачів та іншої апаратури, що працює зі стандартним сигналом 4–20 мА.

Вимірювання опору та перевірка електричних кіл

Для вимірювання електричного опору Sanwa PC7000 має діапазони 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм і 50 МОм. Найкраща точність у молодших діапазонах становить ±0,2%. Такий набір діапазонів дозволяє використовувати мультиметр як для перевірки низькоомних компонентів, так і для вимірювання опорів у мегаомному діапазоні.

Для швидкого контролю цілісності електричних з’єднань передбачено режим прозвонювання зі звуковою індикацією. Окремий режим перевірки діодів дає змогу контролювати напівпровідникові компоненти без використання додаткового тестера.

Вимірювання ємності

Sanwa PC7000 підтримує вимірювання електричної ємності в широкому діапазоні. Доступні межі 50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ, 5 мФ та 25 мФ. Найкраща точність для малих значень ємності становить ±0,8%.

Наявність функції вимірювання ємності дозволяє використовувати мультиметр для перевірки конденсаторів та діагностики електронних вузлів без необхідності застосовувати окремий вимірювач для базового контролю цього параметра.

Вимірювання частоти та параметрів імпульсних сигналів

Для синусоїдальних сигналів мультиметр підтримує вимірювання частоти в діапазоні від 10 Гц до 200 кГц із найкращою точністю ±0,02%. Для цифрових сигналів передбачений окремий частотний режим від 5 Гц до 2 МГц із найкращою точністю ±0,002%.

Також Sanwa PC7000 дозволяє вимірювати коефіцієнт заповнення імпульсного сигналу. Діапазон становить від 0,1% до 99,99%, а роздільна здатність — 0,01%. Наявність частотоміра та режиму вимірювання коефіцієнта заповнення розширює можливості мультиметра під час діагностики електронних та цифрових схем.

Вимірювання температури термопарою K-типу

Ще одна функція PC7000 — вимірювання температури за допомогою термопари K-типу. Діапазон вимірювань становить від -50 до +1000 °C, роздільна здатність — 0,1 °C, а найкраща точність — ±0,3%.

Температурний канал дозволяє використовувати один прилад як для електричних вимірювань, так і для контролю температури обладнання або його окремих компонентів у межах допустимого діапазону застосовуваної термопари.

Режими MAX, MIN, AVG, DATA HOLD та REL

Sanwa PC7000 підтримує реєстрацію максимального, мінімального та середнього значень MAX/MIN/AVG. Ця функція зручна, коли параметр змінюється протягом певного часу і користувачеві потрібно визначити його крайні значення без безперервного спостереження за дисплеєм.

Функція DATA HOLD дозволяє зафіксувати поточне показання на екрані. Режим REL використовується для відносних вимірювань — відображення різниці між поточним результатом і заданим опорним значенням. Такі можливості спрощують порівняння компонентів і контроль невеликих відхилень параметрів.

Підключення Sanwa PC7000 до комп’ютера

Мультиметр підтримує систему зв’язку з персональним комп’ютером через оптично ізольований інтерфейс. Для підключення використовуються опціональний USB-кабель KB-USB7 та програмне забезпечення PC Link7.

Комп’ютерний інтерфейс розширює можливості роботи з результатами вимірювань і робить PC7000 зручним для завдань, де необхідно не лише отримати показання безпосередньо на дисплеї приладу, а й передавати дані на ПК. Кабель KB-USB7 та програмне забезпечення PC Link7 належать до додаткових аксесуарів і не зазначені у стандартному комплекті поставки.

Додаткові функції мультиметра

Для комфортної повсякденної роботи Sanwa PC7000 оснащений підсвічуванням дисплея та 41-сегментною графічною шкалою. Передбачено режим автоматичного енергозбереження, який зменшує витрати заряду елемента живлення під час простою.

Мультиметр підтримує вимірювання в децибелах. Для AC mV вказаний діапазон від -29,83 dBm до -3,80 dBm, а для AC V — від -1,09 dBm до +54,25 dBm. Роздільна здатність становить 0,01 dB.

Також прилад може використовуватися разом із сумісними струмовими адаптерами та кліщами, що дозволяє розширити можливості вимірювання струму без прямого включення мультиметра в електричне коло. Відповідні аксесуари придбаваються окремо.

Основні технічні характеристики Sanwa PC7000

• Постійна напруга DC: 500 мВ / 5 В / 50 В / 500 В / 1000 В, найкраща точність ±0,03%.
• Змінна напруга AC: 500 мВ / 5 В / 50 В / 500 В / 1000 В, найкраща точність ±0,5%.
• Постійний струм DC: 500 мкА / 5000 мкА / 50 мА / 500 мА / 5 А / 10 А, найкраща точність ±0,1%.
• Змінний струм AC: 500 мкА / 5000 мкА / 50 мА / 500 мА / 5 А / 10 А, найкраща точність ±0,6%.
• Опір: 500 Ом / 5 кОм / 50 кОм / 500 кОм / 5 МОм / 50 МОм.
• Ємність: 50 нФ / 500 нФ / 5 мкФ / 50 мкФ / 500 мкФ / 5 мФ / 25 мФ.
• Частота синусоїдального сигналу: 10 Гц – 200 кГц.
• Частота цифрового сигналу: 5 Гц – 2 МГц.
• Коефіцієнт заповнення: 0,1–99,99%.
• Температура: від -50 до +1000 °C із термопарою K-типу.
• Промисловий струмовий сигнал: режим 4–20 мА з відображенням 0–100%.
• Метод вимірювання AC: True RMS.
• Дисплей: до 50 000 відліків, до 500 000 відліків у режимі DCV.
• Графічна шкала: 41 сегмент.
• Габарити: 184 × 86 × 52 мм.
• Маса: приблизно 430 г разом із захисним холстером.

Комплект поставки Sanwa PC7000

• цифровий мультиметр Sanwa PC7000 — 1 шт.;
• захисний холстер — 1 шт.;
• комплект вимірювальних щупів TL-23 — 1 комплект;
• термопара K-типу K-250PC — 1 шт.;
• інструкція з експлуатації — 1 шт.

Опціональні аксесуари

Функціональні можливості Sanwa PC7000 можна розширити за допомогою додаткового обладнання. У картці приладу зазначені програмне забезпечення PC Link7, оптичний USB-кабель KB-USB7 для підключення до комп’ютера, струмовимірювальні кліщі CL124, CL140, CL-20D, CL-22AD і CL33DC, термопара T-300PC, адаптер K-AD для термопари K-типу, щупи TL-21M і TLF-120, кейс C-PC7, а також затискачі CL-11, CL-13, CL-15a, CL-DG3a і TL-8IC.

Для розширення набору вимірювальних приладь також можна використовувати Super TL Kit — набір силіконових щупів, проводів і аксесуарів для мультиметрів.

Кому підійде цифровий мультиметр Sanwa PC7000

Sanwa PC7000 орієнтований на користувачів, яким недостатньо можливостей простого універсального мультиметра. Висока роздільна здатність, базова точність до 0,03%, True RMS, вимірювання мікроамперних струмів, частоти, температури та сигналів 4–20 мА роблять модель функціональним рішенням для професійної діагностики електричних і електронних систем.

Модель поєднує можливості точного цифрового мультиметра, частотоміра, вимірювача ємності, термометра та інструмента для контролю струмових сигналів. Режими MAX/MIN/AVG, DATA HOLD і REL допомагають аналізувати нестабільні параметри, а опціональний зв’язок із ПК дозволяє розширити можливості роботи з результатами вимірювань.

Завдяки такому набору функцій цифровий мультиметр Sanwa PC7000 може використовуватися для налагодження, ремонту, технічного обслуговування та контролю електронного й електротехнічного обладнання, коли потрібні точні вимірювання та широкий набір режимів в одному переносному приладі.
