Цифровий мультиметр Sanwa CD771

Цифровий мультиметр Sanwa CD771 — багатофункціональний портативний вимірювальний прилад для контролю основних параметрів електричних кіл та електронних компонентів. Модель дає змогу вимірювати постійну й змінну напругу, постійний і змінний струм, опір, ємність та частоту, а також виконувати перевірку діодів, контроль цілісності електричного кола й тестування батарей напругою 1,5 В. Завдяки поєднанню широких діапазонів вимірювання та додаткових сервісних функцій прилад можна використовувати під час діагностики, ремонту, технічного обслуговування та налагодження електричного й електронного обладнання.

Sanwa CD771 належить до категорії професійних портативних вимірювальних приладів і оснащений цифровим дисплеєм на 4000 відліків. Великий РК-екран доповнений підсвічуванням, що спрощує зчитування результатів за недостатнього освітлення. Для роботи з різними електричними величинами передбачено автоматичний або ручний вибір діапазону, а функції Data Hold, Range Hold і Relative допомагають зручніше аналізувати отримані значення безпосередньо під час вимірювань.

Якщо для роботи потрібен універсальний цифровий мультиметр для вимірювання напруги, струму, опору, частоти та ємності, Sanwa CD771 поєднує ці функції в одному компактному корпусі. Прилад розрахований на мобільне використання та може застосовуватися як на робочому місці, так і безпосередньо на об'єкті.

Основні можливості Sanwa CD771

Мультиметр підтримує вимірювання постійної напруги в діапазонах 400 мВ, 4 В, 40 В, 400 В і 1000 В. Найкраща базова точність у режимі DCV становить ±(0,5% + 2 одиниці молодшого розряду), а мінімальна роздільна здатність — 0,1 мВ. Такий набір діапазонів дозволяє працювати як із низьковольтними електронними схемами, так і з колами з вищою робочою напругою в межах допустимих для приладу значень.

Для змінної напруги передбачені діапазони 4 В, 40 В, 400 В і 1000 В. Найкраща точність становить ±(1,2% + 7), а частотна характеристика під час вимірювання змінної напруги — 40–400 Гц для синусоїдального сигналу. Це дає можливість контролювати параметри мереж та інших джерел змінної напруги відповідно до технічних можливостей мультиметра.

Sanwa CD771 також вимірює постійний і змінний струм. Для постійного струму доступні діапазони 400 мкА, 4000 мкА, 40 мА, 400 мА, 4 А і 10 А. Найкраща точність становить ±(1,4% + 3). Аналогічний набір діапазонів передбачений для змінного струму, де найкраща точність становить ±(1,8% + 5). Мінімальна роздільна здатність вимірювання струму — 0,1 мкА.

Для вимірювання опору мультиметр підтримує діапазони 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Мінімальна роздільна здатність становить 0,1 Ом, а найкраща точність — ±(1,2% + 5). Завдяки цьому прилад підходить для перевірки резисторів, провідників, контактів та інших компонентів, для яких необхідно визначити електричний опір.

Вимірювання ємності та частоти

Окрім базових функцій вольтметра, амперметра й омметра, цифровий мультиметр Sanwa CD771 здатний вимірювати ємність конденсаторів. Передбачені діапазони 50 нФ, 500 нФ, 5 мкФ, 50 мкФ і 100 мкФ. Мінімальна роздільна здатність становить 0,01 нФ, а найкраща точність вимірювання ємності — ±(5% + 10). Ця функція корисна під час перевірки електронних компонентів, ремонту плат та пошуку несправностей у різноманітному електронному обладнанні.

Вимірювання частоти здійснюється в діапазонах 5 Гц, 50 Гц, 500 Гц, 5 кГц, 50 кГц і 100 кГц. Найкраща точність становить ±(0,3% + 3), а роздільна здатність у найнижчому діапазоні — 0,001 Гц. Наявність частотоміра розширює сферу застосування Sanwa CD771 та дозволяє використовувати його для перевірки сигналів у низькочастотних електричних і електронних колах.

Перевірка цілісності кола та тестування діодів

Окремий режим перевірки цілісності електричного кола спрощує пошук обривів, перевірку проводів, доріжок друкованих плат, контактів і з'єднань. При низькому опорі мультиметр подає звуковий сигнал, який дублюється світловою індикацією LED. Завдяки цьому результат можна контролювати не лише за показаннями дисплея, а й за звуковим та світловим сигналом, що особливо зручно під час роботи в місцях, де постійно дивитися на екран приладу незручно.

У режимі перевірки діодів напруга холостого ходу становить приблизно 1,5 В. Функція призначена для оперативного контролю напівпровідникових переходів під час діагностики електронних схем і компонентів.

Додатково Sanwa CD771 має спеціальну функцію перевірки батарей номінальною напругою 1,5 В. Вимірювання виконується під навантаженням приблизно 30 Ом, що дозволяє отримати орієнтовне значення напруги батареї в умовах навантаження, а не лише визначити її напругу без споживання струму.

Функції Data Hold, Range Hold і Relative

Data Hold дає змогу зафіксувати поточне показання на дисплеї. Це корисно, коли під час вимірювання екран мультиметра знаходиться поза прямою видимістю або потрібно спочатку завершити підключення щупів, а потім переглянути отриманий результат.

Функція Range Hold дозволяє зафіксувати обраний діапазон вимірювання замість автоматичного перемикання між діапазонами. Такий режим може бути зручним під час послідовного контролю однотипних сигналів або компонентів із близькими значеннями.

Режим Relative призначений для відображення результату відносно попередньо встановленого значення. Він допомагає оцінювати різницю між вимірюваннями та може використовуватися, коли важливе не абсолютне значення параметра, а його відхилення від певної базової величини.

Дисплей і зручність роботи

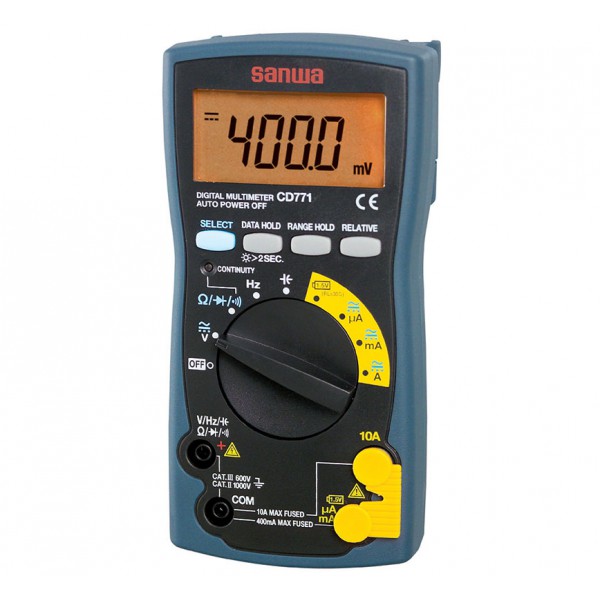

Sanwa CD771 оснащений великим цифровим РК-дисплеєм із максимальним показанням 4000. Частота оновлення результатів становить приблизно три вимірювання за секунду. Підсвічування екрана покращує читабельність у шафах електрообладнання, технічних приміщеннях та інших місцях із недостатнім освітленням.

Керування основними режимами здійснюється поворотним перемикачем і окремими функціональними кнопками. На передній панелі розташовані кнопки Data Hold, Range Hold, Relative та Select, а також світлодіодний індикатор режиму перевірки цілісності кола.

Конструкція корпусу передбачає використання термопластичного еластомеру по зовнішній частині приладу. Такий матеріал підвищує стійкість мультиметра до ударних навантажень під час повсякденної експлуатації. На задній частині корпусу передбачено можливість фіксації вимірювальних щупів, а відкидна підставка дозволяє встановлювати мультиметр під нахилом на робочій поверхні для зручнішого спостереження за дисплеєм.

Електрична безпека та захист входів

Під час роботи з електричними колами важливе значення має захист вимірювальних входів. У Sanwa CD771 застосовуються високорозривні запобіжники з вимикальною здатністю 30 кА. Для відповідних струмових входів використовуються запобіжники 0,5 А / 1000 В і 10 А / 1000 В.

Струмовий вхід для вимірювання великих струмів має захисний ковпачок, призначений для зменшення ризику помилкового підключення вимірювального проводу. Прилад відповідає категоріям вимірювань IEC 61010 CAT III 600 V та CAT II 1000 V. Під час роботи необхідно дотримуватися вимог інструкції виробника та не перевищувати допустимі для відповідного режиму значення напруги й струму.

Автоматичне вимкнення живлення

Для економії ресурсу елементів живлення мультиметр має функцію автоматичного вимкнення. Якщо прилад не використовується, живлення автоматично вимикається приблизно через 30 хвилин. За необхідності цю функцію можна скасувати.

Sanwa CD771 працює від двох елементів живлення R6P типорозміру AA по 1,5 В. За даними виробника, орієнтовний ресурс двох марганцевих батарей у режимі вимірювання постійної напруги становить близько 400 годин безперервної роботи.

Технічні характеристики Sanwa CD771

• Тип приладу: цифровий портативний мультиметр.
• Максимальне показання дисплея: 4000.
• Частота оновлення: приблизно 3 рази/с.
• Постійна напруга: 400 мВ / 4 В / 40 В / 400 В / 1000 В.
• Найкраща точність DCV: ±(0,5% + 2).
• Роздільна здатність DCV: від 0,1 мВ.
• Змінна напруга: 4 В / 40 В / 400 В / 1000 В.
• Найкраща точність ACV: ±(1,2% + 7).
• Частотний діапазон ACV: 40–400 Гц, синусоїдальний сигнал.
• Постійний струм: 400 мкА / 4000 мкА / 40 мА / 400 мА / 4 А / 10 А.
• Найкраща точність DCA: ±(1,4% + 3).
• Змінний струм: 400 мкА / 4000 мкА / 40 мА / 400 мА / 4 А / 10 А.
• Найкраща точність ACA: ±(1,8% + 5).
• Роздільна здатність вимірювання струму: від 0,1 мкА.
• Опір: 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм.
• Найкраща точність вимірювання опору: ±(1,2% + 5).
• Роздільна здатність опору: від 0,1 Ом.
• Ємність: 50 нФ / 500 нФ / 5 мкФ / 50 мкФ / 100 мкФ.
• Найкраща точність вимірювання ємності: ±(5% + 10).
• Роздільна здатність вимірювання ємності: від 0,01 нФ.
• Частота: 5 Гц / 50 Гц / 500 Гц / 5 кГц / 50 кГц / 100 кГц.
• Найкраща точність вимірювання частоти: ±(0,3% + 3).
• Роздільна здатність вимірювання частоти: від 0,001 Гц.
• Перевірка цілісності кола: звукова та світлодіодна індикація.
• Перевірка діодів: є.
• Перевірка батарей: 1,5 В.
• Data Hold: є.
• Range Hold: є.
• Relative: є.
• Підсвічування дисплея: є.
• Автоматичне вимкнення: приблизно через 30 хвилин, функцію можна скасувати.
• Запобіжники: 0,5 А / 1000 В, 30 кА та 10 А / 1000 В, 30 кА.
• Живлення: 2 батареї R6P/AA по 1,5 В.
• Орієнтовний ресурс батарей: близько 400 годин у режимі DCV з марганцевими елементами живлення.
• Категорія безпеки: IEC 61010 CAT III 600 V / CAT II 1000 V.
• Габарити: 166 × 82 × 44 мм.
• Маса: приблизно 360 г.

Комплектація

До стандартної комплектації Sanwa CD771 входять вимірювальні щупи TL-23a та інструкція з експлуатації. Для приладу також передбачені сумісні додаткові аксесуари, які можуть використовуватися залежно від конкретних вимірювальних завдань.

Для яких завдань підходить мультиметр

Завдяки поєднанню вимірювання постійної та змінної напруги й струму, опору, частоти та ємності Sanwa CD771 можна використовувати під час обслуговування електрообладнання, діагностики електронних пристроїв, ремонту друкованих плат, перевірки кабелів і контактних з'єднань, контролю резисторів, конденсаторів, діодів та інших компонентів.

Прилад буде корисним там, де одного вимірювання напруги недостатньо й необхідно виконувати комплексну перевірку електричних параметрів. В одному корпусі користувач отримує вольтметр, амперметр, омметр, частотомір і вимірювач ємності, доповнені режимами прозвонювання, перевірки діодів і батарей.

Sanwa CD771 поєднує 4000-відліковий дисплей, підсвічування, автоматичний вибір діапазону, можливість ручної фіксації діапазону, утримання показань і відносні вимірювання. Захищені струмові входи, високорозривні запобіжники та категорії вимірювань CAT III 600 V / CAT II 1000 V доповнюють функціональність приладу для професійної роботи з електричними та електронними системами в межах установлених виробником параметрів.
