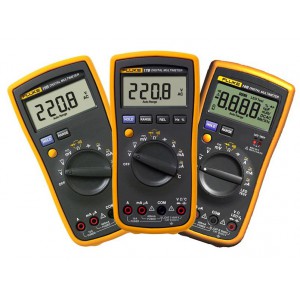

Цифровий мультиметр Fluke 18B+ LED для вимірювань і перевірки світлодіодів

Fluke 18B+ LED — цифровий мультиметр, призначений для вимірювання основних електричних параметрів і спеціалізованої перевірки світлодіодів. Прилад поєднує стандартні функції мультиметра з режимом LED Test, що дає змогу працювати зі світлодіодами та визначати їхню пряму напругу Vf. Модель вимірює постійну й змінну напругу, постійний та змінний струм, опір і ємність, а також підтримує перевірку діодів і цілісності електричного кола.

Особливістю Fluke 18B+ є можливість перевірки параметрів світлодіодів із напругою до 6 В. Для LED Test передбачено окремий режим, а пряме падіння напруги Vf можна вимірювати за допомогою вимірювальних щупів. Така функціональність доповнює можливості звичайного цифрового мультиметра й особливо корисна під час роботи з електронними компонентами, де необхідно не лише вимірювати напругу або опір, а й перевіряти світлодіоди.

Основні вимірювальні можливості Fluke 18B+

Мультиметр Fluke 18B+ охоплює основні типи електричних вимірювань. Діапазон вимірювання змінної напруги становить від 100 мкВ до 1000 В, а робочий частотний діапазон для змінної напруги — від 40 до 500 Гц. Для основних діапазонів змінної напруги заявлена точність становить 1%, при цьому для діапазону 400 мВ у технічній документації наведено окремі параметри.

Постійна напруга вимірюється в діапазоні від 100 мкВ до 1000 В. Для вимірювання постійної напруги в основних діапазонах точність становить 0,5%. Це дозволяє використовувати цифровий мультиметр для контролю напруги в різних електричних колах у межах допустимих для приладу категорій та діапазонів.

Fluke 18B+ також вимірює постійний і змінний струм від 0,1 мкА до 10 А. Для змінного струму робочий частотний діапазон становить від 40 до 200 Гц. Заявлена похибка вимірювання струму — 1,5%. Перед вимірюванням сили струму необхідно правильно вибрати відповідний вхід мультиметра, режим та діапазон відповідно до вимог інструкції з експлуатації.

Для вимірювання опору прилад підтримує діапазони до 40 МОм. На нижньому діапазоні 400 Ом роздільна здатність становить 0,1 Ом. Передбачені діапазони 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Для більшості діапазонів опору в технічній документації наведена базова похибка 0,5%, а для діапазону 40 МОм — 1,5%.

Вимірювання ємності виконується в діапазонах до 100 мкФ. Прилад підтримує діапазони 50 нФ, 500 нФ, 5 мкФ, 50 мкФ і 100 мкФ. Таким чином, мультиметр можна використовувати не тільки для стандартного контролю напруги, струму та опору, а й для перевірки ємності конденсаторів у межах передбачених характеристиками приладу.

Режим LED Test — перевірка світлодіодів

Окрема функція LED Test є однією з ключових особливостей Fluke 18B+. Прилад дозволяє перевіряти світлодіоди з напругою до 6 В. Для роботи зі світлодіодами можна використовувати спеціальний режим перевірки, а під час вимірювання за допомогою щупів мультиметр визначає пряму напругу Vf.

Для вимірювання прямої напруги світлодіода за допомогою вимірювальних проводів робочий діапазон становить від 2,00 до 6,00 В. Роздільна здатність — 0,01 В, тобто 10 мВ, а заявлена похибка вимірювання Vf — 10%. Це дає можливість отримувати числове значення прямої напруги світлодіода без необхідності обмежуватися лише звичайною індикацією справності компонента.

Під час LED Test також передбачена звукова сигналізація ввімкнення та вимкнення світлодіода. Водночас перед використанням режиму перевірки LED необхідно від’єднати вимірювальні проводи від джерел небезпечної напруги та дотримуватися правил експлуатації, зазначених у керівництві до приладу.

Автоматичний і ручний вибір діапазону

Fluke 18B+ підтримує автоматичний і ручний вибір діапазону вимірювань. В автоматичному режимі мультиметр самостійно вибирає відповідний діапазон залежно від величини вхідного сигналу. Це зручно під час послідовної перевірки різних точок електричного кола, коли значення вимірюваного параметра може суттєво змінюватися.

За потреби користувач може перейти до ручного вибору діапазону. Такий режим дозволяє зафіксувати необхідний діапазон і контролювати спосіб відображення результату. Поєднання автоматичного та ручного режимів дає можливість обирати варіант роботи відповідно до конкретного вимірювального завдання.

Прилад також підтримує функцію HOLD для утримання поточного значення на дисплеї. Вона дозволяє зафіксувати результат вимірювання на екрані, щоб переглянути його після від’єднання щупів або зміни положення мультиметра.

Цифровий дисплей і керування

Мультиметр обладнаний цифровим дисплеєм із максимальним відображуваним значенням 4000. Частота оновлення показань становить приблизно три рази на секунду. На дисплеї відображаються не тільки результати вимірювань, а й активні режими та службові індикатори, зокрема автоматичний вибір діапазону, HOLD, LED Test, перевірка діодів, одиниці вимірювання, режим постійного або змінного струму та індикатор розрядження батарей.

Для підключення вимірювальних проводів передбачені окремі входи відповідно до типу вимірювання. Є загальна клема COM, вхід для вимірювання напруги, опору, ємності, перевірки діодів і визначення прямої напруги світлодіодів Vf, а також окремі входи для вимірювання струму до 400 мА та до 10 А.

Вимірювання напруги

Для змінної напруги передбачені діапазони 400 мВ, 4 В, 40 В, 400 В і 1000 В. Роздільна здатність залежить від обраного діапазону: від 0,1 мВ на діапазоні 400 мВ до 1 В на діапазоні 1000 В. Частотний діапазон змінної напруги становить 40–500 Гц.

Постійну напругу можна вимірювати в аналогічних основних діапазонах до 1000 В. На діапазоні 400 мВ роздільна здатність становить 0,1 мВ. Для діапазонів постійної напруги до 1000 В заявлена базова точність 0,5% із додатковою складовою похибки, зазначеною в технічній документації.

Вимірювання постійного та змінного струму

Мультиметр Fluke 18B+ дозволяє вимірювати струм у мікроамперному, міліамперному та амперному діапазонах. Для постійного та змінного струму передбачені діапазони 400 мкА, 4000 мкА, 40 мА, 400 мА, 4 А і 10 А. Мінімальна роздільна здатність у діапазоні 400 мкА становить 0,1 мкА.

Під час вимірювання змінного струму частотний діапазон становить від 40 до 200 Гц. Для вимірювання великих струмів використовується відповідний вхід мультиметра. Перед підключенням приладу для вимірювання струму необхідно перевірити правильність вибору клеми та режиму відповідно до керівництва з експлуатації.

Перевірка опору, діодів і цілісності кола

Крім вимірювання електричних величин, Fluke 18B+ підтримує перевірку діодів і цілісності електричного кола. Вимірювання опору виконується до 40 МОм із автоматичним або ручним вибором діапазону. Завдяки цьому одним приладом можна виконувати типові операції, пов’язані з перевіркою провідників, компонентів та електричних кіл.

Перед вимірюванням опору, перевіркою діодів, світлодіодів, цілісності кола або ємності необхідно відключити живлення перевірюваної схеми та розрядити високовольтні конденсатори. Це є важливою вимогою безпечної експлуатації мультиметра та допомагає уникнути пошкодження приладу.

Категорії електробезпеки CAT III та CAT II

Fluke 18B+ розрахований на роботу в електричних колах відповідно до категорій безпеки CAT III 600 В та CAT II 1000 В. Максимальна напруга між будь-якою вимірювальною клемою та землею становить 1000 В у межах установлених виробником умов експлуатації.

Прилад відповідає вимогам стандартів безпеки, зазначених у документації, зокрема IEC/EN 61010-1. Під час роботи з високою напругою необхідно використовувати мультиметр тільки в передбачених для нього категоріях вимірювання, не перевищувати допустимі значення та дотримуватися вимог керівництва користувача.

Автоматичне вимкнення та живлення

Живлення мультиметра здійснюється від двох батарей типу AA. Для економії заряду передбачений режим сну: якщо протягом приблизно 30 хвилин прилад не використовується і на його вхід не надходить сигнал, мультиметр переходить у режим зниженого енергоспоживання. Вийти з цього режиму можна натисканням кнопки або поворотом селектора.

Для лужних елементів живлення в документації вказаний ресурс до 500 годин роботи. У режимі LED Test без навантаження наведено значення до 50 годин, при цьому фактична тривалість роботи під навантаженням залежить від типу світлодіодів, що перевіряються.

Габарити та конструктивні параметри

Габарити Fluke 18B+ становлять приблизно 18 × 5,2 × 8,9 см, маса — близько 0,43 кг. Такі параметри дозволяють використовувати мультиметр як переносний вимірювальний прилад і зберігати його разом із вимірювальними щупами та іншими необхідними аксесуарами.

Робочий температурний діапазон відповідно до технічної документації становить від 0 до +40 °C. Температура зберігання — від −30 до +60 °C, а допустима висота експлуатації над рівнем моря — до 2000 м. Вимоги до вологості залежать від температури навколишнього середовища та обраного діапазону вимірювання.

Для яких завдань призначений мультиметр Fluke 18B+

Функціональність Fluke 18B+ орієнтована на вимірювання основних електричних параметрів і роботу зі світлодіодами. За допомогою одного цифрового приладу можна вимірювати змінну та постійну напругу, силу струму, опір, ємність, перевіряти діоди та цілісність електричного кола, а також визначати пряму напругу світлодіодів Vf.

Наявність режиму LED Test відрізняє цю модель від мультиметрів, у яких передбачений тільки стандартний діодний тест. Якщо під час роботи необхідно регулярно перевіряти світлодіоди поряд зі звичайними електричними вимірюваннями, спеціалізована функція Fluke 18B+ дозволяє виконувати обидва типи операцій одним приладом.

Автоматичний вибір діапазону спрощує перехід між вимірюваннями різних величин, а ручний режим дає можливість самостійно зафіксувати потрібний діапазон. Функція HOLD допомагає зберегти поточне значення на екрані для подальшого перегляду. У сукупності ці функції роблять цифровий мультиметр Fluke 18B+ зручним інструментом для послідовної діагностики та контролю електричних параметрів у межах його технічних характеристик.

Комплект постачання Fluke 18B+

До комплекту постачання входять: мультиметр Fluke 18B — 1 шт., батареї типу AA — 2 шт., інструкція з експлуатації російською мовою — 1 шт., два вимірювальні щупи TL198.

Перед початком роботи рекомендується ознайомитися з правилами підключення щупів, вибору вимірювальних входів, допустимими категоріями електробезпеки та іншими вимогами виробника. Інструкція Fluke 18B+ російською мовою містить опис органів керування, режимів вимірювання, функції LED Test, правил заміни батарей і запобіжників, а також докладні технічні характеристики приладу.

Fluke 18B+ LED — цифровий мультиметр зі спеціальною функцією LED Test

Fluke 18B+ поєднує можливості універсального цифрового мультиметра та спеціалізованого тестера світлодіодів. Прилад вимірює напругу до 1000 В, струм до 10 А, опір до 40 МОм і ємність до 100 мкФ, підтримує перевірку діодів, цілісності кола та вимірювання прямої напруги світлодіодів Vf у діапазоні до 6 В.

Модель підтримує автоматичний і ручний вибір діапазону, утримання показань HOLD та автоматичний перехід у режим економії заряду. Категорії безпеки CAT III 600 В і CAT II 1000 В визначають допустимі умови застосування приладу під час електричних вимірювань. Завдяки окремому режиму LED Test мультиметр Fluke 18B+ може використовуватися там, де поряд зі стандартними вимірюваннями необхідна перевірка світлодіодів та визначення їхньої прямої напруги.
