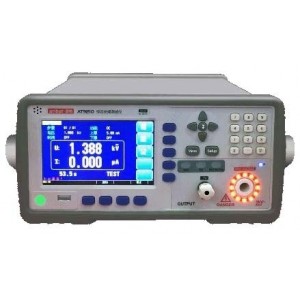

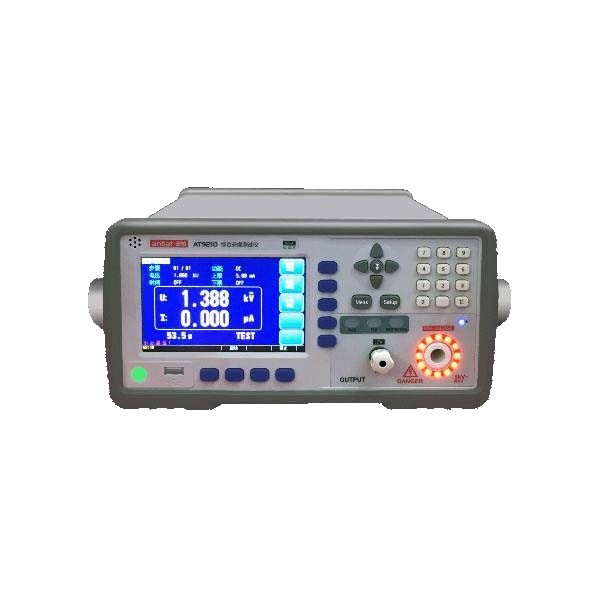

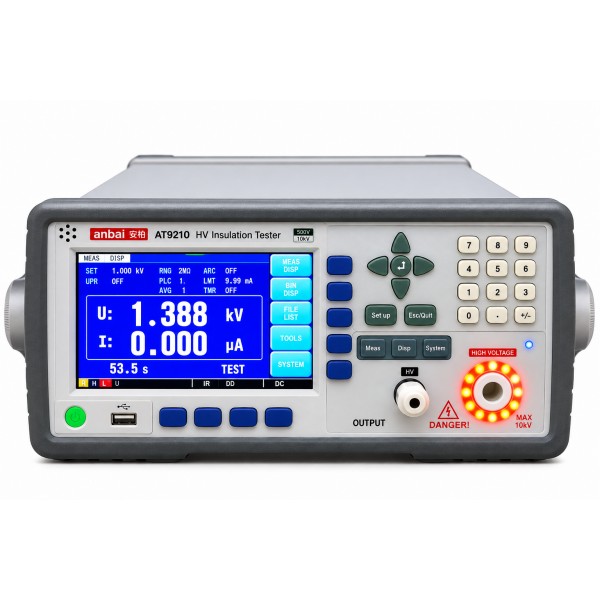

Випробувальна установка АТ-9210

Випробувальна установка АТ-9210 призначена для випробування ізоляції електричного обладнання та матеріалів змінною і постійною напругою, а також для вимірювання опору ізоляції та струмів витоку. Прилад поєднує кілька функцій в одному корпусі та дає змогу виконувати випробування змінною напругою до 5 кВ і постійною напругою до 6 кВ.

АТ-9210 оснащена мікропроцесорним керуванням і підтримує налаштування основних параметрів випробування: вихідної напруги, часу її наростання, тривалості випробування та часу спаду напруги. Окремо передбачено вимірювання опору ізоляції в діапазоні до 10 ГОм. Установка також підтримує контроль струму витоку, виявлення дугового розряду та автоматичний розряд після завершення випробування.

Основні можливості АТ-9210

Випробувальна установка АТ-9210 розрахована на проведення перевірок електричної міцності ізоляції як змінною, так і постійною напругою. Для режиму AC номінальний вихід становить 5 кВ / 10 мА, а для режиму DC — 6 кВ / 5 мА. Це дає можливість вибирати відповідний режим залежно від умов конкретного випробування.

Крім випробування підвищеною напругою, АТ-9210 може використовуватися для вимірювання опору ізоляції. Номінальні параметри цього режиму становлять 1 кВ / 10 ГОм, а загальний діапазон вимірювання опору — від 0,02 МОм до 10 ГОм. Таким чином, в одному пристрої об'єднано функції випробувальної установки та вимірювача опору ізоляції.

Серед передбачених виробником функцій також є вимірювання струмів витоку, випробування засобів захисту, контроль дугового розряду та мікропроцесорне керування. Наявність програмованих часових параметрів дає змогу задавати послідовність проведення випробування відповідно до необхідного режиму.

Випробування змінною напругою AC

У режимі перевірки електричної міцності змінною напругою АТ-9210 забезпечує вихідну напругу в діапазоні від 0,050 до 5,000 кВ. Роздільна здатність встановлення напруги становить 0,001 кВ, тобто 1 В. Номінальний вихід у цьому режимі — 5 кВ / 10 мА.

Діапазон випробувального струму становить від 0,001 мА до 10,00 мА. Робоча частота може бути встановлена на 50 або 60 Гц з відхиленням ±0,1%. Вихідний сигнал має синусоїдальну форму, а ступінь спотворення для чистого активного навантаження становить менше 3%.

Коефіцієнт регулювання напруги становить ±(2% від показання + 5 В) у діапазоні від режиму без навантаження до повного навантаження. Такі параметри дозволяють контролювати заданий рівень випробувальної напруги протягом процедури перевірки.

Випробування на електричну міцність AC

Випробування постійною напругою DC

Для перевірки ізоляції постійною напругою установка АТ-9210 забезпечує діапазон вихідної напруги від 0,050 до 6,000 кВ. Номінальний вихід становить 6 кВ / 5 мА, а роздільна здатність встановлення напруги — 0,001 кВ, або 1 В.

Діапазон випробувального струму в режимі DC становить від 0,1 мкА до 5,00 мА. Параметри струму та напруги контролюються під час проведення випробування, що дає можливість використовувати установку для перевірок ізоляції, для яких необхідна постійна випробувальна напруга.

Випробування на електричну міцність DC

Вимірювання опору ізоляції

Окремий режим АТ-9210 призначений для вимірювання опору ізоляції. Номінальний вихід для цього режиму становить 1 кВ / 10 ГОм. Вихідну напругу можна задавати в діапазоні 0,050…1,000 кВ із роздільною здатністю 0,001 кВ.

Діапазон вимірювання опору становить 0,02 МОм…10 ГОм. Значення похибки залежать від установленої випробувальної напруги та фактичного діапазону вимірюваного опору. Для напруги від 500 В передбачені окремі характеристики точності для діапазонів 1 МОм…1 ГОм та 1 ГОм…10 ГОм. Для напруги нижче 500 В визначені характеристики для діапазону 0,1 МОм…1 ГОм, а результати від 1 до 10 ГОм мають довідковий характер.

Характеристики вимірювання опору ізоляції

Керування процесом випробування

Мікропроцесорне керування дає змогу налаштовувати часові параметри процедури. Час наростання напруги встановлюється в межах від 0,1 с до 999,9 с, час випробування напругою — від 0,3 с до 999,9 с, а час спаду напруги — від 0,1 с до 999,9 с.

Такий набір налаштувань дозволяє задавати послідовність зміни випробувальної напруги та тривалість її подавання. Після завершення випробування передбачена функція розряду. Це є штатною функцією АТ-9210 і входить до загального алгоритму роботи установки.

У пристрої також реалізовано виявлення дугового розряду. Для режимів AC і DC доступні рівні від 1 до 9, а за замовчуванням установлено рівень 5. Завдяки цьому оператор може використовувати передбачений виробником контроль дугового розряду під час випробування.

Інтерфейси підключення

АТ-9210 має інтерфейси Handler (ПЛК), RS232C та USB. Наявність декількох інтерфейсів передбачає можливість підключення установки до сумісного зовнішнього обладнання та систем керування відповідно до підтримуваного інтерфейсу.

Живлення установки здійснюється від мережі змінного струму з напругою від 90 до 250 В AC і частотою 50–60 Гц. Максимальна споживана потужність становить 400 ВА.

Загальні технічні параметри АТ-9210

* ВВ — виміряна величина.

Функціональні особливості випробувальної установки

АТ-9210 поєднує перевірку електричної міцності ізоляції змінною та постійною напругою з вимірюванням опору ізоляції. Один прилад дозволяє працювати з випробувальною напругою AC до 5 кВ, DC до 6 кВ та вимірювати опір до 10 ГОм.

Під час роботи оператор може контролювати випробувальний струм, використовувати функцію визначення дугового розряду та задавати часові параметри випробування. Мікропроцесорне керування забезпечує налаштування режимів відповідно до параметрів, передбачених конструкцією установки.

Функція розряду після завершення випробування доповнює основний алгоритм роботи. Для взаємодії із зовнішніми пристроями передбачені інтерфейси Handler (ПЛК), RS232C і USB.

Для яких завдань призначена АТ-9210

Основне призначення установки — випробування ізоляції електричного обладнання та матеріалів змінною і постійною напругою. Крім цього, АТ-9210 може вимірювати опір ізоляції, контролювати струми витоку та використовуватися для випробування засобів захисту.

Завдяки поєднанню режимів AC, DC та вимірювання опору ізоляції користувач може виконувати різні типи перевірок на одному приладі без переходу між окремими установками для кожного виду вимірювання. При виборі конкретного режиму слід орієнтуватися на необхідну випробувальну напругу, допустимий струм і діапазон вимірювання опору.

Габарити та живлення

Габаритні розміри АТ-9210 становлять 270(Ш)x130(В)x450(Г) мм, маса — 8 кг. Установка працює від мережі 90–250 В AC із частотою 50–60 Гц. Максимальна потужність становить 400 ВА.

До зазначеного в характеристиках приладдя входять вимірювальні щупи. Інші елементи комплектації в наведених характеристиках не зазначені.

АТ-9210 як заміна інших випробувальних установок

За заявленими для моделі параметрами випробувальна установка АТ-9210 розглядається як заміна установок УПУ-6, УПУ-1, GPI-825, GPT-825, GPT 79903, GPI 725A та GPI-826. Під час підбору заміни конкретному приладу необхідно порівнювати потрібний режим випробування, максимальну напругу, допустимий струм, діапазон вимірювання опору та необхідні інтерфейси.

Випробувальна установка АТ-9210 — багатофункціональний прилад для випробування електричної ізоляції змінною напругою до 5 кВ і постійною до 6 кВ, вимірювання опору ізоляції до 10 ГОм та контролю струмів витоку. Програмовані часові параметри, функція розряду, виявлення дугового розряду та інтерфейси Handler (ПЛК), RS232C і USB розширюють можливості застосування установки під час проведення електричних випробувань.
