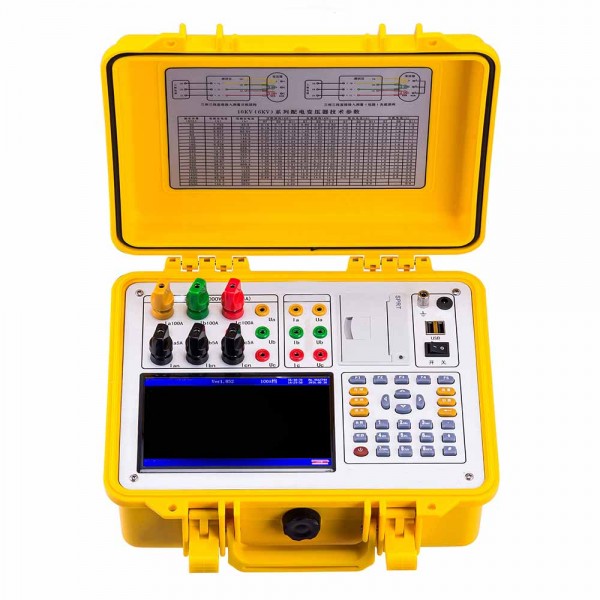

Вимірювач параметрів трансформаторів TWM-3

TWM-3 — вимірювач параметрів трансформаторів, призначений для визначення потужності трансформатора та контролю параметрів втрат. Прилад дає змогу виконувати комплекс вимірювань під час перевірки трансформаторів потужністю від 20 кВА до 100 МВА. За допомогою одного пристрою можна контролювати струм холостого ходу, втрати холостого ходу, втрати короткого замикання, напругу короткого замикання та інші передбачені приладом параметри.

Однією з важливих особливостей TWM-3 є вбудоване джерело живлення. Завдяки йому вимірювач може автоматично формувати трифазне живлення для проведення перевірок. Прилад також оснащений власною перезаряджуваною батареєю, тому може працювати без зовнішнього джерела живлення. Після заряджання акумулятора можливе виконання до 500 послідовних вимірювань.

TWM-3 поєднує функції вимірювача параметрів трансформаторів, аналізатора та осцилографа. Результати відображаються на великому яскравому кольоровому РК-дисплеї, а керування здійснюється через меню. Для введення команд використовується струмопровідна силіконова сенсорна клавіатура.

Основні можливості TWM-3

Вимірювач дає змогу точно визначати потужність трансформаторів у заявленому діапазоні. Передбачене пасивне вимірювання, що спрощує проведення перевірок і дає змогу отримувати необхідні параметри без використання окремого набору традиційних тестерів.

Під час роботи TWM-3 може вимірювати струм холостого ходу та втрати холостого ходу. Ці параметри використовуються при перевірці трансформатора в режимі без навантаження. Прилад також підтримує вимірювання параметрів короткого замикання: напруги короткого замикання та втрат короткого замикання, які в описі приладу також зазначені як втрати навантаження.

За результатами випробування без навантаження TWM-3 може визначати модель трансформатора, що перевіряється. Вбудовані алгоритми оброблення даних передбачають автоматичне коригування спотворення форми сигналу, температури, напруги та струму.

Для температурного коригування передбачено два способи: просте регулювання температури та додаткове коригування втрат. Коригування напруги використовується під час випробування без навантаження за неномінальної напруги, а коригування струму — під час випробування на коротке замикання за неномінального струму. Такий набір функцій передбачений, зокрема, для проведення випробувань короткого замикання трансформаторів великої потужності.

Аналіз гармонік і векторна діаграма

TWM-3 підтримує перевірку гармонічних складових напруги та струму. Прилад може визначати вміст гармонік, а також загальне гармонічне спотворення напруги й струму. Це розширює можливості контролю порівняно зі звичайним вимірюванням тільки основних електричних величин.

Вимірювач також виконує простий векторний аналіз і може будувати векторну діаграму. Графічне подання результатів допомагає переглядати співвідношення вимірюваних величин безпосередньо на екрані приладу.

Окремою функцією TWM-3 є можливість використання приладу як осцилографа. Таким чином, користувач отримує не тільки числові значення вимірюваних параметрів, а й додатковий інструмент для візуального контролю сигналів.

Випробувальна напруга до 750 В

Максимальна випробувальна напруга TWM-3 досягає 750 В. Такий діапазон дає змогу проводити передбачені вимірювання без перемикання діапазонів. Це також зменшує ризик помилки, пов’язаної з неправильним вибором передавальної напруги під час налаштування приладу.

Для вимірювання напруги передбачені діапазони 0…10 В та 0…750 В, точність вимірювання напруги становить 0,5%. Струм вимірюється в діапазонах 0…10 А та 0…100 А з точністю 0,5%.

Діапазон вимірювання потужності становить 20 кВА...100 МВА. Заявлена точність вимірювання потужності — ±0.5% при CosΦ>0.2 та ±1.0% при 0.02 < CosΦ< 0.2.

Автономна робота та вбудоване живлення

Вимірювач параметрів трансформаторів TWM-3 оснащений перезаряджуваною батареєю. Це дозволяє використовувати прилад без постійного підключення до зовнішньої мережі живлення. Після повного заряджання заявлена можливість безперервно виконати до 500 вимірювань.

На екрані відображається інформація про залишкову ємність батареї у відсотках, тому користувач може контролювати рівень заряду перед початком або під час виконання серії вимірювань. Для живлення та заряджання використовується мережа AC 160…260 В.

Внутрішнє джерело живлення TWM-3 автоматично генерує трифазне живлення, необхідне для виконання передбачених процедур вимірювання. Завдяки цьому частина операцій, для яких у традиційній схемі перевірки може знадобитися окреме обладнання, інтегрована безпосередньо у вимірювач.

Збереження та виведення результатів

TWM-3 має вбудовану пам’ять для збереження результатів вимірювань. Прилад може зберігати до 200 груп тестових даних. Це дає змогу залишати результати попередніх перевірок у пам’яті пристрою та працювати з декількома серіями вимірювань без необхідності фіксувати кожне значення вручну одразу після тесту.

Передбачена можливість друку тестових даних у режимі реального часу через мікрокомп’ютер. Таким чином, результати вимірювання можна не лише переглядати на дисплеї та зберігати в пам’яті TWM-3, а й виводити на друк відповідно до передбаченого виробником способу роботи.

Технічні характеристики TWM-3

Особливості вимірювача параметрів трансформаторів

TWM-3 розрахований на роботу з трансформаторами потужністю від 20 кВА до 100 МВА та поєднує в одному приладі кілька вимірювальних функцій. Вбудоване трифазне джерело живлення, акумулятор, кольоровий дисплей, пам’ять на 200 груп даних, аналіз гармонік, побудова векторної діаграми та режим осцилографа доповнюють основні функції вимірювання параметрів трансформатора.

Прилад підтримує автоматичне коригування спотворення форми сигналу, температури, напруги та струму. Це важливо під час випробувань, коли вимірювання виконуються за умов, що відрізняються від номінальних. Зокрема, передбачене коригування для випробування без навантаження за неномінальної напруги та для випробування на коротке замикання за неномінального струму.

Завдяки автономному живленню TWM-3 може працювати без постійного підключення до мережі, а індикатор ємності батареї у відсотках допомагає контролювати доступний заряд. Компактний корпус має розміри 32×24×13 см, маса приладу становить 3 кг.

Вимірювач TWM-3 для перевірки трансформаторів

TWM-3 поєднує вимірювання основних параметрів трансформатора, аналіз гармонік, векторний аналіз, режим осцилографа, автономне живлення та збереження до 200 груп тестових даних. Прилад працює з трансформаторами потужністю від 20 кВА до 100 МВА, а максимальна випробувальна напруга становить 750 В.
