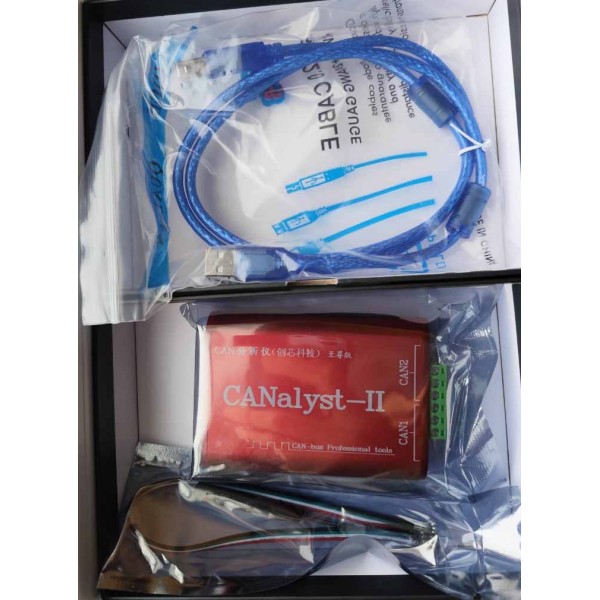

Аналізатор CANalyst II — двоканальний USB–CAN адаптер для діагностики та аналізу CAN-шини

CANalyst II — професійний двоканальний аналізатор і перетворювач інтерфейсів USB–CAN, призначений для підключення персонального комп’ютера або ноутбука до мереж на базі CAN-шини. Пристрій дає змогу приймати та передавати CAN-повідомлення, контролювати обмін даними, виконувати діагностику мережі, аналізувати кадри та використовувати комп’ютер як інструмент для налагодження CAN-пристроїв. Модель підтримує два незалежні CAN-канали, тому підходить для лабораторних робіт, розробки електроніки, тестування промислового обладнання, автомобільних систем і вбудованих пристроїв із CAN-інтерфейсом.

CANalyst II працює як міст між USB-портом комп’ютера та CAN-шиною. Підключення до ПК виконується через USB 2.0 із сумісністю з USB 1.1, а живлення надходить безпосередньо від USB, тому окреме джерело живлення для базової роботи не потрібне. Такий формат особливо зручний для виїзної діагностики, стендових випробувань і сервісних робіт, де важливо швидко підключити аналізатор до наявної мережі та розпочати приймання або передавання даних.

Підтримка CAN 2.0A, CAN 2.0B та популярних прикладних протоколів

Аналізатор CANalyst II підтримує протоколи CAN 2.0A і CAN 2.0B, стандартні та розширені кадри, а також двонапрямний обмін даними. Пристрій може працювати як на приймання, так і на передавання CAN-повідомлень, що дозволяє не лише спостерігати за роботою мережі, а й активно взаємодіяти з підключеними вузлами під час тестування та налагодження.

Для роботи з мережами верхнього рівня CANalyst II використовується як інструмент аналізу CANopen, SAE J1939, DeviceNet та iCAN. Це робить його корисним не лише для роботи з «сирими» CAN-кадрами, а й для діагностики систем, у яких поверх фізичного та канального рівня CAN застосовуються стандартизовані прикладні протоколи. Такий функціонал затребуваний у промисловій автоматизації, автомобільній електроніці, спецтехніці, системах керування приводами, розподілених контролерах та іншому обладнанні з CAN-комунікацією.

Два CAN-канали для гнучкого підключення

Однією з ключових особливостей CANalyst II є наявність двох CAN-інтерфейсів. Двоканальна архітектура розширює можливості аналізатора під час роботи з системами, де необхідно одночасно контролювати дві CAN-лінії, порівнювати обмін у різних сегментах мережі або використовувати один канал для тестування, а другий — для моніторингу. Це особливо корисно під час розробки шлюзів, блоків керування, промислових контролерів та інших пристроїв, які працюють із кількома CAN-сегментами.

Для CANalyst II передбачена електрична ізоляція USB, CAN1 і CAN2. Ізоляційна напруга становить до 2500 В. Гальванічне розділення допомагає зменшити вплив різниці потенціалів і небажаних струмів між комп’ютером та підключеною CAN-мережею, що важливо під час роботи з промисловим обладнанням, стендами та системами, у яких електричні умови можуть відрізнятися від звичайної лабораторної мережі.

Швидкість CAN від 10 Кбіт/с до 1 Мбіт/с

Швидкість обміну CAN налаштовується програмно в діапазоні від 10 Кбіт/с до 1 Мбіт/с. Такий діапазон охоплює поширені швидкості CAN-мереж і дозволяє адаптувати аналізатор до конкретної системи. Користувач може підібрати параметри відповідно до швидкості досліджуваної шини та застосувати CANalyst II як для низькошвидкісних мереж, так і для систем із високою інтенсивністю обміну даними.

Максимальний потік даних для стандартних кадрів перевищує 8000 кадрів за секунду на приймання та 8000 кадрів за секунду на передавання, причому ці операції можуть виконуватися одночасно. Для кожного каналу передбачені внутрішні буфери: до 1000 кадрів для передавання та до 2000 кадрів для приймання. Буферизація допомагає стабільніше працювати з інтенсивним CAN-трафіком і зменшує ризик втрати даних під час обміну.

Робота зі стандартними, розширеними та віддаленими кадрами

CANalyst II підтримує стандартний формат CAN 2.0A та розширений формат CAN 2.0B. Це дозволяє аналізувати мережі з різною довжиною ідентифікаторів і використовувати адаптер у широкому спектрі обладнання. Також підтримуються кадри даних і віддалені кадри RTR. Завдяки цьому аналізатор може застосовуватися не лише для пасивного спостереження за трафіком, а й для перевірки реакції вузлів на запити та для моделювання окремих сценаріїв обміну.

Під час розробки електронних пристроїв це дає змогу перевіряти правильність формування CAN-кадрів, відстежувати ідентифікатори, контролювати послідовність обміну та знаходити помилки у взаємодії між вузлами мережі. У сервісних задачах CANalyst II може використовуватися для спостереження за трафіком і пошуку відхилень у роботі підключеного обладнання.

USB-живлення та зручне підключення до комп’ютера

Адаптер отримує живлення безпосередньо від USB-шини. Для підключення не потрібно окремо організовувати зовнішнє живлення, що спрощує розгортання робочого місця та використання CANalyst II разом із ноутбуком. Така схема зручна для інженера, який працює безпосередньо біля обладнання, проводить налагодження на стенді або виконує діагностику CAN-мережі на об’єкті.

USB-інтерфейс підтримує стандарт USB 2.0 та сумісний з USB 1.1. Через нього здійснюються живлення пристрою, передавання даних і взаємодія з програмним забезпеченням на ПК. CANalyst II може використовуватися як USB–CAN шлюз, CAN-інтерфейс для комп’ютера або як частина лабораторного комплексу для збору та аналізу даних.

Основні технічні характеристики CANalyst II

• Тип пристрою: двоканальний USB–CAN аналізатор та перетворювач інтерфейсів.
• Інтерфейс ПК: USB 2.0, сумісний з USB 1.1.
• Кількість CAN-каналів: 2.
• Підтримувані стандарти: CAN 2.0A та CAN 2.0B.
• Формати кадрів: стандартні та розширені.
• Типи кадрів: кадри даних і RTR.
• Напрям обміну: двонапрямний — приймання та передавання.
• Швидкість CAN: від 10 Кбіт/с до 1 Мбіт/с із програмним налаштуванням.
• Продуктивність: понад 8000 стандартних кадрів/с на приймання та понад 8000 кадрів/с на передавання.
• Буфер передавання: до 1000 кадрів на канал.
• Буфер приймання: до 2000 кадрів на канал.
• Гальванічна ізоляція: USB, CAN1 і CAN2 електрично ізольовані; напруга ізоляції до 2500 В.
• Живлення: від USB, без окремого зовнішнього джерела.
• Підтримувані протоколи аналізу: CANopen, SAE J1939, DeviceNet, iCAN та базовий CAN.
• Робоча температура: від -20 до +85 °C.
• Габарити: приблизно 70 × 45 × 24 мм.

Де застосовується CANalyst II

CANalyst II орієнтований на інженерів, розробників, сервісних спеціалістів, інтеграторів і технічні лабораторії, які працюють з CAN-шиною. Аналізатор може використовуватися для розробки та тестування CAN-пристроїв, контролю передавання повідомлень, перевірки налаштувань швидкості, збору CAN-даних і пошуку несправностей у мережі.

У промислових системах пристрій можна застосовувати для моніторингу CAN-мереж обладнання, контролерів, приводів, датчиків і розподілених модулів. У транспортній техніці CANalyst II корисний під час дослідження обміну даними між електронними блоками та роботи з мережами на базі SAE J1939. Для систем автоматизації й машинобудування актуальною є підтримка CANopen і DeviceNet.

CANalyst II для розробки та налагодження CAN-пристроїв

Під час створення власного обладнання з CAN-інтерфейсом важливо бачити фактичний обмін між вузлами та мати можливість передавати тестові повідомлення. CANalyst II дозволяє підключити комп’ютер до шини та використовувати його як інструмент контролю. Інженер може відстежувати CAN-кадри, порівнювати реакцію пристроїв на різні команди, перевіряти коректність ідентифікаторів і контролювати роботу системи під навантаженням.

Кому підійде аналізатор CANalyst II

CANalyst II доцільно використовувати тим, хто працює з розробкою електронних блоків, промислових контролерів, CAN-шлюзів, вбудованих систем, автомобільної та спеціальної техніки. Пристрій також буде корисним у навчальних лабораторіях, сервісних центрах і на виробничих ділянках, де необхідно аналізувати CAN-трафік або перевіряти коректність обміну між вузлами.

Якщо потрібен USB–CAN адаптер із двома каналами, підтримкою CANopen, J1939 і DeviceNet, програмованою швидкістю CAN до 1 Мбіт/с та електричною ізоляцією, CANalyst II забезпечує необхідний набір функцій для професійної роботи з CAN-мережами без окремого зовнішнього живлення.
