Підсилювач EDUP AB-009 2,4 ГГц 20 Вт для бездротових RF-систем

EDUP AB-009 — потужний двонапрямний RF-підсилювач для роботи в діапазоні 2,4–2,4835 ГГц. Він використовується для підсилення сигналу керування та передавання в бездротових системах, де потрібно збільшити рівень радіосигналу між приймально-передавальним обладнанням та антеною. На сторінці товару як приклад застосування прямо наведені системи керування квадрокоптерами типу «Вампір», однак за своїми електричними параметрами EDUP AB-009 є саме високочастотним підсилювальним модулем для сумісних систем у діапазоні 2,4 ГГц.

Модель працює від напруги 12–24 В. Коефіцієнт підсилення прийому становить 20 дБ, коефіцієнт підсилення передачі — 16 дБ. Діапазон вхідної потужності заявлений як 5–23 дБм, а вихідна потужність при P1дБ — 43 дБм (20 Вт). Таке поєднання характеристик робить EDUP AB-009 придатним для побудови підсилювального тракту, в якому важливі як передавальний, так і приймальний напрямок.

У характеристиках також зазначені EVM 5% при 37 дБм для 802.11g 54 Мбіт/с OFDM 64QAM із шириною смуги 20 МГц, робочий струм 3000 мА при вихідному сигналі 37 дБм і напрузі 12 В, коефіцієнт шуму ≤ 3,0 дБ та затримка передачі ≤ 1 мкс. Робочий температурний діапазон становить -20℃ - 60℃. Корпус має розміри 118*59*17 мм, виготовлений з алюмінію, а маса нетто становить 0,190 кг.

У комплект постачання входять сам підсилювач EDUP AB-009 — 1 од., антена — 1 од., пігтейл — 1 од. та блок живлення — 1 од. Це дозволяє отримати базовий набір основних компонентів для підключення модуля без необхідності окремо підбирати кожен елемент комплекту, якщо штатна комплектація відповідає конкретній схемі користувача.

Основні переваги EDUP AB-009

• робочий діапазон частот 2,4 - 2,4835 ГГц;
• вихідна потужність (P1дБ) 43 дБм (20 Вт);
• коефіцієнт підсилення прийому 20 дБ;
• коефіцієнт підсилення передачі 16 дБ;
• діапазон вхідної потужності 5 - 23 дБм;
• коефіцієнт шуму ≤ 3,0 дБ;
• затримка передачі ≤ 1 мкс;
• робоча напруга 12 - 24 В;
• робочий струм 3000 мА при вихідному сигналі 37 дБм, 12 В;
• компактний алюмінієвий корпус 118*59*17 мм;
• чотири положення кріплення навколо корпусу;
• маса нетто 0,190 кг;
• антена, пігтейл і блок живлення входять до комплекту.

Технічні характеристики EDUP AB-009

Нижче характеристики наведені в тому самому порядку, в якому вони подані в картці товару. Числові значення та їх зміст не змінені.

• Робочий діапазон частот: 2,4 - 2,4835 ГГц.
• Робоча напруга: 12 - 24 В.
• Коефіцієнт підсилення прийому: 20 дБ.
• Коефіцієнт підсилення передачі: 16 дБ.
• Діапазон вхідної потужності: 5 - 23 дБм.
• Вихідна потужність (P1дБ): 43 дБм (20 Вт).
• EVM: 5% при 37 дБм, 802.11g 54 Мбіт/с OFDM 64QAM, смуга пропускання: 20 МГц.
• Робочий струм: 3000 мА при вихідному сигналі 37 дБм, 12 В.
• Коефіцієнт шуму: ≤ 3,0 дБ.
• Затримка передачі: ≤ 1 мкс.
• Робоча температура: -20℃ - 60℃.
• Розміри корпусу: 118*59*17 мм.
• РЧ-роз'єм: зовнішня різьба SMA з внутрішнім отвором.
• Порт живлення: роз'єм постійного струму 6,0 * 2,0 мм.
• Матеріал корпусу: алюміній, натуральне окислення та напилення.
• Отвір для кріплення: чотири положення кріплення навколо корпусу.
• Вага нетто: 0,190 кг.

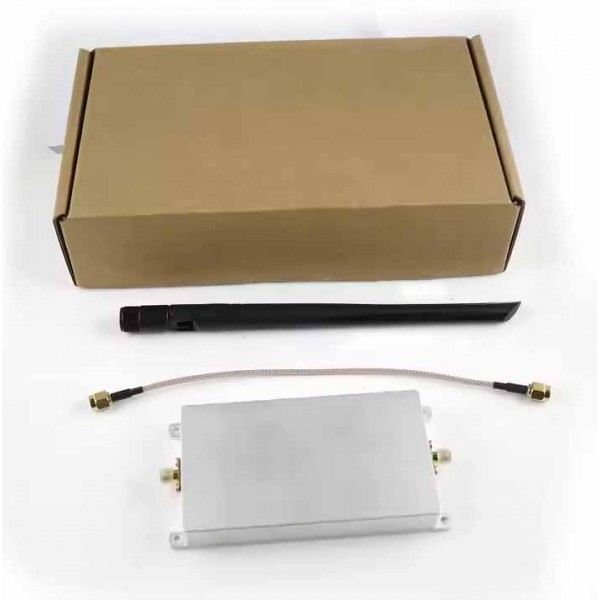

Комплектація EDUP AB-009

• Підсилювач EDUP AB-009 - 1 од.
• Антена - 1 од.
• Пігтейл - 1 од.
• Блок живлення - 1 од.

Для чого потрібен RF-підсилювач 2,4 ГГц

У будь-якій бездротовій системі рівень сигналу залежить від потужності передавача, коефіцієнтів підсилення антен, втрат у кабелях і роз'ємах, умов поширення радіохвиль та чутливості приймача. Якщо в передавальному тракті потрібне додаткове підсилення, між радіомодулем і антеною може встановлюватися зовнішній RF-підсилювач, сумісний за частотою, рівнем вхідної потужності, типом інтерфейсу та живленням.

EDUP AB-009 розрахований на діапазон 2,4 - 2,4835 ГГц. Він має окремо заявлене підсилення в напрямку прийому та передачі, тому його слід розглядати не як звичайний пасивний елемент, а як активний двонапрямний модуль у радіочастотному тракті. Правильне підключення потребує дотримання напрямку, передбаченого конструкцією, і контролю всіх параметрів сумісності.

Прилад не замінює антену, передавач або приймач. Він працює як частина готової системи, тому кінцевий результат визначається не лише номінальною потужністю 20 Вт, а й конфігурацією всієї RF-лінії. Для стабільної експлуатації важливо не перевищувати вхідний рівень 5 - 23 дБм, використовувати сумісне джерело живлення 12 - 24 В і не подавати на модуль сигнал поза заявленим діапазоном частот.

Робочий діапазон 2,4 - 2,4835 ГГц

Діапазон 2,4 - 2,4835 ГГц є ключовою характеристикою EDUP AB-009. Саме в цих межах повинна працювати система, до якої підключається підсилювач. Не варто використовувати модуль як універсальний широкосмуговий підсилювач для інших частот, якщо така сумісність не підтверджена виробником.

Під час вибору важливо звіряти не лише центральну частоту, а весь робочий спектр сигналу. Наприклад, у характеристиці EVM виробник наводить тестовий режим 802.11g 54 Мбіт/с OFDM 64QAM із шириною смуги 20 МГц. Це показує, що параметри якості передачі оцінювалися для конкретного модульованого сигналу, а не тільки для немодульованої несучої.

Вихідна потужність 43 дБм (20 Вт)

Вихідна потужність у картці товару вказана як 43 дБм (20 Вт) при P1дБ. Позначення P1дБ важливе: це технічний параметр підсилювача, пов'язаний із точкою компресії на 1 дБ. Тому 43 дБм (20 Вт) не слід безумовно трактувати як рівень, який необхідно використовувати в кожному режимі або з будь-яким типом сигналу.

Для модульованих сигналів важлива не лише абсолютна потужність, а й лінійність. Саме тому в характеристиках окремо наведено EVM 5% при 37 дБм для 802.11g 54 Мбіт/с OFDM 64QAM, BW 20 МГц. Цей параметр дає більш конкретне уявлення про один із перевірених режимів роботи підсилювача.

Підсилення прийому 20 дБ

Коефіцієнт підсилення прийому становить 20 дБ. У приймальному тракті важливо не тільки збільшити амплітуду корисного сигналу, а й не погіршити співвідношення сигнал/шум надмірним власним шумом активного каскаду. Для EDUP AB-009 коефіцієнт шуму зазначений як ≤ 3,0 дБ.

Практична якість прийому також залежить від антени, кабелю, роз'ємів, рівня зовнішніх перешкод і характеристик самого приймача. Тому підсилення 20 дБ є характеристикою модуля, а не гарантією певної дальності зв'язку в будь-яких умовах.

Підсилення передачі 16 дБ

У напрямку передачі коефіцієнт підсилення становить 16 дБ. Це значення потрібно враховувати разом із вхідною потужністю радіомодуля. Заявлений допустимий діапазон вхідної потужності EDUP AB-009 — 5 - 23 дБм.

Перед підключенням потрібно переконатися, що вихід передавача знаходиться в межах цього діапазону. Надмірний рівень на вході активного підсилювача може призвести до роботи поза оптимальною областю, росту нелінійних спотворень або перевантаження тракту.

Діапазон вхідної потужності 5 - 23 дБм

Вхідна потужність 5 - 23 дБм є одним із найважливіших параметрів при інтеграції EDUP AB-009 у готову систему. Підсилювач повинен отримувати сигнал у межах, для яких він розрахований. Якщо вихідна потужність передавального модуля невідома, її доцільно перевірити за технічною документацією або вимірювальним обладнанням.

Не слід орієнтуватися лише на напис «2,4 ГГц» на передавачі. Два пристрої можуть працювати на однаковій частоті, але мати принципово різні рівні вихідної потужності, типи роз'ємів і вимоги до живлення.

EVM 5% при 37 дБм

Для EDUP AB-009 вказано EVM 5% при 37 дБм у режимі 802.11g 54 Мбіт/с OFDM 64QAM із шириною смуги 20 МГц. EVM — показник, який характеризує відхилення фактичного модульованого сигналу від ідеального векторного представлення. Для покупця ця характеристика важлива тим, що вона описує не просто підсилення потужності, а якість роботи з конкретним цифровим модульованим сигналом.

Значення не слід переносити на всі можливі стандарти, смуги або види модуляції. У картці чітко наведені умови: 5% при 37 дБм, 802.11g 54 Мбіт/с OFDM 64QAM, BW 20 МГц.

Коефіцієнт шуму ≤ 3,0 дБ

Коефіцієнт шуму ≤ 3,0 дБ характеризує внесок підсилювача у шум приймального тракту. Чим нижчий цей параметр, тим менше погіршується потенційне співвідношення сигнал/шум при проходженні через активний каскад.

Однак реальний прийом залежить від усієї RF-системи. Високі втрати в пігтейлі, неякісний контакт SMA, невідповідна антена або сильні зовнішні перешкоди можуть нівелювати переваги активного підсилення. Тому EDUP AB-009 варто встановлювати у технічно коректно побудований тракт.

Затримка передачі ≤ 1 мкс

Затримка передачі заявлена на рівні ≤ 1 мкс. Для двонапрямного модуля це важлива характеристика, оскільки активна електроніка повинна достатньо швидко обробляти зміну напрямку сигналу в системі, для якої вона призначена.

Це значення потрібно розглядати як параметр самого підсилювача. Загальна затримка каналу зв'язку також включає роботу радіомодемів, протоколу, обробку сигналу та інші компоненти системи.

Живлення 12 - 24 В

Робоча напруга EDUP AB-009 становить 12 - 24 В. Порт живлення виконаний як роз'єм постійного струму 6,0 * 2,0 мм. До комплекту входить блок живлення — 1 од., що спрощує базове підключення.

Якщо використовується інше джерело живлення, воно повинно відповідати допустимій напрузі та забезпечувати необхідний струм. У характеристиках наведено робочий струм 3000 мА при вихідному сигналі 37 дБм і напрузі 12 В. Цей режим слід враховувати при підборі кабелів, конекторів та джерела живлення.

Перед подачею живлення необхідно перевірити полярність відповідно до маркування обладнання та штатного блока живлення. Не слід підключати випадковий адаптер лише тому, що його штекер фізично підходить до роз'єму.

Робочий струм 3000 мА при 37 дБм, 12 В

Заявлений робочий струм становить 3000 мА при вихідному сигналі 37 дБм і напрузі 12 В. Це конкретна умова, тому її не потрібно трактувати як постійне споживання в усіх режимах.

Для інженера ця характеристика корисна при оцінці вимог до живлення. Джерело має працювати стабільно без надмірного просідання напруги, а провідники та роз'єми повинні бути придатні для відповідного струмового навантаження.

Робоча температура -20℃ - 60℃

Робочий температурний діапазон становить -20℃ - 60℃. Це дозволяє використовувати модуль у різних умовах експлуатації в межах заявленого діапазону. Водночас у картці товару не зазначений клас захисту корпуса від води або пилу, тому не слід вважати пристрій герметичним чи придатним до відкритого встановлення під опадами без додаткового захисту.

Алюмінієвий корпус сприяє теплообміну, але під час монтажу не варто закривати його теплоізоляційними матеріалами або розташовувати впритул до джерел додаткового нагрівання. Конкретна схема охолодження повинна відповідати умовам використання.

Корпус 118*59*17 мм

Розміри корпуса EDUP AB-009 — 118*59*17 мм. Компактний плоский форм-фактор спрощує розміщення модуля у складі апаратури, на монтажній панелі або в технічному корпусі за умови, що навколо залишається достатньо місця для підключення RF-кабелів і живлення.

Навколо корпуса передбачені чотири положення кріплення. Це дозволяє механічно зафіксувати підсилювач, щоб на SMA-роз'єм та штекер живлення не передавалося навантаження від переміщення модуля.

Алюмінієвий корпус

Матеріал корпуса в картці описаний як алюміній, натуральне окислення та напилення. Металевий корпус забезпечує механічну жорсткість і є практичним рішенням для високочастотного активного модуля.

Маса нетто становить 0,190 кг. Для монтажу важливо враховувати не лише вагу самого підсилювача, а й навантаження від антени, пігтейла та кабелю живлення, якщо вони підключені безпосередньо до корпуса.

SMA-інтерфейс EDUP AB-009

РЧ-роз'єм описаний на сторінці як зовнішня різьба SMA з внутрішнім отвором. Саме це формулювання варто використовувати при підборі сумісного пігтейла або перехідника, не покладаючись лише на загальну назву SMA.

У високочастотному тракті неправильна пара роз'ємів може бути фізично несумісною або створювати поганий контакт. Перед монтажем необхідно перевірити тип відповідної частини на антені, передавачі та комплектному пігтейлі.

Пігтейл і антена в комплекті

До комплекту входять антена — 1 од. та пігтейл — 1 од. Для покупця це зручно, оскільки основні RF-компоненти вже передбачені постачанням. Водночас кінцева схема підключення залежить від обладнання, з яким буде використовуватися EDUP AB-009.

Не слід механічно навантажувати SMA-роз'єм важким кабелем або використовувати пігтейл із різкими перегинами. Будь-які додаткові втрати між радіомодулем, підсилювачем та антеною знижують фактичну ефективність тракту.

Загальний порядок підключення

1. Переконайтеся, що робоча система використовує діапазон 2,4 - 2,4835 ГГц.
2. Перевірте вихідну потужність джерела сигналу та її відповідність діапазону 5 - 23 дБм.
3. Звірте типи RF-роз'ємів і сумісність пігтейла.
4. Механічно закріпіть EDUP AB-009 за передбачені чотири положення кріплення.
5. Підключіть RF-тракт без надмірного зусилля на SMA-з'єднання.
6. Переконайтеся, що антена або еквівалентне навантаження підключені відповідно до схеми обладнання.
7. Підключіть живлення 12 - 24 В через роз'єм постійного струму 6,0 * 2,0 мм.
8. Перед подачею живлення перевірте полярність і параметри джерела.
9. Після запуску контролюйте стабільність роботи системи та температуру корпуса.
10. Не змінюйте RF-з'єднання під навантаженням без необхідності та дотримуйтеся інструкцій сумісного обладнання.

Що важливо врахувати перед покупкою

EDUP AB-009 — не універсальний підсилювач для будь-якої бездротової системи. Перед замовленням потрібно перевірити щонайменше чотири ключові параметри: робочу частоту, потужність на вході, напругу живлення та тип RF-роз'ємів.

Якщо передавач працює поза 2,4 - 2,4835 ГГц, його не слід підключати до цієї моделі як до широкосмугового модуля. Якщо вихідна потужність джерела не потрапляє в 5 - 23 дБм, сумісність також потребує окремої технічної оцінки.

Для систем із цифровою модуляцією слід враховувати вимоги до лінійності. Картка EDUP AB-009 наводить конкретний тест EVM 5% при 37 дБм, 802.11g 54 Мбіт/с OFDM 64QAM, BW 20 МГц. Це корисний орієнтир, але не автоматична гарантія тих самих параметрів з іншим стандартом, шириною каналу або модуляцією.

Застосування в бездротових системах керування

На сторінці MOMM EDUP AB-009 позиціонується як підсилювач сигналу керування на частоті 2,4 ГГц. Це відповідає його робочому діапазону та двонапрямній архітектурі з окремими значеннями підсилення прийому і передачі.

У будь-якому такому застосуванні кінцеву конфігурацію необхідно будувати відповідно до технічних вимог виробника радіомодуля та чинних правил використання радіочастот і допустимої випромінюваної потужності. Наявність підсилювача потужністю 20 Вт не означає автоматичну допустимість роботи на максимальному рівні в будь-якій системі або в будь-якому місці.

Застосування для відеоканалів і передачі даних

У російськомовному описі картки товару також згадується підсилення сигналу керування та відео для квадрокоптерів. Для такого використання особливе значення має лінійність підсилювача, оскільки цифрові відео- та інформаційні канали можуть використовувати складну модуляцію.

Параметр EVM у характеристиках дає технічне підтвердження роботи з тестовим цифровим сигналом 802.11g 54 Мбіт/с OFDM 64QAM, BW 20 МГц при 37 дБм. При використанні іншого протоколу необхідно орієнтуватися на вимоги саме цього обладнання.

EDUP AB-009 і якість RF-тракту

Навіть потужний підсилювач не компенсує грубі помилки в радіочастотному тракті. Неякісний кабель, невідповідний перехідник, погано затягнутий роз'єм або антена, не розрахована на робочу частоту, можуть створювати додаткові втрати та відбиття.

Для професійної інтеграції бажано контролювати RF-тракт відповідними вимірювальними приладами. Це дозволяє перевірити узгодження, фактичну потужність, втрати та інші параметри, а не оцінювати роботу системи лише суб'єктивно.

Типові помилки під час підключення

• використання підсилювача поза діапазоном 2,4 - 2,4835 ГГц;
• подача вхідної потужності поза межами 5 - 23 дБм;
• застосування джерела живлення з напругою поза 12 - 24 В;
• неправильне визначення полярності живлення;
• використання невідповідної відповідної частини SMA;
• підключення кабелів із великими втратами або пошкодженими роз'ємами;
• експлуатація без урахування теплового режиму;
• механічне навантаження на RF-роз'єм замість фіксації корпуса;
• інтерпретація 43 дБм (20 Вт) P1дБ як гарантованого робочого рівня для будь-якої цифрової модуляції;
• ігнорування вимог до законного використання радіочастот і допустимої випромінюваної потужності.

Поширені запитання про EDUP AB-009

Який робочий діапазон частот EDUP AB-009?

Робочий діапазон частот становить 2,4 - 2,4835 ГГц.

Яка вихідна потужність?

Вихідна потужність (P1дБ) заявлена як 43 дБм (20 Вт).

Яке підсилення в режимі прийому?

Коефіцієнт підсилення прийому становить 20 дБ.

Яке підсилення передачі?

Коефіцієнт підсилення передачі становить 16 дБ.

Яка допустима вхідна потужність?

Діапазон вхідної потужності — 5 - 23 дБм.

Який коефіцієнт шуму?

Коефіцієнт шуму заявлений як ≤ 3,0 дБ.

Яка затримка передачі?

Затримка передачі — ≤ 1 мкс.

Від якої напруги працює підсилювач?

Робоча напруга становить 12 - 24 В.

Який робочий струм?

3000 мА при вихідному сигналі 37 дБм і напрузі 12 В.

Який робочий температурний діапазон?

-20℃ - 60℃.

Які розміри корпуса?

118*59*17 мм.

Яка маса EDUP AB-009?

Вага нетто становить 0,190 кг.

Який RF-роз'єм використовується?

У картці він описаний як зовнішня різьба SMA з внутрішнім отвором.

Який роз'єм живлення?

Порт живлення — роз'єм постійного струму 6,0 * 2,0 мм.

Що входить до комплекту?

Підсилювач EDUP AB-009 - 1 од., антена - 1 од., пігтейл - 1 од., блок живлення - 1 од.

Чи можна використовувати модуль з будь-яким передавачем 2,4 ГГц?

Ні. Крім частоти потрібно перевірити вхідну потужність 5 - 23 дБм, тип RF-роз'ємів, напругу живлення 12 - 24 В та вимоги конкретного передавального обладнання.

Чи означають 20 Вт гарантовану дальність зв'язку?

Ні. Дальність залежить від антен, втрат у тракті, умов поширення, рівня перешкод, параметрів приймача та інших факторів. 20 Вт — це значення вихідної потужності, наведене як 43 дБм (20 Вт) при P1дБ.

Чому варто купити EDUP AB-009

EDUP AB-009 підійде покупцю, якому потрібен спеціалізований активний RF-модуль для діапазону 2,4 - 2,4835 ГГц із високою вихідною потужністю та двонапрямним підсиленням. Характеристики 20 дБ у режимі прийому та 16 дБ у режимі передачі дозволяють використовувати один модуль у системі, де важливий сигнал в обох напрямках.

Вихідна потужність 43 дБм (20 Вт), вхід 5 - 23 дБм, коефіцієнт шуму ≤ 3,0 дБ та затримка ≤ 1 мкс дають чіткі технічні орієнтири для інтеграції. Для цифрових систем додатково корисний заявлений параметр EVM 5% при 37 дБм для 802.11g 54 Мбіт/с OFDM 64QAM із BW 20 МГц.

Практичність моделі підвищують живлення 12 - 24 В, компактний корпус 118*59*17 мм, маса 0,190 кг, чотири положення кріплення та комплект із антеною, пігтейлом і блоком живлення. Перед покупкою достатньо уважно звірити сумісність із вашим RF-обладнанням та умовами законного використання радіочастот.

Купити підсилювач EDUP AB-009 в Україні

Купити EDUP AB-009 доцільно для технічних і бездротових систем, яким потрібен активний підсилювач у діапазоні 2,4 - 2,4835 ГГц. Модель має вихідну потужність 43 дБм (20 Вт), підсилення прийому 20 дБ, підсилення передачі 16 дБ та працює з вхідним сигналом 5 - 23 дБм.

Перед замовленням звірте напругу 12 - 24 В, тип SMA-інтерфейсу, роз'єм живлення 6,0 * 2,0 мм, габарити 118*59*17 мм та доступне місце для монтажу. Якщо планується передавання цифрового модульованого сигналу, окремо врахуйте заявлену характеристику EVM 5% при 37 дБм, 802.11g 54 Мбіт/с OFDM 64QAM, BW 20 МГц.

EDUP AB-009 — компактний алюмінієвий RF-підсилювач для професійної інтеграції в сумісні системи 2,4 ГГц, де потрібні високий рівень вихідної потужності, двонапрямне підсилення, невелика затримка та готовий базовий комплект із антеною, пігтейлом і блоком живлення.
