Модуль збору даних National Instruments USB-6009

National Instruments USB-6009 — компактний багатофункціональний модуль введення-виведення та збору даних (DAQ), який підключається до комп’ютера через інтерфейс Full-Speed USB. Пристрій призначений для реєстрації даних, проведення вимірювань із використанням переносного обладнання, створення навчальних експериментів і лабораторних вимірювальних систем.

USB-6009 поєднує в одному корпусі аналогові входи та виходи, цифрові лінії введення/виведення і 32-розрядний лічильник. Така конфігурація дає змогу використовувати модуль у системах, де потрібно отримувати сигнали від датчиків, реєструвати вимірювальні дані та взаємодіяти з аналоговими й цифровими сигналами через комп’ютер.

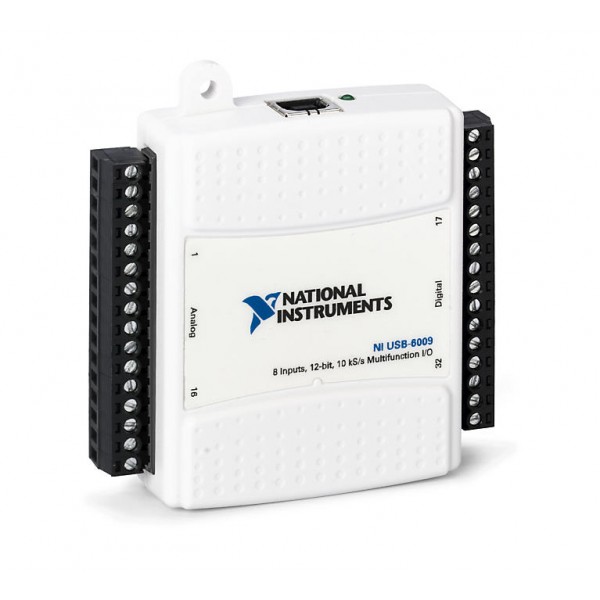

Модуль виконаний у легкому пластиковому корпусі. Для підключення датчиків і сигнальних ліній передбачені гвинтові клеми, що спрощує монтаж експериментальних схем і підключення обладнання під час лабораторних робіт. Для налаштування та проведення вимірювань використовується драйвер NI-DAQmx і відповідна утиліта конфігурації.

Основні можливості National Instruments USB-6009

USB-6009 підключається до ПК через USB та містить вісім каналів введення аналогових сигналів (AI), два канали генерації аналогових сигналів (AO), цифрові канали введення/виведення (DIO) і 32-розрядний лічильник. Завдяки поєднанню різних типів каналів пристрій можна застосовувати як основу нескладної автоматизованої системи збору даних.

• 8 каналів аналогового вводу;
• 2 канали аналогового виводу;
• 12 каналів цифрового введення/виведення DIO за даними картки товару;
• 32-розрядний лічильник;
• максимальна частота дискретизації одного каналу — 48 кГц;
• роздільна здатність аналогового вводу — 14 біт;
• підключення до комп’ютера через Full-Speed USB;
• гвинтові клеми для підключення датчиків і сигнальних ліній;
• підтримка драйвера NI-DAQmx.

Аналогові входи USB-6009

Однією з основних функцій National Instruments USB-6009 є введення та оцифрування аналогових сигналів. Модуль має вісім аналогових входів і підтримує роботу як зі схемою із загальним проводом, так і з диференціальним підключенням. Це дозволяє адаптувати конфігурацію вимірювальної системи до конкретного типу сигналу та способу підключення датчика.

Роздільна здатність аналогового вводу становить 14 біт. Максимальна частота дискретизації для одного каналу — 48 кГц і залежить від конфігурації системи. Для декількох каналів на сторінці товару зазначена сумарна максимальна частота дискретизації 42 кГц, також залежна від конфігурації системи.

Для операцій аналогового вводу передбачено FIFO-буфер обсягом 512 байт. Часова роздільна здатність становить 41,67 нс за частоти тактового генератора 24 МГц. Похибка синхронізації вказана на рівні 100 ppm від частоти дискретизації.

Діапазони вхідної напруги

У схемі із загальним проводом діапазон вхідної напруги становить ±10 В. Для диференціальної схеми USB-6009 підтримує декілька діапазонів: ±20 В, ±10 В, ±5 В, ±4 В, ±2,5 В, ±2 В, ±1,25 В та ±1 В. Це дозволяє вибирати відповідний діапазон відповідно до параметрів сигналу, що вимірюється.

Робоча напруга становить ±10 В, вхідний імпеданс — 144 кОм. Для входів передбачений захист від перевищення напруги до ±35 В.

Основні технічні характеристики USB-6009

Підключення датчиків і сигнальних ліній

Для підключення датчиків та інших джерел сигналу в USB-6009 використовуються гвинтові клеми. Такий спосіб підключення зручний під час побудови лабораторних стендів, проведення експериментів і роботи з тимчасовими вимірювальними схемами. Провідники можна підключати безпосередньо до клем модуля, що полегшує зміну конфігурації системи.

Компактний пластиковий корпус і невелика маса USB-6009 також роблять пристрій зручним для переносних вимірювальних систем. Модуль можна використовувати там, де необхідно підключити датчики або інші сигнальні лінії до комп’ютера без встановлення внутрішньої плати введення-виведення.

Робота з драйвером NI-DAQmx

Для конфігурації National Instruments USB-6009 та організації вимірювань використовується драйвер NI-DAQmx. Утиліта конфігурації допомагає підготувати пристрій до роботи, налаштувати необхідні канали та параметри вимірювання. Це спрощує використання USB-6009 у навчальних і прикладних системах збору даних.

Поєднання USB-підключення, гвинтових клем і програмних засобів NI-DAQmx дозволяє використовувати модуль як готовий зовнішній інтерфейс між датчиками, сигнальними лініями та комп’ютером. Пристрій не обмежується лише аналоговим вводом: наявність аналогових виходів, цифрового введення/виведення та лічильника розширює можливості побудови експериментальних і вимірювальних систем.

Сфери застосування USB-6009

National Instruments USB-6009 призначений насамперед для нескладних задач збору та реєстрації даних. Пристрій може використовуватися для проведення вимірювань із переносним обладнанням, роботи з датчиками, створення навчальних лабораторних установок і постановки експериментів.

Модуль буде корисним у системах, де потрібно отримувати аналогові сигнали та передавати результати вимірювання на комп’ютер, а також працювати з цифровими лініями. Наявність декількох типів введення та виведення дозволяє побудувати на базі одного USB-6009 компактний вимірювальний стенд без використання окремих пристроїв для кожного типу сигналу.

Переваги конструкції та використання

• Багатофункціональність. В одному модулі об’єднані аналогові входи, аналогові виходи, цифрові канали та 32-розрядний лічильник.
• Компактне виконання. USB-6009 має легкий пластиковий корпус і підходить для настільних та переносних вимірювань.
• Підключення через USB. Для зв’язку з комп’ютером використовується інтерфейс Full-Speed USB.
• Зручне підключення сигналів. Датчики та сигнальні лінії приєднуються за допомогою гвинтових клем.
• Гнучкі діапазони аналогового вводу. У диференціальному режимі доступно декілька діапазонів вхідної напруги.
• Підтримка NI-DAQmx. Драйвер та утиліта конфігурації спрощують налаштування модуля і проведення вимірювань.

National Instruments USB-6009 для лабораторних вимірювань

USB-6009 поєднує основні функції введення-виведення, необхідні для навчальної лабораторії або нескладної системи збору даних. Вісім аналогових входів дають змогу підключати декілька вимірювальних сигналів, а аналогові виходи, цифрові канали та лічильник розширюють можливості експериментального стенда.

Завдяки компактному виконанню, USB-інтерфейсу та клемному підключенню National Instruments USB-6009 зручно інтегрувати в системи реєстрації даних і лабораторне обладнання. Модуль орієнтований на задачі, де важливі просте підключення до комп’ютера, робота з декількома типами сигналів і можливість швидко змінювати конфігурацію вимірювальної схеми.
