Портативний аналізатор спектра TinySA 960 МГц

TinySA 960 МГц — портативний аналізатор спектра для дослідження радіочастотних сигналів у широкому діапазоні частот. Прилад працює з двома входами: LOW для діапазону від 100 кГц до 350 МГц та HIGH для частот від 240 МГц до 960 МГц. Крім аналізу спектра, TinySA підтримує режими генерації сигналів, що розширює можливості його використання під час налаштування та перевірки радіоелектронної апаратури.

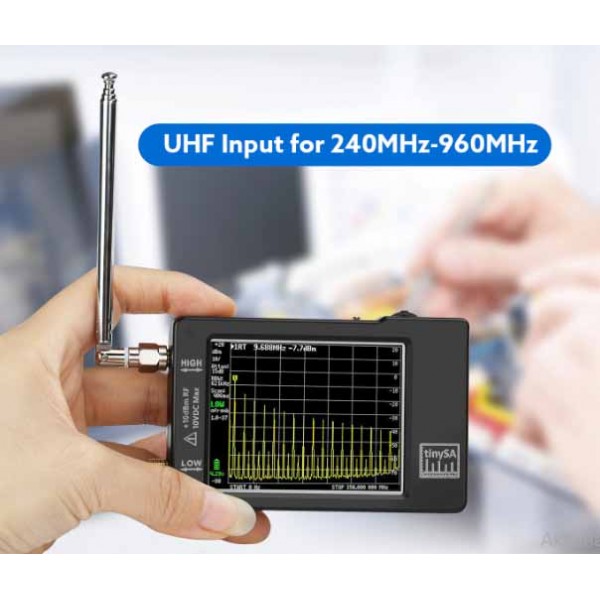

Аналізатор оснащений кольоровим сенсорним дисплеєм діагоналлю 2,8 дюйма з роздільною здатністю 320 × 240 пікселів. Керувати параметрами можна через резистивний сенсорний екран, джог-перемикач або USB. Компактне автономне виконання дає змогу використовувати TinySA не лише на робочому столі, а й для виїзних вимірювань.

Інтерфейс та керування TinySA

• кольоровий екран із роздільною здатністю 320 × 240 пікселів;
• діагональ дисплея — 2,8 дюйма;
• кольорова глибина — 16 біт RGB на піксель;
• резистивне сенсорне керування;
• джог-перемикач для керування приладом;
• керування через послідовний USB-порт;
• додатковий порт TTL USART на внутрішній друкованій платі, програмне забезпечення для якого в зазначеній версії не реалізоване;
• лінійне джерело живлення для зменшення комутаційних шумів;
• захист порту від електростатичного розряду в оновленій версії V0.3.1_E.

Характеристики входу LOW 100 кГц–350 МГц

Низькочастотний вхід LOW призначений для аналізу сигналів у діапазоні від 100 кГц до 350 МГц. Вхідний опір становить 50 Ом за вхідного ослаблення 10 дБ або більше. Передбачено ручний та автоматичний вибір ослаблення від 0 до 31 дБ із кроком 1 дБ.

• діапазон вхідних частот — 100 кГц–350 МГц;
• вхідний опір — 50 Ом за ослаблення 10 дБ або більше;
• вхідне ослаблення — 0–31 дБ із кроком 1 дБ, ручне або автоматичне;
• максимальний рівень вхідного сигналу без ослаблення — +10 дБм;
• максимальна короткочасна вхідна потужність за ослаблення 30 дБ — +20 дБм;
• IIP3 за ослаблення 0 дБ — +15 дБм;
• точка компресії 1 дБ — +2 дБм за ослаблення 0 дБ;
• роздільна здатність детектора потужності — 0,5 дБ;
• лінійність залежно від частоти — ±1 дБ;
• абсолютна точність рівня потужності після калібрування — ±1 дБ;
• мінімальний розрізнюваний сигнал за смуги роздільної здатності 30 кГц — −102 дБм;
• точність частоти відповідає вибраній смузі роздільної здатності;
• фазовий шум — −90 дБ/Гц за відхилення 100 кГц та −115 дБ/Гц за відхилення 1 МГц;
• динамічний діапазон без побічних складових — 70 дБ за смуги роздільної здатності 30 кГц.

Фільтри та швидкість сканування

TinySA підтримує ручний вибір фільтрів роздільної здатності 3, 10, 30, 100, 300 і 600 кГц. В автоматичному режимі доступний вибір одного з 57 фільтрів роздільної здатності. На дисплеї можна використовувати 145 або 290 точок вимірювання.

Швидкість сканування перевищує 1000 точок за секунду при використанні фільтрів із найбільшою смугою роздільної здатності. Прилад автоматично оптимізує фактичні точки сканування для охоплення всього заданого діапазону незалежно від вибраної смуги роздільної здатності. Також передбачена функція придушення паразитних сигналів, яка допомагає оцінити, чи присутній сигнал на вході, чи виникає всередині приладу.

Характеристики входу HIGH 240–960 МГц

Вхід HIGH охоплює діапазон від 240 до 960 МГц. У цьому тракті немає вхідного смугового фільтра, тому потужні сигнали за межами діапазону 240–960 МГц можуть спричиняти спотворення сигналів усередині робочої смуги.

• діапазон вхідних частот — 240–960 МГц;
• максимальний рівень вхідного сигналу без ослаблення — +10 дБм;
• IIP3 — −5 дБм;
• точка компресії 1 дБ — −6 дБм за ослаблення 0 дБ;
• роздільна здатність детектора потужності — 0,5 дБ;
• лінійність залежно від частоти — ±1 дБ;
• абсолютна точність рівня потужності після калібрування — ±1 дБ;
• мінімальний розрізнюваний сигнал за смуги роздільної здатності 30 кГц — −115 дБм;
• точність частоти відповідає вибраній смузі роздільної здатності;
• динамічний діапазон без побічних складових — 50 дБ за смуги роздільної здатності 30 кГц;
• фільтри роздільної здатності — 3, 10, 30, 100, 300 та 600 кГц з автоматичним або ручним вибором;
• додатковий частотно-залежний вхідний атенюатор — 25–40 дБ;
• похибка вимірювання рівня потужності при ввімкненому додатковому атенюаторі збільшується до ±15 дБ;
• 145 або 290 точок вимірювання на екрані;
• швидкість сканування — понад 1000 точок за секунду при використанні фільтрів із найбільшою смугою роздільної здатності.

Вбудований генератор сигналів

TinySA може працювати не тільки як портативний аналізатор спектра, а й як генератор сигналів. Для нижнього діапазону передбачено синусоїдальний вихід із частотами від 100 кГц до 350 МГц. Рівень сигналу регулюється з кроком 1 дБ у межах від −76 до −6 дБм.

• синусоїдальний вихід 100 кГц–350 МГц;
• гармоніки нижче −40 дБ відносно основної гармоніки;
• регулювання вихідного рівня від −76 до −6 дБм із кроком 1 дБ;
• доступні AM, вузькосмугова FM, широкосмугова FM та повільна частотна розгортка.

У високочастотному режимі генератор формує прямокутний сигнал у діапазоні 240–960 МГц. Вихідний рівень регулюється від −38 до +13 дБм зі змінним кроком. Також доступні вузькосмугова та широкосмугова FM-модуляція і повільна розгортка в заданому частотному діапазоні.

Режим опорного генератора

Прилад підтримує додатковий прямокутний вихід опорного сигналу з рівнем основної частоти −25 дБм, підключений до високочастотного входу/виходу. Частоту можна встановити на 1, 2, 4, 10, 15 або 30 МГц.

Автономна робота та заряджання

TinySA оснащений вбудованим акумулятором для автономної роботи. Повне заряджання займає не більше 1 години від USB-порту або USB-зарядного пристрою зі струмом не менше 500 мА. Час роботи від повністю зарядженого акумулятора становить щонайменше 2 години.

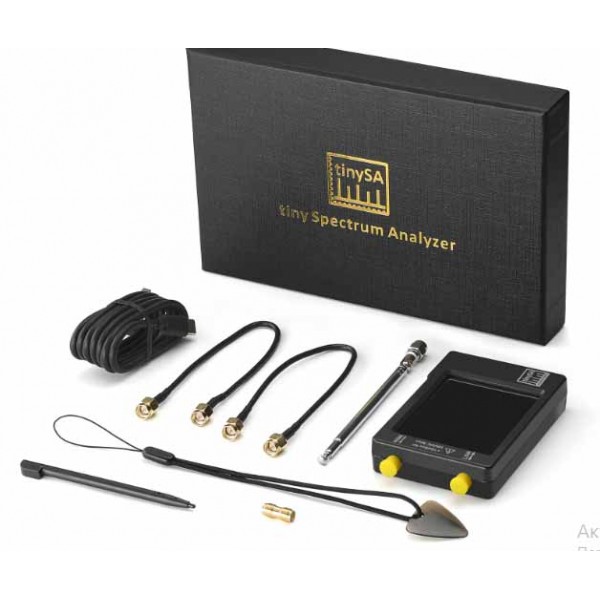

Комплектація TinySA 960 МГц

• аналізатор спектра TinySA з дисплеєм 2,8 дюйма — 1 шт.;
• ВЧ-кабель SMA–SMA RG174 довжиною 20 см — 2 шт.;
• USB-кабель Type-C для передавання даних — 1 шт.;
• шнурок — 1 шт.;
• перехідник SMA «мама–мама» — 1 шт.;
• телескопічна антена SMA — 1 шт.

Особливості портативного аналізатора спектра TinySA

Поєднання аналізатора спектра та генератора сигналів в одному компактному корпусі дає змогу виконувати різні операції з радіочастотними сигналами без використання окремих приладів для кожної функції. Два частотні тракти забезпечують роботу в сумарному діапазоні від 100 кГц до 960 МГц, а регульована смуга роздільної здатності, атенюація та режими генерації дозволяють налаштовувати параметри відповідно до конкретного вимірювального завдання.
