Портативний аналізатор спектра HSA1036-TG 9 кГц–3,6 ГГц із трекінг-генератором

HSA1036-TG — портативний аналізатор спектра для дослідження радіочастотних сигналів у діапазоні від 9 кГц до 3,6 ГГц. Прилад поєднує спектральний аналіз, високу чутливість, сенсорне керування та вбудований трекінг-генератор, тому підходить для вимірювань у лабораторії, сервісній майстерні та безпосередньо на об’єкті. Частотна роздільна здатність становить 1 Гц, а відображуваний середній рівень шуму DANL у частині робочого діапазону досягає типового значення -160 дБм.

Модель HSA1036-TG розрахована на завдання, де важливо не лише побачити спектр сигналу, а й оцінити його рівень, знайти небажані складові, проаналізувати шумове оточення або перевірити частотну характеристику радіочастотного тракту. Діапазон до 3,6 ГГц охоплює широкий спектр низько- та високочастотних вимірювань, а набір детекторів і функцій роботи з трасами допомагає адаптувати режим аналізу до конкретного сигналу.

Основні можливості HSA1036-TG

Аналізатор працює в діапазоні частот 9 кГц–3,6 ГГц. Для точного позиціювання по частоті передбачено роздільну здатність 1 Гц, а швидкість старіння опорного генератора заявлена на рівні менше 1 ppm на рік. Фазовий шум становить менше -80 дБн/Гц при відстроюванні 10 кГц, що важливо під час аналізу сигналів поблизу несучої та оцінювання спектральної чистоти.

Смуга роздільної здатності RBW налаштовується від 10 Гц до 500 кГц, а також доступні значення 1 МГц і 3 МГц. Відеосмуга VBW регулюється від 10 Гц до 3 МГц. Таке поєднання дає змогу підбирати параметри аналізу залежно від того, що важливіше в конкретному вимірюванні: розрізнити близько розташовані спектральні складові, зменшити вплив шуму на відображення або прискорити перегляд ширшої ділянки спектра.

Чутливість і робота зі слабкими сигналами

Однією з ключових характеристик портативного аналізатора спектра HSA1036-TG є низький відображуваний середній рівень шуму. За наведених виробником умов вимірювання типове значення DANL становить -160 дБм у діапазонах 1–10 МГц та 10 МГц–1 ГГц. У верхній частині діапазону заявлене типове значення -158 дБм. Низький власний шум приладу дає змогу впевненіше працювати зі слабкими спектральними компонентами, коли їх рівень наближається до шумового фону.

Для аналізу різних типів сигналів доступні детектори Positive Peak, Negative Peak, Sample, Normal і RMS. Вони дають змогу по-різному обробляти значення в межах кожної точки спектра: фіксувати максимуми або мінімуми, відображати вибіркові значення чи оцінювати середньоквадратичний рівень. Це робить HSA1036-TG зручним не лише для загального огляду спектра, а й для більш цілеспрямованих вимірювальних задач.

Трекінг-генератор і генератор сигналів

Версія HSA1036-TG оснащена трекінг-генератором. Для цього режиму вказаний частотний діапазон 100 кГц–3,6 ГГц. Також передбачено режим генератора сигналів у діапазоні 35 МГц–3,6 ГГц. Діапазон вихідного рівня становить від -30 дБм до 0 дБм із роздільною здатністю встановлення 1 дБ.

Наявність трекінг-генератора розширює сферу застосування аналізатора. Прилад можна використовувати для дослідження частотної залежності параметрів радіочастотних вузлів і трактів у межах заявленого діапазону. Аналізатор формує тестовий сигнал і одночасно контролює його проходження через досліджуваний об’єкт, що спрощує перевірку фільтрів, підсилювальних каскадів та інших ВЧ-компонентів без окремого зовнішнього генератора в тих випадках, де достатньо характеристик вбудованого джерела.

Робота з трасами та відображення результатів

HSA1036-TG підтримує набір функцій для роботи з трасами: очищення запису, максимальне утримання, мінімальне утримання, перегляд і усереднення. Режим Max Hold корисний, коли необхідно зафіксувати найвищі рівні сигналу за певний проміжок спостереження, а Min Hold — мінімальні. Усереднення допомагає зробити відображення стабільнішим у ситуаціях, коли спектр містить значну шумову складову.

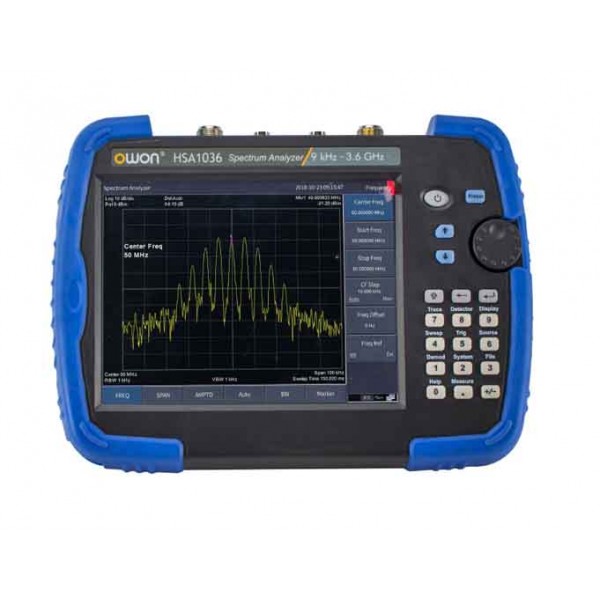

Для відображення рівня доступні одиниці дБм, дБВт, дБмВт, дБмВ, дБмкВ, Вт і В. Завдяки цьому користувач може вибрати форму представлення, яка відповідає прийнятій методиці вимірювань. Восьмидюймовий сенсорний РК-дисплей забезпечує достатню площу для перегляду спектра, маркерів та параметрів налаштування. Вбудований датчик освітленості використовується для регулювання підсвічування екрана відповідно до зовнішніх умов.

Портативний формат і автономна робота

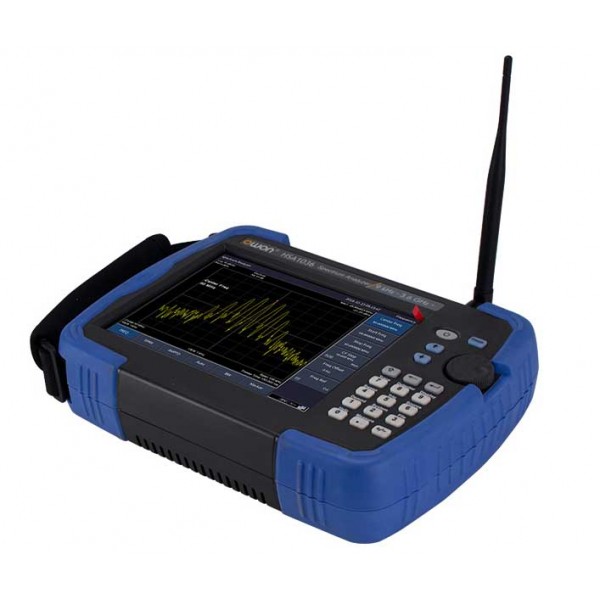

HSA1036-TG створений як переносний вимірювальний прилад. Вбудований літій-іонний акумулятор забезпечує заявлений час автономної роботи приблизно 4–6 годин. Акумулятори є змінними, тому за потреби можна використовувати додаткові батареї для тривалішої роботи поза лабораторією. Такий формат зручний для виїзної діагностики, обстеження радіочастотної обстановки, налагодження обладнання та вимірювань у місцях, де постійне мережеве живлення недоступне.

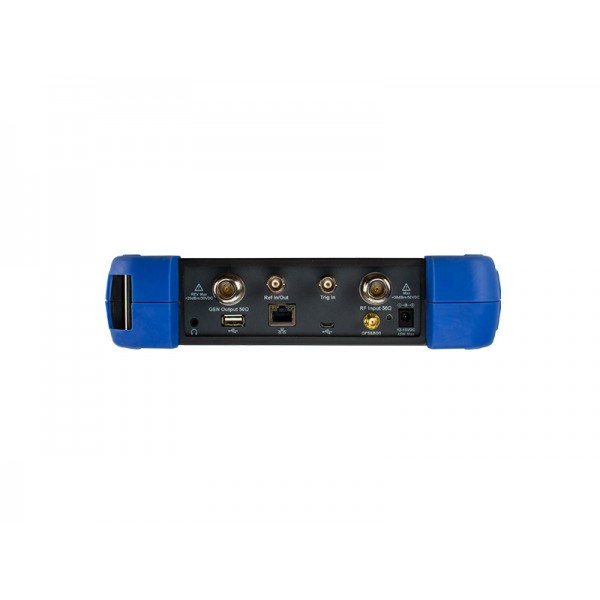

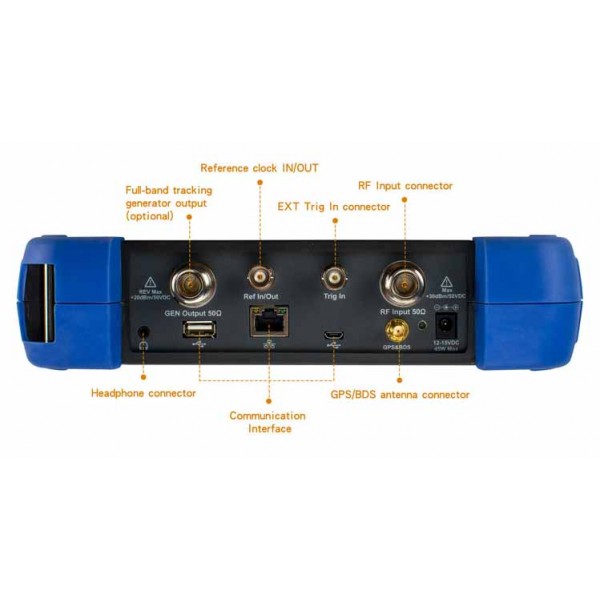

Для підключення до зовнішнього обладнання передбачені інтерфейси USB HOST, USB DEVICE і LAN, а також порт для навушників. USB HOST дає змогу працювати із сумісними зовнішніми накопичувачами та периферією, USB DEVICE використовується для з’єднання з комп’ютером, а LAN забезпечує мережеве підключення. Наявність кількох інтерфейсів полегшує інтеграцію аналізатора у вимірювальне робоче місце.

Контроль електромагнітних завад

У функціональності приладу передбачені можливості для перевірок, пов’язаних з електромагнітними завадами, а для тестування ЕМС може використовуватися додаткове програмне забезпечення. Також заявлена функція локального сповіщення про проходження або помилку тесту. Це може бути корисно під час попередніх перевірок пристроїв і вузлів перед подальшими спеціалізованими випробуваннями.

Водночас HSA1036-TG залишається універсальним спектроаналізатором загального призначення. Він дає змогу контролювати займану смугу, шукати побічні спектральні складові, порівнювати рівні сигналів, спостерігати зміну спектра в часі та оцінювати поведінку ВЧ-трактів разом із трекінг-генератором. Поєднання широкого частотного діапазону та автономного живлення робить модель практичною для стаціонарних і виїзних вимірювань.

Технічні характеристики HSA1036-TG

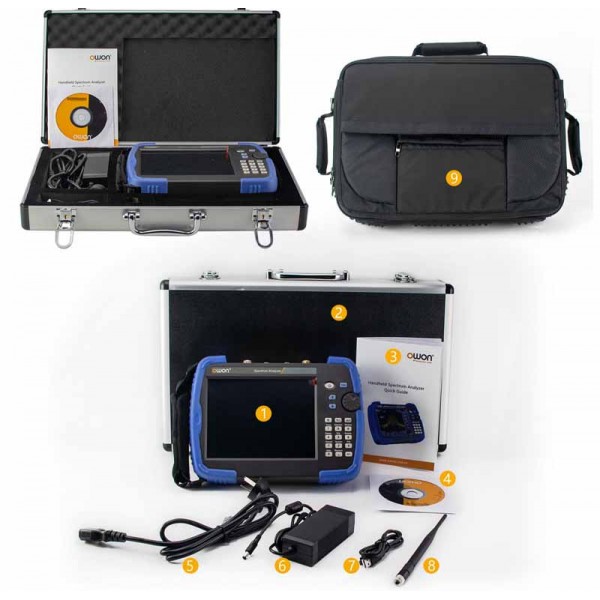

Комплект постачання

• портативний аналізатор спектра HSA1036-TG із трекінг-генератором — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• кабель живлення — 1 шт.;
• антена — 1 шт.;
• металевий кейс — 1 шт.;
• USB-кабель — 1 шт.;
• диск із програмним забезпеченням та інструкцією — 1 шт.;
• вбудовані змінні акумулятори.

Для яких завдань підходить аналізатор

Портативний аналізатор спектра HSA1036-TG може використовуватися для налагодження та діагностики радіочастотного обладнання, контролю спектральної обстановки, пошуку небажаних випромінювань і гармонік, оцінювання рівня сигналу, порівняння спектральних компонентів та дослідження частотної характеристики вузлів разом із трекінг-генератором. Підтримка режимів утримання максимуму та мінімуму особливо корисна для спостереження за нестабільними або періодично активними сигналами.

Модель поєднує широкий діапазон до 3,6 ГГц, низький рівень власного шуму, гнучке налаштування RBW і VBW, кілька типів детектування та автономне живлення. Завдяки цьому один прилад можна застосовувати як для детального аналізу окремої ділянки спектра, так і для швидкого огляду радіочастотної обстановки. Сенсорний екран і набір дротових інтерфейсів спрощують роботу з результатами та підключення аналізатора до зовнішньої вимірювальної системи.
