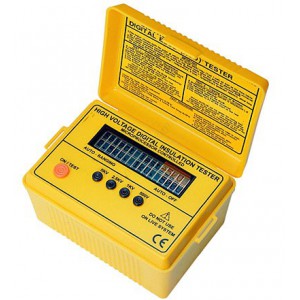

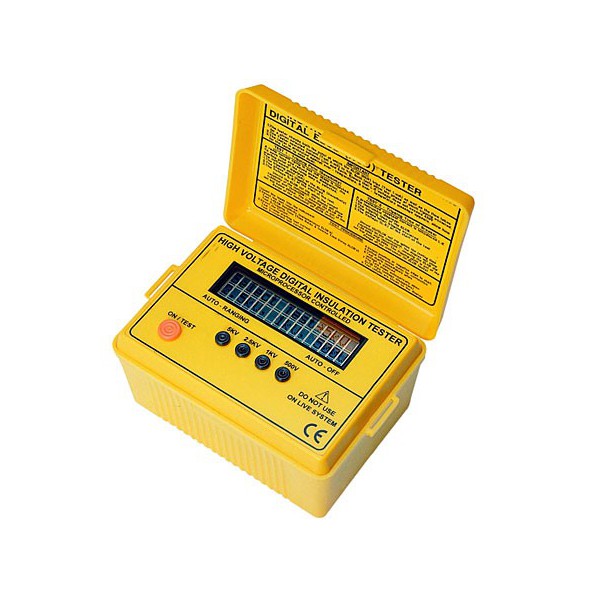

Мегаомметр SEW 2803IN — цифровий вимірювач опору ізоляції до 250 ГОм

Мегаомметр SEW 2803IN (2803 IN) — цифровий прилад для вимірювання опору ізоляції з чотирма фіксованими значеннями випробувальної напруги: 500 В, 1000 В, 2500 В і 5000 В. Максимальна межа вимірювання становить 250 ГОм, тому модель призначена для завдань, де потрібен контроль стану електричної ізоляції під підвищеною тестовою напругою. Прилад поєднує широкий діапазон вимірювання, автоматичний вибір діапазону, цифрову індикацію та функції, що спрощують проведення тесту й допомагають контролювати його перебіг.

SEW 2803IN керується мікропроцесором і підтримує чотири рівні тестової напруги. Для кожного рівня передбачена відповідна верхня межа опору ізоляції: до 25 ГОм при 500 В, до 50 ГОм при 1000 В, до 125 ГОм при 2500 В і до 250 ГОм при 5000 В. Така градація дає змогу обрати потрібний режим відповідно до вимог конкретної перевірки, не переходячи на інший вимірювальний прилад.

Основні можливості SEW 2803IN

Ключове призначення моделі — вимірювання опору ізоляції постійною випробувальною напругою. Автоматичний вибір діапазону зменшує кількість ручних операцій під час вимірювання, а цифровий дисплей відображає результат у зручному для контролю форматі. Вбудована лінійна шкала показує зміну тестової напруги, зокрема її наростання під час випробування та спад після завершення тесту.

• Тестова напруга: 500 В, 1000 В, 2500 В, 5000 В.
• Максимальний вимірюваний опір: до 250 ГОм.
• Автоматичний вибір діапазону: прилад самостійно переходить на відповідну межу вимірювання.
• Двохрядковий РК-дисплей: 2 рядки по 16 символів для відображення параметрів і результатів.
• Індикація тривалості тесту: до 99,9 с, що полегшує порівняння вимірювань, виконаних за однакових умов.
• Візуальне та звукове попередження: при виявленні зовнішньої напруги.
• Автоматичне вимкнення: допомагає зменшити зайве споживання енергії.
• EnerSave™: функція енергозбереження для раціональнішого використання комплекту батарей.
• Контроль заряду: передбачена індикація низького рівня батарей.
• Захист від перевантаження: реалізований виробником як одна з функцій приладу.

Діапазони вимірювання опору ізоляції

Робочі межі SEW 2803IN безпосередньо пов’язані з обраною випробувальною напругою. За тестової напруги 500 В прилад вимірює опір ізоляції до 25 ГОм. При переході на 1000 В верхня межа збільшується до 50 ГОм. Режим 2500 В дає змогу виконувати вимірювання до 125 ГОм, а максимальна напруга 5000 В — до 250 ГОм. Це дозволяє використовувати один мегаомметр для перевірок із різними вимогами до тестової напруги та очікуваного рівня опору.

Точність вимірювання та контроль результату

Для діапазону опору до 50 ГОм заявлена точність становить ±3% від показання, а для значень від 50 до 250 ГОм — ±5% від показання. Такий поділ важливо враховувати під час оцінювання результатів, особливо коли вимірювання виконуються на верхніх межах приладу. Завдяки автоматичному вибору діапазону користувачеві не потрібно вручну перемикати межі опору — мегаомметр визначає відповідний діапазон самостійно.

Окремою перевагою з погляду контролю процесу є відображення тривалості тесту до 99,9 секунди. Це дає можливість орієнтуватися не лише на отримане значення опору, а й на час проведення вимірювання. Лінійний індикатор тестової напруги показує її наростання та спад, тому оператор бачить, як змінюється напруга протягом тесту та після його завершення.

Функції безпеки під час роботи з високою напругою

Оскільки максимальна випробувальна напруга SEW 2803IN становить 5 кВ, контроль стану вимірювального кола має особливе значення. Виробник передбачив візуальне та звукове попередження про наявність зовнішньої напруги. Якщо на вході приладу присутня стороння напруга, користувач отримує відповідний сигнал, що допомагає своєчасно звернути увагу на стан об’єкта перед проведенням тесту.

Після завершення випробування можна спостерігати спад тестової напруги за допомогою індикаторної шкали. У конструкції також передбачені захист від перевантаження та автоматичне вимкнення. Модель відповідає вимогам стандарту безпеки EN 61010-1, зазначеного виробником для SEW 2803IN.

Дисплей, керування та енергозбереження

Мегаомметр оснащений великим двохрядковим РК-дисплеєм формату 2 × 16 символів. Такий екран використовується для відображення результатів і службової інформації під час тестування. Мікропроцесорне керування забезпечує роботу автоматичних функцій, зокрема автоматичного вибору діапазону, контролю живлення та автоматичного вимкнення.

Живлення приладу здійснюється від восьми лужних батарей типу AA по 1,5 В. Функція EnerSave™ розрахована на продовження часу роботи комплекту елементів живлення, а індикатор низького заряду попереджає про необхідність їх заміни. Автономне батарейне живлення не потребує підключення мегаомметра до мережевого джерела під час вимірювань.

Компактний корпус для переносного вимірювального приладу

Габарити SEW 2803IN становлять 170 × 120 × 95 мм, а маса з установленими батареями — приблизно 930 г. Таке виконання дозволяє розмістити прилад і вимірювальні аксесуари в переносному комплекті без зайвої громіздкості. Виробник також зазначає вбудований кейс для перенесення та окрему секцію для тестових проводів.

Поєднання автономного живлення, компактних розмірів і широкого діапазону випробувальних напруг робить SEW 2803IN зручним рішенням для регулярних перевірок опору ізоляції там, де потрібна тестова напруга до 5 кВ. При цьому користувач отримує один прилад для чотирьох основних режимів: 500 В, 1 кВ, 2,5 кВ і 5 кВ.

Як співвідносяться тестова напруга та межа опору

У SEW 2803IN кожному значенню випробувальної напруги відповідає своя максимальна межа вимірювання. Тому під час вибору режиму важливо враховувати обидва параметри одночасно. Режим 500 В працює до 25 ГОм, 1000 В — до 50 ГОм, 2500 В — до 125 ГОм, а 5000 В — до 250 ГОм. Така логіка спрощує попередній вибір режиму та допомагає одразу розуміти, який діапазон буде доступний під час конкретного тесту.

Саме максимальне значення 250 ГОм досягається у режимі 5 кВ. Для нижчих тестових напруг верхня межа опору відповідно зменшується. Це важливо враховувати під час порівняння SEW 2803IN з іншими мегаомметрами: оцінювати варто не лише максимальну напругу 5000 В, а повну комбінацію доступних напруг, діапазонів та заявленої точності.

Технічні характеристики мегаомметра SEW 2803IN

Комплектація SEW 2803IN

На сторінці товару зазначено комплект постачання, до якого входять тестер, вимірювальні щупи та батареї. Виробник також передбачає переносне виконання з кейсом і місцем для вимірювальних проводів. Перед замовленням конкретної поставки доцільно орієнтуватися на комплектацію, зазначену продавцем для актуальної партії товару.

Чому варто обрати SEW 2803IN для вимірювання опору ізоляції

SEW 2803IN поєднує чотири фіксовані тестові напруги до 5 кВ із верхньою межею вимірювання 250 ГОм. Автоматичне перемикання діапазонів, двохрядковий дисплей, індикація часу тесту, шкала зміни випробувальної напруги, попередження про зовнішню напругу та енергозбереження роблять роботу з приладом більш контрольованою та послідовною. Це мегаомметр для користувачів, яким потрібні вимірювання опору ізоляції в широкому діапазоні без переходу між кількома окремими приладами.

Якщо потрібен мегаомметр до 5000 В із цифровою індикацією та вимірюванням опору ізоляції до 250 ГОм, модель SEW 2803IN відповідає цим параметрам. При виборі режиму достатньо врахувати необхідну випробувальну напругу та відповідну межу вимірювання: 25 ГОм при 500 В, 50 ГОм при 1 кВ, 125 ГОм при 2,5 кВ або 250 ГОм при 5 кВ.
