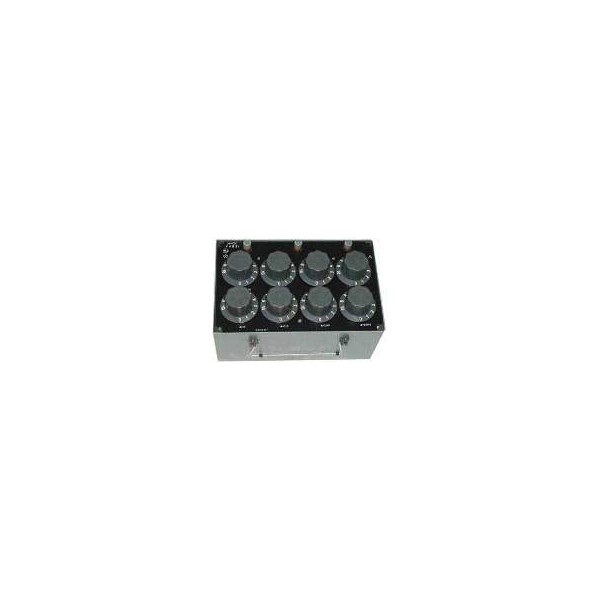

Магазин опору Р4831 — багатозначна міра електричного опору

Магазин опору Р4831 — багатозначна міра електричного опору, призначена для роботи в колах постійного струму. Прилад дає змогу відтворювати задані значення електричного опору та застосовувати їх під час вимірювань, де необхідна багатозначна або перехідна міра опору.

Р4831 може працювати у двох основних режимах: як багатозначна міра електричного опору та як двохдекадна перехідна міра. У другому режимі прилад використовується під час вимірювання опору методом заміщення. Така схема застосування дає можливість послідовно встановлювати потрібні значення опору в межах передбачених для приладу діапазонів.

Конструкція магазину опору містить 8 декад. Діапазон відтворюваних значень охоплює опори від малих часток ома до значень понад 100 кОм. Максимальне показання при використанні Р4831 як багатозначної міри становить 111111,1 Ом, а зміна значення виконується зі ступенем 0,01 Ом.

Призначення магазину опору Р4831

Основне призначення Р4831 — робота в електричних колах постійного струму як міри електричного опору. Прилад використовується в ситуаціях, коли під час вимірювальної процедури необхідно отримувати послідовність точно заданих значень опору без зміни самого принципу вимірювання.

У режимі багатозначної міри електричного опору Р4831 дозволяє формувати значення в широкому діапазоні. Завдяки декадній побудові оператор може задавати потрібний опір відповідно до конкретного вимірювального завдання та використовувати магазин безпосередньо в колі постійного струму.

Другий передбачений режим — використання приладу як двохдекадної перехідної міри електричного опору. Цей режим призначений для вимірювання опору методом заміщення. Для нього в технічних характеристиках окремо визначені діапазони значень та дискретність їх установлення.

Діапазон опору та дискретність установлення

При використанні Р4831 як багатозначної міри діапазон показань становить від початкового значення до 111111,1 Ом. Значення встановлюються ступенями по 0,01 Ом. Такий широкий діапазон дозволяє використовувати один магазин опору для роботи з різними рівнями електричного опору в межах його технічних можливостей.

У режимі двохдекадної перехідної міри діапазон розділений на декілька ділянок. Для кожної ділянки передбачена своя кратність установлення опору:

• від 0,002 до 0,110 Ом — з кроком 0,001 Ом;
• від 0,12 до 1,10 Ом — з кроком 0,01 Ом;
• від 1,2 до 11 Ом — з кроком 0,1 Ом;
• від 12 до 110 Ом — з кроком 1 Ом;
• від 120 до 1100 Ом — з кроком 10 Ом;
• від 1200 до 11000 Ом — з кроком 100 Ом;
• від 12000 до 110000 Ом — з кроком 1000 Ом.

Таким чином, зі збільшенням встановлюваного опору змінюється і дискретність регулювання. У нижній частині діапазону можна задавати значення з кроком до 0,001 Ом, тоді як для найбільших значень використовується крок 1000 Ом. Такий принцип відповідає декадній структурі приладу та дозволяє охопити значний діапазон опорів.

Клас точності Р4831

Для магазину опору Р4831 при використанні як багатозначної міри електричного опору зазначено клас точності 0,02/2×0,000001. Точність є однією з ключових характеристик приладу, оскільки Р4831 виконує функцію міри опору та використовується безпосередньо у вимірювальному колі.

Для режиму двохдекадної перехідної міри похибка визначається не лише самим магазином. Відповідно до технічного опису, вона залежить від точності застосованих зразкових котушок опору, умов використання та часу виконання вимірювання. Тому під час роботи в цьому режимі необхідно враховувати параметри всієї вимірювальної схеми.

Ця особливість важлива при застосуванні методу заміщення: кінцевий результат визначається не одним параметром Р4831, а сукупністю характеристик елементів, які беруть участь у вимірюванні.

Робочі умови застосування

Для отримання характеристик, передбачених технічними даними Р4831, прилад необхідно використовувати у встановлених робочих умовах. Для магазину опору вказано такі параметри навколишнього середовища:

• температура навколишнього повітря — 20 ± 5 °C;
• відносна вологість повітря — від 25 до 80% у межах робочого діапазону температур;
• атмосферний тиск — від 84 до 106,7 кПа.

Дотримання зазначених умов особливо важливе для засобу, який використовується як міра електричного опору. Температура, вологість та інші зовнішні фактори можуть мати значення під час точних вимірювань, тому параметри середовища слід враховувати відповідно до вимог до конкретної вимірювальної процедури.

Особливості роботи в режимі багатозначної міри

При використанні Р4831 як багатозначної міри електричного опору оператор отримує можливість встановлювати різні значення в одному приладі. Вісім декад формують широкий робочий діапазон, а мінімальна дискретність у відповідних режимах дозволяє працювати як із дуже малими, так і зі значно більшими значеннями опору.

Граничне показання 111111,1 Ом дозволяє охопити діапазон від міліомних значень до десятків і сотень кілоом. При цьому точний порядок установлення опору визначається режимом роботи Р4831: для багатозначної міри передбачений крок 0,01 Ом, а для двохдекадної перехідної міри використовуються окремі діапазони з відповідною кратністю.

Такий поділ характеристик важливо враховувати під час вибору режиму. Максимальний діапазон приладу та найменший доступний крок не слід розглядати як параметри одного й того самого режиму — вони наведені для різних способів використання магазину опору.

Р4831 для вимірювання методом заміщення

Одна зі спеціалізованих функцій Р4831 — робота як двохдекадної перехідної міри під час вимірювання електричного опору методом заміщення. У цьому випадку магазин використовується для встановлення відомого значення опору в межах одного з передбачених діапазонів.

Для малих значень від 0,002 до 0,110 Ом доступна кратність 0,001 Ом. Далі, зі збільшенням опору, крок послідовно змінюється до 0,01 Ом, 0,1 Ом, 1 Ом, 10 Ом, 100 Ом та 1000 Ом. Це дозволяє використовувати однаковий принцип установлення значення в різних частинах робочого діапазону.

Оскільки похибка в цьому режимі залежить від зразкових котушок опору, умов застосування та часу вимірювання, характеристики допоміжних елементів потрібно підбирати відповідно до вимог конкретного вимірювального завдання.

Основні технічні характеристики магазину опору Р4831

• Тип приладу: багатозначна міра електричного опору, магазин опору.
• Модель: Р4831.
• Кількість декад: 8.
• Тип електричного кола: постійний струм.
• Режими використання: багатозначна міра електричного опору та двохдекадна перехідна міра електричного опору.
• Максимальне показання в режимі багатозначної міри: 111111,1 Ом.
• Ступінь установлення в режимі багатозначної міри: 0,01 Ом.
• Мінімальне значення в режимі двохдекадної міри: 0,002 Ом.
• Максимальне значення в режимі двохдекадної міри: 110000 Ом.
• Мінімальний крок: 0,001 Ом у діапазоні 0,002–0,110 Ом.
• Клас точності при використанні як багатозначної міри: 0,02/2×0,000001.
• Робоча температура: 20 ± 5 °C.
• Відносна вологість: 25–80%.
• Атмосферний тиск: 84–106,7 кПа.
• Габаритні розміри: 370 × 220 × 190 мм.
• Маса: 5 кг.

Габарити та конструктивне виконання

Габаритні розміри магазину опору Р4831 становлять 370 × 220 × 190 мм. Маса приладу — 5 кг. Ці параметри варто враховувати під час організації робочого місця та розміщення приладу у складі вимірювальної схеми.

Р4831 є багатодекадним приладом, тому широкий діапазон значень опору реалізований в одному корпусі. Користувач може переходити між необхідними значеннями відповідно до діапазону та кроку, передбачених технічними характеристиками.

На що звернути увагу під час вибору Р4831

Перед використанням магазину опору необхідно визначити, у якому режимі він буде працювати. Якщо потрібна багатозначна міра для кола постійного струму, слід орієнтуватися на діапазон до 111111,1 Ом і ступінь 0,01 Ом. Якщо Р4831 використовується як двохдекадна перехідна міра, потрібно враховувати окремі діапазони та крок установлення для кожного з них.

Також важливо враховувати умови навколишнього середовища. Для приладу нормовано температуру 20 ± 5 °C, відносну вологість 25–80% та атмосферний тиск 84–106,7 кПа. При роботі методом заміщення додаткове значення мають точність зразкових котушок опору, умови проведення та час вимірювання.

Магазин опору Р4831 для точного встановлення електричного опору

Р4831 поєднує функції багатозначної та двохдекадної перехідної міри електричного опору. Вісім декад, широкий діапазон значень і визначена для кожної ділянки дискретність дозволяють застосовувати прилад у колах постійного струму відповідно до передбаченої методики вимірювання.

Якщо для роботи необхідний магазин опору Р4831, перед застосуванням варто зіставити потрібний діапазон, крок установлення та режим використання з технічними характеристиками приладу. Р4831 забезпечує встановлення значень від 0,002 Ом у режимі двохдекадної міри та показань до 111111,1 Ом при використанні як багатозначної міри електричного опору.
