Міст постійного струму подвійний МД-11 для вимірювання малих опорів

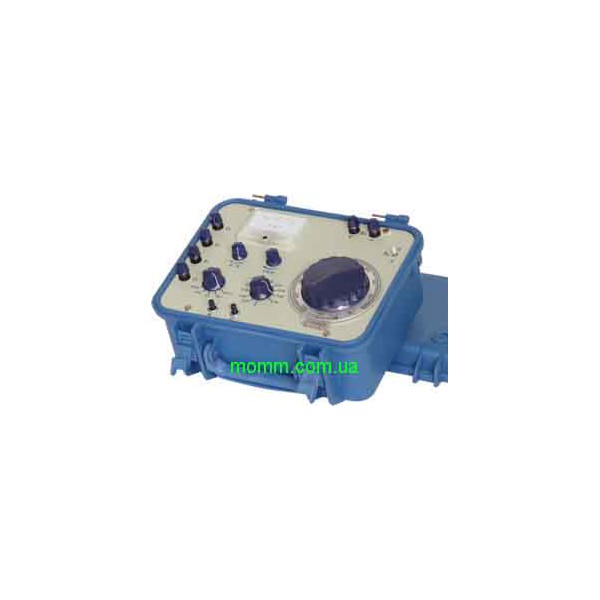

Подвійний міст постійного струму МД-11 — переносний вимірювальний прилад для визначення малих електричних опорів. Вимірювання виконується за методом Кельвіна, який застосовують у низькоомних колах, де опір з’єднувальних проводів і контактів може впливати на результат. Загальний робочий діапазон МД-11 становить від 0,01 мОм до 11 Ом. Прилад також може використовуватися як магазин опорів.

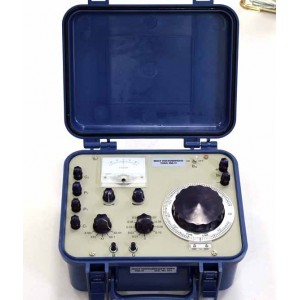

МД-11 оснащений гальванометром і вбудованим нуль-індикатором. Вони дозволяють контролювати стан рівноваги мостової схеми без окремого зовнішнього індикатора. Прилад має переносне виконання та розміщується в ударостійкій валізі, що зручно для транспортування і зберігання.

Призначення МД-11

Основне призначення подвійного моста МД-11 — вимірювання малих опорів у колах постійного струму. Для таких вимірювань важливо враховувати вплив опору проводів, контактів і з’єднань, оскільки при роботі з міліомними та мікроомними величинами їхній внесок може бути суттєвим. Саме тому в МД-11 використовується метод Кельвіна.

В описі моделі окремо зазначене застосування МД-11 для вимірювання опору трансформаторів. Діапазон від 0,01 мОм до 11 Ом охоплює кілька порядків величини та дозволяє працювати з різними низькоомними об’єктами в межах технічних можливостей приладу.

Крім вимірювального режиму, МД-11 може працювати як магазин опорів. Це розширює функціональність приладу: його можна використовувати не лише для визначення невідомого опору, а й у вимірювальних схемах, де необхідно задавати значення опору відповідно до доступних декад.

Метод Кельвіна та принцип вимірювання

Під час вимірювання дуже малих опорів навіть незначний опір проводів і контактів може бути співрозмірним із вимірюваною величиною. Для таких задач застосовують спеціальні мостові схеми. МД-11 належить до подвійних мостів постійного струму та працює за методом Кельвіна.

Робота приладу базується на урівноваженні мостової схеми. Гальванометр і нуль-індикатор допомагають визначити момент балансу. Після встановлення рівноваги значення опору визначається відповідно до вибраної декади та налаштувань моста. П’ять діапазонів забезпечують роботу від мікроомного рівня до значень у межах 11 Ом.

Технічні характеристики МД-11

Живлення мостової частини здійснюється від шести елементів AA напругою 1,5 В. Для нуль-індикатора передбачене окреме живлення — два елементи 6F22 напругою 9 В. Габаритні розміри приладу становлять 320 × 280 × 170 мм, маса — 4,5 кг.

П’ять декадних діапазонів

Декада x10^-2 охоплює значення від 0,01 до 1,1000 мОм. Для неї в таблиці характеристик указана роздільна здатність 0,5 мкОм і точність 1 %. Діапазон x10^-1 становить 0,1...11,00 мОм, роздільна здатність — 50 мкОм, точність — 0,5 %.

Декада x1 призначена для вимірювання 1...110,00 мОм; заявлена роздільна здатність — 5 мОм, точність — 0,2 %. Діапазон x10 становить 0,01...1,1000 Ом з роздільною здатністю 50 мОм і точністю 0,2 %. Декада x10² охоплює 0,1...11,000 Ом, має роздільну здатність 500 мОм і точність 0,2 %.

Сукупно ці п’ять декад забезпечують роботу в загальному діапазоні від 0,01 мОм до 11 Ом. Під час вимірювання конкретну декаду вибирають відповідно до очікуваного значення опору та характеристик потрібного діапазону.

Гальванометр і вбудований нуль-індикатор

Гальванометр дозволяє візуально контролювати процес урівноваження мостової схеми. Додатково в МД-11 передбачений вбудований нуль-індикатор, тому засоби контролю балансу інтегровані безпосередньо в прилад. Це відповідає його призначенню як автономного переносного моста для вимірювання малих опорів.

Міст і нуль-індикатор мають окреме живлення. Для мостової частини використовуються шість батарей типу AA по 1,5 В, для нуль-індикатора — два елементи 6F22 по 9 В. Таке живлення дозволяє використовувати МД-11 без постійного підключення до мережевого джерела.

Вимірювання опору трансформаторів

У технічному описі МД-11 прямо вказане його призначення для вимірювання опору трансформаторів. Прилад може застосовуватися для визначення невеликих значень опору в межах 0,01 мОм...11 Ом. Метод Кельвіна особливо важливий у цій області, оскільки під час роботи з дуже малими опорами вплив проводів і контактів на результат уже не можна ігнорувати.

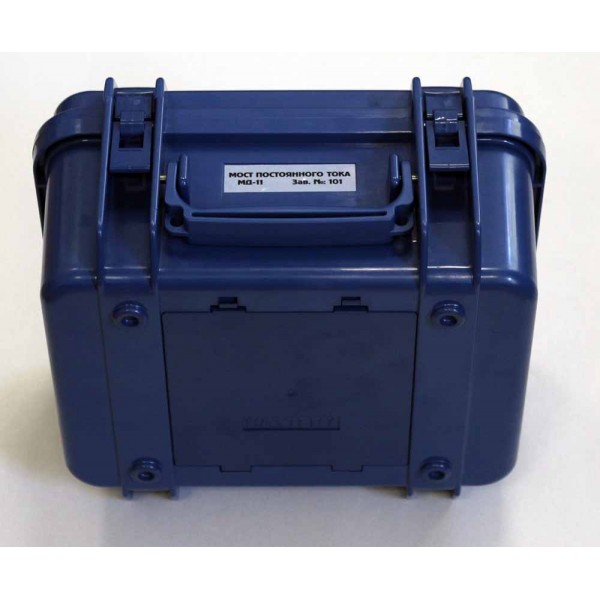

Переносне виконання дозволяє переміщувати прилад між місцями проведення вимірювань. Габарити МД-11 становлять 320 × 280 × 170 мм, маса — 4,5 кг. Ударостійка валіза призначена для розміщення та захисту приладу під час транспортування і зберігання.

МД-11 як магазин опорів

Крім основного режиму подвійного вимірювального моста, МД-11 може використовуватися як магазин опорів. Декадна структура дозволяє задавати значення опору в межах доступних діапазонів. Конкретний режим роботи та вибір декади визначаються поставленим завданням і необхідним значенням опору.

Заміна приладів Р333 і Р4833

В описі моделі зазначено, що МД-11 замінює зняті з виробництва прилади Р333 і Р4833. Під час використання МД-11 як заміни необхідно орієнтуватися на його власні технічні параметри: діапазон 0,01 мОм...11 Ом, п’ять декад, характеристики точності та роздільної здатності, вбудований гальванометр і нуль-індикатор.

Основні особливості МД-11

• подвійний міст постійного струму для вимірювання малих опорів;
• загальний діапазон від 0,01 мОм до 11 Ом;
• вимірювання за методом Кельвіна;
• п’ять декадних діапазонів;
• вбудований гальванометр і нуль-індикатор;
• можливість використання як магазину опорів;
• призначення для вимірювання опору трансформаторів;
• живлення моста від 6 батарей AA 1,5 В;
• живлення нуль-індикатора від 2 батарей 6F22 9 В;
• габарити 320 × 280 × 170 мм;
• маса 4,5 кг;
• переносне виконання в ударостійкій валізі;
• заміна знятих з виробництва приладів Р333 і Р4833.

МД-11 — спеціалізований подвійний міст постійного струму для роботи з малими електричними опорами. Метод Кельвіна, п’ять діапазонів, вбудовані засоби контролю рівноваги та можливість використання як магазину опорів визначають його основне призначення — вимірювання низьких опорів, зокрема опору трансформаторів.
