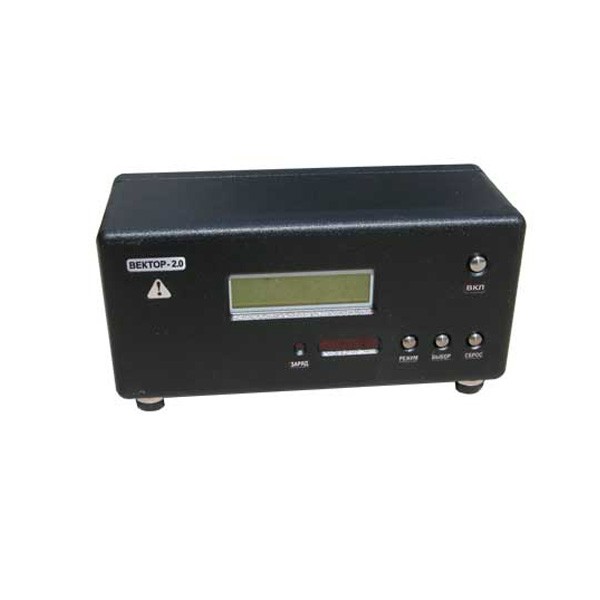

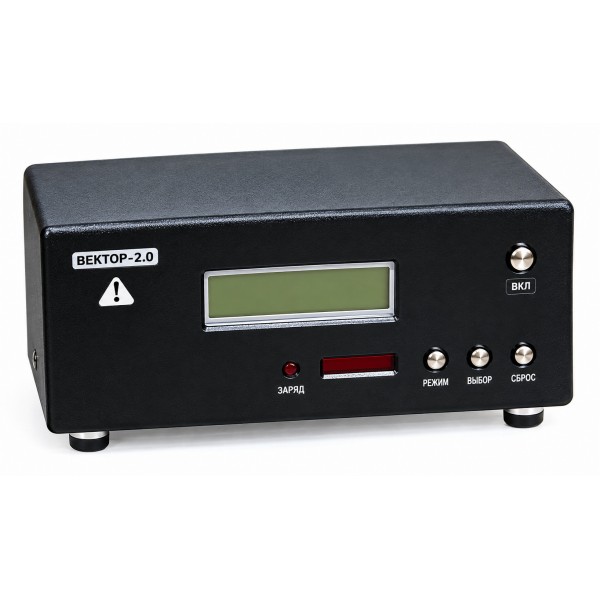

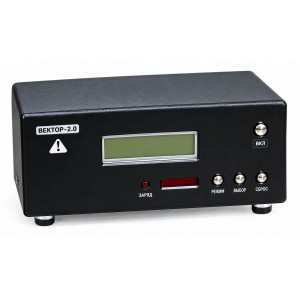

Измеритель параметров изоляции ВЕКТОР-2.0 М

Измеритель параметров изоляции ВЕКТОР-2.0 М

Измеритель параметров изоляции Вектор 2.0М

подробнее


264 810 грн.


Мост переменного тока Вектор 2.0М.


Прибор «Вектор-2.0 М» предназначен для автоматических измерений:
- емкости и тангенса угла диэлектрических потерь высоковольтной изоляции (конденсаторов, вводов, трансформаторов, изоляторов и т.п. объектов) и жидких диэлектриков с использованием внешней меры емкости как в лабораторных, так и в “полевых” условиях. Измерения могут проводиться по "прямой" и по "инверсной" (перевернутой) схеме измерения (ГОСТ 25242 -93); - действующих значений первых гармоник переменных сигналов промышленной частоты (токов и напряжений);
- частоты,
- угла фазового сдвига между входными сигналами;
- разности тангенсов углов диэлектрических потерь и отношения емкостей высоковольтной изоляции под рабочим напряжением (контроль диэлектрических параметров по методу сравнения) при условии оснащения измерительных выводов высоковольтного оборудования специальными устройствами присоединения, обеспечивающими безопасность при проведении измерений.
Прибор оснащен встроенным вычислительным устройством, производящим математическую обработку результатов измерений. Благодаря этому прибор может использоваться для проведения следующих видов электромагнитных испытаний силовых трансформаторов согласно ГОСТ 3484.1-88:
- проверки коэффициента трансформации по методу двух вольтметров с автоматическим вычислением отношения напряжений на первичной и вторичной обмотках;
- проверки группы соединения обмоток с помощью фазометра с автоматическим определением группы соединения;
- измерения потерь короткого замыкания и потерь холостого хода с автоматическим вычислением активной, реактивной и полной мощности в режимах короткого замыкания и холостого хода испытываемого трансформатора;
- измерения сопротивления нулевой последовательности с автоматическим вычислением полного сопротивления, а также активной и реактивной составляющих. Прибор оснащен встроенным приемопередатчиком инфракрасного канала, через который в процессе измерений результаты могут передаваться в персональный компьютер.
В приборе есть возможность запоминания результатов измерений в энергонезависимом запоминающем устройстве. В приборе имеются часы и календарь, благодаря чему при запоминании результата измерения записываются также дата и время измерения.
Рабочими климатическими условиями для прибора являются: температура окружающего воздуха, С -10 ...+40.
относительная влажность воздуха при температуре 25 С (верхнее значение), % 98.
атмосферное давление, кПа 60...106,7. Прибор может измерять емкость и тангенс угла потерь высоковольтной изоляции при различных значениях испытательных напряжений. Диапазон испытательных напряжений определяется:
- рабочими напряжениями используемой меры емкости и объекта измерения;
- диапазоном входных токов прибора (указания по определению входных токов приведены в п.2.2.7 «Руководства»).

1.2.Технические характеристики моста переменного тока Вектор 2.0М.

1.2.1. Перечень измеряемых величин, диапазоны измерения, цены единицы дискретности цифрового отсчета и пределы допустимых основных погрешностей измеряемых величин приведены в табл.1a.
Значения коэффициентов К1 и К2, используемых в выражениях для определения погрешностей, приведены в табл.1б и 1в. Сведения по вычисляемым величинам приведены в табл. 1г.
1.2.2. Активные входные сопротивления по входам «Uo», «Ux»: 1 МОм10%.
1.2.3. Активные входные сопротивления по входам "5 А": 0,1 Ом  10% (без учета сопротивлений присоединительных кабелей).
1.2.4. Параметры входных сопротивлений по входам «Io», «Ix»:
в диапазоне входных токов от 2 мкА до 1 мА:
активное сопротивление (8  3) Ом,
индуктивность 200 мкГн10%.
в диапазоне токов от 1 мА до 100 мА:
активное сопротивление (9  3) Ом,
индуктивность 100 мкГн10%.
1.2.5. Электрическая емкость входов – не более 100 пФ (без учета емкости соедини-тельных кабелей).
Таблица 1а. Измеряемые величины, диапазоны измерения, цены единиц дискретности цифрового отсчета и пределы допустимых основных погрешностей измерений.



Измеряемая

величина



Диапазон измерения

Цена младшего разряда цифрового отсчета

Предел допускаемой основной погрешности:

D-абсолютная погрешность;

g-относительная погрешность

(значения коэффициентов К1 и К2 приведены в табл.1б и 1в)

Тангенс угла диэлектрических потерь

± (0...0,99999)

0,00001

D tgd  =  ± [1·10-4· К1 + К2·C

+ 0,005· tgd ], *

±(1,0000…9,9999)

0,0001

Электрическая емкость,**


(1,0000…1,9999) пФ

(2,000…19,999) пФ

(20,00…199,99) пФ

(200,0…999,9) пФ

(1,0000...1,9999) нФ

(2,000…19,999) нФ

(20,00 … 199,99) нФ

(200,0 … 999,9) нФ

(1,0000…1,9999) мкФ

(2,000…9,999) мкФ

0,0001 пФ

0,001 пФ

0,01 пФ

0,1 пФ

0,0001  нФ

0,001 нФ

0,01 нФ

0,1 нФ

0,0001 мкФ

0,001 мкФ

gС =  ± (gСо + 0,005) · (1+ tgd), *,***

Частота

(48...52) Гц

0,01 Гц

Df = ± 0,02 Гц

Действующее значение первой гармоники переменного электрического напряжения

(1,0000…1,9999) В

(2,000…19,999) В

(20,00…199,99) В

(200,0 … 500,0) В

0,0001 В

0,001 В

0,01 В

0,1 В

gU  = ± 0,003

Действующее значение первой гармоники переменного тока, в поддиапазоне «100 мА»

(2,000... 19,999) мкА

(20,00…199,99) мкА

(200,0…999,9) мкА

(1,000...19,999) мА

(20,00…99,99) мА

0,001 мкА

0,01 мкА

0,1 мкА

0,001 мА

0,01 мА

gi1  = ± 0,005

Действующее значение первой гармоники переменного тока в поддиапазоне «5 А»

(100,00…199,99 мА)

(200,0…999,9 мА)

(1,0000 … 1,9999) А

(2,000 … 5,000) А

0,01 мА

0,1 мА

0,0001 А

0,001 А

gi2  = ± 0,003

Угол фазового сдвига φ между входными сигналами ****

(-20…0...+20) °

0,001 °

Dφ = ± (0,006 · К1+ 0,005 · ½φ½),°

(-180…-20) °, (+20…+180) °

Dφ = ± 0,1 °





Измеряемая

величина



Диапазон измерения

Цена младшего разряда цифрового отсчета

Предел допускаемой основной погрешности:

D-абсолютная погрешность;

g-относительная погрешность

(значения коэффициентов К1 и К2 приведены в табл.1б и 1в)

Тангенс угла диэлектрических потерь

± (0...0,99999)

0,00001

D tgd  =  ± [1·10-4· К1 + К2·C +

+ 0,005· tgd ], *

±(1,0000…9,9999)

0,0001

Электрическая емкость,**


(1,0000…1,9999) пФ

(2,000…19,999) пФ

(20,00…199,99) пФ

(200,0…999,9) пФ

(1,0000...1,9999) нФ

(2,000…19,999) нФ

(20,00 … 199,99) нФ

(200,0 … 999,9) нФ

(1,0000…1,9999) мкФ

(2,000…9,999) мкФ

0,0001 пФ

0,001 пФ

0,01 пФ

0,1 пФ

0,0001  нФ

0,001 нФ

0,01 нФ

0,1 нФ

0,0001 мкФ

0,001 мкФ

gС =  ± (gСо + 0,005) · (1+ tgd), *,***

Частота

(48...52) Гц

0,01 Гц

Df = ± 0,02 Гц

Действующее значение первой гармоники переменного электрического напряжения

(1,0000…1,9999) В

(2,000…19,999) В

(20,00…199,99) В

(200,0 … 500,0) В

0,0001 В

0,001 В

0,01 В

0,1 В

gU  = ± 0,003

Действующее значение первой гармоники переменного тока, в поддиапазоне «100 мА»

(2,000... 19,999) мкА

(20,00…199,99) мкА

(200,0…999,9) мкА

(1,000...19,999) мА

(20,00…99,99) мА

0,001 мкА

0,01 мкА

0,1 мкА

0,001 мА

0,01 мА

gi1  = ± 0,005

Действующее значение первой гармоники переменного тока в поддиапазоне «5 А»

(100,00…199,99 мА)

(200,0…999,9 мА)

(1,0000 … 1,9999) А

(2,000 … 5,000) А

0,01 мА

0,1 мА

0,0001 А

0,001 А

gi2  = ± 0,003

Угол фазового сдвига φ между входными сигналами ****

(-20…0...+20) °

0,001 °

Dφ = ± (0,006 · К1+ 0,005 · ½φ½),°

(-180…-20) °, (+20…+180) °

Dφ = ± 0,1 °

Таблица 1б. Значения коэффициента К1, используемого для определения погрешностей, в зависимости от входных сигналов.

                     Входной сигнал

Действующее значение

Значение коэффициента К1

Переменное напряжение на входах «Uo», «Ux»

менее 5 В

2

(5 … 500 ) В

1

Переменный ток на входах «Io», «Ix»

менее 5 мкА

2

5 мкА … 100 мА

1

Переменный ток на входах  «Io5A», «Ix5A»

100 мА … 5А

1


Таблица 1в. Значения коэффициента К2, используемого для определения погрешности измерения тангенса угла потерь, в зависимости от входных сигналов

Входной сигнал

Действующее значение

Значение коэффициента К2

Переменный ток на входе «Ix»

2 мкА … 100 мА

5·103

Переменный ток на входе  «Ix5A»

100 мА … 5А

70

Таблица 1г. Вычисляемые величины, диапазоны, цены единиц дискретности цифрового отсчета и пределы допустимых основных погрешностей

Наименование величины и выражение для ее вычисления



Диапазон



Цена единицы младшего разряда

цифрового отсчета

Предел допускаемой основной погрешности:

D-абсолютная погрешность;

g-относительная погрешность

(значения коэффициента К1 приведены в табл.1б)

1

2

3

4

Отношение напряжений (коэффициент трансформации)

KT = U0/UX

1,000...9,999

10,00…99,99

100,0…500,0

0,001

0,01

0,1

gКт   =  ± 0,005

Коэффициент электрической мощности

KP=cos(φ)
