Портативний цифровий осцилограф OWON HDS3102M-N

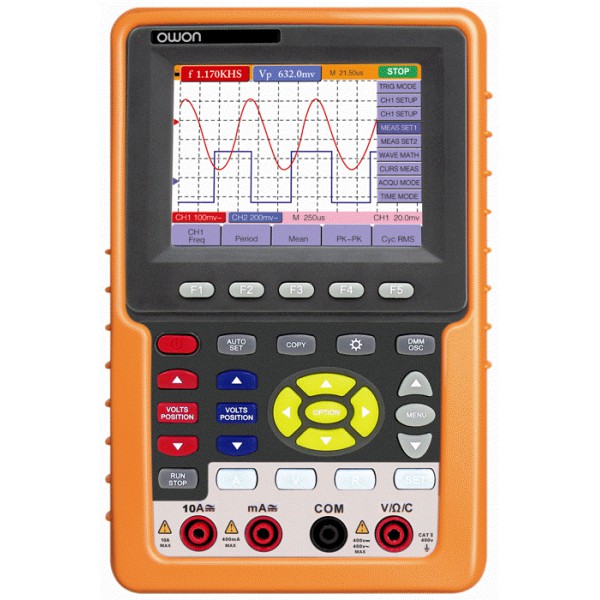

OWON HDS3102M-N — портативний двоканальний цифровий осцилограф із смугою пропускання 100 МГц, який поєднує функції осцилографа, мультиметра та частотоміра. Така конфігурація дає змогу використовувати один компактний прилад для спостереження форми електричних сигналів, вимірювання їх часових і амплітудних параметрів, а також для виконання базових електричних вимірювань. Модель розрахована на роботу з двома каналами та підтримує реєстрацію сигналів у реальному часі з максимальною частотою дискретизації до 1 Гвиб/с.

Портативний осцилограф HDS3102M-N може застосовуватися у виробничих і науково-дослідних завданнях, де потрібно контролювати, вимірювати, порівнювати або записувати параметри електричних сигналів. Завдяки вбудованому акумулятору прилад не прив’язаний виключно до стаціонарного робочого місця: автономна робота становить до 6 годин. Компактні габарити 180 × 115 × 40 мм і маса 645 г спрощують перенесення приладу між робочими зонами.

Основні можливості осцилографа HDS3102M-N

Осцилографічна частина OWON HDS3102M-N має два канали та смугу пропускання 100 МГц. Це дозволяє одночасно спостерігати два сигнали та порівнювати їх поведінку на екрані. Прилад підтримує автоматичний вибір масштабу, тому в типових вимірювальних задачах можна швидше підібрати зручне відображення сигналу без постійного ручного коригування параметрів.

Максимальна частота дискретизації в реальному часі становить до 1000 Мвиб/с, тобто 1 Гвиб/с. Вертикальна роздільна здатність — 8 біт, а глибина запису при використанні двох каналів становить 6000 точок. Осцилограми можна зберігати в чотирьох комірках пам’яті. Окремо передбачено чотири комірки для збереження робочих режимів, що дає змогу повертатися до раніше налаштованих конфігурацій приладу без повторного введення всіх параметрів.

• кількість каналів — 2;
• смуга пропускання — 100 МГц;
• максимальна частота дискретизації в реальному часі — до 1000 Мвиб/с;
• вертикальна роздільна здатність — 8 біт;
• глибина запису — 6000 точок для двох каналів;
• кількість осцилограм, що зберігаються, — 4;
• кількість комірок пам’яті для режимів роботи — 4;
• коефіцієнти ослаблення пробника — 1×, 10×, 100× та 1000×;
• підтримка автоматичного вибору масштабу;
• підтримка курсорних вимірювань.

Автоматичні вимірювання та аналіз сигналу

HDS3102M-N підтримує автоматичне вимірювання 20 параметрів сигналу. Серед них передбачені параметри, пов’язані з амплітудою, часовими характеристиками та формою імульсів: амплітуда «пік-пік», коефіцієнт заповнення, періоди наростання та спаду, середньоквадратичне значення, тривалість імпульсів, викиди, рівні основи та вершини й інші характеристики. Такий набір функцій дозволяє отримувати числові значення без необхідності кожного разу визначати їх лише за сіткою екрана.

Для детальнішого аналізу доступні математичні операції над сигналами: додавання, віднімання, множення та ділення. Також підтримується БПФ — швидке перетворення Фур’є. Ця функція дає можливість аналізувати частотні складові сигналу без використання окремого приладу для базового спектрального аналізу. При роботі з двома каналами математичні функції допомагають порівнювати сигнали та оцінювати їх взаємозв’язок.

Режими запуску та вибірки

Портативний осцилограф OWON HDS3102M-N підтримує кілька режимів запуску: автоматичний, однократний та режим очікування. Це дозволяє адаптувати роботу приладу до характеру досліджуваного сигналу. Для повторюваних сигналів можна використовувати звичайне автоматичне спостереження, а для подій, які потрібно зафіксувати один раз, — однократний запуск.

Передбачено кілька режимів вибірки: звичайний режим, визначення пікових значень і усереднення. Режим визначення піків корисний для фіксації короткочасних змін сигналу, а усереднення допомагає отримати більш стабільне відображення при повторюваних сигналах. Рівень синхронізації може встановлюватися в межах ±6 поділок від центру дисплея.

Серед способів запуску передбачено запуск за фронтом і відеосигналом, а також почерговий режим. Можливість налаштувати тип запуску допомагає стабілізувати осцилограму на екрані та вибрати спосіб синхронізації відповідно до конкретного сигналу.

Вбудований цифровий мультиметр

Крім осцилографа, HDS3102M-N виконує функції цифрового мультиметра. Максимальне індиковане значення становить 4000 відліків, а вхідний імпеданс мультиметра — 10 МОм. В одному корпусі доступні основні функції, необхідні для перевірки електричних кіл і компонентів.

Мультиметр дозволяє вимірювати постійну та змінну напругу, постійний і змінний струм, опір та ємність. Також передбачені прозвонювання електричних кіл і тестування діодів. Поєднання мультиметра з осцилографом особливо зручне тоді, коли під час одного циклу перевірки потрібно спочатку визначити базові електричні параметри, а потім перейти до спостереження форми сигналу.

• вимірювання постійної напруги DC;
• вимірювання змінної напруги AC;
• вимірювання постійного струму DC;
• вимірювання змінного струму AC;
• вимірювання опору;
• вимірювання ємності;
• прозвонювання кіл;
• тестування діодів;
• максимальне відображуване значення — 4000 відліків;
• вхідний імпеданс — 10 МОм.

Кольоровий TFT-дисплей та робота з даними

Результати вимірювань і осцилограми відображаються на кольоровому TFT-дисплеї з діагоналлю 9,2 см, що відповідає приблизно 3,7 дюйма. Роздільна здатність екрана становить 640 × 480 пікселів. Передбачене керування підсвічуванням, тому користувач може адаптувати відображення до умов роботи.

Прилад підтримує запис і відтворення сигналів. Збережені дані можна використовувати для подальшого перегляду та аналізу. Також передбачена передача даних на персональний комп’ютер через стандартний USB-інтерфейс. Це дозволяє поєднувати автономні вимірювання з подальшою роботою з результатами на ПК.

Автономна робота та портативний формат

Вбудований літієвий акумулятор забезпечує до 6 годин автономної роботи HDS3102M-N. Завдяки цьому прилад можна використовувати без постійного підключення до мережі живлення протягом значної частини робочого дня. Портативне виконання особливо корисне в ситуаціях, коли вимірювання потрібно виконувати безпосередньо біля обладнання, а не лише на стаціонарному лабораторному столі.

Корпус має розміри 180 × 115 × 40 мм, маса приладу — 645 г. У такому форматі осцилограф поєднує функціональність кількох вимірювальних приладів, залишаючись відносно компактним. Для роботи можуть використовуватися сумісні осцилографічні, диференціальні та високовольтні пробники.

Для яких завдань підходить OWON HDS3102M-N

OWON HDS3102M-N призначений для вимірювання, спостереження та запису часових і амплітудних параметрів електричних сигналів. Прилад може застосовуватися на виробництві та в науково-дослідних організаціях. Два канали дають можливість одночасно контролювати два сигнали, а набір автоматичних вимірювань, курсорні функції та математична обробка допомагають перейти від простого візуального спостереження до кількісного аналізу.

Вбудований мультиметр доповнює осцилографічні можливості та дозволяє вимірювати напругу, струм, опір і ємність, виконувати прозвонювання та перевіряти діоди. Частотомір розширює функціональність комбінованого приладу. Таким чином, HDS3102M-N може використовуватися як універсальний портативний вимірювальний інструмент у задачах, де потрібно послідовно працювати з різними типами електричних параметрів.

Ключові характеристики OWON HDS3102M-N

• тип приладу — портативний цифровий осцилограф із мультиметром і частотоміром;
• кількість каналів — 2;
• смуга пропускання — 100 МГц;
• максимальна частота дискретизації — до 1 Гвиб/с у реальному часі;
• автоматичне вимірювання — 20 параметрів;
• коефіцієнти ослаблення пробника — 1×, 10×, 100×, 1000×;
• пам’ять осцилограм — 4 комірки;
• пам’ять режимів роботи — 4 комірки;
• вертикальна роздільна здатність — 8 біт;
• глибина запису — 6000 точок для двох каналів;
• режими вибірки — звичайний, визначення піків, усереднення;
• математичні функції — додавання, віднімання, множення, ділення, БПФ;
• дисплей — кольоровий TFT, 9,2 см;
• роздільна здатність дисплея — 640 × 480 пікселів;
• передача даних — USB;
• автономна робота — до 6 годин;
• габарити — 180 × 115 × 40 мм;
• маса — 645 г;
• гарантія — 1 рік.
