Аналого-цифровий перетворювач E14-440

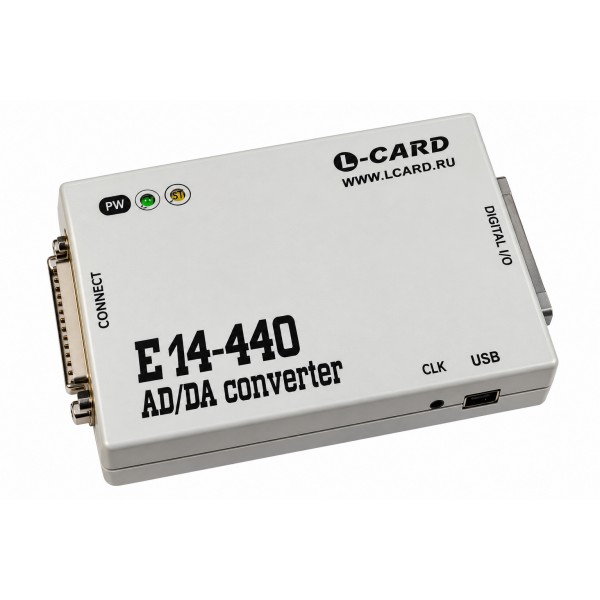

E14-440 — зовнішній універсальний модуль АЦП/ЦАП з інтерфейсом USB 2.0, призначений для побудови вимірювальних і реєструвальних систем на базі комп’ютера або ноутбука. Пристрій поєднує 14-бітний аналого-цифровий перетворювач із максимальною частотою перетворення 400 кГц, цифровий сигнальний процесор, 16 цифрових входів і 16 цифрових виходів. Також конструкцією передбачено встановлення двоканального 12-бітного ЦАП як опції.

Модуль особливо зручний у тих випадках, коли потрібно організувати портативну систему збору та обробки даних без використання окремого блока живлення. Живлення E14-440 здійснюється безпосередньо від шини USB, тому для роботи не потрібне додаткове джерело живлення. Підключення через USB 2.0 спрощує інтеграцію модуля до вимірювального комплексу та дає змогу використовувати ноутбук як основу мобільної системи реєстрації сигналів.

Можливості E14-440 для збору аналогових сигналів

АЦП модуля має 14-бітну розрядність і підтримує до 16 диференційних каналів або до 32 каналів зі спільною «землею». Така конфігурація дає змогу адаптувати систему під конкретну схему підключення датчиків і джерел сигналу. Під час одноканального введення вхідний опір становить не менше 10 МОм.

Для роботи з сигналами різної амплітуди передбачено кілька піддіапазонів вимірювання: ±10 В, ±2,5 В, ±0,625 В і ±0,156 В. Користувач може програмно задавати параметри збору даних, зокрема кількість і послідовність опитування вхідних каналів, діапазони вимірювання та частоту перетворення АЦП. Це дає змогу налаштувати модуль під конкретний вимірювальний процес без зміни апаратної конфігурації.

Максимальна частота перетворення АЦП становить 400 кГц. Для режиму 400 кГц при діапазоні ±2,5 В зазначена ефективна розрядність 13,2 біта. Вхідні ланцюги мають захист: до ±30 В при ввімкненому живленні та до ±10 В при вимкненому. Міжканальне проходження становить −78 дБ для синусоїдального сигналу частотою 10 кГц.

Програмне керування та синхронізація

Одна з важливих особливостей E14-440 — програмно-кероване налаштування параметрів збору даних. Можна задавати порядок опитування каналів, вибирати потрібні вхідні діапазони та встановлювати частоту перетворення. Завдяки цьому один і той самий модуль можна використовувати в системах із різною кількістю джерел сигналу та різними вимогами до швидкості реєстрації.

Для узгодження моменту початку збору даних із зовнішніми подіями передбачена синхронізація за зовнішнім синхросигналом або за рівнем аналогового вхідного сигналу. Такий підхід корисний у задачах, де важливо пов’язати реєстрацію з певним моментом, подією чи зміною вимірюваного сигналу.

Цифровий сигнальний процесор

У E14-440 використовується цифровий сигнальний процесор ADSP-2185M з тактовою частотою 48 МГц. Внутрішнє ОЗП даних становить 16 Кслів, а внутрішнє ОЗП програм — 16 Кслів. Для обміну даними передбачені FIFO-буфери: для АЦП — від 512 до 12288 слів, для ЦАП — від 512 до 4032 слів.

Наявність цифрового сигнального процесора та буферної пам’яті є важливою складовою модуля, оскільки E14-440 розрахований не лише на підключення аналогових каналів, а й на організацію структурованого збору даних із заданою послідовністю та частотою.

Цифрові входи та виходи

Крім аналогового тракту, модуль оснащений 16 цифровими входами та 16 цифровими виходами. Використовується КМОН-логіка. Вихідний струм на один канал TTL становить не більше ±4 мА. Сумарне споживання від усіх виходів, включаючи TTL, ЦАП і зовнішні виходи живлення, не перевищує 0,5 Вт.

Наявність окремих цифрових входів і виходів розширює можливості побудови вимірювальної системи на основі E14-440. В одному модулі можна поєднати збір аналогових сигналів із цифровими керувальними або логічними лініями, якщо така конфігурація потрібна в конкретному вимірювальному комплексі.

Двоканальний ЦАП як опція

E14-440 передбачає можливість встановлення двоканального цифро-аналогового перетворювача. ЦАП має 12-бітну розрядність, час встановлення 8 мкс і вихідний діапазон ±5 В. Максимальний вихідний струм становить 2 мА. Ця функція є опційною, тому при виборі конкретної конфігурації модуля слід враховувати необхідність наявності ЦАП.

Поєднання АЦП і опційного ЦАП в одному зовнішньому USB-модулі дає змогу використовувати E14-440 у системах, де разом із реєстрацією аналогових величин потрібне формування вихідних аналогових сигналів. При цьому основні параметри ЦАП чітко визначені та наведені в технічних характеристиках.

Живлення та компактне виконання

Живлення модуля здійснюється від шини USB. Споживаний струм — до 400 мА. Завдяки цьому E14-440 не потребує окремого джерела живлення, що спрощує підключення та зменшує кількість зовнішніх компонентів у портативній вимірювальній системі.

Габарити модуля становлять 129 × 95 × 26 мм. Компактне виконання разом із живленням через USB робить його зручним для систем, які потрібно переносити, швидко підключати до ноутбука або розміщувати в обмеженому просторі.

Технічні характеристики E14-440

Для яких завдань підходить модуль

E14-440 орієнтований на створення комп’ютерних вимірювальних систем, у яких необхідно реєструвати аналогові сигнали через USB і програмно керувати параметрами збору даних. Можливість працювати з 16 диференційними або 32 каналами зі спільною «землею» дозволяє вибирати конфігурацію відповідно до структури підключених сигналів.

Модуль може бути основою портативного вимірювального комплексу на базі ноутбука, коли важливі компактність, живлення від USB, багатоканальний збір даних і можливість синхронізації. Наявність цифрових входів та виходів додатково розширює функціональність такої системи, а опційний двоканальний ЦАП дозволяє доповнити її формуванням аналогових вихідних сигналів.

На що звернути увагу при виборі E14-440

Перед використанням модуля доцільно зіставити параметри вимірювального завдання з характеристиками АЦП: кількістю каналів, способом їх підключення, необхідним діапазоном вхідного сигналу та потрібною частотою перетворення. Для сигналів різного рівня доступні чотири діапазони — від ±0,156 В до ±10 В, а максимальна частота перетворення становить 400 кГц.

Якщо в системі потрібне не лише введення, а й аналогове виведення сигналів, слід враховувати, що двоканальний ЦАП є опцією. Його параметри: 12 біт, вихідний діапазон ±5 В, час встановлення 8 мкс і максимальний вихідний струм 2 мА.

Під час вибору конфігурації E14-440 варто врахувати потрібну кількість каналів, діапазон вхідної напруги, частоту перетворення та необхідність опційного ЦАП. Це допоможе співвіднести можливості модуля з параметрами конкретної вимірювальної системи.

E14-440 — функціональний зовнішній USB-модуль для багатоканального збору аналогових даних, роботи з цифровими входами та виходами й побудови портативних вимірювальних систем. Основними характеристиками моделі є 14-бітний АЦП до 400 кГц, 16 диференційних або 32 канали зі спільною «землею», програмне керування параметрами збору, синхронізація за зовнішнім сигналом або рівнем аналогового сигналу та живлення безпосередньо від USB.
