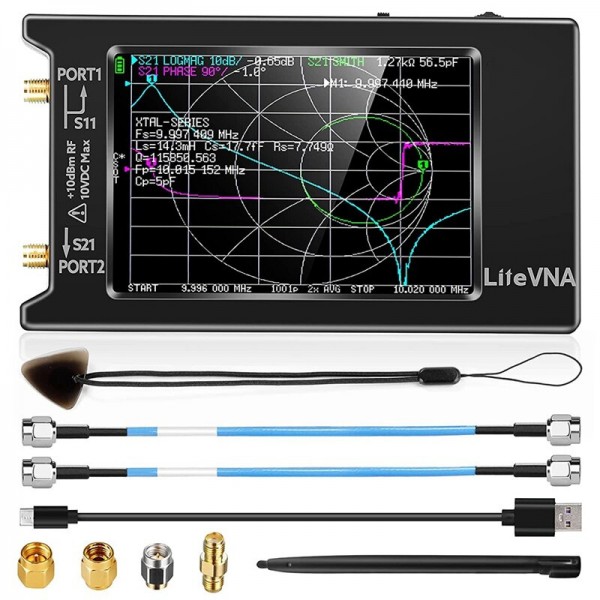

Векторний аналізатор антен LiteVNA 64 до 6,3 ГГц

LiteVNA 64 — портативний векторний аналізатор кіл (VNA) для вимірювань у широкому частотному діапазоні від 50 кГц до 6,3 ГГц. Прилад дає змогу працювати з параметрами S11 і S21, оцінювати відбиття та проходження сигналу, а також виконувати вимірювання TDR і DTF за допомогою розрахунків IFFT. Завдяки компактному формату, сенсорному TFT-дисплею та вбудованому акумулятору аналізатор зручний як для лабораторних робіт, так і для виїзних вимірювань.

LiteVNA 64 створений як компактний інструмент для роботи з високочастотними колами, антенами та іншими радіочастотними компонентами. Діапазон до 6,3 ГГц охоплює завдання аматорського радіозв’язку, IoT та вимірювання у діапазоні 5 ГГц, зокрема роботу із системами на частоті 5,8 ГГц. Інтерфейс приладу сумісний за логікою керування з NanoVNA, тому користувачам, знайомим із цією платформою, простіше перейти до роботи з LiteVNA.

Можливості LiteVNA 64

Для зменшення габаритів та енергоспоживання LiteVNA використовує один змішувач і декілька внутрішніх ВЧ-перемикачів. Така схема забезпечує вимірювання S11 і S21. Параметр S11 використовується для оцінювання відбиття сигналу від досліджуваного об’єкта, а S21 — для аналізу проходження сигналу через нього. Це дає змогу використовувати прилад у типових завданнях налаштування та перевірки радіочастотних трактів.

Розрахунки IFFT дають можливість виконувати вимірювання у часовій області — TDR і DTF. Вони можуть бути корисними під час аналізу ліній передавання та визначення характеру неоднорідностей уздовж тракту. При цьому основні вимірювання виконуються без громіздкого стаціонарного обладнання: LiteVNA 64 розрахований на портативне використання.

Широкий частотний діапазон 50 кГц–6,3 ГГц

Однією з ключових характеристик LiteVNA 64 є частотний діапазон від 50 кГц до 6,3 ГГц. Він дозволяє працювати як із відносно низькочастотними ВЧ-системами, так і з обладнанням у гігагерцовому діапазоні. Верхня межа 6,3 ГГц робить аналізатор придатним для вимірювань у поширених радіоаматорських та IoT-застосуваннях, а також для тестування систем у діапазоні 5 ГГц.

Для частот нижче 3 ГГц у специфікації зазначено калібрований динамічний діапазон понад 70 дБ, а для частот від 3 ГГц — понад 50 дБ. Окремо в характеристиках наведено значення понад 90 дБ для версії v0.3.1 при 20-кратному усередненні. Рівень шуму S11 після калібрування становить менше −50 дБ на частотах нижче 3 ГГц і менше −40 дБ у діапазоні від 3 ГГц.

Швидке сканування та гнучке налаштування точок

LiteVNA 64 підтримує швидкість розгортки понад 550 точок за секунду у двоканальному режимі та понад 800 точок за секунду в одноканальному режимі. На самому приладі можна задавати від 21 до 1024 точок розгортки. Під час роботи через USB доступне налаштування від 1 до 65 535 точок, що дозволяє обирати необхідний баланс між деталізацією вимірювання та швидкістю сканування.

Стабільність частоти заявлена на рівні менше 0,5 ppm у температурному діапазоні від 0 до 50 °C. Це важлива характеристика для повторюваних вимірювань у широкому частотному діапазоні та роботи з вузькими ділянками, де стабільність частотної шкали має практичне значення.

Сенсорний дисплей і портативна робота

Аналізатор оснащений 3,95-дюймовим TFT LCD-дисплеєм з роздільною здатністю 480 × 320 пікселів. Екран дає змогу працювати з приладом без постійного підключення до комп’ютера, переглядати результати вимірювань і керувати основними параметрами безпосередньо на LiteVNA 64.

Живлення здійснюється через USB від джерела 5 В ±0,5 В із максимальним струмом 1 А. Для автономної роботи передбачено літій-полімерний акумулятор 3,7 В ємністю 2000 мА·год. Завдяки цьому аналізатор можна використовувати під час виїзного тестування, налаштування антен та перевірки ВЧ-трактів без постійного доступу до мережевого живлення.

Збереження результатів на MicroSD

LiteVNA 64 має слот для картки MicroSD. На карту пам’яті можна зберігати дані польових вимірювань і знімки екрана. Це спрощує документування результатів, перенесення даних та подальший аналіз після завершення вимірювань. Така функція особливо зручна, коли прилад використовується автономно й немає потреби постійно підключати ноутбук або інший зовнішній пристрій.

Для яких завдань підходить векторний аналізатор LiteVNA 64

Прилад орієнтований на вимірювання параметрів радіочастотних кіл і може застосовуватися для аналізу антен, кабельних трактів, фільтрів та інших ВЧ-компонентів у межах заявленого частотного діапазону. Вимірювання S11 дає інформацію про відбиття, а S21 — про проходження сигналу через досліджуваний тракт. Це дозволяє оцінювати поведінку компонентів не лише в одній точці, а по всьому заданому діапазону частот.

Поєднання широкого діапазону 50 кГц–6,3 ГГц, портативного формату, сенсорного екрана, живлення від акумулятора та можливості збереження результатів на MicroSD робить LiteVNA 64 практичним інструментом для радіоаматорів, інженерів і фахівців, які працюють із ВЧ-системами, бездротовими пристроями та IoT-обладнанням.

Основні технічні характеристики LiteVNA 64

Що показують S11 і S21 під час вимірювань

Вимірювання S11 і S21 дають змогу розглядати радіочастотний тракт із двох практично важливих сторін. S11 характеризує сигнал, що повертається до вимірювального порту після взаємодії з підключеним об’єктом. За цим параметром можна оцінювати узгодження антени або іншого ВЧ-навантаження в заданому діапазоні частот. S21 описує передавання сигналу між портами та використовується під час аналізу проходження сигналу через кабель, фільтр або інший двопортовий елемент.

Перевага векторного аналізу полягає в тому, що користувач отримує інформацію не лише про рівень сигналу, а й може спостерігати зміну параметрів у всьому вибраному діапазоні. Завдяки регульованій кількості точок розгортки LiteVNA 64 можна налаштовувати відповідно до конкретного завдання: швидше переглядати широкий діапазон або збільшувати кількість точок для детальнішого дослідження потрібної частотної ділянки.

Робота в лабораторії та під час виїзних вимірювань

Компактний корпус, вбудований дисплей та акумулятор дозволяють використовувати LiteVNA 64 там, де робота зі стаціонарним вимірювальним комплексом незручна. Прилад можна застосовувати безпосередньо біля антени, кабельної лінії або ВЧ-вузла, виконуючи перевірку на місці. Після завершення вимірювань дані або знімки екрана можна зберегти на MicroSD для подальшого перегляду та документування.

USB-підключення доповнює автономний режим роботи та дає змогу використовувати збільшену кількість точок розгортки — до 65 535 згідно зі специфікацією. Таким чином, один прилад може працювати як самостійний портативний аналізатор із дисплеєм або як частина вимірювального робочого місця з USB-з’єднанням.

LiteVNA 64 для вимірювання антен і ВЧ-трактів

Векторний аналізатор LiteVNA 64 поєднує широкий робочий діапазон, вимірювання S-параметрів, функції часової області та автономну роботу. Він дозволяє проводити основні ВЧ-вимірювання без стаціонарного аналізатора, а результати можна переглядати безпосередньо на дисплеї або зберігати на MicroSD. Для користувачів, яким потрібен компактний аналізатор антен і радіочастотних кіл із верхньою межею до 6,3 ГГц, LiteVNA 64 забезпечує набір функцій для лабораторних та польових завдань у межах заявлених характеристик.
