Вимірювач потужності ImmersionRC RF Power Meter V2 для FPV-систем

ImmersionRC RF Power Meter V2 — портативний радіочастотний вимірювач потужності, розроблений для перевірки каналів керування та передавання відеосигналу в FPV-системах, дронах і радіокерованих моделях. Прилад дає змогу контролювати рівень вихідної потужності передавачів, оцінювати роботу радіоканалу та виявляти проблеми, які можуть впливати на стабільність зв’язку під час польоту.

Модель ImmersionRC RF Power Meter V2 наразі відсутня в наявності. Як альтернативу можна розглянути вимірювач потужності ALT RF Power Meter V7.

Для чого потрібен RF Power Meter V2

Вимірювач потужності використовується для контролю радіочастотних передавачів, що застосовуються в FPV, RC та інших бездротових системах. Він допомагає визначити, чи відповідає фактичний рівень сигналу очікуваному значенню, а також порівняти роботу передавача на різних каналах. Це особливо корисно під час налаштування відеопередавачів VTX, перевірки систем керування та діагностики радіочастотного тракту.

Прилад підтримує вимірювання потужності в діапазоні від -20 дБм до +30 дБм. Завдяки цьому RF Power Meter V2 може застосовуватися як для відносно слабких сигналів, так і для передавачів з вищою вихідною потужністю. Вбудований атенюатор на 30 дБ дає змогу працювати з потужнішими сигналами без необхідності підключення зовнішнього атенюатора в межах допустимого діапазону приладу.

Калібровані частоти для FPV та RC

ImmersionRC RF Power Meter V2 відкалібрований на частотах, які широко використовуються в системах дистанційного керування та передавання відео. Прилад підтримує 35, 72, 433, 868, 915, 1200 і 2400 МГц, а також діапазон 5600–6000 МГц із кроком 50 МГц. Це дозволяє використовувати один компактний вимірювач для перевірки різних типів радіообладнання.

Особливо актуальним для FPV є діапазон 5,8 ГГц, де працює значна кількість відеопередавачів. Вимірювання потужності допомагає перевірити передавач перед запуском, оцінити різницю між каналами та виявити ситуації, коли реальний рівень сигналу помітно відрізняється від очікуваного.

Точність вимірювання та вбудований атенюатор

Заявлена точність ImmersionRC RF Power Meter V2 становить ±0,5 дБ при температурі 25 °C. Такий параметр дає змогу використовувати прилад для практичного контролю потужності передавачів, порівняльних вимірювань і діагностики FPV-обладнання.

Внутрішній атенюатор 30 дБ є однією з ключових особливостей другої версії RF Power Meter. Він спрощує підключення передавачів із вищим рівнем потужності та зменшує потребу в додаткових зовнішніх компонентах. Максимальний робочий рівень вимірювання становить +30 дБм, а абсолютний максимальний вхідний рівень — 31 дБм (1,3 Вт). Для сигналів понад 27 дБм, або 500 мВт, не рекомендується залишати прилад підключеним до джерела довше ніж приблизно 30 секунд.

Перевірка відеопередавачів VTX

Один із практичних сценаріїв використання RF Power Meter V2 — перевірка вихідної потужності FPV-відеопередавача. Передавач можна підключити до вимірювача через SMA-з’єднання та перевірити фактичний рівень сигналу. Це дає змогу оцінити роботу VTX на вибраній частоті та порівняти показники на різних каналах.

Такий контроль корисний після заміни антени, ремонту, зміни кабелю або роз’єму, а також у разі появи нестабільного відеосигналу. Якщо вихідна потужність передавача помітно нижча за очікувану, вимірювання допомагає швидше локалізувати проблему та перевірити радіочастотний тракт окремо від інших компонентів системи.

Безконтактна оцінка сигналу

У комплекті передбачена 5,8-гігагерцова «sniffer» антена — лінійно поляризований диполь із підсиленням близько 2 dBi. Вона дозволяє виконувати орієнтовну перевірку рівня випромінювання без прямого кабельного підключення до відеопередавача. Такий режим зручний для швидкого контролю FPV-моделей, коли потрібно оцінити наявність і відносний рівень сигналу.

Безконтактна перевірка може бути корисною перед стартом, під час порівняння декількох моделей або для швидкої діагностики передавача. Для точнішого вимірювання вихідної потужності використовується пряме підключення через SMA-адаптер.

Автономна робота та заряджання

ImmersionRC RF Power Meter V2 оснащений літій-іонним акумулятором напругою 3,7 В типорозміру 10440 та ємністю 600 мА·год. Споживання струму становить приблизно 35 мА, а заявлений час автономної роботи — близько 8 годин. Це дозволяє використовувати вимірювач у польових умовах без постійного підключення до зовнішнього джерела живлення.

Для економії заряду передбачене автоматичне вимкнення після 5 хвилин бездіяльності. Заряджання виконується через Micro USB, тому для поповнення заряду не потрібен спеціалізований зарядний пристрій.

Дисплей та керування

Результати вимірювань відображаються на монохромному OLED-дисплеї з роздільною здатністю 128×64 пікселі. Для керування меню використовується джойстик, що дозволяє вибирати потрібні режими та параметри без складної системи кнопок.

Прилад також має USB-інтерфейс CDC з обмеженими можливостями керування та зчитування потужності. Це розширює варіанти роботи з вимірювачем і дає можливість взаємодіяти з ним через сумісне програмне середовище.

Технічні характеристики ImmersionRC RF Power Meter V2

• Діапазон вимірювання потужності: від -20 дБм до +30 дБм.
• Калібровані частоти: 35, 72, 433, 868, 915, 1200, 2400 МГц; 5600–6000 МГц із кроком 50 МГц.
• Точність: ±0,5 дБ при 25 °C.
• Вбудований атенюатор: 30 дБ.
• Абсолютний максимальний вхідний рівень: 1,3 Вт (31 дБм).
• Акумулятор: Li-Ion, 3,7 В, типорозмір 10440, 600 мА·год.
• Споживання струму: приблизно 35 мА.
• Час автономної роботи: приблизно 8 годин.
• Автоматичне вимкнення: через 5 хвилин бездіяльності.
• Заряджання: Micro USB.
• Дисплей: монохромний OLED, 128×64 пікселі.
• Керування: джойстик.
• Інтерфейс: USB CDC.
• Антена: 5,8 ГГц «Sniffer Antenna», лінійна поляризація, близько 2 dBi.
• Адаптер: SMA «папа-папа» для прямих вимірювань.

Комплектація

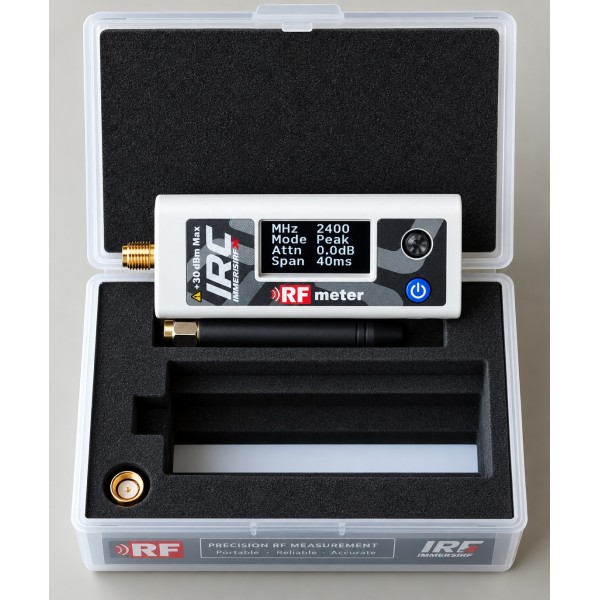

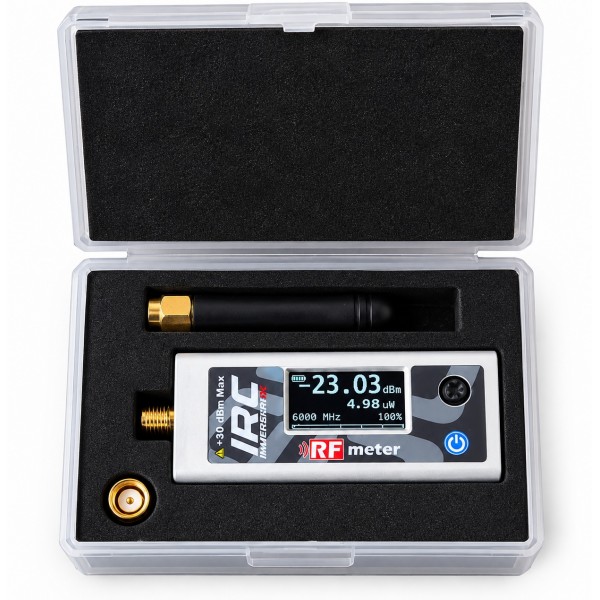

До комплекту RF Power Meter V2 входять сам вимірювач із внутрішнім акумулятором, SMA-адаптер «папа-папа» для прямого підключення до передавача та 5,8 ГГц «sniffer» антена для безконтактної оцінки рівня сигналу.

Кому підійде ImmersionRC RF Power Meter V2

Прилад орієнтований насамперед на FPV-пілотів, користувачів радіокерованих моделей, технічних спеціалістів і майстрів, які займаються налаштуванням або діагностикою радіочастотного обладнання. Він може бути корисним для перевірки відеопередавачів, каналів керування, антенних трактів та інших компонентів, де потрібно контролювати фактичний рівень RF-потужності.
