Атенюатор ALT 2W, 2 Вт, до 3 ГГц

Атенюатор ALT 2W — радіочастотний пасивний пристрій для контрольованого послаблення сигналу в трактах із хвильовим опором 50 Ом. Модель працює в частотному діапазоні DC–3 ГГц та розрахована на середню потужність до 2 Вт. Коаксіальне виконання з роз’ємами N-Male і N-Female дає змогу встановлювати атенюатор безпосередньо між сумісними елементами ВЧ-тракту, вимірювальним обладнанням, генератором сигналів або аналізатором.

Основне завдання ALT 2W — зменшити рівень радіочастотного сигналу на задану величину. Це потрібно, коли сигнал необхідно привести до прийнятного рівня для вимірювального входу, сформувати тестовий тракт із визначеним затуханням або узгодити рівні між окремими вузлами системи. У серії передбачені модифікації з фіксованим ослабленням 3, 6, 10, 15, 20, 30 і 40 дБ.

Особливості атенюатора ALT 2W

У радіовимірювальних системах важливо контролювати не лише частоту, а й рівень сигналу, що надходить на обладнання. Фіксований атенюатор дозволяє внести в тракт відоме ослаблення без ручного регулювання. Це зручно для лабораторних вимірювань, перевірки ВЧ-обладнання, налаштування радіочастотних трактів і побудови повторюваних тестових схем.

Для ALT 2W заявлено КСХН менше 1,2:1. Цей параметр характеризує узгодження в радіочастотному тракті та є важливим під час роботи з генераторами, аналізаторами й іншими вимірювальними приладами. Вхідний опір становить 50 Ом — стандартне значення для великої кількості коаксіальних ВЧ-систем.

У характеристиках також зазначено PIM (IM3) менше -120 dBc за умов 2 × 43 dBm. Це показник пасивної інтермодуляції третього порядку, який можна враховувати під час добору компонентів для ВЧ-трактів, де важливий контроль небажаних інтермодуляційних складових.

Частотний діапазон DC–3 ГГц і потужність 2 Вт

Робочий частотний діапазон атенюатора становить від постійного струму (DC) до 3 ГГц. Під час вибору компонента цей параметр необхідно співвідносити з реальною частотою сигналу: використання має відбуватися в межах заявленого діапазону. Верхня межа 3 ГГц дозволяє застосовувати ALT 2W у різних лабораторних та радіотехнічних схемах відповідного частотного класу.

Середня допустима потужність становить 2 Вт. Її також потрібно враховувати до встановлення атенюатора в тракт. Якщо потужність сигналу в точці підключення перевищує це значення, необхідно вибрати інший атенюатор із вищою допустимою потужністю.

Роз’єми N-Male та N-Female

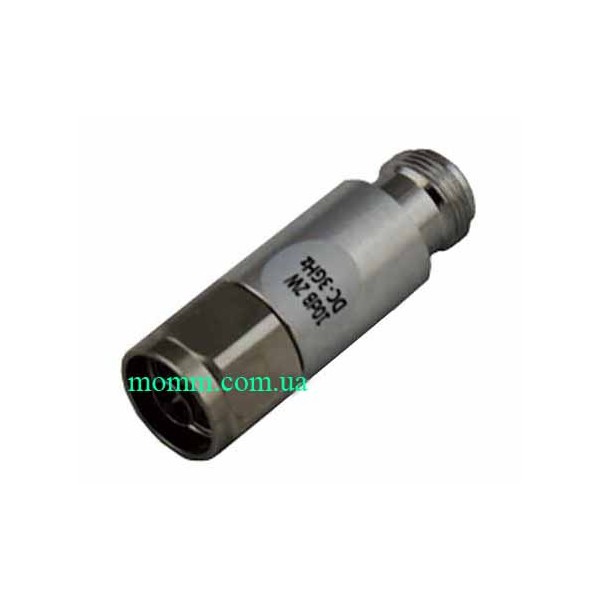

ALT 2W оснащений коаксіальними роз’ємами N-Male та N-Female. Таке виконання підходить для послідовного включення в сумісний тракт і може зменшити потребу в додаткових перехідниках. Перед підключенням варто перевірити тип роз’ємів на сусідніх компонентах системи, щоб уникнути зайвих адаптерів і додаткових з’єднань.

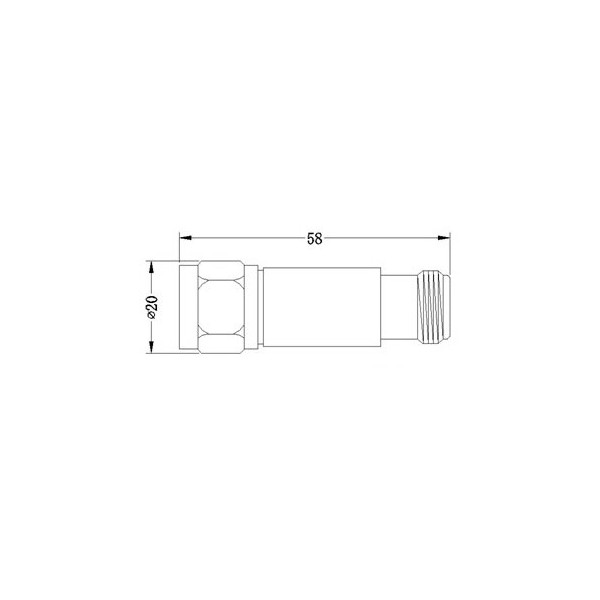

Корпус має розміри 58 мм × Φ20 мм і масу 70 г. Робочий температурний діапазон становить від -30 до +65 °C. Покриття корпусу — чорне. За даними виробу, атенюатор не потребує технічного обслуговування під час штатної експлуатації.

Технічні характеристики

Модифікації за рівнем ослаблення

Серія ALT 2W випускається в декількох виконаннях із фіксованим номіналом ослаблення. Для кожної модифікації передбачена своя допустима похибка. Версії 3 і 6 дБ мають точність ±0,4 дБ, 10 і 15 дБ — ±0,6 дБ, 20 і 30 дБ — ±0,8 дБ, а модифікація 40 дБ — ±1,0 дБ.

Як вибрати потрібну модифікацію ALT 2W

Підбір конкретного атенюатора починається з необхідного рівня ослаблення. Якщо в тестовому тракті потрібно зменшити сигнал на 10 дБ, слід орієнтуватися на ALT2W-10-P; для 20 дБ — на ALT2W-20-P тощо. Водночас потрібно враховувати допуск: фактичне значення ослаблення може відрізнятися від номінального в межах зазначеної точності.

Другий важливий параметр — частота. ALT 2W має заявлений робочий діапазон DC–3 ГГц, тому частота сигналу не повинна виходити за його межі. Третій параметр — потужність: середнє значення не має перевищувати 2 Вт. Також необхідно перевірити відповідність хвильового опору 50 Ом і сумісність роз’ємів N-Male/N-Female.

Застосування у радіовимірювальних системах

Фіксований атенюатор корисний у вимірювальних схемах, де важливо отримати відтворюване значення затухання. Після встановлення відповідної модифікації сигнал послаблюється на заданий номінал без необхідності щоразу змінювати налаштування. Це спрощує підготовку стендів для перевірки приймальних трактів, генераторів, аналізаторів та іншого радіочастотного обладнання.

ALT 2W можна встановлювати між джерелом сигналу та вимірювальним входом, коли потрібно зменшити рівень сигналу перед подачею на прилад. Також атенюатор може бути частиною складнішого 50-омного тракту, у якому задане ослаблення є одним із параметрів тестової конфігурації. Конкретна схема застосування визначається характеристиками підключеного обладнання.

Переваги фіксованого виконання

На відміну від регульованих моделей, фіксований атенюатор не потребує встановлення значення за шкалою або перемикачем. Номінал визначається конкретною модифікацією виробу, що зручно для схем, де параметр ослаблення має залишатися незмінним. Відсутність регулювання також спрощує використання в повторюваних тестових конфігураціях.

Компактний корпус, пасивний принцип роботи та стандартні N-роз’єми роблять ALT 2W практичним компонентом для лабораторних і радіотехнічних задач у межах його характеристик. Окреме живлення не потрібне: для роботи достатньо правильно встановити атенюатор у сумісний коаксіальний тракт.

Атенюатор ALT 2W для ВЧ-трактів до 3 ГГц

ALT 2W — фіксований радіочастотний атенюатор на 50 Ом із допустимою середньою потужністю 2 Вт та робочим діапазоном DC–3 ГГц. Серія включає модифікації з ослабленням від 3 до 40 дБ, тому можна вибрати варіант під конкретне завдання. Низький КСХН, N-Male/N-Female з’єднання та компактні розміри дозволяють використовувати пристрій у вимірювальних і тестових ВЧ-системах, якщо параметри тракту відповідають заявленим характеристикам атенюатора.
