Атенюатор ALT 10W — 10 Вт, 50 Ом

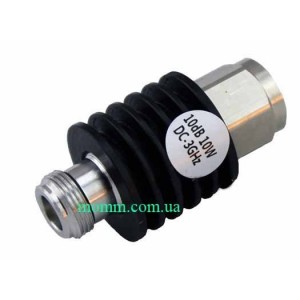

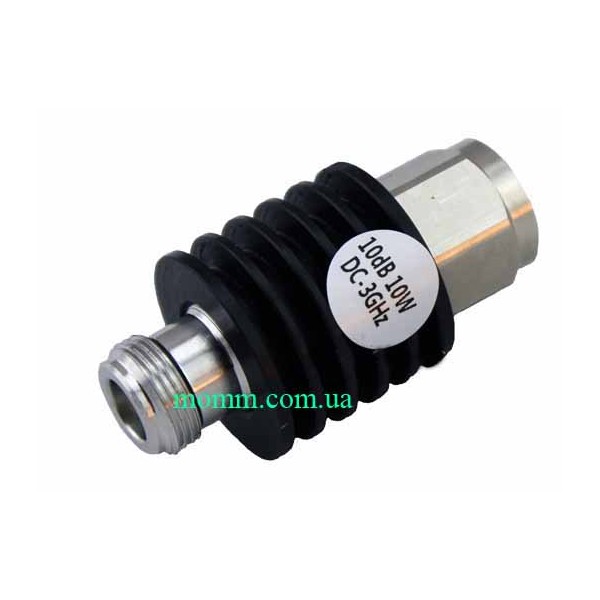

Атенюатор ALT 10W — радіовимірювальний атенюатор для роботи в 50-омних високочастотних трактах. Пристрій призначений для внесення заданого ослаблення сигналу та випускається у варіантах із номінальним загасанням від 3 до 40 дБ. Середня допустима потужність становить 10 Вт, а в таблиці технічних характеристик виробу вказано частотний діапазон DC–3 ГГц. З’єднання виконане через роз’єми N-Male та N-Female, тому атенюатор можна безпосередньо встановлювати між сумісними елементами радіочастотного тракту.

Основні особливості ALT 10W

У вихідному описі для ALT 10W зазначені хороші електричні характеристики, низький коефіцієнт загасання та низький КСХН. Атенюатор не потребує технічного обслуговування під час штатної експлуатації. Конструкція розрахована на середню потужність до 10 Вт і робочу температуру від −30 до +65 °C.

• Тип: радіовимірювальний атенюатор.
• Середня потужність: 10 Вт.
• Частотний діапазон: DC–3 ГГц.
• Хвильовий опір: 50 Ом.
• КСХН: <1,2:1.
• PIM (IM3): <−120 dBc @ 2 × 43 dBm.
• Роз’єми: N-Male — N-Female.
• Робоча температура: від −30 до +65 °C.
• Розміри: 57,2 × Ø30 мм.
• Маса: 0,08 кг.
• Покриття: чорне.

Для чого потрібен радіочастотний атенюатор

Атенюатор використовується для контрольованого зменшення рівня сигналу в радіочастотному тракті. На відміну від регульованих моделей, конкретний варіант ALT 10W має фіксоване номінальне значення загасання. Це дає змогу вибрати потрібний рівень ослаблення відповідно до параметрів вимірювальної схеми або іншого сумісного 50-омного обладнання.

Варіанти загасання та точність

Роз’єми N-Male та N-Female

ALT 10W має конфігурацію N-Male — N-Female. Один бік корпусу оснащений штекерним N-роз’ємом, інший — гніздовим. Така конфігурація спрощує послідовне підключення атенюатора до сумісної радіочастотної лінії без зміни типу інтерфейсу. Під час підбору пристрою важливо враховувати не лише значення загасання, а й відповідність роз’ємів обладнанню, з яким він буде використовуватися.

Габарити та умови експлуатації

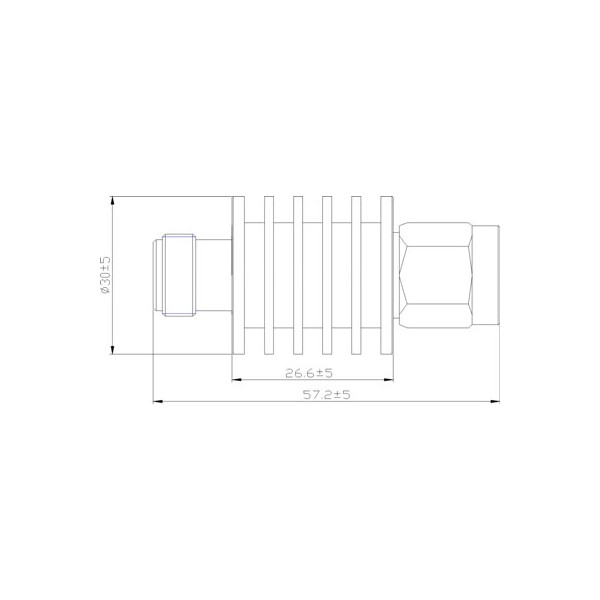

Корпус ALT 10W має розміри 57,2 × Ø30 мм і масу 0,08 кг. У картці товару зазначено чорне покриття. Робочий температурний діапазон становить від −30 до +65 °C. Компактні габарити дають змогу встановлювати атенюатор безпосередньо в сумісний тракт із N-роз’ємами, якщо геометрія підключення та навантаження на роз’єми відповідають конкретній схемі.

Як вибрати модифікацію ALT 10W

Основний параметр під час вибору — необхідне загасання в децибелах. Серія охоплює номінали від 3 до 40 дБ, тому перед замовленням варто визначити, який рівень ослаблення потрібен у вашому тракті. Далі перевіряють сумісність за хвильовим опором 50 Ом, роз’ємами N-Male/N-Female, середньою потужністю 10 Вт і частотним діапазоном, зазначеним у технічній таблиці.

Точність також залежить від модифікації. Для 3 дБ заявлено ±0,4 дБ; для 5 і 6 дБ — ±0,5 дБ; для 10 і 15 дБ — ±0,7 дБ; для 20 дБ — ±0,8 дБ; для 30 і 40 дБ — ±1,0 дБ. Це дозволяє порівняти доступні виконання не лише за номінальним ослабленням, а й за допустимим відхиленням.
