Атенюатор ALT 50W, 50 Вт

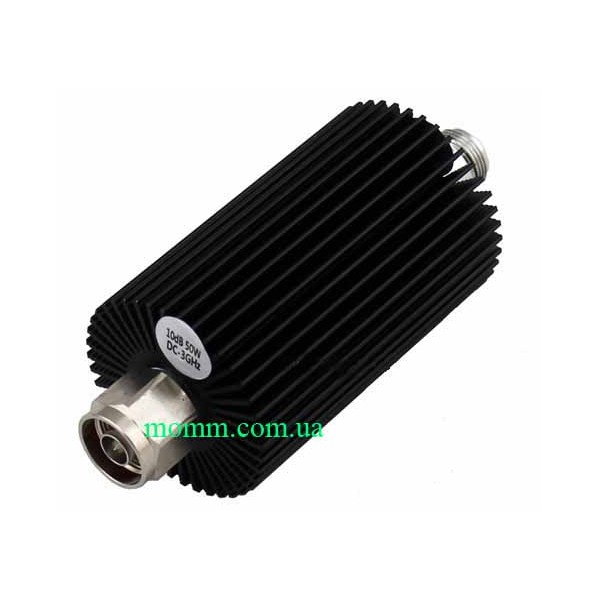

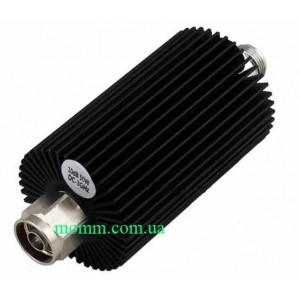

ALT 50W — радіовимірювальний атенюатор із номінальною середньою потужністю 50 Вт і вхідним опором 50 Ом. Пристрій призначений для контрольованого послаблення радіочастотного сигналу та доступний у кількох виконаннях із фіксованим значенням ослаблення. У лінійці представлені модифікації на 3, 6, 10, 15, 20, 30 і 40 дБ, що дає змогу підібрати потрібний варіант відповідно до конкретного завдання.

Атенюатор оснащений ВЧ-роз’ємами N-Male та N-Female для підключення до радіочастотного тракту з відповідними з’єднаннями. За даними технічної таблиці робочий частотний діапазон становить DC–3 ГГц, а коефіцієнт стоячої хвилі за напругою не перевищує 1,2:1. Конструкція розрахована на роботу із середньою потужністю до 50 Вт.

Призначення атенюатора ALT 50W

Фіксований атенюатор використовується там, де необхідно зменшити рівень сигналу на задану величину без зміни конфігурації всього високочастотного тракту. Значення ослаблення визначається конкретною модифікацією ALT 50W. Це дає змогу обрати модель із потрібним номіналом і використовувати її як окремий елемент у системі з хвильовим опором 50 Ом.

Модельний ряд охоплює фіксовані значення ослаблення від 3 до 40 дБ. Для кожної модифікації наведено допустиму похибку. Для версій 3 та 6 дБ вона становить ±0,4 дБ, для 10 та 15 дБ — ±0,6 дБ, для 20 та 30 дБ — ±0,8 дБ, а для моделі 40 дБ — ±1,0 дБ.

Ключові особливості

• середня потужність — 50 Вт;
• вхідний опір — 50 Ом;
• робочий частотний діапазон за таблицею характеристик — DC–3 ГГц;
• КСХН — менше 1,2:1;
• з’єднання — N-Male / N-Female;
• доступні значення ослаблення — 3, 6, 10, 15, 20, 30 та 40 дБ;
• робоча температура — від −30 до +65 °C;
• корпус із чорним лакофарбовим покриттям;
• обслуговування під час експлуатації не потрібне.

Технічні характеристики ALT 50W

Модифікації за рівнем ослаблення

Підключення та конструкція

ALT 50W має конфігурацію роз’ємів N-Male / N-Female. Перед підключенням важливо перевірити сумісність типів роз’ємів і переконатися, що обрана модифікація відповідає потрібному значенню ослаблення.

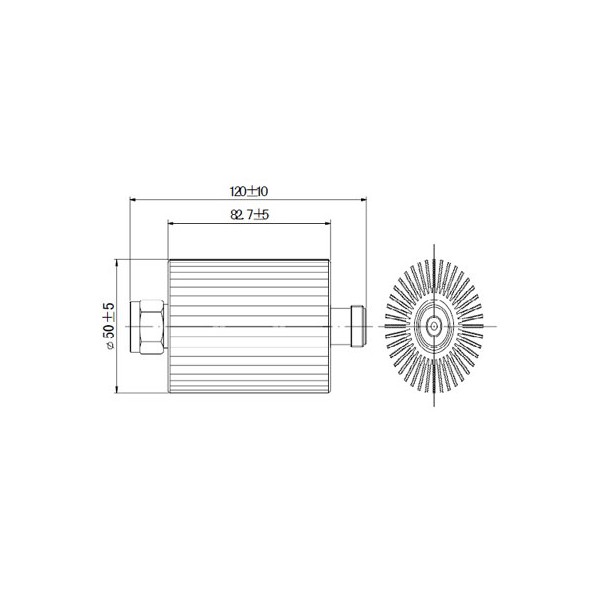

Габарити пристрою становлять 120 мм × Φ50 мм, маса — 0,285 кг. Корпус має чорне фарбоване покриття. Допустимий температурний діапазон експлуатації — від −30 до +65 °C, що слід враховувати під час встановлення та використання атенюатора.

Як вибрати потрібну модифікацію

Головний параметр під час вибору ALT 50W — номінальне ослаблення. Якщо потрібно зменшити рівень сигналу на 3 дБ, слід обирати ALT50W-03-P; для 6 дБ — ALT50W 06-P; для 10 дБ — ALT50W 10-P; для 15 дБ — ALT50W 15-P; для 20 дБ — ALT50W 20-P; для 30 дБ — ALT50W 30-P; для 40 дБ — ALT50W 40-P. Одночасно необхідно врахувати допустиму похибку конкретного виконання, робочу потужність 50 Вт, хвильовий опір 50 Ом і тип ВЧ-з’єднання.

ALT 50W для радіочастотного тракту

ALT 50W не потребує регулювання: величина ослаблення задається конкретною модифікацією. Перед замовленням варто звірити модель, номінал у дБ, тип роз’ємів, потужність і частотний діапазон із вимогами вашого обладнання.
