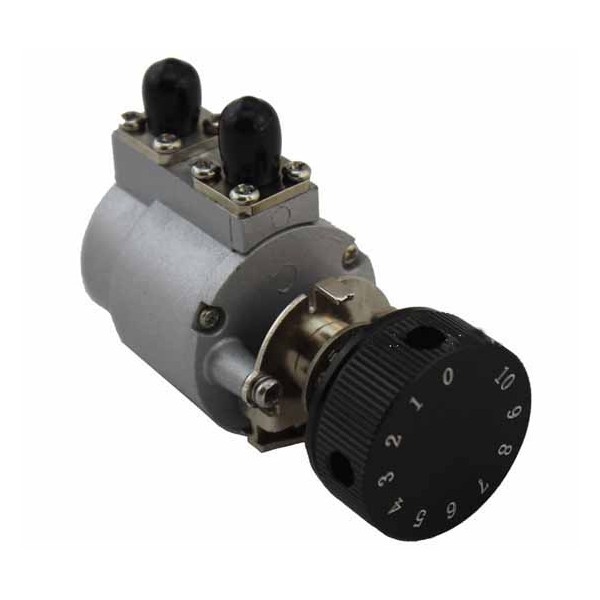

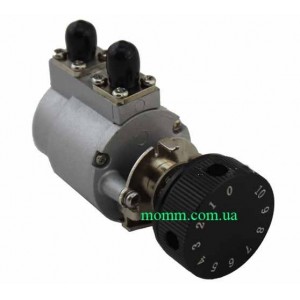

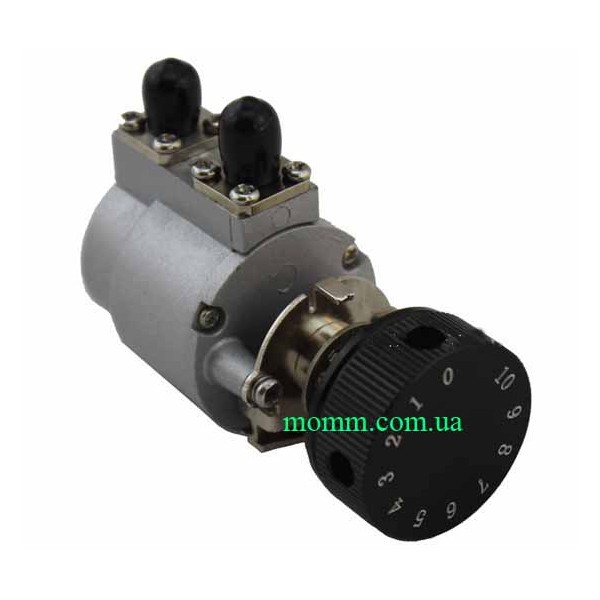

Регульований атенюатор ALT 2W Reg. 2 Вт 3 ГГц

Регульований атенюатор ALT 2W Reg. — радіочастотний пристрій для керованого ослаблення сигналу в лініях із хвильовим опором 50 Ом. Модель працює в широкому частотному діапазоні від постійного струму до 3 ГГц і розрахована на середню потужність до 2 Вт. Регульований формат дає змогу встановлювати потрібний рівень ослаблення без заміни атенюатора на елемент з іншим фіксованим номіналом.

ALT 2W Reg. призначений для вимірювальних, лабораторних і радіочастотних трактів, де потрібно дозовано зменшувати рівень сигналу. Підключення виконується через роз’єм SMA-Female. Вхідний опір становить 50 Ом, що відповідає поширеному стандарту для ВЧ та НВЧ обладнання.

Призначення регульованого атенюатора ALT 2W Reg.

Основне завдання атенюатора — передбачувано послабити сигнал у радіочастотному тракті. Регульована конструкція дозволяє вибрати необхідний рівень ослаблення в межах діапазону конкретної модифікації. Для ALT 2W Reg. передбачені версії з регулюванням 1–10 дБ, 1–30 дБ і 1–60 дБ. Це зручно, коли під час налаштування або вимірювань потрібно послідовно змінювати рівень сигналу й контролювати результат.

Робочий частотний діапазон DC–3 ГГц охоплює широкий спектр радіочастотних задач. Середня допустима потужність становить 2 Вт. Під час використання важливо враховувати обидва параметри: частота сигналу має залишатися в межах заявленого діапазону, а середня потужність — не перевищувати значення, зазначене в специфікації.

Особливості ALT 2W Reg.

Виробником заявлені добрі електричні характеристики, низький коефіцієнт загасання та низький КСХН. Значення КСХН становить менше 1,2:1. Цей параметр характеризує узгодження пристрою з 50-омним радіочастотним трактом. Також атенюатор не потребує обслуговування під час штатної експлуатації.

Можна вибрати діапазон регулювання відповідно до конкретного завдання. Версія ALT2WReg-10-A забезпечує ослаблення 1–10 дБ, ALT2WReg-30-A — 1–30 дБ, а ALT2WReg-60-A — 1–60 дБ. Це дозволяє підібрати модифікацію за максимально необхідним ослабленням у вимірювальному або випробувальному тракті.

Точність регулювання та частотний діапазон

Для серії ALT 2W Reg. вказана точність регулювання ±0,2 дБ у діапазоні від DC до 1 ГГц та ±0,5 дБ у діапазоні від 1 до 3 ГГц. Під час вибору моделі цей параметр варто враховувати разом із необхідною величиною ослаблення та робочою частотою сигналу.

Верхня межа робочого частотного діапазону становить 3 ГГц, а нижня позначена як DC. Для підключення використовується SMA-Female, вхідний опір становить 50 Ом, а заявлений КСХН — менше 1,2:1. Поєднання цих параметрів дозволяє використовувати атенюатор у сумісному 50-омному радіочастотному тракті.

Потужність і умови експлуатації

Середня потужність атенюатора становить 2 Вт. Це значення є одним із ключових обмежень під час експлуатації, тому перед підключенням необхідно переконатися, що параметри сигналу відповідають специфікації. Пристрій призначений для роботи за температури від −30 до +65 °C.

У специфікації також наведено показник PIM (IM3) менше −120 dBc при 2×43 dBm. Для радіочастотних систем цей параметр характеризує рівень пасивної інтермодуляції за вказаних умов вимірювання. Якщо PIM є критичним для конкретного тракту, слід орієнтуватися на наведене значення та умови, для яких воно зазначене.

Конструкція та підключення

ALT 2W Reg. має корпус розміром 70 × 47,5 × 33 мм і масу 0,12 кг. Для підключення використовується роз’єм SMA-Female, тому при побудові вимірювальної схеми необхідно перевірити тип відповідних роз’ємів на кабелях, перехідниках та іншому обладнанні.

Основні технічні характеристики

Модифікації за діапазоном ослаблення

Як вибрати модифікацію ALT 2W Reg.

Під час вибору потрібно визначити, який максимальний рівень ослаблення необхідний у вашому тракті. ALT2WReg-10-A має діапазон 1–10 дБ, ALT2WReg-30-A — 1–30 дБ, ALT2WReg-60-A — 1–60 дБ. Водночас частотний діапазон, допустима середня потужність, хвильовий опір і тип підключення мають відповідати параметрам системи.

Регульований атенюатор для радіочастотних задач

ALT 2W Reg. поєднує частотний діапазон DC–3 ГГц, середню потужність 2 Вт, хвильовий опір 50 Ом і декілька варіантів регулювання ослаблення. Пристрій підійде для задач, де потрібне кероване зниження рівня сигналу та можливість змінювати величину ослаблення в межах обраної модифікації.

Перед використанням слід перевірити відповідність робочої частоти, потужності, типу роз’єму та потрібного діапазону регулювання технічним параметрам ALT2WReg. Такий підхід допоможе правильно інтегрувати атенюатор у вимірювальний або радіочастотний тракт і використовувати його в межах заявлених характеристик.
