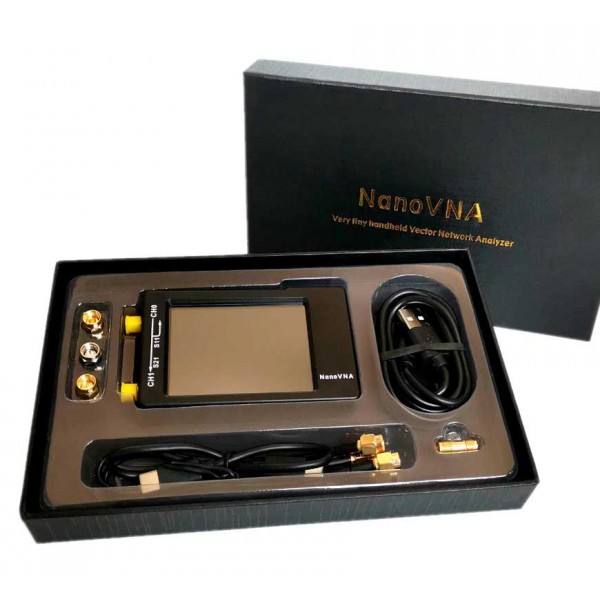

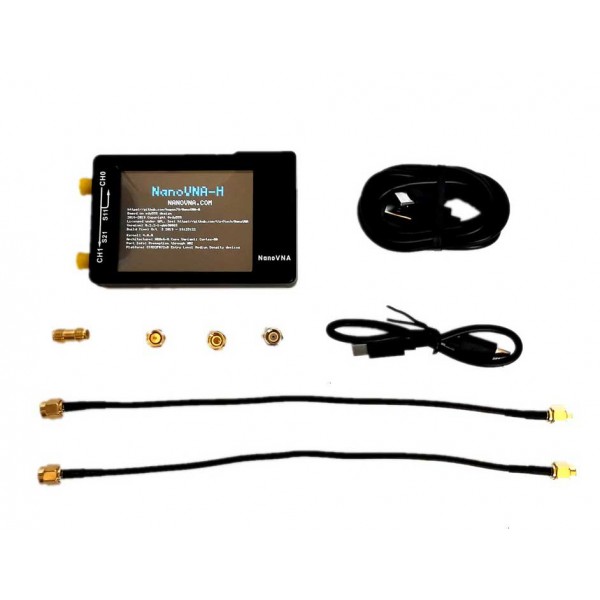

Векторний аналізатор NanoVNA 2.8i для антен

NanoVNA 2.8i — компактний портативний векторний аналізатор для вимірювання та налаштування антен, кабелів і високочастотних трактів. Прилад поєднує невеликі розміри, сенсорне керування та можливість вимірювання S-параметрів, тому підходить для радіоаматорських, сервісних і польових робіт.

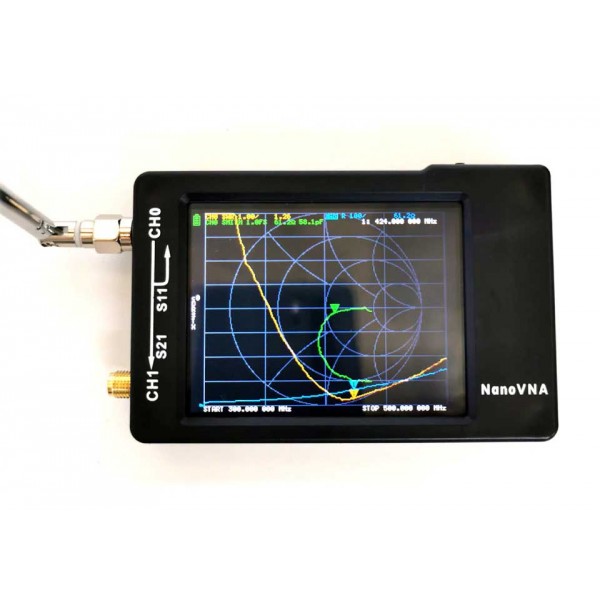

Аналізатор оснащений кольоровим 2,8-дюймовим TFT-дисплеєм із роздільною здатністю 320 × 240 точок. Сенсорний екран дає змогу керувати основними функціями без додаткового обладнання, а компактний корпус розміром 85,5 × 54 × 11 мм зручно використовувати під час виїзних вимірювань.

Можливості NanoVNA 2.8i

NanoVNA 2.8i підтримує вимірювання параметрів S11 і S21. За потреби в ручних налаштуваннях передбачена можливість роботи з параметрами S12 і S22. Такі вимірювання дають змогу досліджувати характеристики високочастотних кіл і використовувати прилад під час налаштування антенних систем.

Одне з основних практичних застосувань приладу — вимірювання КСХН антен. NanoVNA 2.8i може використовуватися для перевірки та налаштування антен, підключених до радіостанцій, а також для роботи з іншими ВЧ-компонентами в межах підтримуваного частотного діапазону.

На сторінці товару зазначено, що цей векторний аналізатор добре зарекомендував себе в підрозділах ЗСУ під час вимірювання КСХН антен, які встановлюються замість штатних коротких антен радіостанцій Motorola.

Робота з комп’ютером і файлами Touchstone

Для підключення до комп’ютера NanoVNA 2.8i оснащений інтерфейсом USB Type-C. Підтримується режим зв’язку CDC (serial), що дає змогу використовувати аналізатор разом із програмним забезпеченням на ПК.

Через комп’ютерний інтерфейс можна експортувати дані у форматі Touchstone (SNP). Такі файли використовуються в різних програмах для аналізу та проєктування радіочастотних систем, що розширює можливості подальшої обробки результатів вимірювань.

Частотний діапазон і точність вимірювань

Для NanoVNA 2.8i заявлено частотний діапазон від 50 кГц. У технічному описі вказаний основний діапазон вимірювань 50 кГц–300 МГц, а також можливість розширення до 900 МГц після оновлення програмного забезпечення. У коротких характеристиках товару окремо зазначено діапазон до 1,5 ГГц.

Точність за частотою становить менше 0,5 ppm. Вимірювальний динамічний діапазон залежить від частоти: до 70 дБ у діапазоні 50 кГц–300 МГц, до 50 дБ у діапазоні 300–600 МГц і до 40 дБ у діапазоні 600–900 МГц.

Для порту SWR заявлено значення <1,1. Кількість каліброваних точок становить 101, кількість точок сканування також фіксована — 101.

Зручність польових вимірювань

Невеликі габарити NanoVNA 2.8i дають змогу використовувати його безпосередньо біля антени або радіообладнання. Це особливо зручно, коли потрібно виконати вимірювання КСХН, перевірити антену після встановлення або оцінити параметри ВЧ-тракту без використання великого лабораторного обладнання.

На дисплеї одночасно можуть використовуватися до 4 відображень і 4 маркерів. Передбачено 5 налаштувань, що дає змогу адаптувати відображення вимірюваних параметрів до конкретного завдання.

Живлення та підключення

Прилад може отримувати живлення через USB. Заявлені параметри USB-живлення — 5 В, 120 мА. Також NanoVNA 2.8i оснащений акумулятором напругою 3,7 В, що дозволяє працювати автономно без постійного підключення до комп’ютера або зовнішнього джерела живлення.

USB Type-C використовується не лише для живлення, а й для обміну даними з ПК. Завдяки цьому результати вимірювань можна переносити на комп’ютер для подальшого аналізу та роботи з файлами Touchstone.

Основні сфери застосування

Векторний аналізатор NanoVNA 2.8i можна використовувати для перевірки та налаштування антен, оцінювання параметрів високочастотних трактів, вимірювання S-параметрів і КСХН. Компактний формат робить прилад зручним для роботи з радіообладнанням у лабораторних, сервісних і польових умовах.

Можливість підключення до ПК і експорту результатів у формат Touchstone робить NanoVNA 2.8i корисним не лише для оперативного контролю безпосередньо на екрані приладу, а й для подальшої детальної обробки отриманих даних у спеціалізованих програмах.

Технічні характеристики NanoVNA 2.8i

NanoVNA 2.8i для налаштування антен

NanoVNA 2.8i — компактний інструмент для користувачів, яким потрібно контролювати параметри антен і високочастотних систем без громіздкого стаціонарного обладнання. Сенсорний дисплей, автономне живлення, вимірювання S-параметрів і підтримка роботи з ПК дозволяють застосовувати аналізатор для широкого кола практичних радіотехнічних завдань.
