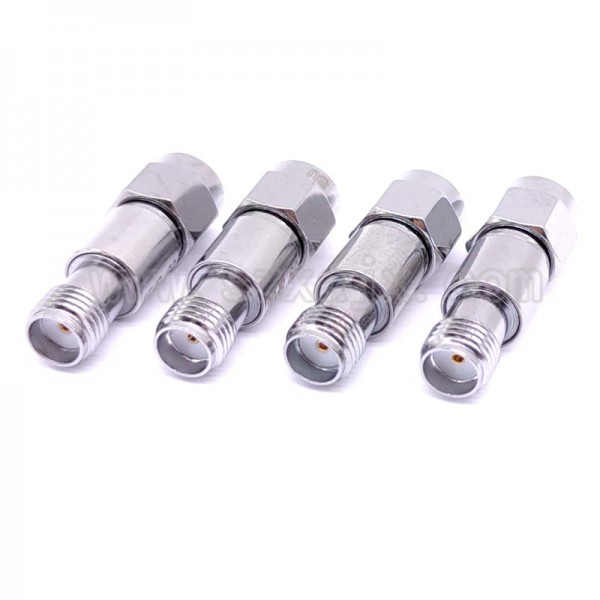

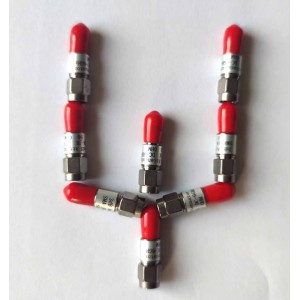

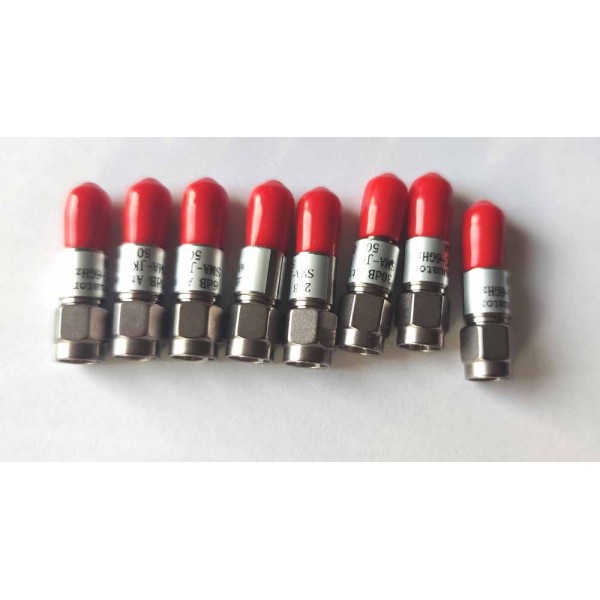

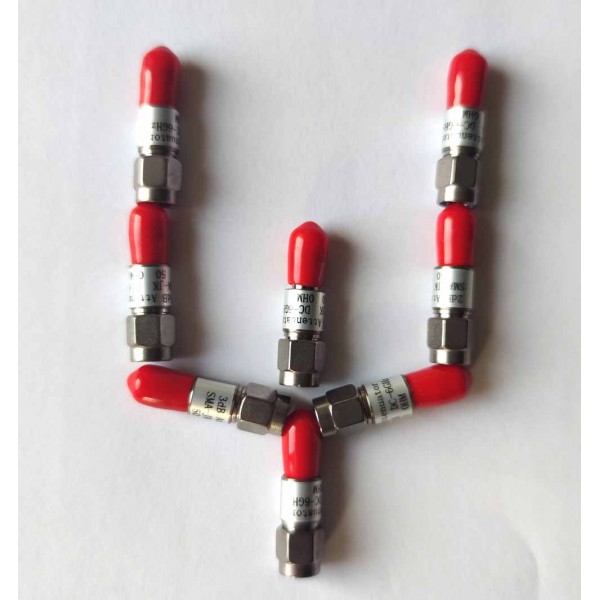

Набір SMA атенюаторів ALT SMA 2W-8

Набір атенюаторів ALT SMA 2W-8 призначений для ослаблення високочастотних сигналів у радіочастотних (RF) та мікрохвильових (НВЧ) системах. Він використовується під час налаштування, тестування та калібрування вимірювального обладнання, а також для узгодження імпедансу, захисту входів приладів і точного регулювання рівня сигналу.

Завдяки робочому діапазону частот до 6 ГГц, хвильовому опору 50 Ом і допустимій потужності 2 Вт, набір підходить для використання з генераторами сигналів, аналізаторами спектра, векторними аналізаторами мереж, вимірювальними приймачами, антенними системами та іншим високочастотним обладнанням.

Особливості

• набір із восьми SMA атенюаторів із фіксованим ослабленням;
• робочий діапазон частот від DC до 6 ГГц;
• хвильовий опір 50 Ом;
• допустима потужність 2 Вт;
• низький коефіцієнт стоячої хвилі (КСХ ≤ 1,2);
• стабільні характеристики в широкому частотному діапазоні;
• міцний корпус із нержавіючої сталі;
• сумісність із більшістю RF та НВЧ вимірювального обладнання.

Сфера застосування

Набір використовується для:

• калібрування вимірювального обладнання;
• узгодження імпедансу;
• регулювання рівня ВЧ-сигналу;
• захисту входів дорогих вимірювальних приладів;
• лабораторних досліджень;
• налагодження телекомунікаційного обладнання;
• роботи з антенами та радіочастотними трактами;
• ремонту та сервісного обслуговування RF-обладнання.

Технічні характеристики

• Робочий діапазон частот: DC–6 ГГц
• Потужність: 2 Вт
• Хвильовий опір: 50 Ом
• Коефіцієнт стоячої хвилі (КСХ): ≤ 1,20
• Тип роз'ємів: SMA-J — SMA-K
• Робоча температура: від -20 °C до +115 °C
• Матеріал корпусу: нержавіюча сталь
• Колір: сріблястий
• Розміри: 25,6 × 9,1 мм

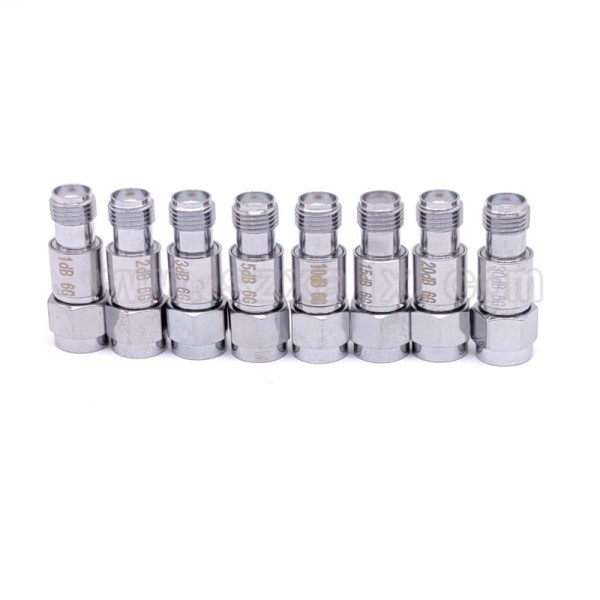

Значення ослаблення

До комплекту входять атенюатори з такими номіналами:

• 1 дБ
• 2 дБ
• 3 дБ
• 5 дБ
• 10 дБ
• 15 дБ
• 20 дБ
• 30 дБ

Допустиме відхилення ослаблення

• до 20 дБ — ±0,5 дБ
• 30 дБ — ±0,8 дБ
• 40–50 дБ — ±1,5 дБ
• 60 дБ — ±1,8 дБ

Комплектація

• SMA атенюатори ALT SMA 2W — 8 шт.

Набір ALT SMA 2W-8 стане практичним рішенням для лабораторій, сервісних центрів, підприємств зв'язку та спеціалістів, які працюють із високочастотним і мікрохвильовим обладнанням. Він забезпечує стабільне ослаблення сигналу, надійне узгодження тракту та високу точність під час проведення вимірювань.
