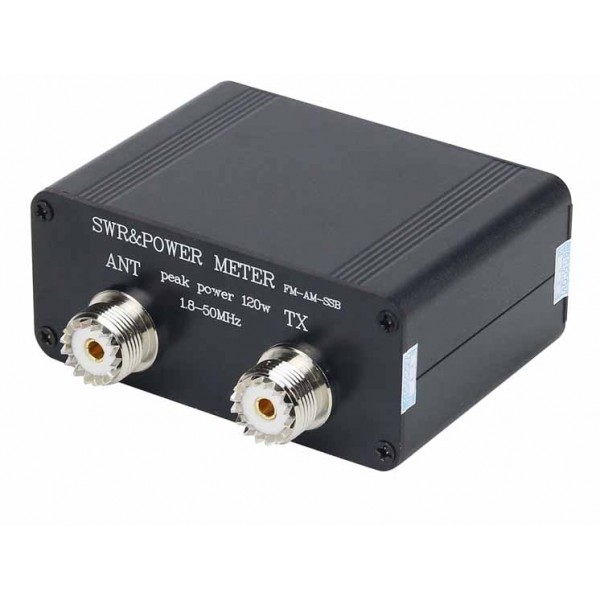

Ватметр ALT SWR 50 до 50 МГц

ALT SWR 50 — компактний цифровий ватметр для вимірювання потужності та коефіцієнта стоячої хвилі в діапазоні частот від 1,8 до 50 МГц. Прилад дає змогу контролювати основні параметри високочастотного тракту безпосередньо під час роботи обладнання. Діапазон вимірювання потужності становить від 0,5 до 120 Вт, а діапазон КСХ — від 1,0 до 99,99. Завдяки цьому модель підходить для перевірки та контролю радіочастотних систем, характеристики яких відповідають зазначеним межам частоти й потужності.

Ватметр ALT SWR 50 поєднує цифрове відображення результатів, автономне живлення від вбудованого акумулятора та звукову індикацію небезпечного зростання КСХ. Після ввімкнення на екрані спочатку відображається інформація про версію пристрою, а приблизно через 3 секунди відкривається основний інтерфейс вимірювання. На дисплеї також доступна інформація про рівень заряду акумулятора. Інтерфейс приладу — англійською мовою.

Вимірювання потужності та КСХ

Основне призначення ALT SWR 50 — одночасний контроль потужності сигналу та коефіцієнта стоячої хвилі. КСХ є одним із важливих параметрів під час оцінювання узгодження елементів радіочастотного тракту. Чим ближче його значення до 1, тим менше відбиття в лінії. Прилад вимірює КСХ у широкому діапазоні від 1,0 до 99,99, тому користувач може не лише бачити нормальний робочий режим, а й своєчасно помітити суттєве погіршення узгодження.

Діапазон вимірювання потужності становить 0,5–120 Вт. У вихідних характеристиках також зазначено можливість вимірювання до 210 Вт, однак для тривалих режимів FM, AM і CW рекомендовано використовувати прилад при потужності нижче 120 Вт. Для режиму SSB ця вимога не вказана як обов’язкова. Такий поділ важливо враховувати під час експлуатації, щоб орієнтуватися саме на заявлені виробником режими роботи.

Точність вимірювання заявлена на рівні менше ±5%. Внесені втрати — менше 0,1 дБ. Невелике значення внесених втрат важливе для приладу, який підключається безпосередньо до високочастотного тракту, оскільки його завдання — виконувати контроль параметрів із мінімальним впливом на лінію в межах заявлених характеристик.

Робочий діапазон 1,8–50 МГц

ALT SWR 50 працює в діапазоні частот від 1,8 до 50 МГц. Це основний параметр, який необхідно врахувати перед підключенням ватметра: частота сигналу повинна знаходитися в межах зазначеного діапазону. Прилад призначений саме для контролю високочастотних сигналів у цьому частотному інтервалі та не повинен оцінюватися як універсальний вимірювач для частот, що виходять за встановлені межі.

Для підключення використовується інтерфейс SL16, у характеристиках зазначений як гніздо M. Перед використанням варто перевірити відповідність роз’ємів у власній системі та за потреби заздалегідь підготувати сумісне підключення. Такий підхід допомагає уникнути зайвих перехідних з’єднань і забезпечити коректне встановлення приладу в тракт.

Звукова та світлова індикація

Для додаткового контролю стану лінії ALT SWR 50 оснащений зумером. Якщо значення КСХ перевищує 2,5, прилад подає періодичний звуковий сигнал. Коли КСХ стає більшим за 3,0, звукове попередження працює постійно. Така система індикації дає змогу звернути увагу на небажане зростання КСХ навіть без постійного спостереження за показаннями екрана.

Зумер також використовується для попередження про знижений рівень напруги акумулятора. У цьому випадку звуковий сигнал подається постійно. Це допомагає своєчасно помітити необхідність заряджання та зменшує ризик несподіваного вимкнення приладу під час вимірювання.

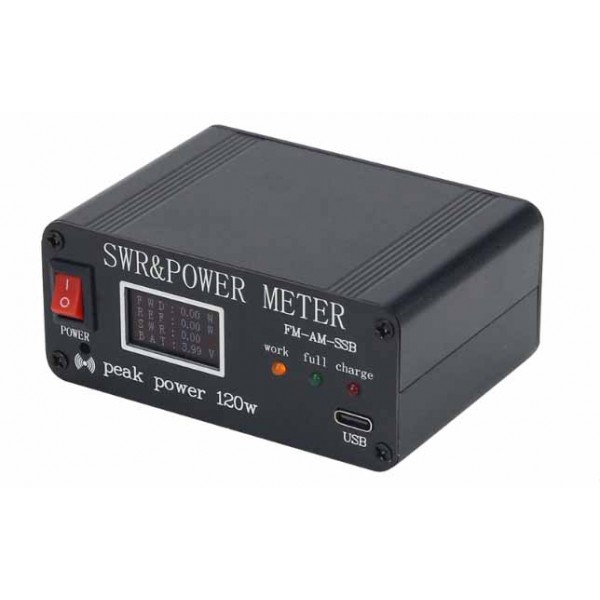

Світлова індикація показує стан заряджання та робочий режим. Під час заряджання світиться червоний індикатор, після завершення заряджання — зелений. Під час роботи пристрою світиться жовтий індикатор. Завдяки такому розподілу стан пристрою легко визначити візуально.

Автономне живлення та заряджання Type-C

Ватметр оснащений вбудованим акумулятором ємністю 1000 мА·год. Для заряджання використовується роз’єм Type-C. Автономне живлення дозволяє працювати з приладом без постійного підключення до зовнішнього джерела живлення, а індикація рівня заряду на екрані допомагає контролювати залишок енергії.

Компактний корпус з алюмінієвого сплаву

Корпус ALT SWR 50 виготовлений з алюмінієвого сплаву. Його розміри становлять 63 × 88 × 38 мм без урахування частин, що виступають. Компактний формат спрощує розміщення приладу поруч з обладнанням і робить його зручним для використання там, де важливі невеликі габарити вимірювального пристрою.

Основні характеристики ALT SWR 50

• Діапазон частот: 1,8–50 МГц.
• Діапазон вимірювання потужності: 0,5–120 Вт.
• Максимальне значення, зазначене у характеристиках: до 210 Вт.
• Рекомендація для тривалих режимів FM, AM і CW: потужність нижче 120 Вт.
• Точність вимірювання: менше ±5%.
• Діапазон КСХ: 1,0–99,99.
• Внесені втрати: менше 0,1 дБ.
• Радіочастотний інтерфейс: SL16, гніздо M.
• Інтерфейс заряджання: Type-C.
• Ємність акумулятора: 1000 мА·год.
• Матеріал корпусу: алюмінієвий сплав.
• Розміри корпусу: 63 × 88 × 38 мм без урахування частин, що виступають.
• Мова інтерфейсу: англійська.
• Додаткові функції: індикація заряду, звукові попередження, можливість налаштування позивного.

Як працюють попередження про КСХ

Система звукового контролю має два пороги. При КСХ понад 2,5 зумер періодично нагадує про підвищене значення. Якщо КСХ перевищує 3,0, сигнал стає постійним. Це дозволяє швидко відрізнити просто підвищене значення від більш критичного рівня за характером звукової індикації. Користувач при цьому може одразу перевірити показання на дисплеї та оцінити поточний стан тракту.

Важливо, що звукові сигнали не замінюють самі вимірювання: точне поточне значення КСХ відображається на екрані. Зумер виконує роль додаткового попередження, а цифровий інтерфейс дає числову інформацію для подальшої оцінки.

Для яких завдань підходить ватметр ALT SWR 50

Модель доцільно використовувати в системах, де необхідно контролювати потужність і КСХ у межах 1,8–50 МГц та заявленої потужності приладу. ALT SWR 50 допомагає перевіряти поточний режим роботи високочастотного тракту, спостерігати за рівнем потужності й своєчасно виявляти підвищення КСХ.

Перед підключенням потрібно перевірити три основні параметри сумісності: робочу частоту системи, очікувану потужність та тип підключення. Для тривалих режимів FM, AM і CW слід орієнтуватися на зазначене обмеження нижче 120 Вт. Також необхідно врахувати використання інтерфейсу SL16 і не виходити за робочий частотний діапазон 1,8–50 МГц.
