Вимірювач КСХН (SWR) та ватметр Nissei RS50

Nissei RS50 — цифровий вимірювач КСХН (SWR) та ВЧ-ватметр для контролю параметрів радіочастотного тракту між трансивером і антеною або навантаженням. Прилад дає змогу вимірювати пряму та відбиту потужність, а також коефіцієнт стоячої хвилі, що допомагає оцінити узгодження антенно-фідерної системи.

Модель працює в широкому частотному діапазоні від 12 до 525 МГц та підтримує вимірювання потужності до 120 Вт. Калібрувальні частоти становлять 145 МГц для VHF та 435 МГц для UHF. Хвильовий опір приладу — 50 Ом, тому Nissei RS50 розрахований на використання у стандартних 50-омних радіочастотних системах.

Основні можливості Nissei RS50

Ватметр Nissei RS50 поєднує в одному компактному корпусі функції вимірювання прямої потужності, відбитої потужності та КСХН. Основні параметри відображаються на дисплеї, тому оператор може контролювати стан радіочастотного тракту без використання кількох окремих приладів.

• вимірювання прямої потужності FWD;
• вимірювання відбитої потужності REV;
• визначення КСХН / SWR;
• частотний діапазон 12–525 МГц;
• діапазон вимірювання потужності 0–120 Вт;
• хвильовий опір 50 Ом;
• дисплей із підсвічуванням;
• живлення від двох батарей типу AAA або через порт Micro USB;
• компактний корпус розміром 70 × 78 × 30 мм.

Вимірювання прямої та відбитої потужності

Під час роботи передавача частина високочастотної енергії надходить до антени, а за наявності неузгодження частина сигналу може відбиватися назад. Nissei RS50 дозволяє контролювати обидва параметри — пряму FWD та відбиту REV потужність. Це дає можливість оцінювати роботу антени та радіочастотного тракту безпосередньо під час передавання.

Одночасне відображення прямої й відбитої потужності та SWR спрощує контроль параметрів системи. Користувач отримує необхідні показники на одному дисплеї та може швидко оцінити стан підключеної антени або навантаження.

Вимірювання КСХН / SWR

Коефіцієнт стоячої хвилі — один із важливих параметрів для оцінювання узгодження передавача, фідера та антени. Вимірювач SWR Nissei RS50 визначає КСХН разом із прямою та відбитою потужністю, що робить прилад зручним для перевірки радіочастотних систем у межах підтримуваного діапазону частот.

Для проведення вимірювання вихід трансивера підключається до роз'єму TX, а антена або відповідне навантаження — до роз'єму ANT. Після ввімкнення прилад готовий до контролю параметрів переданого сигналу.

Технічні характеристики Nissei RS50

Дисплей і підсвічування

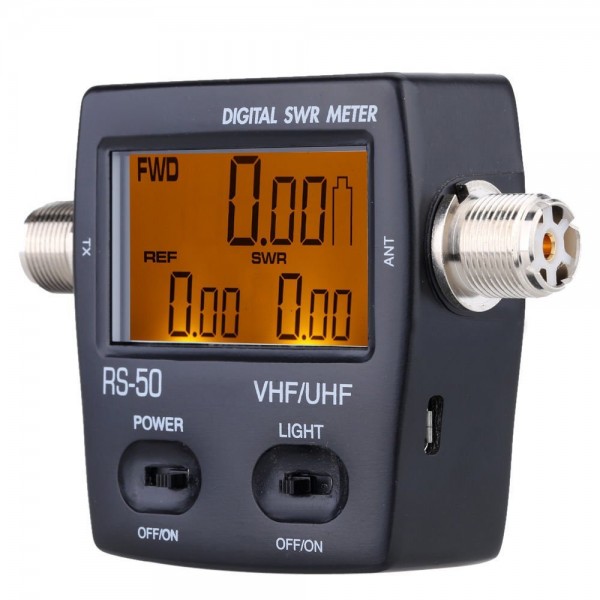

Nissei RS50 оснащений дисплеєм із підсвічуванням, що полегшує зчитування результатів вимірювання. На екрані одночасно відображаються значення FWD, REV та SWR.

Для ввімкнення підсвічування передбачено перемикач LIGHT. Якщо протягом 30 секунд прилад не використовується, підсвічування автоматично вимикається. Після активації PTT воно знову вмикається.

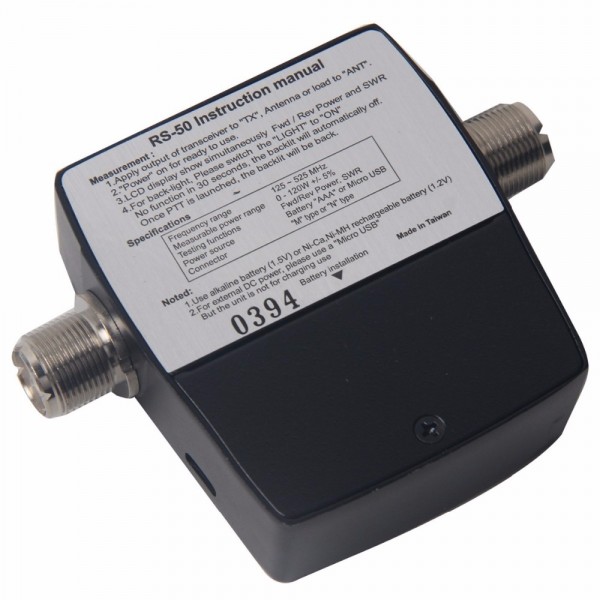

Живлення від батарей або Micro USB

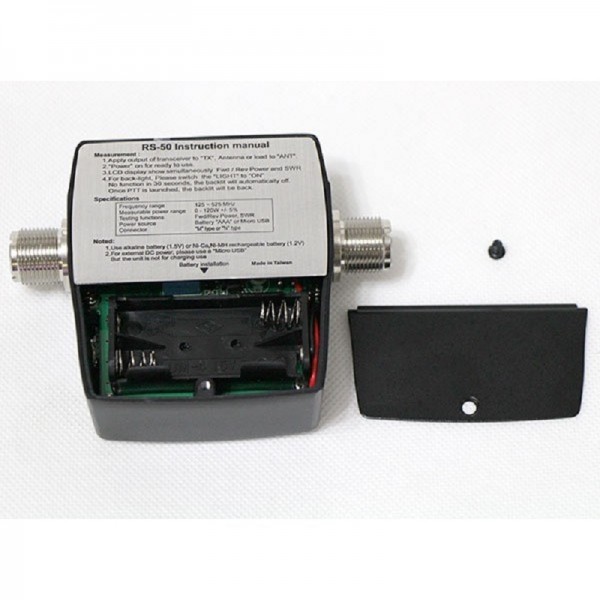

Прилад може працювати автономно від двох батарей типу AAA. Допускається використання лужних елементів живлення напругою 1,5 В, а також акумуляторів Ni-Cd або Ni-MH із номінальною напругою 1,2 В.

Також передбачено живлення через порт Micro USB DC 5 В. Зовнішній адаптер живлення до комплекту не входить. Важливо враховувати, що Nissei RS50 не має вбудованої схеми заряджання акумуляторів, тому встановлені акумулятори необхідно заряджати за допомогою окремого зарядного пристрою.

Під час встановлення батарей необхідно дотримуватися правильної полярності. Якщо ватметр не планується використовувати протягом тривалого часу, батареї рекомендується вийняти. Після завершення роботи перемикачі живлення та підсвічування слід вимкнути для зменшення споживання енергії.

Підключення та використання

Для роботи Nissei RS50 встановлюється в радіочастотний тракт між трансивером та антеною або навантаженням. Вихід трансивера необхідно підключити до входу TX, а антену чи навантаження — до ANT. Після ввімкнення живлення прилад готовий до проведення вимірювань.

1. Підключіть вихід трансивера до роз'єму TX.
2. Підключіть антену або навантаження до роз'єму ANT.
3. Увімкніть живлення приладу.
4. За потреби активуйте підсвічування перемикачем LIGHT.
5. Після активації передавання контролюйте на дисплеї пряму та відбиту потужність і значення SWR.

Завдяки частотному діапазону 12–525 МГц Nissei RS50 дозволяє виконувати вимірювання у VHF- та UHF-діапазонах, зокрема поблизу калібрувальних частот 145 і 435 МГц. Максимальна вимірювана потужність становить 120 Вт, а заявлена точність вимірювання потужності — ±5%.

Комплектація

• цифровий КСХН-метр / ватметр NISSEI RS-50 — 1 шт.;
• інструкція користувача — 1 шт.

Nissei RS50 поєднує функції цифрового SWR-метра та ВЧ-ватметра в одному компактному приладі. Можливість контролю прямої й відбитої потужності разом із КСХН, діапазон 12–525 МГц, потужність до 120 Вт та два варіанти живлення роблять його практичним інструментом для перевірки параметрів 50-омних радіочастотних трактів.
