Векторний аналізатор NanoVNA 4.3 до 3 ГГц (NanoVNA-V F2)

Векторний аналізатор NanoVNA 4.3 до 3 ГГц, або NanoVNA-V F2, — це портативний автономний вимірювальний прилад для аналізу антен, кабелів, фільтрів, атенюаторів та інших радіочастотних компонентів. Модель працює у частотному діапазоні від 50 кГц до 3000 МГц, підтримує вимірювання параметрів S11 і S21 та оснащена великим кольоровим IPS TFT-дисплеєм діагоналлю 4,3 дюйма.

NanoVNA-V F2 поєднує компактний формат польового приладу з функціональністю векторного аналізатора електричних кіл. За його допомогою можна перевіряти узгодження антен, вимірювати коефіцієнт стоячої хвилі, оцінювати втрати у кабелях, аналізувати частотні характеристики фільтрів, визначати параметри передачі та відбиття радіочастотного сигналу.

Прилад розроблений на основі рішень NanoVNA edy555 і S-A-A-V2 OwOComm. У моделі використано металевий алюмінієвий корпус, роз’єми SMA, резистивний сенсорний екран, три бічні кнопки керування та вбудований літій-полімерний акумулятор ємністю 5000 мА·год. Час безперервної роботи становить до 7 годин.

Векторний аналізатор NanoVNA-V F2 буде корисним радіоаматорам, інженерам, монтажникам систем зв’язку, фахівцям сервісних центрів, розробникам радіоелектронної апаратури та працівникам навчальних лабораторій. Прилад можна використовувати як на робочому столі, так і безпосередньо біля антени, фідера або іншого досліджуваного обладнання.

Основні можливості NanoVNA-V F2

• вимірювання у частотному діапазоні 50 кГц–3000 МГц;
• аналіз коефіцієнта відбиття S11;
• аналіз коефіцієнта передачі S21;
• перевірка узгодження антен і фідерних ліній;
• вимірювання КСХ та аналіз імпедансу;
• тестування кабелів, фільтрів, атенюаторів і підсилювальних каскадів;
• відображення до 4 трас одночасно;
• використання до 4 маркерних точок;
• збереження 5 груп калібрувань;
• 101 точка сканування;
• робота з програмним забезпеченням на комп’ютері;
• створення та збереження знімків екрана через програмне забезпечення;
• оновлення прошивки через режим віртуального USB-накопичувача;
• автономна робота від вбудованого акумулятора;
• можливість використання USB-виходу 5V/1A.

Частотний діапазон від 50 кГц до 3000 МГц

Робочий діапазон NanoVNA-V F2 становить від 50 кГц до 3000 МГц. Такий частотний охоплення дозволяє використовувати прилад для вимірювань у низькочастотній, короткохвильовій, ультракороткохвильовій та дециметровій частинах спектра.

Аналізатор підходить для налаштування аматорських антен, перевірки фідерів, тестування радіочастотних фільтрів і дослідження пасивних компонентів. Верхня межа 3000 МГц дозволяє працювати з багатьма системами радіозв’язку, телеметрії, дистанційного керування та бездротової передачі даних, якщо їхні робочі частоти знаходяться у межах можливостей приладу.

Під час вимірювань важливо виконувати калібрування саме для вибраного частотного діапазону. Калібрування на надмірно широкій смузі може бути зручним для загального огляду, але для детального аналізу вузької ділянки доцільно повторно відкалібрувати прилад у відповідному діапазоні.

Вимірювання параметра S11

Параметр S11 характеризує частину сигналу, яка відбивається назад від входу досліджуваного пристрою. На практиці це один із головних параметрів під час перевірки антен, кабелів, узгоджувальних ланцюгів та вхідних каскадів радіочастотного обладнання.

За результатами вимірювання S11 можна оцінити якість узгодження навантаження з хвильовим опором вимірювальної системи. Чим менше енергії відбивається від антени або іншого навантаження, тим ефективніше сигнал передається до досліджуваного компонента.

Динамічний діапазон S11 для NanoVNA-V F2 становить 50 дБ на частотах нижче 1,5 ГГц і 40 дБ на частотах нижче 3 ГГц. Ці параметри необхідно враховувати під час оцінювання малих коефіцієнтів відбиття та порівняння результатів у різних частинах робочого діапазону.

Вимірювання параметра S21

Параметр S21 відображає проходження сигналу від першого порту до другого. Цей режим використовується для аналізу фільтрів, атенюаторів, кабелів, дільників потужності та інших двопортових пристроїв.

За допомогою S21 можна визначити частоти пропускання та пригнічення фільтра, оцінити внесені втрати кабельної лінії, перевірити величину ослаблення атенюатора або дослідити частотну характеристику пасивного радіочастотного вузла.

Динамічний діапазон S21 становить 70 дБ на частотах нижче 1,5 ГГц і 60 дБ на частотах нижче 3 ГГц. Під час вимірювання значного ослаблення потрібно враховувати рівень шуму, якість калібрування, стан кабелів і перехідників, а також розташування приладу відносно джерел електромагнітних завад.

Аналіз антен і коефіцієнта стоячої хвилі

NanoVNA-V F2 можна використовувати як антенний аналізатор для пошуку резонансної частоти, вимірювання КСХ, оцінювання комплексного імпедансу та налаштування узгоджувальних пристроїв. Прилад допомагає побачити, як змінюються характеристики антени у вибраному частотному діапазоні.

Під час перевірки антени аналізатор підключається до її фідера або безпосередньо до точки живлення через сумісний кабель і перехідник. Для отримання коректного результату калібрувальну площину бажано розташувати максимально близько до місця підключення досліджуваного об’єкта.

Вимірювання дозволяють визначити частоту мінімального КСХ, ширину робочої смуги та характер реактивної складової імпедансу. На основі цих даних можна змінювати довжину випромінювача, положення точки живлення або параметри узгоджувального кола.

Значення SWR у технічних характеристиках приладу зазначено як <1.1. Воно відноситься до параметрів вимірювального тракту самого аналізатора та не є гарантованим значенням КСХ будь-якої підключеної антени.

Великий IPS TFT-дисплей 4,3 дюйма

NanoVNA-V F2 оснащений 4,3-дюймовим IPS TFT-дисплеєм із роздільною здатністю 800×480 пікселів. Збільшений екран дозволяє зручніше переглядати графіки, маркери, числові значення та меню порівняно з компактнішими моделями аналізаторів.

IPS-матриця забезпечує широкий кут огляду, а підтримка регулювання яскравості допомагає адаптувати екран до різних умов освітлення. Дисплей розрахований на використання як у приміщенні, так і під час польових вимірювань.

Для керування використовується резистивний сенсорний екран. Натискання можна виконувати комплектним стилусом або іншим відповідним способом. Додатково на корпусі передбачено три бічні кнопки, які полегшують навігацію та вибір пунктів меню.

Металевий алюмінієвий корпус

Корпус аналізатора виготовлений з алюмінію. Металева конструкція підвищує механічну міцність приладу та допомагає зменшувати вплив зовнішніх електромагнітних завад на внутрішню електроніку.

Корпус також забезпечує додатковий захист роз’ємів SMA від випадкового бокового навантаження. Водночас підключати кабелі та перехідники потрібно обережно: надмірне затягування або використання важких адаптерів без механічної підтримки може пошкодити високочастотний роз’єм.

Металеве екранування особливо важливе під час вимірювання слабких сигналів і значного ослаблення, коли наведення від зовнішніх передавачів, мобільних пристроїв або джерел живлення можуть впливати на графік.

Автономна робота до 7 годин

Живлення NanoVNA-V F2 забезпечує вбудований літій-полімерний акумулятор 3.7V Li-Po ємністю 5000mAh. Завдяки великій ємності батареї та енергоефективній конструкції прилад може безперервно працювати до 7 годин.

Автономне живлення робить аналізатор зручним для налаштування антен на даху, щоглі, відкритому майданчику, у транспортному засобі або на іншому об’єкті, де немає доступу до стаціонарної електромережі.

Заряджання виконується через інтерфейс USB Type-C. У конструкції використано контролер заряджання зі струмом 2A, завдяки чому час заряджання скорочено порівняно з менш потужними зарядними схемами.

Прилад також має вихідну можливість 5V/1A. Коли NanoVNA-V F2 не використовується для вимірювань, USB-інтерфейс може застосовуватися як джерело живлення для сумісного малопотужного пристрою. Підключене навантаження не повинно перевищувати зазначені параметри.

101 точка сканування

Кількість точок сканування становить 101. Кожна точка відповідає окремій частоті у встановленому діапазоні розгортки. Прилад послідовно проводить вимірювання та формує графік між початковою і кінцевою частотою.

Що ширший встановлений діапазон, то більшим буде крок між сусідніми точками. Для пошуку вузького резонансу або детального аналізу фільтра доцільно зменшити частотний інтервал навколо потрібної ділянки. Це дозволяє ефективніше використовувати доступні 101 точку.

Час сканування становить 2.7 вимірювання за секунду. Така швидкість дозволяє спостерігати за зміною характеристик у процесі налаштування антени, фільтра або узгоджувального пристрою.

Траси, маркери та групи калібрування

На екрані NanoVNA-V F2 можна одночасно відображати до 4 трас. Користувач може налаштувати їх для представлення різних параметрів і порівнювати декілька характеристик досліджуваного об’єкта.

Підтримується до 4 маркерних точок. Маркери допомагають визначати точні значення параметрів на вибраних частотах, знаходити мінімум або максимум графіка, порівнювати рівні сигналу та оцінювати ширину смуги.

У пам’яті можна зберігати 5 груп калібрувань. Це зручно під час регулярної роботи з різними частотними діапазонами, кабелями або конфігураціями вимірювальної системи. Перед використанням збереженого калібрування необхідно переконатися, що кабелі, перехідники, діапазон і умови підключення не змінилися.

Калібрування NanoVNA-V F2

Калібрування є обов’язковим етапом підготовки векторного аналізатора до точних вимірювань. Воно компенсує власні параметри портів, кабелів і перехідників, які використовуються між аналізатором та досліджуваним пристроєм.

У комплект входять калібрувальні елементи SMA Open, SMA Short-circuit і навантаження SMA 50Ω. Елемент Open створює режим розімкненого кола, Short — короткого замикання, а Load — узгодженого навантаження 50 Ом.

Для повного калібрування двопортового вимірювання також використовуються комплектні кабелі та адаптери. Калібрувальні елементи необхідно підключати безпосередньо у площині, де надалі буде встановлено досліджуваний компонент.

Після зміни кабелю, перехідника, початкової або кінцевої частоти бажано виконати повторне калібрування. Навіть невелика зміна конфігурації тракту може вплинути на фазу, рівень відбиття та результати вимірювання передачі.

Робота з комп’ютером

NanoVNA-V F2 підтримує підключення до комп’ютера через USB Type-C. Програмне забезпечення хоста дозволяє керувати приладом, переглядати результати на великому екрані, змінювати налаштування та зберігати дані для подальшого аналізу.

Програмне забезпечення підтримує перемикання меню китайською та англійською мовами. Також передбачено функцію створення знімка екрана з можливістю збереження зображення на комп’ютері.

Підключення до ПК особливо корисне під час лабораторної роботи, підготовки звітів, порівняння декількох вимірювань і документування процесу налаштування радіочастотного обладнання.

Оновлення програмного забезпечення

Прошивку аналізатора можна оновлювати через режим віртуального U-диска. Усередині пристрою встановлено 16 МБ SPI-флешпам’яті. Оновлення дозволяє встановлювати сумісні версії програмного забезпечення приладу.

Перед оновленням необхідно переконатися, що файл прошивки призначений саме для відповідної апаратної версії NanoVNA-V F2. Використання несумісного програмного забезпечення може призвести до порушення роботи пристрою.

Під час запису прошивки не можна відключати USB-кабель або переривати живлення. Акумулятор бажано попередньо зарядити.

Технічні характеристики NanoVNA-V F2

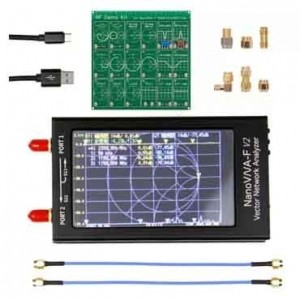

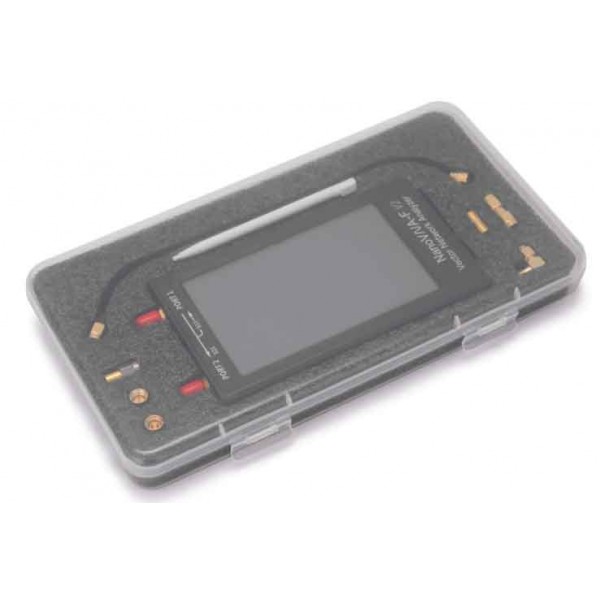

Комплектація NanoVNA 4.3 до 3 ГГц

Для яких вимірювань підходить NanoVNA-V F2

Прилад можна використовувати для таких завдань:

• пошук резонансної частоти антени;
• вимірювання коефіцієнта стоячої хвилі;
• аналіз вхідного імпедансу антени;
• налаштування узгоджувальних ланцюгів;
• перевірка коаксіальних кабелів і перехідників;
• визначення внесених втрат кабельної лінії;
• вимірювання характеристик смугових фільтрів;
• перевірка фільтрів нижніх і верхніх частот;
• аналіз режекторних фільтрів;
• вимірювання ослаблення атенюаторів;
• перевірка дільників потужності;
• дослідження пасивних радіочастотних компонентів;
• налаштування аматорської радіостанції;
• лабораторні та навчальні вимірювання;
• діагностика антенних і кабельних систем.

Переваги портативного векторного аналізатора

Традиційний лабораторний векторний аналізатор може мати значні розміри та потребувати постійного мережевого живлення. NanoVNA-V F2 пропонує основні функції аналізу S11 і S21 у компактному автономному форматі.

Прилад легко переносити між робочими місцями, брати на монтажний об’єкт або використовувати безпосередньо біля антени. Це дозволяє мінімізувати довжину додаткового вимірювального кабелю та зменшити його вплив на результат.

Вбудований екран дозволяє виконувати більшість базових операцій без ноутбука. Коли потрібен детальніший аналіз або збереження результатів, аналізатор можна підключити до комп’ютера.

Рекомендації щодо правильного вимірювання

Перед початком роботи перевірте стан SMA-роз’ємів, кабелів і калібрувальних елементів. На контактних поверхнях не повинно бути пилу, металевої стружки, окиснення або механічних пошкоджень.

Встановіть початкову та кінцеву частоту відповідно до діапазону досліджуваного пристрою. Після цього виконайте калібрування з використанням Open, Short і Load. Для вимірювання S21 підключіть необхідний наскрізний елемент відповідно до процедури калібрування.

Після калібрування не змінюйте форму, положення та довжину вимірювальних кабелів без необхідності. Згинання коаксіального кабелю може змінювати його фазові характеристики та впливати на результат.

Не підключайте до входів NanoVNA-V F2 передавач або інше активне джерело високої потужності. Аналізатор призначений для створення власного тестового сигналу з вихідною потужністю -9 дБм і вимірювання реакції досліджуваного пристрою.

Перед перевіркою антенно-фідерної системи переконайтеся, що до неї не підключений активний передавач. У системах із підсилювачами, змішувачами або живленням по коаксіальному кабелю потрібно виключити подачу небезпечної постійної чи радіочастотної напруги на порти аналізатора.

Догляд за SMA-роз’ємами

Високочастотний роз’єм є точним механічним компонентом. Під час підключення потрібно спочатку сумістити центральні контакти та різьбу, після чого акуратно закручувати гайку без перекосу.

Не слід обертати весь кабель навколо осі, якщо його роз’єм має окрему накидну гайку. Надмірне затягування може пошкодити різьбу, внутрішній контакт або кріплення SMA-порту до плати.

Для важких перехідників бажано використовувати короткий гнучкий кабель, щоб знизити механічне навантаження на корпусний роз’єм аналізатора.

Для кого призначений NanoVNA 4.3

Купити NanoVNA-V F2 доцільно:

• радіоаматорам для налаштування антен;
• інженерам-радіотехнікам;
• розробникам радіочастотних пристроїв;
• монтажникам систем радіозв’язку;
• спеціалістам із ремонту передавачів і приймачів;
• майстрам сервісних центрів;
• працівникам випробувальних лабораторій;
• викладачам і студентам технічних навчальних закладів;
• розробникам фільтрів та узгоджувальних пристроїв;
• користувачам, яким потрібен портативний антенний аналізатор до 3 ГГц.

Поширені запитання про NanoVNA-V F2

Який частотний діапазон має аналізатор?

Частотний діапазон NanoVNA-V F2 становить від 50 кГц до 3000 МГц.

Які параметри вимірює прилад?

Аналізатор підтримує вимірювання параметрів S11 і S21, що дозволяє досліджувати відбиття та проходження сигналу.

Чи можна використовувати NanoVNA-V F2 для налаштування антен?

Так. Прилад дозволяє вимірювати КСХ, аналізувати відбиття, знаходити резонансні частоти та оцінювати імпеданс антенної системи.

Який динамічний діапазон S21?

Динамічний діапазон S21 становить 70 дБ на частотах нижче 1.5 ГГц і 60 дБ на частотах нижче 3 ГГц.

Який динамічний діапазон S11?

Динамічний діапазон S11 становить 50 дБ на частотах нижче 1.5 ГГц і 40 дБ на частотах нижче 3 ГГц.

Скільки точок має частотне сканування?

Кількість точок сканування становить 101.

Який екран встановлено в аналізаторі?

Прилад має 4.3-дюймовий IPS TFT-дисплей із роздільною здатністю 800×480 і резистивною сенсорною панеллю.

Скільки часу працює акумулятор?

Літій-полімерний акумулятор 3.7V ємністю 5000mAh забезпечує до 7 годин безперервної роботи.

Чи входить калібрувальний комплект?

Так. У комплект входять елементи SMA Open, SMA Short-circuit і навантаження SMA 50Ω, а також перехідники й два кабелі RG405.

Чи можна підключити прилад до комп’ютера?

Так. Підключення виконується через USB Type-C. Програмне забезпечення хоста дозволяє керувати приладом і зберігати знімки екрана.

Скільки трас можна відобразити?

На дисплеї можна одночасно відображати до 4 трас.

Скільки маркерів підтримує NanoVNA-V F2?

Прилад підтримує до 4 маркерних точок.

Чому варто купити NanoVNA-V F2

NanoVNA-V F2 — практичний вибір для користувачів, яким потрібен портативний векторний аналізатор із робочою частотою до 3 ГГц. Він поєднує широкий діапазон 50 кГц–3000 МГц, великий екран 4,3 дюйма, металевий корпус і автономне живлення.

Підтримка параметрів S11 і S21 дозволяє використовувати один прилад для налаштування антен та аналізу двопортових компонентів. Комплект калібрувальних навантажень, кабелів і перехідників дає змогу підготувати вимірювальну систему до роботи без окремого придбання базових аксесуарів.

101 точка сканування, до 4 трас, до 4 маркерів і 5 груп калібрування забезпечують необхідну функціональність для більшості аматорських, навчальних і сервісних завдань. Підключення до ПК розширює можливості перегляду та документування результатів.

Купити векторний аналізатор NanoVNA 4.3 до 3 ГГц в Україні

Замовити NanoVNA-V F2 можна для налаштування антен, перевірки коаксіальних кабелів, дослідження фільтрів, атенюаторів та інших високочастотних компонентів. Прилад підходить для роботи у лабораторії, сервісній майстерні та польових умовах.

Перед покупкою рекомендується переконатися, що діапазон до 3000 МГц, динамічні характеристики S11 і S21, кількість точок сканування та тип роз’ємів відповідають вашим вимірювальним завданням.

Векторний аналізатор NanoVNA 4.3 до 3 ГГц, він же NanoVNA-V F2, стане функціональним інструментом для радіоаматора, інженера або монтажника, якому потрібні мобільність, автономність і можливість швидко оцінювати основні параметри радіочастотних кіл.
