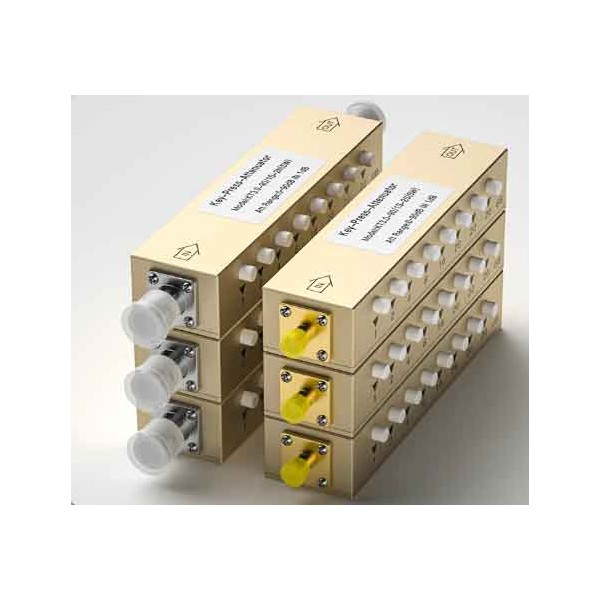

Регульований кнопковий атенюатор 3G-60-2W-8-SMA до 3 ГГц, 0–60 дБ, 2 Вт

Регульований кнопковий атенюатор 3G-60-2W-8-SMA — коаксіальний пристрій для керованого послаблення радіочастотного сигналу без розриву вимірювального кола. Модель працює на частотах до 3 ГГц, підтримує сумарне ослаблення від 0 до 60 дБ і розрахована на потужність до 2 Вт. Для підключення використовується інтерфейс SMA.

Атенюатор оснащений вісьмома ступенями регулювання: 1, 2, 4, 8, 10, 10, 10 і 16 дБ. Комбінація окремих ступенів дає змогу встановлювати потрібний рівень ослаблення в межах заявленого діапазону. Такий принцип зручний під час налагодження, перевірки та вимірювання радіочастотних трактів, коли необхідно послідовно змінювати рівень сигналу й контролювати реакцію обладнання.

Призначення атенюатора 3G-60-2W-8-SMA

Основне завдання 3G-60-2W-8-SMA — контрольоване зменшення амплітуди сигналу в коаксіальному тракті. Пристрій можна встановити між джерелом сигналу та навантаженням або вимірювальним обладнанням, щоб задати необхідний рівень загасання. Регулювання виконується без потреби щоразу роз'єднувати тракт, тому атенюатор зручний для серійних вимірювань і порівняння результатів за різних рівнів сигналу.

Модель може використовуватися у лабораторних і тестових схемах, де потрібно перевіряти роботу обладнання за змінного рівня вхідного сигналу, проводити налаштування радіочастотних вузлів або створювати задане ослаблення під час вимірювань. Максимальна робоча частота до 3 ГГц дає змогу застосовувати атенюатор у відповідних ВЧ- та НВЧ-трактах, а потужність 2 Вт визначає допустимий рівень навантаження для цієї моделі.

Ступінчасте регулювання від 0 до 60 дБ

Ключова особливість 3G-60-2W-8-SMA — набір із восьми окремих ступенів ослаблення. Доступні значення становлять 1, 2, 4, 8, 10, 10, 10 та 16 дБ. За допомогою кнопкового перемикання ступені можна комбінувати, формуючи потрібний сумарний рівень загасання від 0 до 60 дБ.

Наявність малих ступенів 1, 2, 4 та 8 дБ дозволяє точніше підбирати необхідне ослаблення, тоді як три секції по 10 дБ і секція 16 дБ забезпечують швидкий перехід до більших значень. Така структура регулювання робить атенюатор практичним для робіт, де рівень сигналу потрібно змінювати послідовно та відтворювано.

Робота без розриву коаксіального тракту

Під час вимірювань важливо не лише отримати потрібне ослаблення, а й швидко змінювати його без постійного перепідключення кабелів. 3G-60-2W-8-SMA дозволяє регулювати рівень сигналу без переривання кола. Це спрощує робочий процес під час налаштування та перевірки обладнання, особливо коли необхідно виконати кілька вимірювань поспіль із різними значеннями загасання.

Кнопковий формат керування дає змогу вмикати необхідні ступені без заміни окремих фіксованих атенюаторів. Один пристрій охоплює широкий діапазон ослаблення, що зручно для тестового стенда або лабораторного робочого місця.

Частотний діапазон до 3 ГГц

Регульований атенюатор розрахований на роботу з сигналами частотою до 3 ГГц. Це основний параметр, який слід враховувати під час підбору пристрою для конкретного радіочастотного тракту. Для коректного застосування робоча частота системи має залишатися в межах частотного діапазону атенюатора.

Заявлені внесені втрати пристрою становлять менше 3,5 дБ. Цей параметр характеризує додаткові втрати, які вносить сам атенюатор у тракт, і має значення під час оцінювання загального балансу рівнів сигналу у вимірювальній схемі.

Потужність 2 Вт і роз'єми SMA

3G-60-2W-8-SMA розрахований на потужність 2 Вт. Під час експлуатації цей параметр необхідно враховувати разом із частотою та необхідним рівнем ослаблення. Для підключення до радіочастотного тракту використовується з'єднання SMA, що дозволяє інтегрувати атенюатор у системи та вимірювальні схеми з відповідними коаксіальними роз'ємами.

SMA-підключення та компактне виконання роблять модель зручною для розміщення у лабораторному стенді або безпосередньо у вимірювальному тракті. Вихідні дані виробу також вказують на невеликі розміри, високу точність, стабільність і надійність пристрою.

Де може застосовуватися регульований атенюатор

3G-60-2W-8-SMA призначений для завдань, у яких необхідно керовано зменшувати рівень радіочастотного сигналу. Його можна використовувати під час перевірки та налаштування вимірювального обладнання, у випробувальних схемах і лабораторних трактах, а також під час контролю роботи пристроїв за різних рівнів сигналу.

Ступінчасте регулювання особливо корисне, коли під час одного циклу тестування потрібно послідовно задати кілька значень ослаблення. Замість ручної заміни окремих фіксованих атенюаторів оператор може активувати необхідну комбінацію ступенів і продовжити вимірювання без роз'єднання кола.

Основні технічні характеристики

Переваги конструкції та регулювання

Поєднання восьми ступенів в одному корпусі дозволяє використовувати 3G-60-2W-8-SMA як універсальний регульований елемент у межах його технічних характеристик. Користувач отримує можливість змінювати ослаблення від мінімального до максимального значення без перебудови всієї схеми та без заміни набору окремих атенюаторів.

Діапазон 0–60 дБ дає змогу працювати як з невеликим, так і зі значним послабленням сигналу. При цьому найменший ступінь 1 дБ забезпечує можливість точнішого підбору рівня в тих випадках, коли великого кроку недостатньо. Саме комбінація дрібних і великих ступенів робить схему регулювання гнучкою для різних вимірювальних сценаріїв.

Як формується потрібний рівень ослаблення

Кожна кнопкова секція відповідає за окреме значення загасання. Потрібний результат формується сумуванням активованих ступенів. Наприклад, для невеликих змін можна використовувати секції 1, 2, 4 та 8 дБ, а для значнішого послаблення — додавати секції по 10 дБ і ступінь 16 дБ. Максимальне сумарне значення всіх восьми секцій становить 60 дБ.

Такий підхід дає змогу швидко переходити між різними рівнями сигналу в межах одного вимірювального циклу. Це корисно, коли потрібно порівняти поведінку обладнання за кількох рівнів ослаблення або поступово зменшувати сигнал до потрібного значення. Оператору не потрібно щоразу змінювати конфігурацію тракту — достатньо вибрати відповідну комбінацію ступенів.

Що врахувати під час підключення

Перед використанням атенюатора необхідно перевірити три ключові параметри системи: частоту сигналу, потужність і тип коаксіального з'єднання. Для 3G-60-2W-8-SMA заявлена робота до 3 ГГц, допустима потужність 2 Вт і підключення SMA. Робота обладнання має відповідати цим параметрам.

Також варто враховувати внесені втрати менше 3,5 дБ та вибирати необхідну комбінацію ступенів відповідно до завдання. Під час розрахунку загального рівня сигналу сумарне ослаблення атенюатора слід розглядати як частину всього радіочастотного тракту.

3G-60-2W-8-SMA для лабораторних і тестових робіт

Регульований кнопковий атенюатор 3G-60-2W-8-SMA поєднує частотний діапазон до 3 ГГц, потужність 2 Вт, вісім ступенів регулювання та максимальне ослаблення 60 дБ. Він підходить для побудови вимірювальних і випробувальних схем, у яких рівень радіочастотного сигналу необхідно змінювати швидко, послідовно та без розриву кола.

Завдяки кнопковому регулюванню, SMA-підключенню та широкому діапазону ослаблення модель може бути корисним елементом робочого місця фахівця, який виконує налаштування, перевірку або тестування радіочастотного обладнання в межах заявлених характеристик.
