Джерело живлення BVP 15V 100A Timer

BVP 15V 100A Timer — імпульсне стабілізоване джерело постійного струму в металевому корпусі, призначене насамперед для живлення малих гальванічних ванн і технологічних низьковольтних навантажень. Модель поєднує регулювання напруги та струму, цифрову індикацію і вбудований таймер, тому дає змогу контролювати не лише електричні параметри, а й тривалість робочого циклу.

Вихідна напруга регулюється в діапазоні від 1 до 15 В, вихідний струм — від 1 до 100 А. Максимальна вихідна потужність становить 1500 Вт, а максимальна споживана потужність при живленні від мережі 230 В — не більше 1800 Вт. ККД джерела становить не менше 85 %. Таке поєднання характеристик орієнтоване на процеси, де потрібне низьке постійне напруження та значний струм.

Призначення BVP 15V 100A Timer

BVP 15V 100A Timer використовується як гальванічний випрямляч із можливістю стабілізації параметрів живлення. Виробник вказує модель як джерело стабільного живильного струму для малих гальванічних ванн. Це актуально для технологічних операцій, у яких результат залежить від контрольованого струму, напруги та часу обробки.

Пристрій може працювати в режимі стабілізації напруги або стабілізації струму. Перемикання між режимами відбувається автоматично залежно від установлених параметрів і характеристик зовнішнього навантаження. Режим стабілізації напруги позначається зеленим світлодіодом, а стабілізації струму — червоним.

Регулювання та цифрова індикація

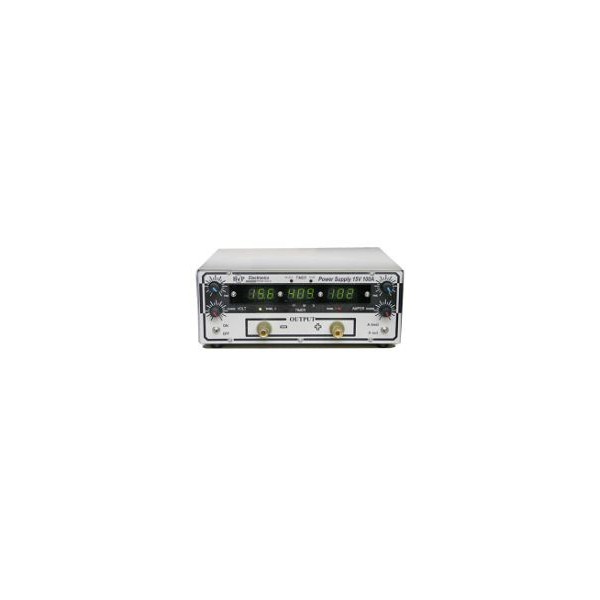

На передній панелі BVP 15V 100A Timer передбачено чотири змінні резистори, дві кнопки та два тумблери. Для відображення робочих параметрів використовуються три трирозрядні семисегментні індикатори. Завдяки окремій цифровій індикації оператор може контролювати напругу, струм і роботу таймера без застосування додаткових засобів постійного візуального контролю.

Регулювання напруги 1–15 В і струму 1–100 А дає змогу адаптувати джерело до різних низьковольтних навантажень у межах його технічних характеристик. Автоматичне перемикання між стабілізацією напруги та струму спрощує роботу з навантаженням, параметри якого змінюються під час технологічного процесу.

Вбудований таймер

Ключова особливість моделі — вбудований таймер/секундомір із діапазоном установлення часу від 1 секунди до 9 годин 59 хвилин. Під час роботи на індикаторі відображається час, що залишився до завершення заданого інтервалу. Таймер має енергонезалежну пам’ять, а після завершення встановленого часу подається звуковий сигнал.

Для завершення циклу передбачено кілька варіантів роботи виходу. Після закінчення часу джерело може повністю відключити струм навантаження, знизити його до 10 % від установленого значення або продовжити подачу струму. Це дає змогу підібрати логіку завершення циклу відповідно до конкретної технологічної операції.

Стабільність вихідної напруги

Для BVP 15V 100A Timer ефективне значення пульсацій вихідної напруги при навантаженні 90 % становить не більше 33 мВ. Нестабільність вихідної напруги при зміні напруги мережі 220 В на ±10 % і струмі навантаження 0,8 від максимального значення не перевищує 0,01 %.

Нестабільність вихідної напруги на вихідних клемах при зміні струму навантаження від холостого ходу до 0,8 від максимального струму за номінальної напруги мережі 220 В також становить не більше 0,01 % вихідної напруги. Температурний дрейф у режимі стабілізації напруги — не більше 0,02 %/°C, а максимальний викид вихідної напруги при скиданні навантаження від 0,8 максимального струму до нуля — не більше 3 % вихідної напруги.

Захист, охолодження та режим роботи

Джерело має автоматичний захист від стрибків мережевої напруги, перевантаження, перегрівання та короткого замикання. Для відведення тепла використовується примусове повітряне охолодження. Робочий температурний діапазон становить від +5 до +40 °C.

Виробником передбачено цілодобовий режим роботи, що важливо для тривалих технологічних процесів. Електрична ізоляція між будь-яким контактом мережевого шнура та корпусом при закорочених на корпус вихідних клемах витримує без пробою випробувальну напругу 1500 В ефективного значення.

Під час експлуатації джерела з великим струмом необхідно використовувати підключувальні проводи, розраховані на відповідне струмове навантаження, забезпечувати надійний контакт на вихідних клемах і не перекривати вентиляційні отвори корпусу. Це особливо важливо при тривалій роботі на високій потужності.

Металевий корпус і габарити

BVP 15V 100A Timer виконаний у металевому корпусі. Габаритні розміри становлять 275 × 115 × 260 мм, маса — 3,5 кг. Компактне для джерела такої потужності виконання дозволяє розмістити прилад безпосередньо на робочому місці поруч із технологічним обладнанням, дотримуючись вимог до вентиляції та умов експлуатації.

Основні технічні характеристики BVP 15V 100A Timer

• Тип: імпульсне стабілізоване джерело постійного струму, гальванічний випрямляч із таймером.
• Модель: BVP 15V 100A Timer.
• Вхідна напруга: 200–260 В, 50 Гц.
• Максимальна вихідна потужність: 1500 Вт.
• Максимальна споживана потужність: не більше 1800 Вт при 230 В.
• ККД: не менше 85 %.
• Регульована вихідна напруга: 1–15 В.
• Регульований вихідний струм: 1–100 А.
• Індикація: три трирозрядні семисегментні індикатори.
• Стабілізація: напруги або струму з автоматичним перемиканням режимів.
• Індикація режиму: зелений світлодіод — стабілізація напруги; червоний — стабілізація струму.
• Діапазон таймера: від 1 секунди до 9 годин 59 хвилин.
• Особливості таймера: енергонезалежна пам’ять, відображення часу, що залишився, звуковий сигнал після завершення циклу.
• Пульсації вихідної напруги при навантаженні 90 %: не більше 33 мВ.
• Захист: від стрибків напруги, перевантаження, перегрівання та короткого замикання.
• Охолодження: примусове повітряне.
• Робоча температура: +5…+40 °C.
• Режим роботи: цілодобовий.
• Габарити: 275 × 115 × 260 мм.
• Маса: 3,5 кг.

Кому підійде BVP 15V 100A Timer

Модель варто розглядати для завдань, у яких потрібне регульоване джерело постійного струму до 100 А з напругою до 15 В, цифровою індикацією та контролем тривалості циклу. Основне заявлене виробником призначення — живлення малих гальванічних ванн. Прилад також може бути частиною іншого технологічного обладнання, якщо його електричні параметри та умови експлуатації відповідають вимогам навантаження.

BVP 15V 100A Timer поєднує в одному корпусі регульоване низьковольтне живлення, струм до 100 А, максимальну вихідну потужність 1500 Вт, три цифрові індикатори, таймер із енергонезалежною пам’яттю, автоматичні захисти та примусове охолодження. Це робить модель зручною для контрольованих технологічних процесів, де важливі стабільні електричні параметри та точне дотримання заданої тривалості роботи.
