Цифровий вимірювач потужності HotPot 300/100 Power

HotPot 300/100 Power — цифровий вимірювальний прилад для контролю основних електричних параметрів у мережі змінного струму. Модель дає змогу вимірювати діюче значення напруги, струм споживання, потужність і коефіцієнт потужності cos φ. Прилад може встановлюватися безпосередньо в електричному щиті на стандартну 35-мм DIN-рейку, тому підходить для постійного контролю параметрів підключеного навантаження.

Вимірювач можна використовувати у квартирах, приватних будинках, а також у системах із електродними котлами, бойлерами, нагрівальними камерами, інкубаторами та теплицями. Завдяки щитовому виконанню HotPot 300/100 Power дає змогу бачити основні параметри роботи електричного кола без необхідності щоразу підключати окремі переносні вимірювальні прилади.

Які параметри вимірює HotPot 300/100 Power

На дисплеї відображаються значення змінної напруги, змінного струму, потужності та коефіцієнта потужності. Такий набір вимірювань дозволяє оцінювати режим роботи підключеного електрообладнання та контролювати його навантаження на мережу.

Змінна напруга вимірюється в діапазоні від 80 до 300 В. Роздільна здатність становить 0,1 В, а заявлена точність — 1 %. Це дає змогу контролювати напругу безпосередньо в колі, де встановлений вимірювач, і бачити її поточне значення на окремому рядку дисплея.

Змінний струм вимірюється в діапазоні від 0 до 100 А. Для струму до 10 А роздільна здатність становить 10 мА, а в діапазоні від 10 до 100 А — 100 мА. Заявлена точність вимірювання струму становить 1 %.

Потужність вимірюється в діапазоні від 0 до 30 000 Вт/ВА із заявленою точністю 1 %. Поточне значення відображається на нижньому рядку дисплея. Це зручно, коли потрібно не лише бачити струм у колі, а й контролювати рівень споживаної потужності підключеного обладнання.

Окремо HotPot 300/100 Power виконує вимірювання коефіцієнта потужності cos φ. Цей параметр доповнює показники напруги, струму та потужності й дозволяє отримати більше інформації про режим роботи навантаження.

Встановлення в електрощиті

Основний варіант використання HotPot 300/100 Power — монтаж в електрощиті. Корпус приладу розрахований на встановлення на 35-мм DIN-рейку. Такий формат зручний для стаціонарного розміщення поряд з іншими щитовими компонентами та дозволяє організувати постійний візуальний контроль електричних параметрів.

Після встановлення вимірювач може застосовуватися для контролю електроспоживання в квартирі або будинку, а також у колах живлення окремого обладнання. У вихідному призначенні приладу зазначене використання з електродними котлами, бойлерами, нагрівальними камерами, інкубаторами й теплицями. Можливість одночасно бачити напругу, струм і потужність спрощує спостереження за режимом роботи підключеного навантаження.

Можливість переносного використання

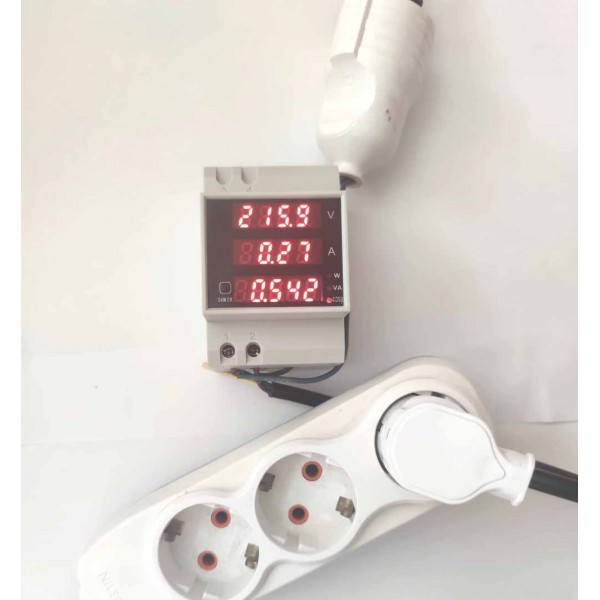

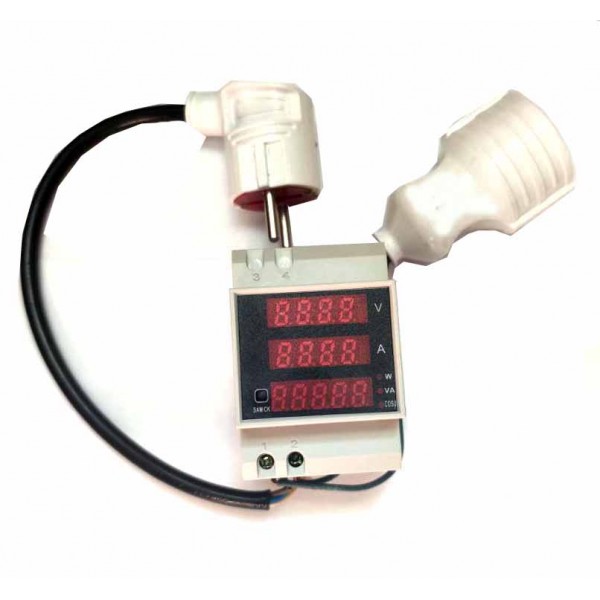

HotPot 300/100 Power може застосовуватися не лише як щитовий вимірювач. Після невеликого доопрацювання з додаванням вилки та розетки його можна використовувати у переносному варіанті як ватметр, вольтметр і амперметр для контролю споживання електроенергії та потужності різних приладів, що працюють від мережі 220 В.

У такому форматі вимірювач може використовуватися з електричними нагрівачами, блоками живлення, дрилями та іншим електроінструментом, прасками, пральними машинами, ноутбуками, комп’ютерами, холодильниками, телевізорами та іншою побутовою технікою. Це дозволяє перевіряти параметри конкретного споживача окремо.

Переносний варіант передбачає саме доопрацювання конструкції шляхом додавання вилки та розетки. У базовому описі прилад позиціонується передусім як вимірювач для встановлення на DIN-рейку.

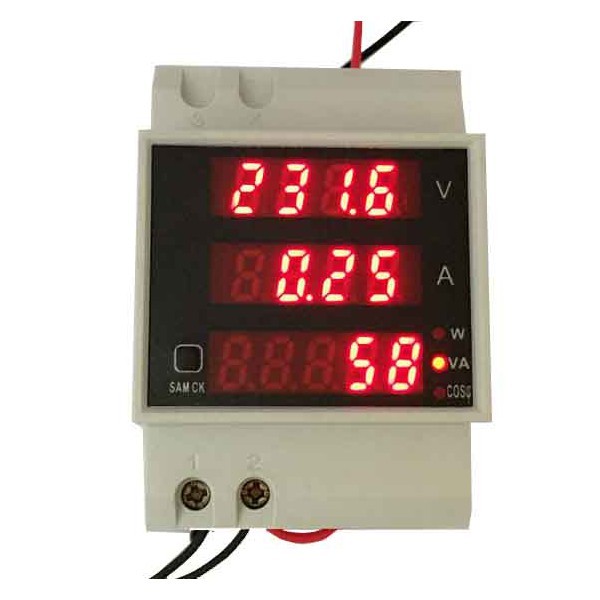

Трирядковий цифровий дисплей

Для відображення результатів вимірювання HotPot 300/100 Power оснащений трирядковим дисплеєм. Розподіл інформації між окремими рядками полегшує одночасне спостереження за кількома параметрами без необхідності перемикати режими для кожного показника.

Перший рядок має 4 цифри та використовується для відображення змінної напруги. Другий рядок також має 4 цифри й призначений для показу змінного струму. Третій рядок має 5 цифр і використовується для відображення потужності та коефіцієнта потужності.

Основні технічні характеристики

• Модель: HotPot 300/100 Power.
• Тип приладу: цифровий вимірювач потужності.
• Вимірювані параметри: змінна напруга, змінний струм, потужність, коефіцієнт потужності cos φ.
• Діапазон вимірювання змінної напруги: 80–300 В.
• Роздільна здатність за напругою: 0,1 В.
• Точність вимірювання напруги: 1 %.
• Діапазон вимірювання змінного струму: 0–100 А.
• Роздільна здатність за струмом: 10 мА до 10 А; 100 мА у діапазоні 10–100 А.
• Точність вимірювання струму: 1 %.
• Діапазон вимірювання потужності: 0–30 000 Вт/ВА.
• Точність вимірювання потужності: 1 %.
• Вимірювання коефіцієнта потужності: cos φ.
• Дисплей: трирядковий.
• Монтаж: на 35-мм DIN-рейку або використання у переносному варіанті після відповідного доопрацювання.
• Габарити: 5,4 × 8 × 6,4 см.
• Маса: 170 г.

Контроль електроспоживання в одному приладі

Практична особливість HotPot 300/100 Power — поєднання кількох функцій в одному корпусі. Замість окремого контролю напруги, струму та потужності різними приладами користувач отримує ці значення на одному дисплеї. Це особливо доречно при стаціонарному монтажі в щиті, коли параметри потрібно бачити безпосередньо під час роботи обладнання.

Напруга показує поточне значення в точці вимірювання, струм характеризує навантаження, а показник потужності дає змогу оцінювати споживання підключеного обладнання. Вимірювання cos φ доповнює ці дані ще одним параметром. Разом вони дають більше інформації про роботу електричного кола, ніж контроль лише однієї величини.

Для яких завдань підходить вимірювач

HotPot 300/100 Power доцільно застосовувати там, де потрібно регулярно або постійно контролювати електричні параметри навантаження. Це може бути електрощит квартири чи приватного будинку, лінія живлення окремого нагрівального обладнання або інша ділянка мережі, у якій необхідно бачити фактичні значення напруги, струму та потужності.

Прилад може використовуватися для контролю обладнання, що працює тривалий час: котлів, бойлерів, нагрівальних камер, інкубаторів або систем у теплицях. У таких сценаріях щитовий монтаж дозволяє залишити вимірювач у робочому колі та контролювати показники без повторного підключення.

Після доопрацювання для переносного застосування HotPot 300/100 Power можна використовувати для перевірки параметрів окремих побутових споживачів та електроінструменту. При цьому залишаються доступними ті самі основні вимірювання: напруга, струм, потужність і cos φ.

Компактне виконання для щитового монтажу

Габарити вимірювача становлять 5,4 × 8 × 6,4 см, маса — 170 г. Компактний корпус орієнтований на монтаж у щиті та не потребує окремого настільного місця для роботи. Встановлення на DIN-рейку дозволяє інтегрувати прилад у щитове компонування.

Цифровий вимірювач потужності HotPot 300/100 Power поєднує контроль напруги 80–300 В, струму 0–100 А, потужності до 30 000 Вт/ВА та коефіцієнта потужності cos φ. Трирядковий дисплей показує основні результати вимірювання, а монтаж на 35-мм DIN-рейку робить модель придатною для стаціонарного використання в електрощиті. За потреби після додавання вилки та розетки прилад можна адаптувати для переносного контролю параметрів техніки, що працює від мережі 220 В.
