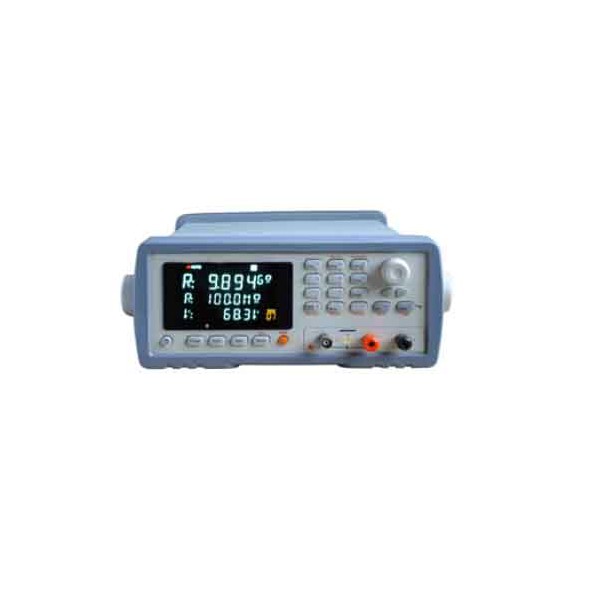

Лабораторний тераомметр ИСД-10Т для вимірювання опору ізоляції до 10 ТОм

Лабораторний тераомметр ИСД-10Т призначений для дослідження електропровідності твердих діелектриків, вимірювання високих значень опору та контролю струму витоку. Прилад розрахований на лабораторні роботи, де необхідно визначати опір ізоляційних матеріалів, досліджувати питомий і поверхневий опір діелектриків із використанням спеціальних вимірювальних камер, а також перевіряти високоомні резистори. Верхня межа вимірювання опору становить 10 ТОм, що дає змогу працювати з матеріалами та компонентами з дуже високим електричним опором.

ИСД-10Т може застосовуватися в лабораторіях кабельних підприємств, на виробництвах діелектричних матеріалів та під час випробувань високоомних резисторів. Основними вимірюваними параметрами є опір ізоляції та струм витоку. Прилад формує постійну тестову напругу в діапазоні від 1 до 1000 В із кроком 1 В, завдяки чому оператор може встановлювати необхідне значення напруги відповідно до конкретного вимірювального завдання.

Призначення тераомметра ИСД-10Т

Основне завдання ИСД-10Т — вимірювання дуже великих значень електричного опору. Такий діапазон необхідний під час дослідження матеріалів і компонентів, для яких можливостей звичайного мультиметра або стандартного омметра недостатньо. Тераомметр дає змогу контролювати електроізоляційні властивості твердих діелектриків та виконувати вимірювання опору до 10 ТОм.

У лабораторній практиці прилад застосовують для визначення питомого опору діелектричних матеріалів. За допомогою спеціальних камер можна вимірювати питомий і поверхневий опір діелектриків. Це дозволяє досліджувати характеристики ізоляційних матеріалів як усередині їхньої структури, так і на поверхні.

Ще один напрям використання ИСД-10Т — вимірювання опору високоомних резисторів. Верхня межа 10 ТОм розширює можливості лабораторного контролю компонентів із великим номінальним опором. Оскільки прилад також вимірює струм витоку, він підходить для завдань, де необхідно контролювати параметри, пов’язані з електроізоляційними властивостями досліджуваного об’єкта.

Тестова напруга від 1 до 1000 В

Тераомметр ИСД-10Т забезпечує постійну тестову напругу від 1 до 1000 В. Значення задається з кроком 1 В. Така дискретність дозволяє точно встановити потрібний рівень напруги для конкретної процедури вимірювання, а не обмежуватися лише кількома фіксованими значеннями.

Загальний заявлений діапазон вимірювання опору становить від 100 кОм до 10 ТОм. Для тестової напруги 10 В у характеристиках зазначено діапазон від 100 кОм до 100 ГОм, для 100 В — від 1 МОм до 1 ТОм, а для 1000 В — від 10 МОм до 10 ТОм. Таким чином, доступний діапазон опору залежить від установленої тестової напруги.

Точність вимірювання високих опорів

Для різних рівнів опору виробом передбачені різні показники точності. За опору менше 10 ГОм точність вимірювання становить 3%. Для значень від 10 ГОм зазначено 5%, а для опору від 100 ГОм — 10%. Такий поділ дає можливість враховувати допустиму похибку під час роботи в різних частинах широкого вимірювального діапазону.

Вибір діапазону вимірювання може виконуватися автоматично або вручну. Автоматичний режим спрощує проведення стандартних вимірювань, тоді як ручний вибір дозволяє оператору самостійно встановити потрібний діапазон відповідно до умов конкретного випробування.

VFD-дисплей і керування

Результати вимірювання відображаються на VFD-дисплеї. Формат індикації — 4 знаки, максимальне індиковане число — 9999. У характеристиках приладу також зазначено чотириколірне відображення. Такий формат дає змогу оператору безпосередньо контролювати результати вимірювання під час лабораторної роботи.

У ИСД-10Т передбачене блокування клавіатури. Після налаштування потрібного режиму ця функція допомагає уникнути випадкової зміни параметрів у процесі вимірювання. Також доступна функція утримання даних, за допомогою якої показ можна зафіксувати на дисплеї для подальшого зчитування або запису результату.

Три швидкості вимірювання

Лабораторний тераомметр ИСД-10Т підтримує три швидкості роботи: 55, 15 або 3 вимірювання за секунду. Можливість вибору швидкості дозволяє адаптувати роботу приладу до конкретної процедури контролю та характеру вимірювань.

Для роботи з результатами передбачена можливість установлення параметрів сортування та запису до 30 наборів даних. Також у характеристиках зазначений зумер із режимами GD, NG та OFF. Звукову індикацію можна використовувати відповідно до вибраного режиму сортування або повністю вимкнути.

Такий функціонал може бути корисним під час повторюваних лабораторних перевірок, коли необхідно послідовно вимірювати параметри кількох зразків або компонентів і швидко контролювати результати за встановленими умовами.

Інтерфейс RS-232

Для обміну даними ИСД-10Т оснащений стандартним інтерфейсом RS-232. Він дає можливість підключати тераомметр до сумісного зовнішнього обладнання для передавання результатів або організації лабораторної системи збору даних.

Конкретне програмне забезпечення, інтерфейсний кабель та їхня наявність у комплекті вихідними даними не зазначені. Якщо планується підключення приладу до комп’ютера або іншої системи, сумісність необхідного обладнання варто врахувати окремо.

Основні технічні характеристики ИСД-10Т

Застосування в лабораторіях і на виробництві

ИСД-10Т призначений передусім для стаціонарної лабораторної роботи. Прилад може застосовуватися на кабельних підприємствах, виробництвах діелектричних матеріалів та в інших лабораторіях, де необхідно досліджувати тверді діелектрики або контролювати високоомні резистори.

Живлення здійснюється від мережі 220 В, споживана потужність становить 200 Вт. Габаритні розміри тераомметра — 26,4 × 11 × 35 см, маса — 5 кг. Ці параметри необхідно враховувати під час організації лабораторного робочого місця.

Прилад орієнтований на завдання, у яких потрібно працювати з опорами, що вимірюються в гігаомах і тераомах. Поєднання широкого вимірювального діапазону, регульованої тестової напруги, автоматичного та ручного вибору діапазону, кількох швидкостей вимірювання й функцій роботи з результатами дозволяє використовувати ИСД-10Т для комплексного лабораторного контролю високих опорів.

Що врахувати під час вибору тераомметра

Під час вибору приладу насамперед слід враховувати потрібну верхню межу вимірювання опору та діапазон тестової напруги. ИСД-10Т вимірює опір до 10 ТОм і формує постійну тестову напругу до 1000 В. Крок установлення напруги становить 1 В.

Якщо тераомметр планується використовувати для визначення питомого або поверхневого опору діелектриків, можуть знадобитися спеціальні вимірювальні камери. Їхня наявність у стандартній комплектації вихідною карткою товару не зазначена, тому цей момент потрібно враховувати окремо.

Для підключення до комп’ютера або іншого зовнішнього обладнання передбачений RS-232. Якщо планується автоматизоване передавання результатів, перед початком роботи необхідно перевірити сумісність кабелю, зовнішнього обладнання та програмного забезпечення.

Тераомметр ИСД-10Т для вимірювання високих опорів

Лабораторний тераомметр ИСД-10Т призначений для вимірювання опору ізоляції та контролю струму витоку в широкому діапазоні. Максимальне вимірюване значення опору становить 10 ТОм. Прилад підтримує тестову напругу від 1 до 1000 В із кроком 1 В, ручний та автоматичний вибір діапазону, три швидкості вимірювання, VFD-індикацію, утримання даних, блокування клавіатури, параметри сортування та інтерфейс RS-232.

ИСД-10Т підходить для лабораторій, що досліджують тверді діелектрики, контролюють електроізоляційні властивості матеріалів або працюють із високоомними резисторами. За допомогою спеціальних камер прилад може застосовуватися для вимірювання питомого та поверхневого опору діелектриків. Це спеціалізований лабораторний вимірювальний прилад для задач, у яких необхідний контроль високих і надвисоких значень електричного опору.
