Оптичний рефлектометр OTDR Ref A з кольоровим дисплеєм

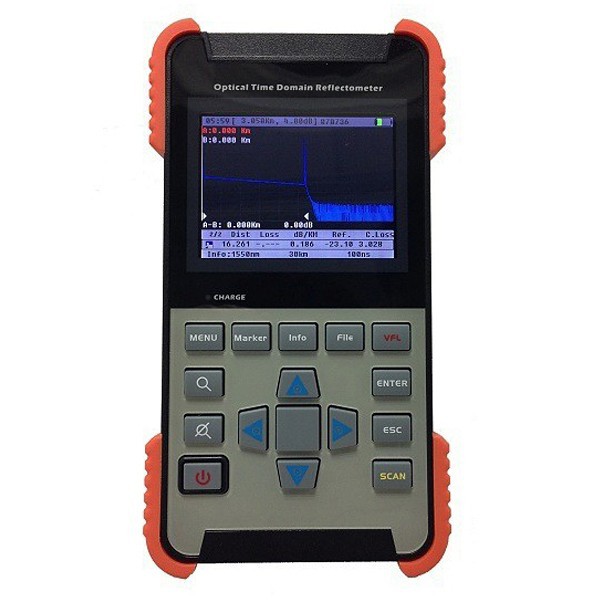

Оптичний рефлектометр OTDR Ref A — портативний вимірювальний прилад для тестування та діагностики волоконно-оптичних ліній зв’язку. Модель працює на двох довжинах хвиль — 1310 та 1550 нм, має динамічний діапазон 28/26 дБ і дає змогу виконувати вимірювання на відстані до 100 км. Прилад оснащений кольоровим TFT-дисплеєм, внутрішньою пам’яттю для збереження приблизно 10 000 рефлектограм, USB-портом для підключення до комп’ютера та вбудованим візуалізатором дефектів VFL.

OTDR Ref A призначений для роботи з волоконно-оптичними лініями та допомагає отримувати інформацію про стан оптичного волокна вздовж траси. Поєднання двох робочих довжин хвиль, вимірювальної дальності до 100 км і простого керування робить прилад зручним для проведення регулярних перевірок та діагностичних робіт на ВОЛЗ. Передбачено автоматичне тестування однією кнопкою, що спрощує запуск вимірювання та скорочує кількість операцій під час роботи.

Основні можливості OTDR Ref A

Однією з ключових особливостей рефлектометра є робота на довжинах хвиль 1310 нм і 1550 нм. Прилад має динамічний діапазон 28/26 дБ та підтримує тестування оптичних ліній довжиною до 100 км. Такі характеристики дають змогу використовувати OTDR Ref A для контролю параметрів волоконно-оптичних трас у межах зазначеного вимірювального діапазону.

Для спрощення повсякденної роботи передбачено режим автоматичного тестування однією кнопкою. Користувач може швидко запустити вимірювання без складної послідовності дій. Виробником також заявлено короткий час тестування волокна, тому прилад орієнтований на оперативну діагностику оптичних ліній.

Результати вимірювань відображаються на 3,5-дюймовому кольоровому TFT-екрані із високою контрастністю. Кольоровий дисплей спрощує перегляд отриманої інформації безпосередньо на місці проведення робіт. Компактна конструкція PALM поєднується з масою 900 г, тому рефлектометр залишається придатним для перенесення та використання на різних об’єктах.

Точність і параметри вимірювання

Оптичний рефлектометр OTDR Ref A має мертву зону менше 1,5 м. Роздільна здатність за відстанню становить 1 м, а заявлена похибка — 1 м + 0,005%. Лінійність приладу становить 0,05 дБ. Сукупність цих параметрів визначає можливості рефлектометра під час аналізу оптичної траси та оцінювання розташування подій уздовж волокна.

Максимальна тестована відстань становить до 100 км. Це важлива характеристика під час вибору OTDR, оскільки саме дальність вимірювання визначає, з якими за протяжністю волоконно-оптичними лініями може працювати прилад у межах його технічних параметрів.

Для підключення оптичної лінії передбачено підтримку конекторів типів FC і SC. Завдяки цьому рефлектометр може застосовуватися в системах, де використовуються відповідні типи оптичних з’єднань.

Вбудований візуалізатор дефектів VFL

Крім функцій оптичного рефлектометра, OTDR Ref A обладнаний вбудованим візуалізатором оптичного волокна VFL потужністю 1 мВт. Наявність VFL розширює функціональність приладу та дає змогу використовувати один пристрій для декількох операцій під час роботи з волоконно-оптичними лініями.

Інтеграція VFL безпосередньо в корпус рефлектометра зменшує потребу використовувати окремий пристрій для відповідної функції. Це особливо зручно під час виїзних робіт, коли важливі компактність набору інструментів та швидкий доступ до необхідних засобів перевірки.

Збереження рефлектограм і підключення до ПК

OTDR Ref A має внутрішню пам’ять, яка дозволяє зберігати приблизно 10 000 рефлектограм. Такий обсяг пам’яті зручний, коли потрібно послідовно виконувати велику кількість вимірювань і зберігати отримані результати для подальшої роботи. У характеристиках приладу також зазначена стандартна карта пам’яті обсягом 1 ГБ.

Для взаємодії з комп’ютером передбачений USB-порт. USB-кабель входить до стандартного комплекту постачання. Це дозволяє підключати рефлектометр до ПК відповідно до передбачених виробником можливостей приладу.

Можливість зберігати значну кількість трас особливо корисна під час послідовного тестування декількох волокон або різних ділянок мережі. Оператор може накопичувати результати вимірювань у пам’яті приладу без необхідності очищувати її після кожної перевірки.

Автономна робота та живлення

Рефлектометр оснащений вбудованим акумулятором. Заявлений час автономної роботи становить понад 10 годин. Така особливість важлива для виїзного використання, коли підключення до електромережі безпосередньо біля місця вимірювання може бути недоступним.

До стандартної комплектації входить адаптер живлення. Поєднання акумуляторного живлення та компактного корпусу дозволяє використовувати OTDR Ref A як переносний вимірювальний прилад для роботи з ВОЛЗ. Маса пристрою становить 900 г, що також сприяє зручності транспортування разом з іншими інструментами.

Робота в різних температурних умовах

Заявлений діапазон робочої температури OTDR Ref A становить від -10 до +50 °C. Це дозволяє використовувати прилад у межах зазначеного температурного діапазону під час робіт у приміщенні або на об’єктах, де температура навколишнього середовища може відрізнятися від стандартних кімнатних умов.

Для транспортування та зберігання рефлектометра до комплекту входить кейс. Він дає змогу тримати прилад та комплектні аксесуари разом під час перевезення між об’єктами.

Просте керування та кольоровий екран

Конструкція OTDR Ref A орієнтована на зрозумілу експлуатацію. В описі приладу зазначена можливість використання як початківцями, так і досвідченими фахівцями. Автоматичний запуск тестування однією кнопкою спрощує виконання типових вимірювальних операцій, а кольоровий TFT-дисплей забезпечує зручне візуальне представлення результатів.

Важливою функцією є автоматичне виявлення вхідного лазерного сигналу та функція самозахисту. Вона є частиною функціональних можливостей моделі та використовується під час роботи приладу з оптичним сигналом.

Виробником також заявлено функцію покращення якості сигналу. Разом із короткою мертвою зоною, двома робочими довжинами хвиль і параметрами вимірювального діапазону це формує набір функцій OTDR Ref A для діагностики волоконно-оптичних ліній.

Технічні характеристики оптичного рефлектометра OTDR Ref A

Переваги функціонального оснащення OTDR Ref A

• Дві довжини хвиль 1310/1550 нм для тестування волоконно-оптичних ліній.
• Вимірювання на відстані до 100 км у межах технічних можливостей приладу.
• Динамічний діапазон 28/26 дБ.
• Мертва зона менше 1,5 м.
• Автоматичне тестування однією кнопкою для швидкого запуску вимірювання.
• Кольоровий TFT-дисплей 3,5 дюйма для перегляду результатів.
• Вбудований VFL 1 мВт для роботи з оптичним волокном.
• Пам’ять приблизно на 10 000 рефлектограм для збереження результатів тестування.
• USB-порт для підключення приладу до комп’ютера.
• Вбудований акумулятор із заявленим часом роботи понад 10 годин.
• Компактна PALM-конструкція та маса 900 г.
• Автоматичне виявлення вхідного лазерного сигналу та функція самозахисту.

Для яких завдань призначений оптичний рефлектометр

OTDR Ref A орієнтований на вимірювальні та діагностичні роботи з волоконно-оптичними лініями зв’язку. Прилад дозволяє виконувати рефлектометричне тестування оптичного волокна та зберігати отримані рефлектограми для подальшого використання. Завдяки портативному виконанню його можна застосовувати безпосередньо на місці проведення робіт.

Модель може бути корисною фахівцям, які займаються монтажем, перевіркою, експлуатацією та технічним обслуговуванням ВОЛЗ. Великий обсяг пам’яті особливо доречний під час послідовної роботи з багатьма лініями, а автономність понад 10 годин дозволяє тривалий час працювати без постійного підключення адаптера живлення.

Поєднання рефлектометра та VFL в одному корпусі також робить прилад універсальнішим під час типових робіт з оптичними мережами. Користувач отримує основні функції OTDR та візуалізатор дефектів без необхідності носити окремий VFL для відповідних операцій.

Комплектація OTDR Ref A

Стандартний комплект постачання включає:

• оптичний рефлектометр для ВОЛЗ OTDR Ref A — 1 шт.;
• SD-карта — 1 шт.;
• USB-кабель — 1 шт.;
• адаптер живлення — 1 шт.;
• конектор SC;
• кейс для перенесення.

Комплект містить необхідні базові аксесуари для живлення, підключення до комп’ютера, збереження даних і транспортування приладу. Наявність кейса спрощує зберігання рефлектометра та його перевезення між місцями проведення вимірювань.

Чому варто звернути увагу на OTDR Ref A

Оптичний рефлектометр OTDR Ref A поєднує вимірювання на двох стандартних для оптичних ліній довжинах хвиль 1310 і 1550 нм, дальність тестування до 100 км, кольоровий дисплей, внутрішню пам’ять і вбудований VFL. Прилад підтримує автоматичний режим тестування та розрахований на автономну роботу понад 10 годин.

За рахунок USB-підключення, можливості зберігати приблизно 10 000 трас та компактного виконання модель підходить для ситуацій, коли вимірювання необхідно виконувати безпосередньо на об’єкті та зберігати результати для подальшої роботи. Підтримка конекторів FC і SC, динамічний діапазон 28/26 дБ та мертва зона менше 1,5 м доповнюють технічні можливості приладу.

OTDR Ref A — це портативний оптичний рефлектометр для діагностики ВОЛЗ, у якому основні рефлектометричні функції доповнені кольоровим екраном, VFL, внутрішньою пам’яттю та акумуляторним живленням. Модель призначена для користувачів, яким потрібен компактний прилад для тестування волоконно-оптичних ліній з робочими довжинами хвиль 1310/1550 нм і дальністю до 100 км.
