Оптичний рефлектометр OTDR Ref B для діагностики волоконно-оптичних ліній

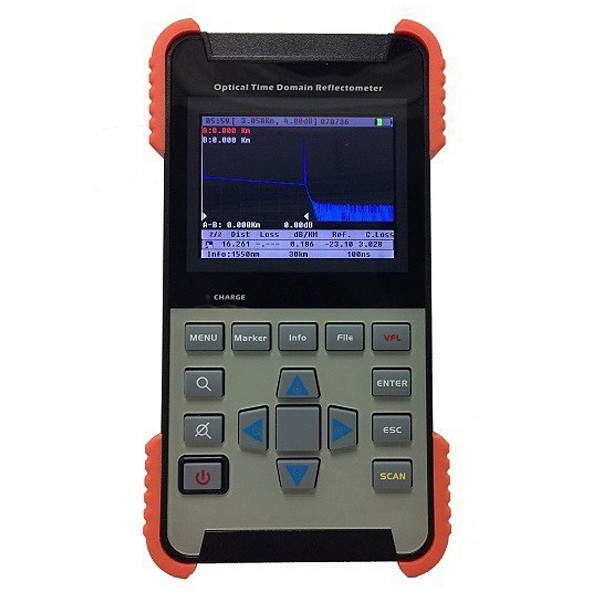

Оптичний рефлектометр OTDR Ref B — портативний вимірювальний прилад для тестування та аналізу волоконно-оптичних ліній зв’язку. Модель працює на стандартних довжинах хвиль 1310 і 1550 нм та розрахована на перевірку оптичного волокна протяжністю до 120 км. У технічних характеристиках приладу зазначено динамічний діапазон 32/30 дБ. Такі параметри дають змогу використовувати рефлектометр для контролю стану ВОЛЗ, вимірювання відстані до подій на лінії та пошуку проблемних ділянок під час монтажу, обслуговування або ремонту оптичної інфраструктури.

OTDR Ref B поєднує функції рефлектометра з вбудованим візуальним локатором дефектів VFL. Прилад оснащений кольоровим TFT-дисплеєм діагоналлю 3,5 дюйма, внутрішньою пам’яттю для збереження приблизно 10 000 трас і USB-портом для підключення до комп’ютера. Автономну роботу забезпечує вбудований акумулятор, заявлений час роботи від якого перевищує 10 годин. Компактне виконання та маса 900 г роблять модель зручною для виїзних робіт на об’єктах.

Для чого використовується OTDR Ref B

Оптичний рефлектометр застосовують для оцінювання стану волоконно-оптичної лінії за відбитим і розсіяним сигналом. За результатами вимірювання формується рефлектограма, за якою фахівець може аналізувати події вздовж волокна та визначати відстань до них. Це особливо важливо під час введення нової лінії в експлуатацію, перевірки змонтованої ділянки, технічного обслуговування мережі або пошуку місця пошкодження.

Робочі довжини хвиль 1310 і 1550 нм дають можливість проводити вимірювання у двох поширених робочих діапазонах. Максимальна заявлена довжина тестованого волокна становить до 120 км, тому прилад можна використовувати для перевірки протяжних волоконно-оптичних ліній у межах зазначених характеристик. Роздільна здатність за відстанню становить 1 м, а заявлена похибка — 1 м + 0,005%.

Автоматичне тестування та зручне керування

Однією з особливостей OTDR Ref B є автоматичне тестування однією кнопкою. Такий режим спрощує запуск вимірювання та допомагає скоротити кількість ручних дій під час типових перевірок волокна. В описі також заявлено короткий час тестування, що важливо при послідовній діагностиці кількох ліній або під час роботи на об’єктах, де потрібно оперативно отримувати результати вимірювань.

Кольоровий висококонтрастний TFT-екран полегшує перегляд рефлектограм і параметрів безпосередньо на місці проведення робіт. Діагональ дисплея становить 3,5 дюйма. Керування приладом орієнтоване на просту експлуатацію, тому модель може бути зручною як для спеціалістів із досвідом роботи з OTDR, так і для користувачів, які лише починають працювати з рефлектометричними вимірюваннями.

Вбудований VFL для візуального пошуку дефектів

OTDR Ref B має вбудований візуальний локатор дефектів VFL потужністю 1 мВт. Ця функція доповнює рефлектометричне тестування та дає змогу використовувати видиме лазерне випромінювання для локальної перевірки оптичного тракту. VFL може бути корисним під час роботи з доступними ділянками волокна, конекторами та іншими елементами тракту, коли порушення проходження світла можна виявити візуально.

Наявність VFL безпосередньо в корпусі приладу зменшує потребу в окремому візуальному локаторі під час базових діагностичних операцій. Для монтажника або сервісного інженера це означає, що рефлектометричний аналіз і візуальна локалізація доступні в одному портативному пристрої.

Мертва зона менше 1,5 м

Заявлена мертва зона рефлектометра становить менше 1,5 м. Цей параметр важливий під час аналізу подій, розташованих близько одна до одної або неподалік від початку оптичної лінії. Коротка мертва зона розширює можливості аналізу близько розташованих елементів та неоднорідностей на рефлектограмі в межах характеристик конкретного вимірювання.

Збереження рефлектограм і підключення до ПК

Внутрішня пам’ять OTDR Ref B розрахована приблизно на 10 000 трас. У комплекті передбачена карта SD, а в описі приладу зазначена стандартна карта обсягом 1 ГБ. Такий запас пам’яті дає можливість зберігати значну кількість результатів вимірювань для подальшого перегляду, порівняння або архівування.

Для підключення до комп’ютера рефлектометр оснащений USB-портом, а USB-кабель входить до стандартного комплекту постачання. Це спрощує роботу з отриманими даними після завершення вимірювань на об’єкті та дає змогу переносити результати на ПК без використання додаткового USB-кабелю.

Захист під час роботи з оптичним сигналом

У характеристиках OTDR Ref B зазначена функція автоматичного виявлення вхідного лазерного сигналу та самозахисту. Вона призначена для контролю наявності зовнішнього оптичного випромінювання на вході приладу. Така можливість актуальна під час діагностики волоконно-оптичної інфраструктури, де перед початком рефлектометричного тестування необхідно враховувати можливу присутність активного сигналу.

В описі моделі також зазначено поліпшення якості сигналу. Додаткові параметри або алгоритми роботи цієї функції в характеристиках не наведені, тому вона вказується без додаткових припущень щодо принципу її реалізації.

Автономна робота та портативне виконання

Живлення OTDR Ref B здійснюється від вбудованого акумулятора. Заявлений час автономної роботи перевищує 10 годин, що дає змогу використовувати рефлектометр протягом тривалого робочого циклу без постійного підключення до мережевого адаптера. Адаптер живлення входить до комплекту постачання.

Маса приладу становить 900 г. У вихідному описі конструкція характеризується як компактний PALM-дизайн, орієнтований на портативне використання. Це актуально для монтажних і сервісних робіт, коли вимірювальне обладнання потрібно регулярно переносити між точками підключення. Для зберігання та транспортування в стандартній комплектації передбачений кейс.

Робочий температурний діапазон

OTDR Ref B розрахований на роботу за температури від -10 до +50 °C. Такий температурний діапазон дозволяє використовувати прилад у різних умовах експлуатації в межах зазначених характеристик. Під час польових робіт необхідно дотримуватися допустимого температурного режиму та загальних правил експлуатації вимірювального обладнання.

Основні технічні характеристики OTDR Ref B

• Тип приладу: оптичний рефлектометр OTDR.
• Модель: Ref B.
• Робочі довжини хвиль: 1310 нм і 1550 нм.
• Максимальна довжина тестованого волокна: до 120 км.
• Динамічний діапазон: 32/30 дБ.
• Мертва зона: менше 1,5 м.
• Похибка вимірювання відстані: 1 м + 0,005%.
• Лінійність: 0,05 дБ.
• Роздільна здатність за відстанню: 1 м.
• Типи конекторів: FC, SC.
• Візуальний локатор дефектів VFL: 1 мВт.
• Пам’ять: приблизно 10 000 трас.
• Карта пам’яті: стандартна карта 1 ГБ.
• Дисплей: кольоровий TFT, 3,5 дюйма.
• Інтерфейс: USB для підключення до ПК.
• Живлення: вбудований акумулятор.
• Час автономної роботи: понад 10 годин.
• Маса: 900 г.
• Робоча температура: від -10 до +50 °C.

Комплектація OTDR Ref B

До стандартного комплекту постачання входять оптичний рефлектометр для ВОЛЗ — 1 шт., карта SD — 1 шт., USB-кабель — 1 шт., адаптер живлення — 1 шт., конектор SC і кейс для перенесення. Така комплектація містить основні аксесуари, зазначені в картці товару для підключення, живлення, збереження даних і транспортування приладу.

Кому підійде оптичний рефлектометр Ref B

OTDR Ref B доцільно розглядати для робіт, де потрібна діагностика волоконно-оптичної лінії на довжинах хвиль 1310 і 1550 нм, збереження рефлектограм та можливість підключення приладу до ПК. Модель може застосовуватися під час монтажу, перевірки, сервісного обслуговування та пошуку несправностей у ВОЛЗ у межах її заявлених характеристик.

Поєднання динамічного діапазону 32/30 дБ, максимальної довжини тестованого волокна до 120 км, мертвої зони менше 1,5 м, вбудованого VFL, пам’яті приблизно на 10 000 трас і автономної роботи понад 10 годин робить OTDR Ref B функціональним портативним інструментом для фахівців, які працюють з оптичними мережами та потребують рефлектометричного контролю без прив’язки до стаціонарного робочого місця.
