Оптичний рефлектометр ALT-3304A для пошуку обривів у волоконно-оптичних лініях

ALT-3304A — компактний оптичний рефлектометр, призначений для швидкого визначення відстані до місця пошкодження одномодового оптичного волокна, а також для вимірювання довжини оптичного кабелю. Прилад орієнтований на практичні завдання під час монтажу, обслуговування та пошуку несправностей у волоконно-оптичних лініях, зокрема в мережах FTTx. На відміну від повнофункціональних OTDR, ця модель не формує та не показує рефлектограму: результат вимірювання відображається на екрані у вигляді числового значення відстані. Такий принцип роботи спрощує перевірку лінії, коли необхідно швидко дізнатися, де розташований обрив або кінець волокна, без детального аналізу графіка зворотного розсіювання.

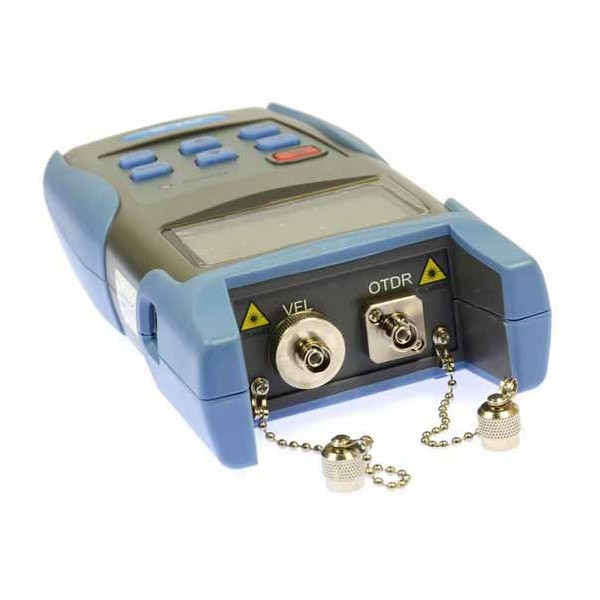

Рефлектометр ALT-3304A працює на довжині хвилі 1550 нм і розрахований на одномодове волокно 9/125 мкм SM. Для підключення використовується оптичний роз’єм FC/PC, а як фотоприймач застосовано детектор InGaAs. Максимальна заявлена відстань визначення за відбивною подією становить 60 км за умови рівня не менше 1 дБ, а за невідбивною подією — 20 км за умови рівня не менше 2,5 дБ. Мертва зона становить 15 м. Такі характеристики дають змогу використовувати прилад для локалізації обривів і перевірки протяжності оптичних ліній у межах зазначених робочих параметрів.

Швидке визначення місця пошкодження оптичного волокна

Основне завдання ALT-3304A — пошук обриву оптичного кабелю. Після підключення волокна прилад виконує тестування та за кілька секунд виводить на дисплей відстань до виявленої події. Користувачеві не потрібно інтерпретувати рефлектограму або вручну визначати координату пошкодження за графіком. Це особливо зручно для робіт, де головним результатом є саме відстань до обриву, а не комплексний аналіз усіх параметрів оптичної траси.

Точність визначення відстані для відбивної події заявлена як ±(2 м + відстань × 0,002). Такий формат характеристики дозволяє враховувати як базову похибку, так і складову, що залежить від довжини тестованої ділянки. Під час практичного використання це дає змогу оцінити розташування пошкодження та зорієнтуватися, на якій ділянці кабелю необхідно проводити подальшу перевірку або ремонт.

Вимірювання довжини оптичного кабелю в бухті

Окрім пошуку пошкоджень у прокладених лініях, ALT-3304A можна використовувати для вимірювання довжини оптичного кабелю в бухтах. Це корисно під час підготовки до монтажу, обліку залишків кабелю або перевірки фактичної довжини наявної бухти. Прилад дозволяє отримати числовий результат без розмотування всього кабелю, якщо параметри волокна відповідають вимогам моделі.

Пам’ять рефлектометра розрахована на збереження до 2500 значень. Такий обсяг дає змогу накопичувати результати вимірювань для подальшого використання без необхідності одразу видаляти попередні записи. У комплекті також передбачені USB-кабель і диск із програмним забезпеченням, що відповідає заявленій комплектації приладу.

Вбудований візуальний локатор пошкоджень VFL

Для додаткової перевірки оптичного волокна ALT-3304A оснащений вбудованим візуальним локатором VFL. Він працює на довжині хвилі 650 нм, а вихідна потужність становить не менше 1 мВт. VFL застосовується для візуального просвічування волокна та може допомогти під час пошуку дефектів на доступних ділянках, перевірки цілісності волокна або ідентифікації потрібної лінії.

Компактний формат для виїзних робіт

Корпус ALT-3304A має розміри 190 × 100 × 50 мм, а маса приладу становить 450 г. Завдяки компактним габаритам рефлектометр зручно переносити разом з іншим монтажним та вимірювальним обладнанням. У комплекті постачання є сумка для перенесення, що полегшує транспортування та зберігання приладу між виїздами.

Живлення здійснюється від трьох батарейок AA із сумарною напругою 4,5 В. Заявлений ресурс становить не менше 5000 вимірювань. Такий варіант живлення зручний для польових робіт, оскільки прилад не прив’язаний до стаціонарного джерела електроенергії під час тестування. У комплект постачання входять три батарейки 1,5 В.

Умови експлуатації ALT-3304A

Робочий температурний діапазон рефлектометра становить від -5 до +40 °C. Зберігати прилад можна за температури від -10 до +60 °C. Допустима відносна вологість — від 0 до 85% без утворення конденсату. Під час експлуатації важливо дотримуватися зазначених умов, оскільки вони визначають заявлений діапазон використання обладнання.

ALT-3304A доцільно застосовувати там, де потрібне просте та швидке визначення довжини волокна або відстані до обриву. Модель не призначена для виведення графічної рефлектограми, тому її варто обирати саме для завдань, у яких достатньо числового результату. Якщо ж потрібен детальний аналіз зварних з’єднань, втрат на подіях або повна графічна картина траси, необхідно враховувати цю особливість під час вибору вимірювального обладнання.

Технічні характеристики оптичного рефлектометра ALT-3304A

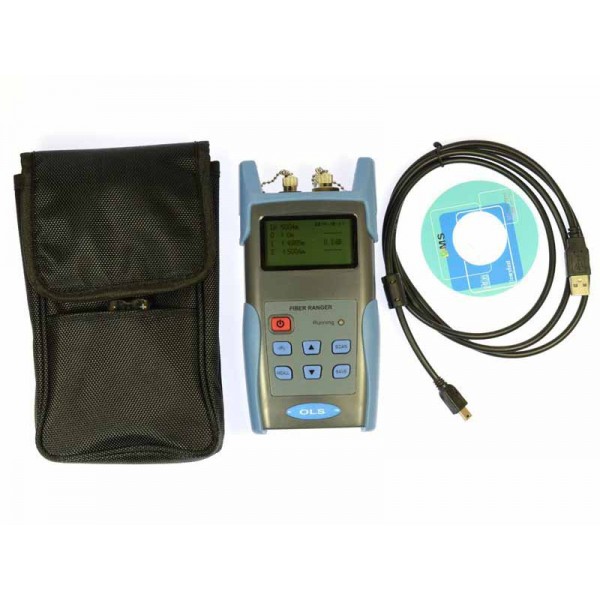

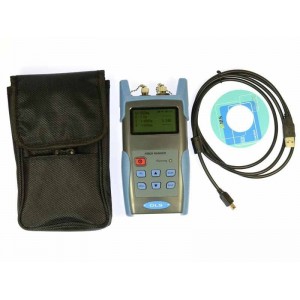

Комплектація

• Оптичний рефлектометр ALT-3304 — 1 шт.
• Керівництво з експлуатації — 1 шт.
• Диск із програмним забезпеченням — 1 шт.
• USB-кабель — 1 шт.
• Адаптер — 1 шт.
• Сумка для перенесення — 1 шт.
• Батарейка 1,5 В — 3 шт.

Для яких завдань підходить ALT-3304A

Оптичний рефлектометр ALT-3304A підійде для фахівців, яким потрібно оперативно визначати місце обриву одномодового оптичного кабелю, перевіряти довжину лінії або кабелю в бухті та виконувати допоміжну візуальну перевірку за допомогою VFL. Прилад може використовуватися під час монтажу й обслуговування FTTx-мереж, а також інших ліній на одномодовому волокні 9/125 мкм у межах заявлених характеристик.

Головна практична особливість цієї моделі полягає у простому способі подання результату: замість графічної рефлектограми користувач отримує на екрані числове значення відстані. Це скорочує кількість операцій під час типових перевірок, коли необхідно швидко локалізувати обрив або визначити довжину кабелю. Водночас такий формат не замінює повноцінний OTDR у завданнях, де потрібен детальний аналіз усієї оптичної траси.
