Нормалізувальна котушка для оптичного рефлектометра

Нормалізувальна котушка для оптичного рефлектометра — це допоміжний елемент для проведення вимірювань волоконно-оптичних ліній за допомогою OTDR. Вона використовується спільно з рефлектометром, щоб зменшити вплив мертвої зони на початковій ділянці вимірювання та дати змогу коректніше оцінювати події поблизу точки підключення приладу. Такий аксесуар застосовують під час діагностики, перевірки та контролю оптичних ліній, коли важливо отримати більш інформативну рефлектограму на початку траси.

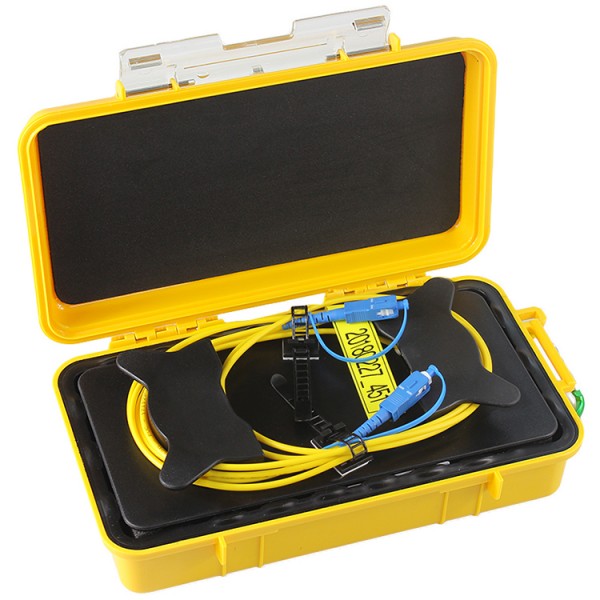

Модель виконана у вигляді оптичного волокна, розміщеного в ударостійкому кейсі. Для вибору доступні варіанти довжини 500 м, 1000 м або 2 км. Це дає можливість підібрати нормалізувальну котушку відповідно до конкретного завдання та особливостей вимірювальної схеми, не змінюючи сам принцип роботи з оптичним рефлектометром.

Для чого потрібна нормалізувальна котушка OTDR

Під час рефлектометричних вимірювань початкова частина оптичної траси може потрапляти в мертву зону приладу. Через це події, розташовані дуже близько до виходу рефлектометра, складніше оцінити без додаткової ділянки волокна. Компенсаційна котушка створює таку ділянку між OTDR і лінією, що перевіряється. У результаті початок досліджуваного волокна зміщується далі від виходу приладу, а вплив мертвої зони на контроль першої ділянки траси зменшується.

Нормалізувальна котушка не замінює оптичний рефлектометр і не є окремим вимірювальним приладом. Вона працює як частина вимірювальної схеми та використовується разом з OTDR. Її основне завдання — забезпечити додаткову довжину оптичного волокна перед досліджуваною лінією, щоб рефлектометр міг виконувати вимірювання в більш зручних умовах для аналізу початкової ділянки.

Варіанти довжини: 500 м, 1000 м або 2 км

Для цієї нормалізувальної котушки передбачені три варіанти довжини оптичного волокна: 500 м, 1000 м та 2 км. Наявність кількох виконань дозволяє обрати потрібну довжину залежно від характеру вимірювань, параметрів рефлектометра та умов роботи. Усі доступні варіанти виконують одну функцію — формують додаткову волоконну ділянку між оптичним рефлектометром і лінією, що тестується.

Для котушки довжиною 500 м зазначені типові вносимі втрати менше 0,5 дБ. Цей параметр наведений саме для варіанта 500 м, тому його не слід автоматично переносити на виконання 1000 м або 2 км. Під час вибору конкретної версії важливо орієнтуватися на потрібну довжину волокна та вимоги до конкретної вимірювальної задачі.

Ударостійкий корпус для транспортування та роботи

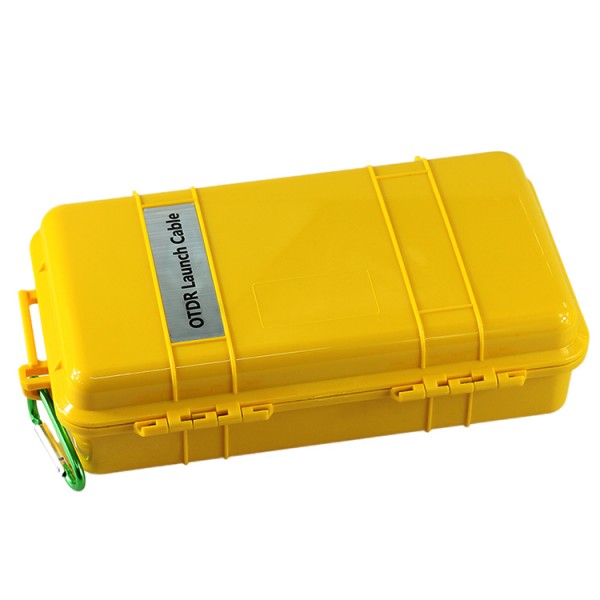

Оптичне волокно котушки розміщене в ударостійкому кейсі. Такий формат зручний для перенесення обладнання між об’єктами та допомагає захищати внутрішню волоконну частину під час транспортування. Матеріал корпусу — SR поліпропілен. Габарити кейса становлять 246 × 138 × 60 мм, а зазначена вага — 0,75 кг без волокна.

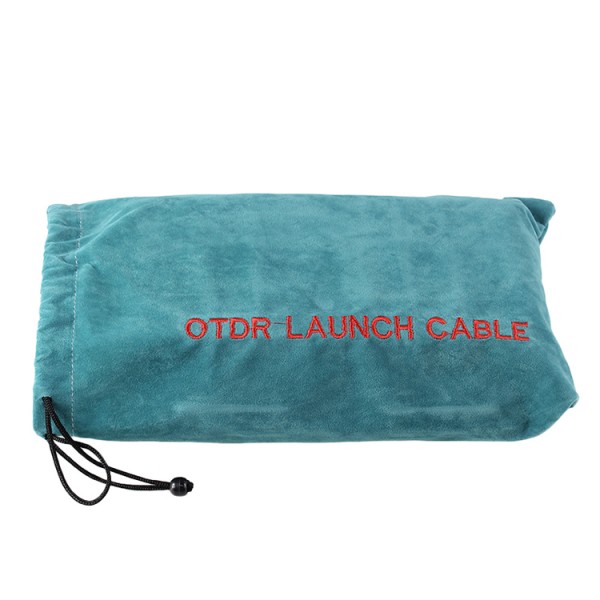

Компактний корпус дозволяє використовувати нормалізувальну котушку як переносний аксесуар до комплекту оптичного рефлектометра. Вона може бути корисною фахівцям, які виконують вимірювання ВОЛЗ на різних ділянках і регулярно перевозять вимірювальне обладнання. Окремий м’який чохол, що входить до комплекту поставки, доповнює кейс під час зберігання та переміщення.

Робочий температурний діапазон

Заявлений робочий температурний діапазон нормалізувальної котушки становить від −40 до +55 °C. Такий параметр важливий для польових вимірювань і робіт на об’єктах, де температура навколишнього середовища може помітно відрізнятися від стандартних лабораторних умов. Під час експлуатації варто враховувати цей діапазон та не використовувати котушку за межами зазначених температур.

Основні характеристики нормалізувальної котушки

Як нормалізувальна котушка використовується з рефлектометром

Під час вимірювання котушку включають в оптичну схему між рефлектометром і волоконною лінією, яку потрібно перевірити. Таким чином перед початком досліджуваної траси з’являється додаткова ділянка волокна. Саме вона допомагає віддалити початок тестованої лінії від зони, де можливості OTDR обмежені мертвою зоною.

Практичний сенс такого підключення полягає в тому, що оператор отримує можливість аналізувати початкову частину лінії вже після проходження сигналом додаткового відрізка волокна. Це особливо актуально тоді, коли потрібно оцінити стан початкової ділянки траси, а безпосереднє підключення рефлектометра не дає достатньо зручної картини через особливості мертвої зони.

Перед початком вимірювання важливо правильно включити котушку у вимірювальну схему та переконатися, що оптичні з’єднання виконані коректно. Подальше налаштування самого рефлектометра залежить від моделі OTDR, конфігурації лінії та методики вимірювань. Нормалізувальна котушка в цій схемі виконує допоміжну функцію та забезпечує необхідну додаткову довжину волокна.

Кому може бути корисна компенсаційна котушка

Такий аксесуар орієнтований на фахівців, які працюють з волоконно-оптичними лініями та використовують оптичний рефлектометр для контролю стану траси. Це можуть бути монтажні та сервісні бригади, інженери зв’язку, спеціалісти з технічного обслуговування оптичних мереж, а також працівники, які виконують приймальні або діагностичні вимірювання ВОЛЗ.

Нормалізувальна котушка особливо доречна в тих роботах, де важливо врахувати вплив мертвої зони рефлектометра та отримати більш зручні умови для оцінювання початку оптичної траси. Вона може використовуватися як постійний елемент комплекту OTDR для виїзних робіт або для вимірювань у стаціонарних умовах.

Що врахувати під час вибору

Ключовий параметр при виборі цієї моделі — довжина оптичного волокна. Доступні виконання на 500 м, 1000 м і 2 км, тому перед замовленням варто визначити, який варіант відповідає вашій вимірювальній задачі. Для версії 500 м окремо вказані типові вносимі втрати менше 0,5 дБ.

Також слід звернути увагу на габарити та умови експлуатації. Розміри корпусу — 246 × 138 × 60 мм, вага без волокна — 0,75 кг, робоча температура — від −40 до +55 °C. Ці параметри допомагають заздалегідь оцінити зручність транспортування та можливість роботи в потрібних температурних умовах.

Комплект поставки

• ударостійкий кейс — 1 шт.;
• оптичний кабель — 1 шт.;
• м’який чохол — 1 шт.;
• калібрувальний лист — 1 шт.

У комплекті вже передбачені основні складові, зазначені для цієї компенсаційної котушки: захисний ударостійкий кейс, оптичний кабель, м’який чохол та калібрувальний лист. Така комплектація орієнтована на практичне використання котушки разом з оптичним рефлектометром та її зберігання між вимірюваннями.

Нормалізувальна котушка для вимірювань ВОЛЗ

Нормалізувальна котушка для рефлектометра — спеціалізований аксесуар для робіт з волоконно-оптичними лініями. Вона допомагає зменшити вплив мертвої зони OTDR на початковій ділянці вимірювання та створює додатковий відрізок волокна перед лінією, яку перевіряють. Такий підхід робить контроль початку траси більш зручним у межах рефлектометричної методики.

Модель доступна у виконаннях 500 м, 1000 м і 2 км, розміщена в ударостійкому корпусі з SR поліпропілену та розрахована на роботу за температури від −40 до +55 °C. Для 500-метрового варіанта зазначені типові вносимі втрати менше 0,5 дБ. Завдяки компактному кейсу та комплектному м’якому чохлу котушку зручно включити до набору обладнання для діагностики та обслуговування оптичних мереж.
