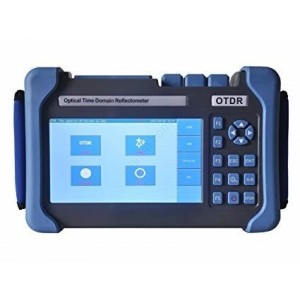

Оптичний рефлектометр OTDR 3302F-T2 для тестування волоконно-оптичних мереж

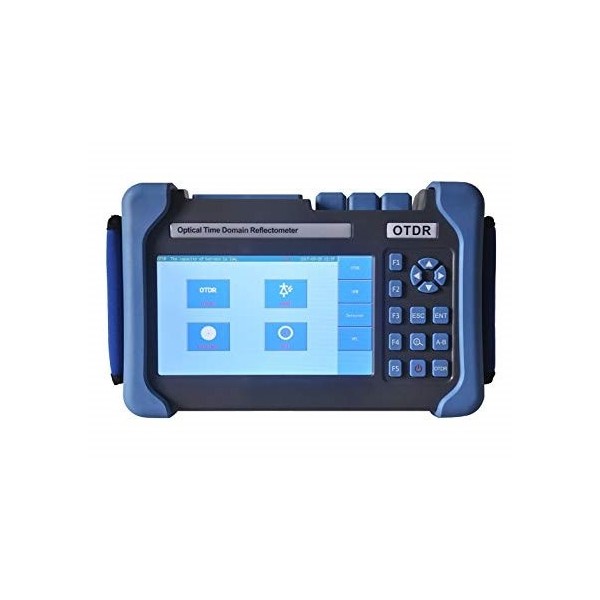

OTDR 3302F-T2 — універсальний оптичний рефлектометр для діагностики, вимірювання та обслуговування волоконно-оптичних ліній зв’язку. Прилад працює на довжинах хвиль 1310, 1550 і 1625 нм, тому може використовуватися як для стандартних оптичних ліній, так і для тестування PON-мереж. В одному корпусі поєднані OTDR, вимірювач оптичної потужності, візуальний локатор пошкоджень VFL і стабілізоване лазерне джерело випромінювання.

Модель OTDR 3302F-T2 призначена для пошуку неоднорідностей і пошкоджень у волокні, визначення відстані до подій, оцінювання втрат та аналізу стану лінії. Рефлектометр підходить для монтажу, введення мережі в експлуатацію, планового обслуговування та пошуку несправностей. Серед заявлених сфер застосування — FTTX і PON, CATV, локальні та магістральні лінії, мережі доступу й міські оптичні мережі.

Можливості OTDR 3302F-T2

Рефлектометр підтримує довжини хвиль 1310/1550/1625 нм із динамічним діапазоном 30/28/28 дБ. Діапазон тестування відстані в одномодовому режимі включає 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км і 240 км. Доступні імпульси 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс і 20 мкс. Мінімальна роздільна здатність вибірки становить 5 см, роздільна здатність за відстанню — 0,01 м, максимальна кількість точок вибірки — 128000.

Для аналізу рефлектограм передбачені автоматичне або ручне налаштування OTDR, аналіз подій у волокні, накладання та порівняння трас. Розгортка в реальному часі виконується з частотою 1 Гц, а час усереднення налаштовується в межах 1–3600 секунд. Функція виявлення активного волокна перевіряє наявність оптичного сигналу в лінії. Формат трасувань — Telcordia Universal SOR, Release 2 (SR-4731).

Вбудований VFL, вимірювач потужності та лазерне джерело

Візуальний локатор VFL працює на 650 нм ±20 нм, має потужність 10 мВт і заявлений діапазон 12 км. Вимірювач оптичної потужності PM охоплює 800–1700 нм та має калібрування на 850/1300/1310/1490/1550/1625/1650 нм. Лазерне джерело LS працює на 1310/1550/1625 нм ±20 нм із регульованою вихідною потужністю від -25 до 0 дБм. Для цих модулів зазначений роз’єм FC/UPC.

Технічні характеристики OTDR 3302F-T2

Загальні характеристики

Параметри вбудованих модулів

Аналіз подій та робота з рефлектограмою

Для відбивних і невідбивних подій заявлено діапазон 0,01–1,99 дБ із кроком 0,01 дБ; для відбивних подій — 0,01–32 дБ із кроком 0,01 дБ; для визначення кінця волокна або розриву — 3–20 дБ із кроком 1 дБ. Коефіцієнт заломлення IOR налаштовується в межах 1,4000–1,7000 із кроком 0,0001. Точність визначення відстані становить ±(1 м + виміряна відстань × 3 × 10⁻⁵ + роздільна здатність), без урахування невизначеності IOR.

Комплектація OTDR 3302F-T2

У стандартній комплектації зазначені основний блок, адаптер живлення, літієвий акумулятор, адаптер FC, USB-кабель, посібник користувача, CD-диск і чохол для перенесення. Додатково можуть використовуватися адаптери SC/ST/LC та адаптер для голого волокна.

Застосування рефлектометра

OTDR 3302F-T2 підходить для фахівців, які займаються монтажем, діагностикою та обслуговуванням волоконно-оптичних мереж. Робота на 1310/1550/1625 нм, підтримка PON, збереження трас у форматі SOR і наявність VFL, вимірювача потужності та лазерного джерела дозволяють використовувати один прилад для послідовної перевірки різних параметрів оптичної лінії без зміни заявлених режимів вимірювання.
