Оптичний рефлектометр OTDR Ref Light

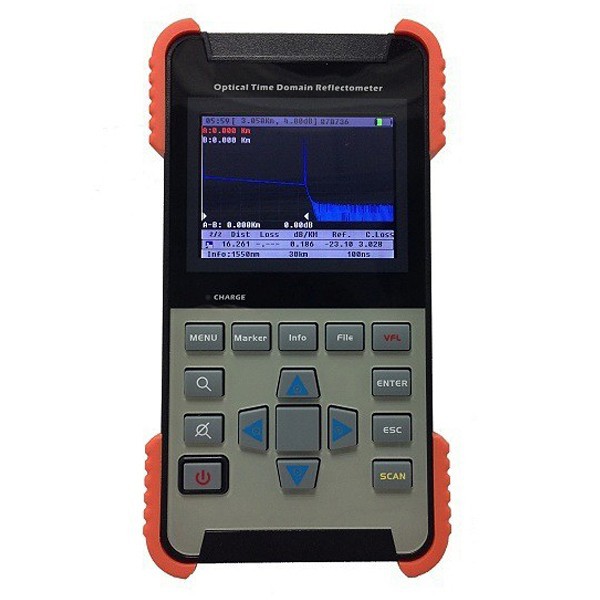

Оптичний рефлектометр OTDR Ref Light — портативний прилад для діагностики, ремонту, обслуговування та налаштування волоконно-оптичних ліній зв’язку. Модель працює на стандартних довжинах хвиль 1310 і 1550 нм та поєднує функції OTDR-рефлектометра з вбудованим візуалізатором дефектів VFL. Прилад дає змогу аналізувати стан оптичного волокна, визначати відстань до подій на лінії та зберігати результати вимірювань для подальшого перегляду.

Призначення OTDR Ref Light

Оптичний рефлектометр застосовують під час монтажу, введення в експлуатацію, перевірки та технічного обслуговування волоконно-оптичних ліній. Метод OTDR дає змогу оцінювати трасу оптичного волокна за відбитим сигналом і визначати розташування характерних подій уздовж лінії. Це корисно під час пошуку місць пошкодження, контролю стану з’єднань та аналізу ділянок кабельної траси.

Модель працює на довжинах хвиль 1310 та 1550 нм. Динамічний діапазон становить 24/22 дБ, а заявлена в технічних характеристиках тестована відстань — до 80 км. Таке поєднання параметрів орієнтоване на типові завдання діагностики та обслуговування ВОЛЗ.

Основні особливості оптичного рефлектометра

• Автоматичне тестування однією кнопкою. Спрощує запуск стандартного вимірювання та зменшує кількість ручних дій.
• Дві робочі довжини хвиль. Підтримуються 1310 і 1550 нм.
• Динамічний діапазон 24/22 дБ. Параметр наведений для двох робочих довжин хвиль відповідно.
• Кольоровий TFT-дисплей. Екран із діагоналлю 3,5 дюйма призначений для перегляду параметрів, рефлектограм і результатів вимірювання.
• USB-порт для підключення до ПК. Дає змогу під’єднувати рефлектометр до комп’ютера.
• Автоматичне виявлення вхідного лазерного сигналу. У приладі передбачена функція автоматичного визначення сигналу та самозахисту.
• Вбудований VFL. Візуалізатор дефектів оптичного волокна має потужність 1 мВт.
• Компактне виконання. Маса приладу становить 900 г.
• Пам’ять приблизно на 10 000 трас. У характеристиках також зазначена стандартна карта пам’яті обсягом 1 ГБ.
• Вбудований акумулятор. Заявлений час автономної роботи перевищує 10 годин.

Мертва зона та точність вимірювань

Для OTDR Ref Light у характеристиках зазначено мертву зону менше 1,5 м та мертву зону за відбиттям 8 м. Ці параметри важливо враховувати під час аналізу близько розташованих подій на оптичній трасі. Похибка вимірювання відстані становить 1 м + 0,005%, роздільна здатність за відстанню — 1 м, а лінійність — 0,05 дБ.

Вбудований візуалізатор дефектів VFL

Окрім режиму оптичного рефлектометра, OTDR Ref Light оснащений вбудованим VFL потужністю 1 мВт. Візуалізатор дефектів використовується як допоміжний інструмент під час перевірки волокна. Наявність VFL в одному корпусі з OTDR зручна для сервісних робіт, оскільки частину перевірок можна виконувати без окремого зовнішнього візуалізатора.

Дисплей, пам’ять і робота з результатами

OTDR Ref Light оснащений кольоровим TFT-екраном із діагоналлю 3,5 дюйма. Дисплей використовується для керування режимами приладу, перегляду параметрів та аналізу отриманих трас. Кольорове відображення полегшує сприйняття інформації під час роботи в польових або сервісних умовах.

Автономна робота та портативність

Живлення рефлектометра здійснюється від вбудованого акумулятора. Заявлений час роботи перевищує 10 годин, що важливо для виїзних вимірювань і тривалого обслуговування мережі без постійного підключення до електромережі. Для живлення в комплекті передбачений мережевий адаптер.

Маса OTDR Ref Light становить 900 г. Портативний формат спрощує транспортування приладу між об’єктами, а сумка, що входить до комплекту, призначена для перенесення обладнання. Робочий температурний діапазон становить від -10 до +50 °C.

Технічні характеристики OTDR Ref Light

Комплектація OTDR Ref Light

• оптичний рефлектометр OTDR Ref Light — 1 шт.;
• карта пам’яті SD — 1 шт.;
• інтерфейсний USB-кабель — 1 шт.;
• мережевий адаптер живлення — 1 шт.;
• конектор SC — 1 шт.;
• сумка для перенесення.

Для кого підійде OTDR Ref Light

Модель може бути корисною невеликим інтернет-провайдерам, монтажним бригадам і сервісним спеціалістам, які займаються ремонтом, налаштуванням та обслуговуванням волоконно-оптичних ліній. Автоматичний режим тестування спрощує типові вимірювальні операції, а пам’ять на велику кількість трас допомагає накопичувати результати послідовних перевірок.

Оптичний рефлектометр для сервісу ВОЛЗ

OTDR Ref Light — компактний оптичний рефлектометр для перевірки та обслуговування волоконно-оптичних ліній. Робота на 1310/1550 нм, динамічний діапазон 24/22 дБ, заявлена дальність тестування до 80 км, мертва зона менше 1,5 м і VFL на 1 мВт формують набір характеристик для монтажних та сервісних завдань.

Під час вибору рефлектометра варто співвідносити його параметри з довжиною конкретної лінії, необхідним динамічним діапазоном та умовами майбутніх вимірювань. OTDR Ref Light є бюджетною моделлю для роботи з оптичними лініями та поєднує рефлектометричний аналіз, візуалізацію дефектів, зберігання трас і портативний формат в одному приладі.
