Багатофункціональний оптичний рефлектометр NK6000-SM1

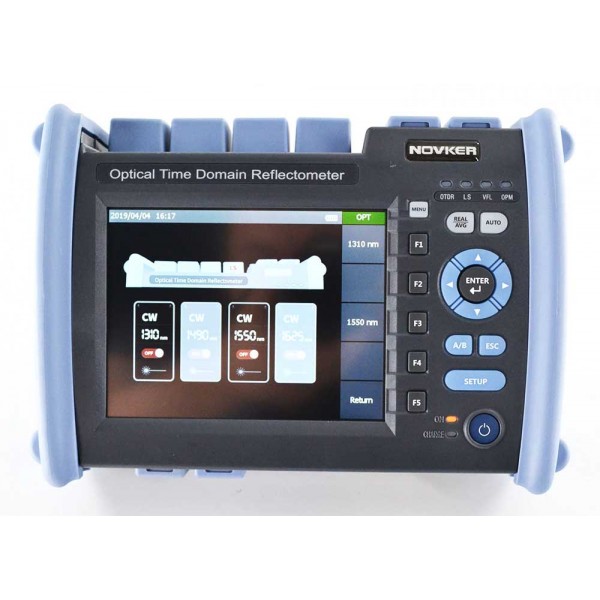

NK6000-SM1 — багатофункціональний оптичний рефлектометр для діагностики, тестування та обслуговування одномодових і багатомодових волоконно-оптичних ліній зв’язку. Прилад працює на чотирьох довжинах хвиль — 850, 1300, 1310 і 1550 нм, завдяки чому може застосовуватися для перевірки різних типів оптичних волокон і мереж. Модель поєднує в одному корпусі функції OTDR, вимірювача оптичної потужності OPM, візуального локатора пошкоджень VFL, оптичного джерела LS, тестування оптичних втрат та інтелектуального аналізу лінії iOLM.

Оптичний рефлектометр NK6000-SM1 призначений для комплексного контролю стану ВОЛЗ і мереж FTTx. Він дає змогу визначати відстань до подій на волокні, аналізувати загасання та відбиття, локалізувати пошкодження, перевіряти оптичні втрати й виконувати допоміжні вимірювання без необхідності використовувати кілька окремих приладів. Такий набір функцій особливо зручний під час монтажу, введення ліній в експлуатацію, технічного обслуговування та пошуку несправностей.

Можливості оптичного рефлектометра NK6000-SM1

Основною функцією NK6000-SM1 є рефлектометричний аналіз оптичної лінії. Прилад формує рефлектограму, за якою можна оцінювати стан волокна та визначати розташування характерних подій. Доступні діапазони вимірювання від 500 м до 256 км, що дозволяє вибирати параметри тестування відповідно до довжини конкретної лінії.

Для роботи з одномодовими та багатомодовими ВОЛЗ у рефлектометрі передбачені довжини хвиль 850/1300/1310/1550 нм. Поєднання чотирьох робочих довжин хвиль розширює сферу використання приладу та дає можливість застосовувати один вимірювальний комплекс для різних типів волоконно-оптичних мереж.

У прилад інтегровано вимірювач оптичної потужності OPM. Він підтримує калібровані довжини хвиль 850, 1300, 1310, 1490, 1550 та 1625 нм. Зазначений у характеристиках діапазон вимірювання становить від +26 до -50 дБм, а для змінного варіанта — від +6 до -70 дБм. Наявність OPM спрощує перевірку рівня оптичного сигналу без підключення окремого вимірювача потужності.

VFL, оптичне джерело та тестування втрат

Для швидкої локалізації проблем на коротких ділянках оптичного тракту NK6000-SM1 оснащений візуальним локатором пошкоджень VFL потужністю не менше 5 мВт. Ця функція може використовуватися як допоміжний інструмент під час перевірки волокна, з’єднань і пошуку місць порушення цілісності оптичного тракту.

Також у рефлектометрі передбачене оптичне джерело для довжин хвиль 1310 і 1550 нм з рівнем не менше -5 дБм. У поєднанні з функцією вимірювання оптичної потужності це дозволяє використовувати прилад під час перевірки оптичних втрат у лінії. Таким чином, NK6000-SM1 може виконувати не лише рефлектометричний аналіз, а й низку базових вимірювань, необхідних при роботі з ВОЛЗ.

Інтелектуальний аналіз лінії iOLM

Серед функцій NK6000-SM1 заявлена інтелектуальна оптична карта з’єднань iOLM. Вона призначена для спрощеного представлення результатів тестування оптичного тракту та допомагає оператору аналізувати події на лінії. Прилад також має функцію самодіагностики результатів тестування, що полегшує роботу з отриманими вимірювальними даними.

Такий формат особливо корисний у ситуаціях, коли необхідно швидко оцінити структуру оптичної лінії та визначити місця, які потребують додаткової перевірки. Водночас користувач може працювати і зі стандартними рефлектограмами, використовуючи NK6000-SM1 як повноцінний OTDR.

Точність вимірювання та мертві зони

Для подієвої мертвої зони в характеристиках NK6000-SM1 зазначено значення 1 м, а для мертвої зони за загасанням — 6 м. Ці параметри важливі під час аналізу подій, розташованих на невеликій відстані одна від одної або поблизу початку оптичної лінії.

Точність визначення відстані заявлена як ±(0,75 м + інтервал вибірки + 0,005% × відстань тестування). Точність вимірювання втрат становить ±0,05 дБ, а точність вимірювання відбиття — ±3 дБ. Для налаштування тесту передбачено набір імпульсів від 5 нс до 20000 нс.

Сенсорне та кнопкове керування

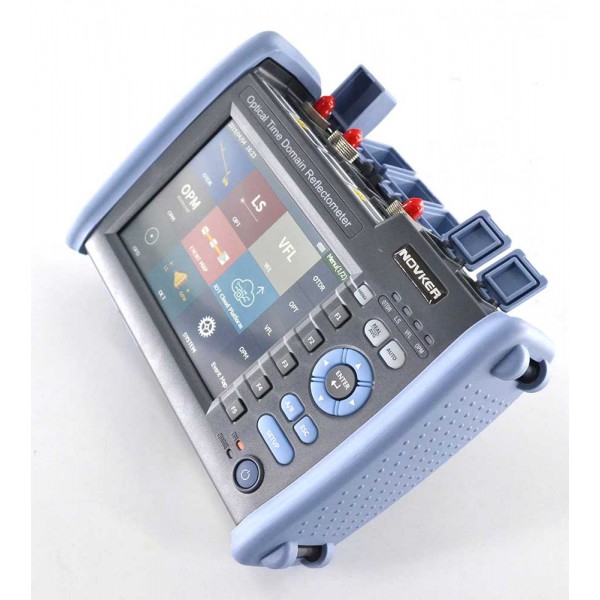

Рефлектометр NK6000-SM1 оснащений кольоровим сенсорним РК-дисплеєм діагоналлю 5,8 дюйма. Керування дублюється сенсорним і кнопковим способом, тому оператор може вибирати зручний режим залежно від умов роботи. До комплекту також входить сенсорна ручка.

Можливість керувати приладом як через сенсорний екран, так і фізичними кнопками практична для польових вимірювань, де спосіб взаємодії з обладнанням може залежати від конкретної робочої ситуації.

Збереження та передавання результатів

Внутрішня пам’ять NK6000-SM1 розрахована на збереження не менше 2000 рефлектограм. Це дозволяє накопичувати результати вимірювань без необхідності переносити кожен файл одразу після завершення тестування.

Для обміну даними прилад оснащений інтерфейсами USB, Mini-USB та Ethernet 10M/100M. Через Ethernet передбачена можливість дистанційного керування. USB-інтерфейси можуть використовуватися для роботи із зовнішнім накопичувачем, передавання даних на комп’ютер та підключення сумісного периферійного обладнання.

До комплекту входить USB-накопичувач із клієнтським програмним забезпеченням для аналізу результатів. Це дає змогу переносити отримані вимірювання для подальшого опрацювання та документування.

Оптичні інтерфейси

Стандартний оптичний інтерфейс рефлектометра — FC/PC. У характеристиках також зазначена можливість заміни на SC або ST. До комплекту постачання входять інтерфейс передавання OTDR SC та інтерфейс OPM SC.

Змінна конфігурація оптичного інтерфейсу дозволяє адаптувати прилад до різних завдань і типів підключення, які використовуються під час вимірювань волоконно-оптичних ліній.

Основні функції NK6000-SM1

• OTDR-аналіз одномодових і багатомодових волоконно-оптичних ліній.

• Робота на довжинах хвиль 850, 1300, 1310 та 1550 нм.

• Вбудований вимірювач оптичної потужності OPM.

• Візуальний локатор пошкоджень VFL потужністю не менше 5 мВт.

• Вбудоване оптичне джерело 1310/1550 нм.

• Функція тестування оптичних втрат.

• Визначення місця пошкодження оптичної лінії.

• Інтелектуальна оптична карта з’єднань iOLM.

• Функція розпізнавання торцевої поверхні волокна, зазначена виробником.

• Збереження не менше 2000 рефлектограм.

• Сенсорне та кнопкове керування.

• Передавання даних через USB, Mini-USB та Ethernet.

Технічні характеристики

Комплект постачання

Застосування NK6000-SM1

Багатофункціональний оптичний рефлектометр NK6000-SM1 може використовуватися під час монтажу та експлуатації волоконно-оптичних ліній, перевірки мереж FTTx, пошуку пошкоджень, аналізу параметрів оптичного тракту та контролю втрат. Підтримка одномодових і багатомодових волокон робить модель придатною для широкого спектра вимірювальних завдань у сфері оптичного зв’язку.

Поєднання OTDR, OPM, VFL, оптичного джерела, тесту втрат та iOLM в одному приладі дозволяє виконувати комплексну перевірку ВОЛЗ із використанням одного вимірювального пристрою. NK6000-SM1 орієнтований на фахівців, яким необхідно не лише отримувати рефлектограми, а й виконувати допоміжні вимірювання без постійної заміни обладнання.

Діапазони вимірювання до 256 км, чотири робочі довжини хвиль, вбудована пам’ять, сенсорний дисплей і декілька інтерфейсів передавання даних доповнюють функціональні можливості приладу. Завдяки цьому NK6000-SM1 може застосовуватися як універсальний інструмент для діагностики одномодових і багатомодових оптичних мереж.
