Оптичний рефлектометр ALT OTDRMini 4.3 Coil для діагностики та сервісу ВОЛЗ

ALT OTDRMini 4.3 Coil — компактний багатофункціональний оптичний рефлектометр для монтажу, діагностики та технічного обслуговування волоконно-оптичних ліній зв’язку. Прилад працює на довжинах хвиль 1310 нм і 1550 нм, має динамічний діапазон 26/24 дБ та дозволяє визначати відстань до пошкодження до 100 км. Модель орієнтована на польову роботу інженерів ВОЛЗ, монтажних бригад, інтернет-провайдерів і сервісних спеціалістів, яким потрібен один компактний прилад для рефлектометрії, базових оптичних вимірювань і перевірки мідних ліній RJ45.

Окремою перевагою версії Coil є компенсаційна котушка 1 км, яка входить до комплекту постачання. Вона використовується разом із OTDR під час вимірювань, коли потрібно винести перші події траси за межі ближньої мертвої зони та отримати більш інформативну рефлектограму на початку лінії. Для монтажника це особливо корисно при тестуванні коротких патч-кордів, оптичних кросів, абонентських ділянок, FTTH та інших об’єктів, де перше з’єднання знаходиться близько до рефлектометра.

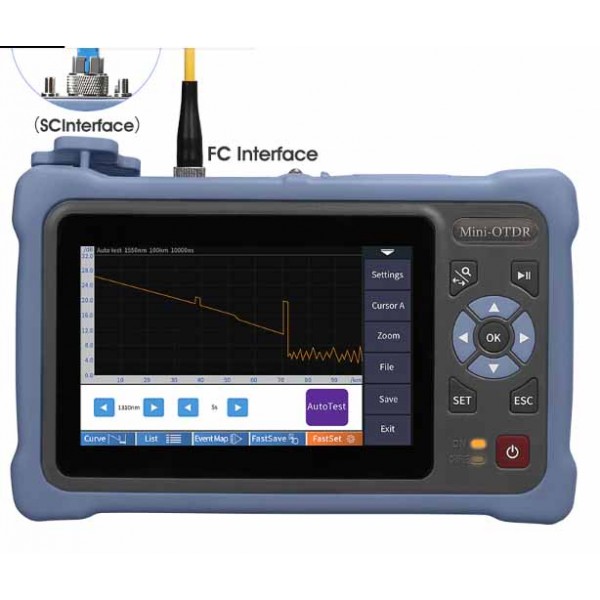

ALT OTDRMini 4.3 Coil оснащений 4,3-дюймовим мультисенсорним ємнісним екраном. Підтримуються масштабування та блокування екрана, що спрощує роботу з рефлектограмою безпосередньо на об’єкті. У внутрішній пам’яті 8 ГБ можна зберігати до 200000 елементів, а результати OTDR автоматично зберігаються у форматі SOR. Заряджання виконується через Type-C, вбудований літій-полімерний акумулятор має ємність 4000 мА/год, а автономний час роботи становить понад 12 годин.

Основні переваги ALT OTDRMini 4.3 Coil

• робочі довжини хвиль 1310 нм/1550 нм;
• динамічний діапазон 26/24 дБ;
• визначення відстані до пошкодження до 100 км;
• мертва зона 2,5 м;
• мертва зона за загасанням 8 м;
• 4,3-дюймовий мультисенсорний ємнісний екран;
• функція масштабування та блокування екрана;
• режими Automatic OTDR та OTDR;
• карта подій;
• оптичний вимірювач потужності;
• візуальний локатор VFL;
• джерело лазерного випромінювання для тестування оптичних втрат;
• мережевий тестер RJ45;
• вимірювання відстані до пошкодження RJ45;
• пошук кабелю в режимі трасошукача;
• вбудований ліхтарик;
• автоматичне збереження результатів у форматі SOR;
• внутрішня пам’ять 8 ГБ;
• можливість зберігати до 200000 елементів;
• FC/SC адаптер;
• компенсаційна котушка 1 км у комплекті;
• вбудований АКБ 4000 мА/год;
• літій-полімерний акумулятор;
• заряджання Type-C;
• автономна робота понад 12 годин.

Технічні параметри ALT OTDRMini 4.3 Coil

На сторінці товару характеристики наведені списком, а не таблицею, тому нижче збережено вихідний формат подання без створення штучної таблиці та без зміни числових значень.

• Дальність виявлення пошкодження: до 100 км.
• Довжини хвиль: 1310 нм/1550 нм.
• Динамічний діапазон: 26/24 дБ.
• Мертва зона: 2,5 м.
• Мертва зона за загасанням: 8 м.
• Автоматичне збереження: формат файлу SOR.
• Пам’ять: 8 ГБ, можна зберігати 200000 елементів.
• Живлення: вбудований АКБ 4000 мА/год, літій-полімерний акумулятор.
• Заряджання: Type-C.
• Час автономної роботи: понад 12 годин.

Комплектація ALT OTDRMini 4.3 Coil

• Оптичний рефлектометр ALT OTDRMini 4.3 Coil — 1 шт.
• Компенсаційна котушка 1 км — 1 шт.
• Зарядний пристрій — 1 шт.
• Кабель USB-Type c — 1 шт.
• Палички для чищення — 1 комплект.
• Пошуковий приймач — 1 шт.
• Кінцевий пристрій RJ45 — 1 шт.
• Адаптер SC — 1 шт.
• Вологі спиртові серветки — 1 шт.

OTDR на 1310 нм і 1550 нм

Дві робочі довжини хвиль 1310 нм і 1550 нм дають можливість аналізувати одномодові волоконно-оптичні лінії в основних телекомунікаційних вікнах. Під час професійної діагностики результати на двох довжинах хвиль можуть відрізнятися, тому порівняння рефлектограм допомагає краще оцінити стан траси, зварювань, конекторів, вигинів та інших подій.

Рефлектометр не просто показує наявність оптичного сигналу. Він формує рефлектограму за результатами аналізу зворотного розсіювання та відбиттів у волокні. На ній можна оцінювати розташування подій уздовж траси та відстань до дефекту. Для коректної інтерпретації важливо правильно вибрати параметри тесту, очистити оптичні конектори та враховувати мертві зони приладу.

Динамічний діапазон 26/24 дБ

Для ALT OTDRMini 4.3 Coil заявлений динамічний діапазон 26/24 дБ. Це одна з ключових характеристик OTDR, яка визначає можливості приладу при роботі з лініями, що мають певний сумарний рівень загасання. Значення 26/24 дБ потрібно зберігати саме в такому вигляді, оскільки воно прив’язане до двох робочих довжин хвиль приладу.

На практиці максимальна корисна дальність рефлектометрії залежить не лише від динамічного діапазону, а й від втрат самої лінії, кількості сплітерів, зварювань, конекторів, обраної ширини імпульсу та інших умов. Тому характеристику «до 100 км» слід трактувати саме як заявлену дальність виявлення пошкодження, а не як гарантію однаково детального аналізу будь-якої 100-кілометрової траси.

Мертва зона 2,5 м і мертва зона за загасанням 8 м

У характеристиках вказана мертва зона 2,5 м та мертва зона за загасанням 8 м. Ці параметри важливі для розуміння того, наскільки близько після сильної відбивної події рефлектометр здатний розрізняти наступні події або коректно оцінювати рівень траси.

Саме тому в комплекті версії Coil є компенсаційна котушка 1 км. Вона дозволяє фізично віддалити перше з’єднання тестованої лінії від виходу OTDR. У результаті стартовий конектор і найближчі події можна аналізувати в більш зручній частині рефлектограми, а не безпосередньо біля початкової мертвої зони.

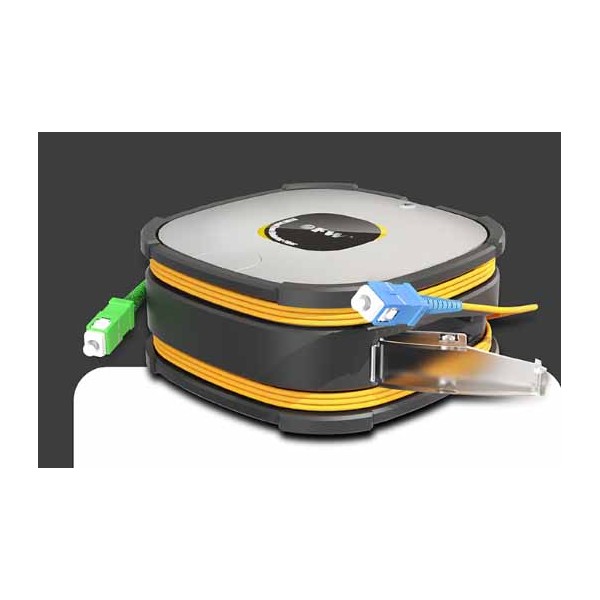

Компенсаційна котушка 1 км у комплекті

Компенсаційна котушка 1 км — одна з ключових відмінностей комплектації ALT OTDRMini 4.3 Coil. Для покупця це означає, що не потрібно окремо підбирати стартову котушку для базових рефлектометричних вимірювань.

Котушку підключають між OTDR і тестованою лінією. Її власне волокно формує додаткову ділянку перед першим конектором мережі. Це допомагає оцінювати початкове з’єднання та зменшує практичний вплив мертвої зони на аналіз перших метрів реальної траси.

Перед вимірюванням обидва конектори котушки потрібно очистити. Забруднення на стартовому з’єднанні здатне створити значну відбивну подію та погіршити якість рефлектограми, тому чистота конекторів для OTDR має принципове значення.

4,3-дюймовий мультисенсорний екран

ALT OTDRMini 4.3 Coil оснащений 4,3-дюймовим мультисенсорним ємнісним сенсорним екраном. Заявлені функції масштабування та блокування екрана. Для польової роботи це зручно, оскільки користувач може швидко збільшувати потрібну ділянку рефлектограми та аналізувати окремі події без підключення до зовнішнього комп’ютера.

Функція блокування екрана допомагає уникнути випадкових натискань під час перенесення або роботи в обмеженому просторі. Прилад може використовуватися біля оптичного кросу, в телекомунікаційній шафі, на абонентському об’єкті або під час виїзної діагностики.

Автоматичний OTDR і звичайний режим OTDR

У переліку функцій окремо зазначені Automatic OTDR та OTDR. Автоматичний режим корисний для швидкого стартового тесту, коли потрібно отримати результат без тривалого ручного підбору всіх параметрів. Звичайний режим OTDR дає спеціалісту можливість працювати з рефлектометрією у відповідному робочому режимі приладу.

Для досвідченого інженера автоматичний тест зручний як швидка оцінка, але при складних трасах, наявності сплітерів або специфічних задачах результати доцільно перевіряти з урахуванням структури лінії та професійної інтерпретації рефлектограми.

Карта подій

Карта подій спрощує сприйняття результатів OTDR, оскільки дозволяє бачити окремі події траси в більш наочному вигляді. Для сервісного спеціаліста це корисно при швидкому пошуку підозрілої ділянки, конектора, зварювання або обриву.

Карта подій не скасовує необхідності розуміти рефлектограму. При відповідальних вимірюваннях варто співставляти автоматично визначені події зі схемою реальної лінії, особливо якщо на трасі є кілька сплітерів, короткі інтервали між подіями або сильні відбиття.

Автоматичне збереження та формат SOR

Результати можуть автоматично зберігатися у форматі SOR. Це стандартний робочий формат для обміну рефлектограмами між сумісними програмами та приладами, що зручно для архівування вимірювань, передачі результатів колегам і формування технічної документації.

Під час експлуатації доцільно використовувати зрозумілу систему назв файлів: номер лінії, адреса, дата, напрямок вимірювання та довжина хвилі. Це значно полегшує пошук потрібної рефлектограми через декілька місяців після монтажу.

Пам’ять 8 ГБ і до 200000 елементів

Внутрішня пам’ять ALT OTDRMini 4.3 Coil становить 8 ГБ. У картці товару зазначено можливість зберігати 200000 елементів. Це дає великий запас для польових вимірювань і дозволяє накопичувати результати без постійного перенесення даних після кожного тесту.

Регулярне резервне копіювання все одно є корисною практикою. Після завершення великого об’єкта результати бажано переносити у внутрішній архів компанії та зберігати разом зі схемами ліній і приймальною документацією.

Оптичний вимірювач потужності

У складі ALT OTDRMini 4.3 Coil заявлений оптичний вимірювач потужності. Це дозволяє використовувати один прилад не лише для рефлектометрії, а й для базового контролю рівня оптичного сигналу в сумісних сценаріях.

Водночас у картці товару не наведені числовий діапазон OPM, точність або перелік каліброваних довжин хвиль цього модуля. Тому ці параметри не слід вигадувати або переносити з інших версій OTDRMini. Для покупця підтверджено саме наявність функції оптичного вимірювача потужності.

Візуальний локатор VFL

Функція видимого червоного світла VFL допомагає швидко перевіряти короткі оптичні лінії, патч-корди та доступні ділянки кабелю. При сильному перегині, обриві або дефекті видиме випромінювання може бути помітне в місці пошкодження.

У картці ALT OTDRMini 4.3 Coil не вказані довжина хвилі та потужність VFL, тому в цьому описі вони не додаються. VFL слід розглядати як допоміжний інструмент швидкого візуального пошуку, а для точної дистанції до прихованої події використовувати OTDR.

Джерело лазерного випромінювання

Ще одна заявлена функція — джерело лазерного випромінювання для тестування оптичних втрат. У професійному комплекті джерело може використовуватися разом із вимірювачем потужності для перевірки наскрізних втрат на оптичній лінії.

Точні параметри вихідної потужності джерела в картці товару не наведені, тому їх не потрібно додавати за аналогією з іншими тестерами. Для конкретної методики вимірювання слід орієнтуватися на меню самого приладу та супровідну документацію.

RJ45 мережевий тестер

ALT OTDRMini 4.3 Coil має функцію тестування мережевих ліній RJ45. Це корисно для спеціалістів, які обслуговують об’єкти зі змішаною інфраструктурою, де поруч із оптичними лініями використовуються мідні Ethernet-кабелі.

У комплекті є кінцевий пристрій RJ45. Він використовується разом із відповідною функцією тестера для перевірки кабельної лінії. Таким чином один прилад може бути корисним не тільки оптичному монтажнику, а й сервісному інженеру локальних мереж.

Вимірювання відстані до пошкодження RJ45

Окремо в переліку функцій зазначено вимірювання відстані до пошкодження RJ45. Це допомагає при діагностиці мідної кабельної лінії, коли недостатньо просто встановити факт обриву і потрібно оцінити, де приблизно знаходиться проблемна ділянка.

Цю функцію не слід плутати з оптичним OTDR. Фізичний принцип і тестоване середовище відрізняються, але для користувача практична перевага одна: в одному корпусі є інструменти для роботи і з оптичним, і з мідним кабелем.

Пошук кабелю та пошуковий приймач

У приладі заявлений режим пошуку кабелю, а в комплект постачання входить пошуковий приймач — 1 шт. Це дозволяє використовувати ALT OTDRMini 4.3 Coil у задачах трасування та ідентифікації мідних кабелів.

Для сервісної бригади така функція зручна при роботі в щільно заповнених шафах, кросах або кабельних пучках, де потрібно знайти потрібну лінію серед великої кількості однотипних кабелів.

Вбудований ліхтарик

Вбудований ліхтарик є простою, але практичною функцією для польової роботи. Він може бути корисним у темній телекомунікаційній шафі, підвалі, кросовій або іншому місці, де освітлення недостатнє для підключення патч-корда чи читання маркування.

Заявлені 12 функцій в одному приладі

На сторінці товару ALT OTDRMini 4.3 Coil заявлений як прилад «12 функцій в 1». У відкритому переліку сторінки явно названі Automatic OTDR, OTDR, карта подій, оптичний вимірювач потужності, VFL, джерело лазерного випромінювання, RJ45-тестер, вимірювання відстані до пошкодження RJ45, пошук кабелю та вбудований ліхтарик. Інші дві функції в текстовому переліку не розшифровані, тому в цьому описі вони не вигадуються.

Акумулятор 4000 мА/год і понад 12 годин роботи

Живлення забезпечує вбудований літій-полімерний акумулятор ємністю 4000 мА/год. Час автономної роботи становить понад 12 годин. Для виїзної бригади це важливо, оскільки рефлектометр часто використовується далеко від розетки — у під’їздах, кабельних колодязях, на зовнішніх об’єктах або під час аварійного ремонту.

Заряджання виконується через Type-C. У комплекті є зарядний пристрій і кабель USB-Type c — по 1 шт. Перед тривалим виїздом варто повністю зарядити акумулятор та перевірити, що зарядний комплект знаходиться в кейсі з приладом.

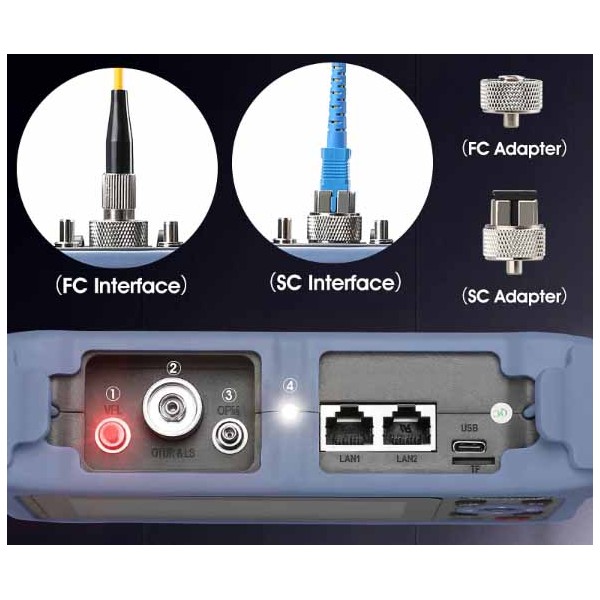

FC/SC адаптери та чистота оптичних портів

У загальному описі зазначений FC/SC адаптер, а в комплекті окремо вказаний адаптер SC — 1 шт. Для отримання стабільної рефлектограми конектори та адаптери повинні бути чистими. Навіть невелика частинка пилу може створити додаткове відбиття та загасання на початку траси.

У комплекті передбачені палички для чищення — 1 комплект і вологі спиртові серветки — 1 шт. Їх можна використовувати в рамках стандартної процедури очищення відповідно до типу конектора та рекомендацій до оптичного обладнання.

Загальний порядок OTDR-вимірювання

1. Перевірте заряд акумулятора та стан приладу.
2. Очистіть оптичний порт, адаптер і конектори компенсаційної котушки.
3. Підключіть компенсаційну котушку 1 км.
4. Підключіть тестовану оптичну лінію до котушки.
5. Виберіть потрібну довжину хвилі 1310 нм або 1550 нм.
6. За потреби скористайтеся Automatic OTDR для стартової оцінки.
7. Виконайте вимірювання та дочекайтеся формування рефлектограми.
8. Перевірте карту подій і саму трасу.
9. Збережіть результат у форматі SOR.
10. За необхідності повторіть тест на другій довжині хвилі.
11. Після завершення від’єднайте кабелі та закрийте оптичні порти захисними заглушками.

Застосування у FTTH і PON

ALT OTDRMini 4.3 Coil може використовуватися при монтажі та сервісі FTTH і PON як універсальний інструмент для рефлектометричного аналізу доступних ділянок, перевірки оптичної потужності та візуального пошуку дефектів. Особливо корисною є котушка 1 км, коли потрібно якісно оцінити перше з’єднання на початку абонентської або розподільчої лінії.

При аналізі PON потрібно враховувати структуру мережі та сплітери, які створюють значні втрати й ускладнюють інтерпретацію рефлектограми. Заявлений динамічний діапазон 26/24 дБ і дальність до 100 км не означають, що будь-яка PON-конфігурація буде однаково просто аналізуватися. Професійний результат залежить від топології та налаштувань OTDR.

Монтаж і приймання нової ВОЛЗ

Після завершення зварювання та монтажу кабелю OTDR використовується для перевірки траси по всій довжині. Інженер може оцінити, де знаходяться події, чи немає аномальних втрат і чи відповідає фактична структура лінії проектній.

Збереження SOR-файлів корисне для формування історії об’єкта. Якщо через деякий час на лінії виникне проблема, нову рефлектограму можна порівнювати з початковою та швидше знаходити зміни.

Аварійний пошук обриву

Один із типових сценаріїв для ALT OTDRMini 4.3 Coil — аварійна локалізація пошкодження. Прилад дозволяє визначати відстань до дефекту до 100 км. Після вимірювання отриману дистанцію співставляють зі схемою прокладання кабелю, муфтами, колодязями та іншими орієнтирами.

Потрібно враховувати, що відстань на рефлектограмі є оптичною відстанню, пов’язаною з параметрами волокна. Для точного фізичного пошуку місця пошкодження результат OTDR завжди варто співставляти з реальною трасою та технічною документацією.

Типові помилки під час роботи з OTDR

• підключення забрудненого конектора до оптичного порту;
• вимірювання без компенсаційної котушки, коли потрібно оцінити перший конектор;
• плутанина між мертвою зоною 2,5 м та мертвою зоною за загасанням 8 м;
• трактування дальності до 100 км як гарантованої однакової деталізації на будь-якій трасі;
• оцінка тільки карти подій без перегляду рефлектограми;
• неправильний вибір довжини хвилі;
• ігнорування впливу сплітерів у PON;
• збереження файлів без зрозумілих назв;
• робота з відкритими оптичними портами в запиленому середовищі;
• спроба використовувати функції OPM або VFL з непідтвердженими числовими параметрами.

Безпека під час роботи з оптичними лініями

Сигнали на 1310 нм і 1550 нм невидимі для людського ока. Не можна дивитися безпосередньо в активний оптичний порт, конектор або торець волокна. Відсутність видимого світіння не означає, що випромінювання відсутнє.

Перед підключенням OTDR до діючої лінії потрібно розуміти її стан і дотримуватися технології оператора. Після завершення тесту оптичні порти слід закривати заглушками, щоб не допустити забруднення.

Для кого призначений ALT OTDRMini 4.3 Coil

• монтажників ВОЛЗ;
• інженерів інтернет-провайдерів;
• операторів зв’язку;
• майстрів FTTH-підключень;
• сервісних спеціалістів;
• аварійно-відновлювальних бригад;
• системних інтеграторів;
• інженерів локальних мереж RJ45;
• підприємств із власною волоконно-оптичною інфраструктурою;
• навчальних і технічних лабораторій.

Поширені запитання про ALT OTDRMini 4.3 Coil

На яких довжинах хвиль працює OTDR?

На 1310 нм і 1550 нм.

Який динамічний діапазон?

26/24 дБ.

Яка заявлена дальність виявлення пошкодження?

До 100 км.

Які мертві зони?

Мертва зона 2,5 м, мертва зона за загасанням 8 м.

Який екран?

4,3-дюймовий мультисенсорний ємнісний сенсорний екран із функціями масштабування та блокування.

Чи входить компенсаційна котушка?

Так. Компенсаційна котушка 1 км входить до комплекту — 1 шт.

Який обсяг пам’яті?

8 ГБ. У картці також зазначено можливість зберігати 200000 елементів.

У якому форматі зберігаються OTDR-файли?

Заявлене автоматичне збереження у форматі SOR.

Чи є оптичний вимірювач потужності?

Так. Функція оптичного вимірювача потужності прямо зазначена в картці товару.

Чи є VFL?

Так. У переліку функцій вказаний видимий червоний локатор VFL.

Чи є джерело лазерного випромінювання?

Так. Воно заявлене для тестування оптичних втрат.

Чи тестує прилад RJ45?

Так. Є мережевий тестер RJ45, вимірювання відстані до пошкодження RJ45 та режим пошуку кабелю.

Який акумулятор?

Вбудований літій-полімерний АКБ 4000 мА/год.

Скільки працює від акумулятора?

Час автономної роботи становить понад 12 годин.

Який інтерфейс заряджання?

Type-C.

Чи справді це 12-в-1?

На сторінці товару заявлено «12 функцій в 1». У відкритому текстовому переліку явно названо 10 функцій, тому дві відсутні в описі функції тут не додавалися без підтвердження.

Чому варто купити ALT OTDRMini 4.3 Coil

ALT OTDRMini 4.3 Coil поєднує в одному корпусі OTDR, карту подій, OPM, VFL, джерело лазерного випромінювання, інструменти для RJ45, трасошукач і ліхтарик. Для монтажної бригади це означає меншу кількість окремих приладів у кейсі та швидший перехід між різними задачами на об’єкті.

Ключові характеристики моделі — 1310/1550 нм, динамічний діапазон 26/24 дБ, дальність виявлення пошкодження до 100 км, мертві зони 2,5 м і 8 м, екран 4,3 дюйма, пам’ять 8 ГБ, SOR-файли та автономна робота понад 12 годин.

Версія Coil додатково приваблива наявністю компенсаційної котушки 1 км уже в комплекті. Для професійного OTDR-вимірювання це практичний аксесуар, який допомагає повноцінніше аналізувати початок тестованої траси.

Купити оптичний рефлектометр ALT OTDRMini 4.3 Coil в Україні

Купити ALT OTDRMini 4.3 Coil доцільно для монтажу, приймання, діагностики та аварійного ремонту ВОЛЗ. Прилад підійде інтернет-провайдерам, операторам зв’язку, сервісним компаніям і технічним фахівцям, яким потрібен портативний OTDR із додатковими оптичними та кабельними функціями.

Перед замовленням зверніть увагу на підтверджені параметри: 1310 нм/1550 нм, 26/24 дБ, дальність до 100 км, мертва зона 2,5 м, мертва зона за загасанням 8 м, 8 ГБ пам’яті, АКБ 4000 мА/год і час роботи понад 12 годин. У комплекті вже є компенсаційна котушка 1 км, зарядний пристрій, USB-Type c кабель, засоби очищення, пошуковий приймач, RJ45 кінцевий пристрій і SC-адаптер.

ALT OTDRMini 4.3 Coil — універсальний професійний рефлектометр для спеціаліста, який хоче поєднати рефлектометрію, базову оптичну діагностику та перевірку мідної інфраструктури в одному портативному приладі без зміни ключових технічних характеристик, заявлених для цієї моделі.
